Miếng gắn front panel USB và nút nguồn (power) cho khung ATX open frame

Remix từ ATX mở khung PC Tác giả Heblyz

Tác giả OccultSF_3230727

Lượt tải
178
Lượt thích
16
Lượt coi
857
Bản remix
1
Tải tất cả (.zip)· 2 file · 246,5 KB· 246,5 KB

File 2 246,5 KB

  • usb_front_panel_1776618287.stlSTL · 141,1 KB
  • button_front_panel_1776618288.stlSTL · 105,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#314569
Ngày đăng

Mô tả

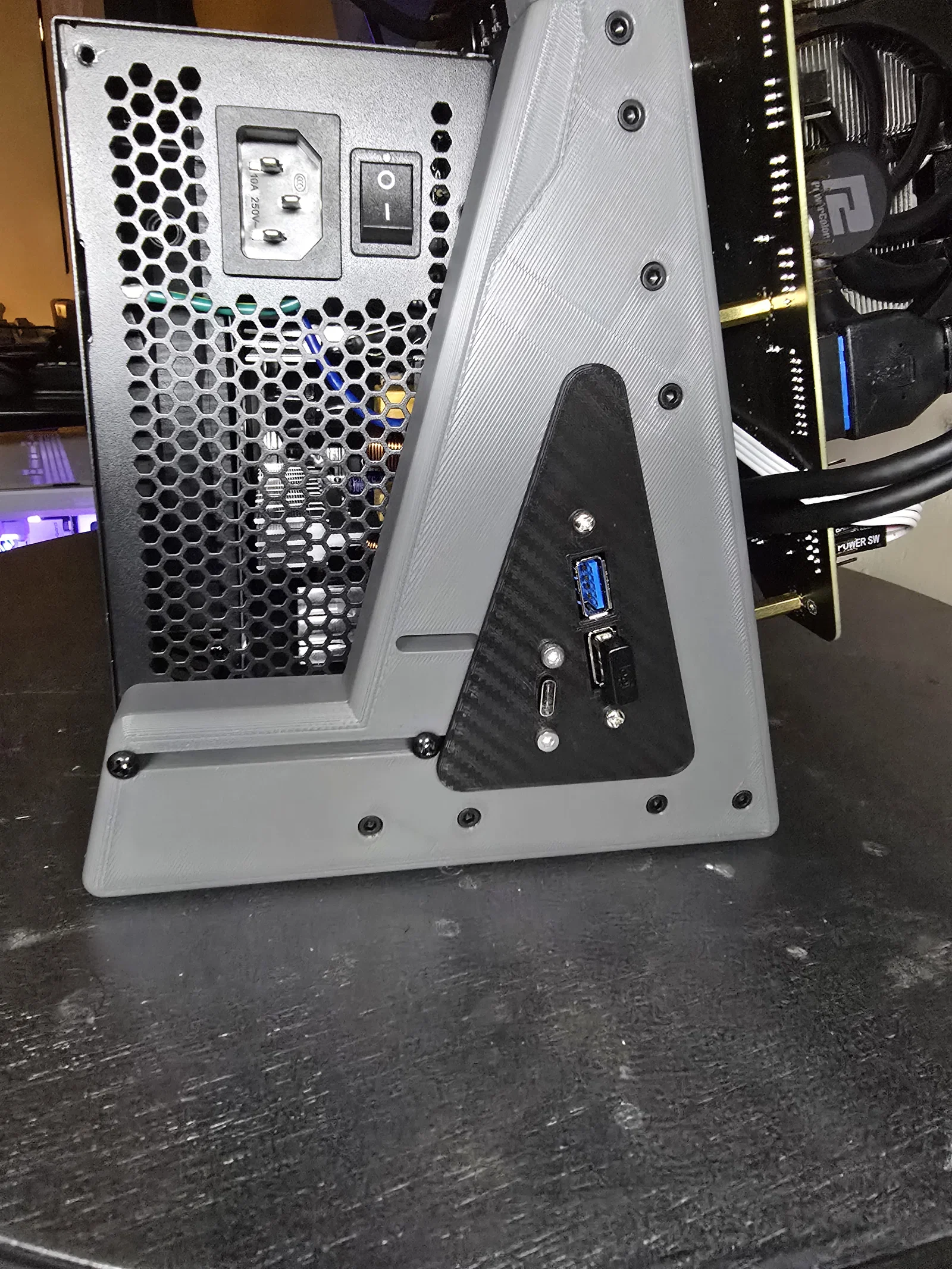

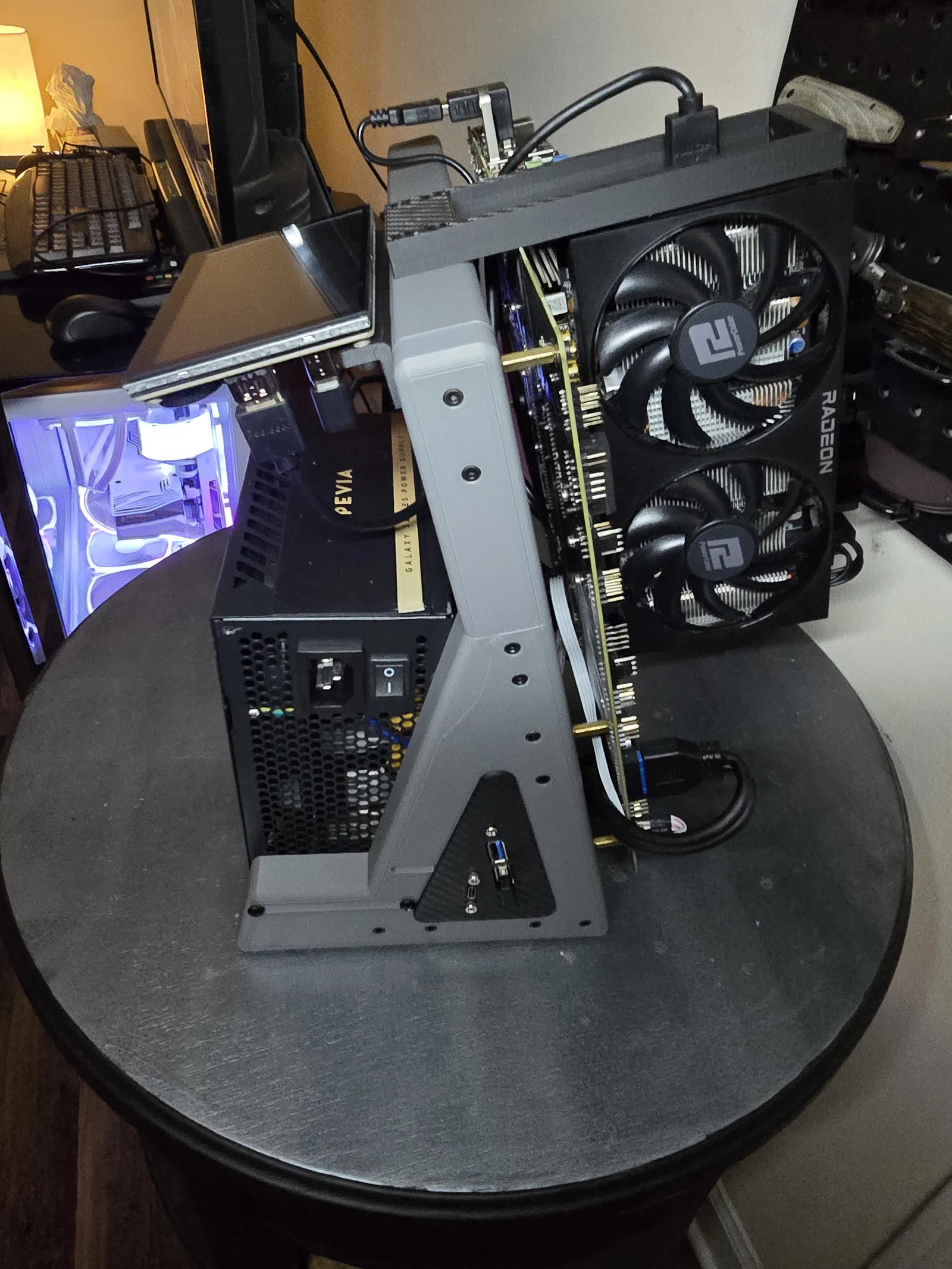

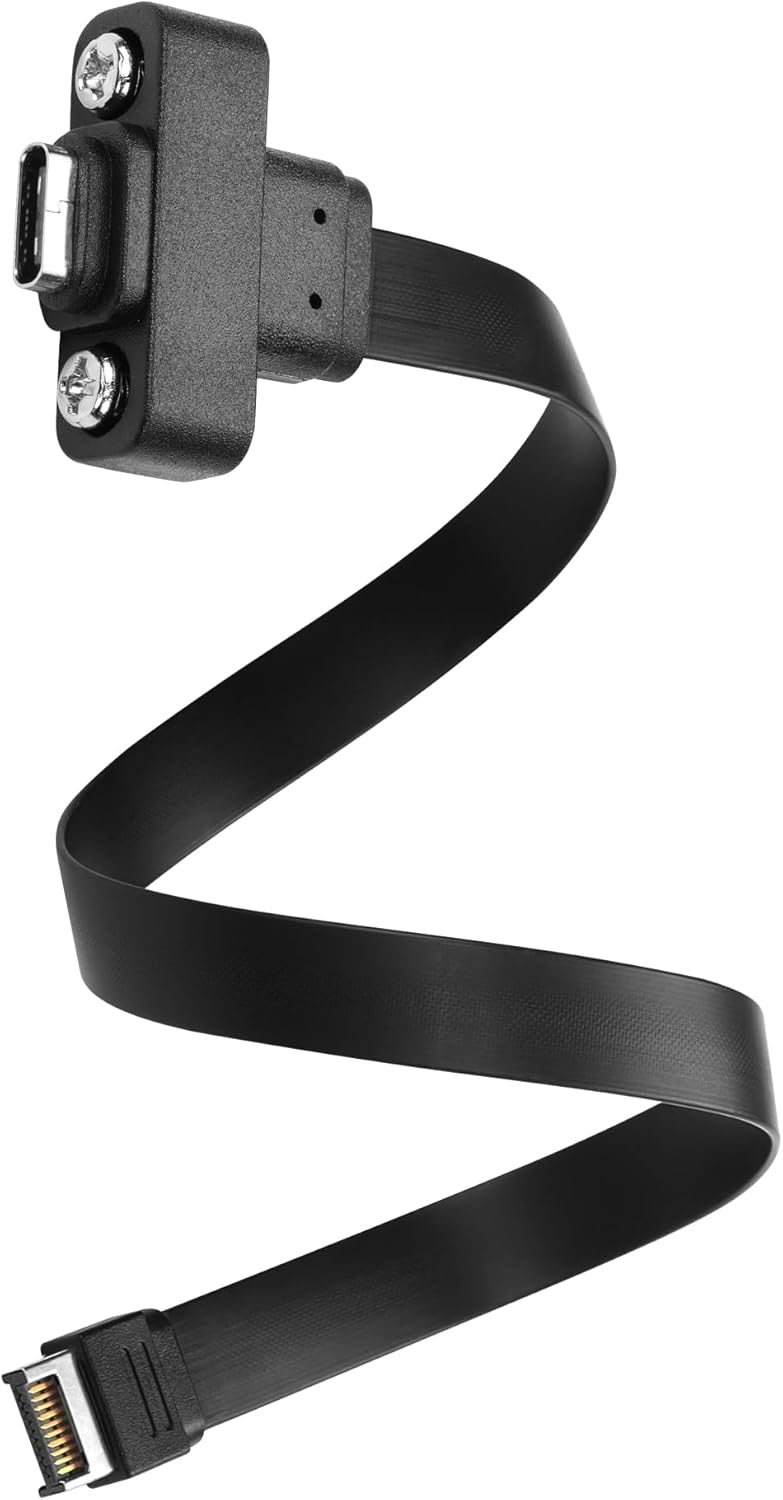

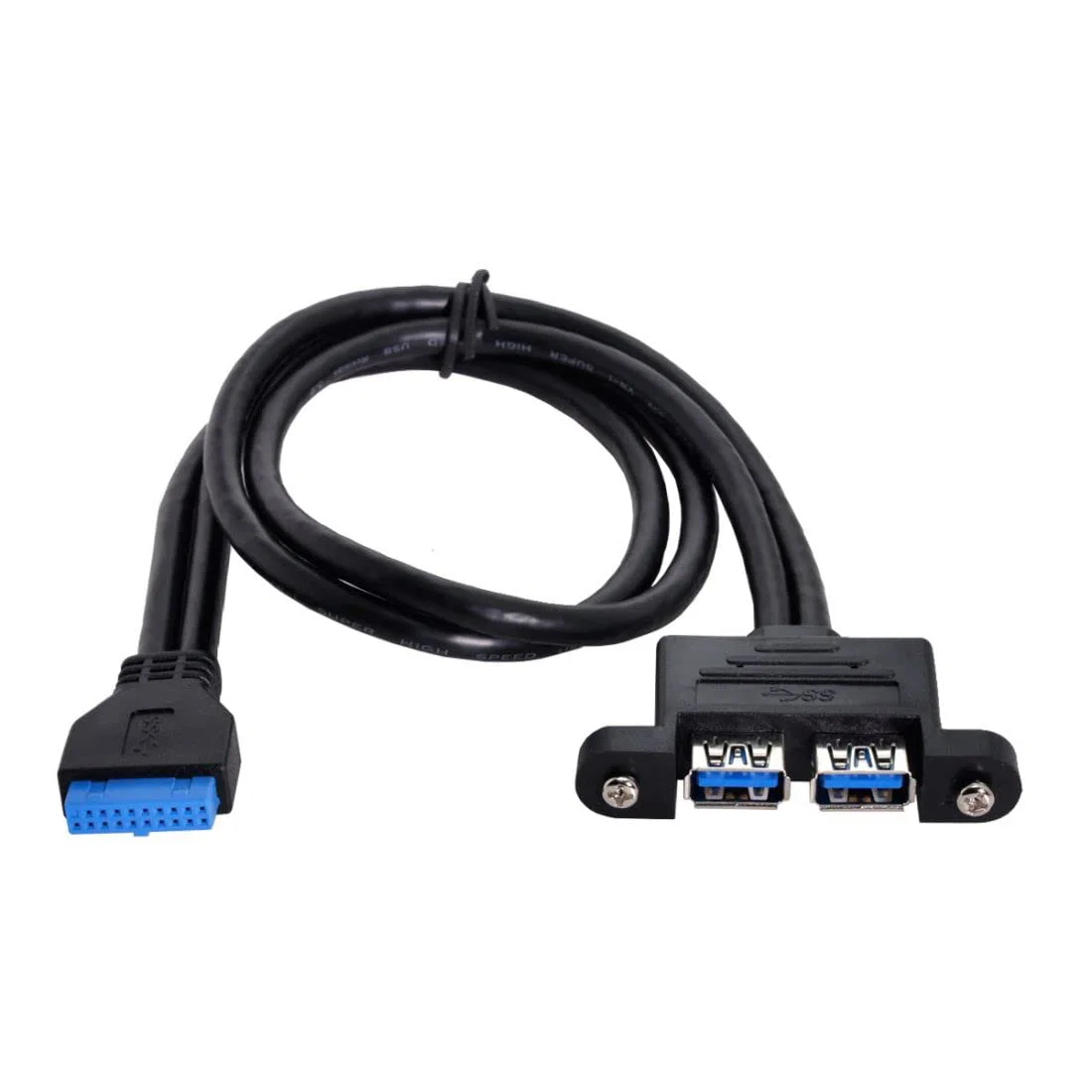

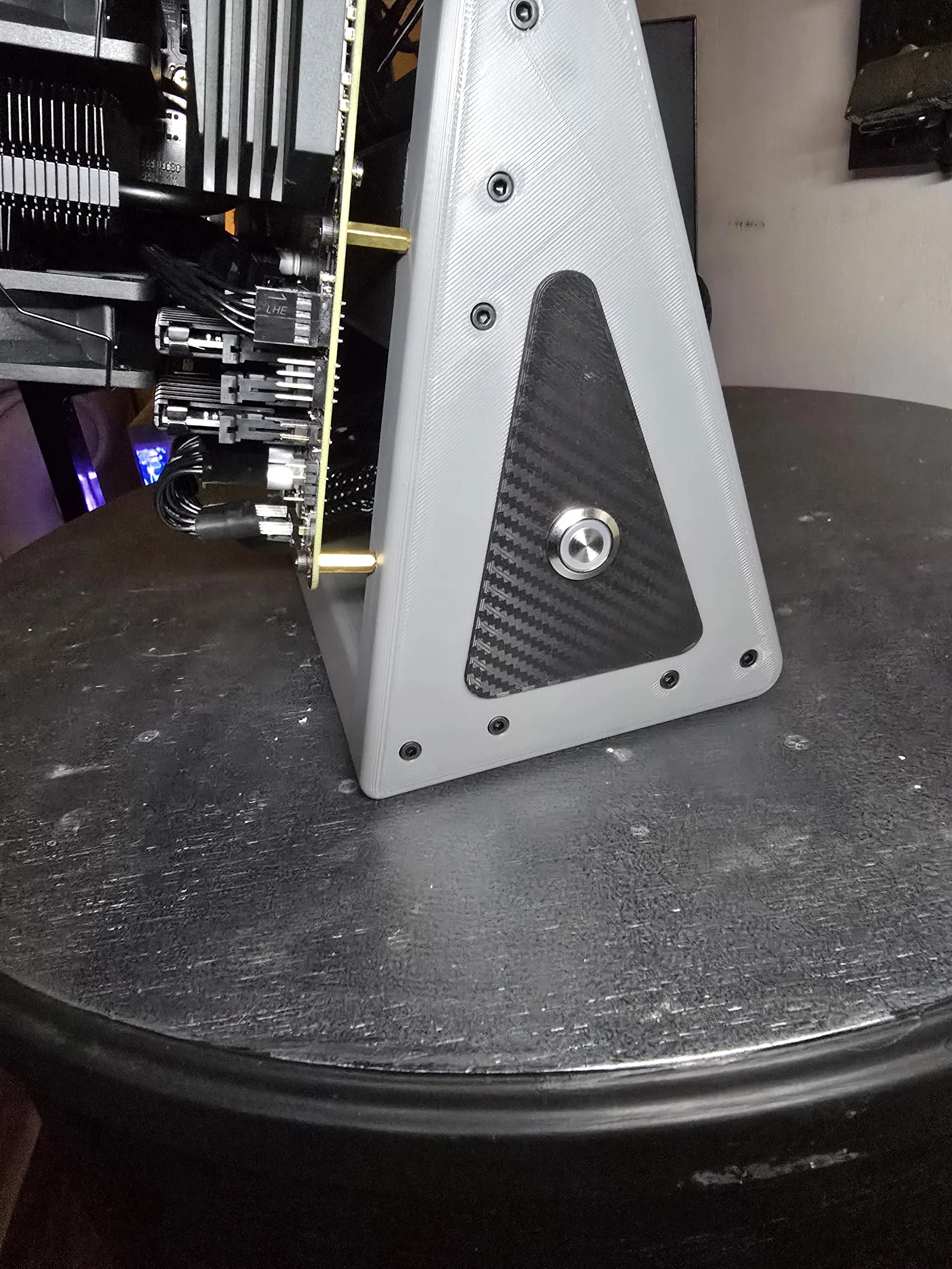

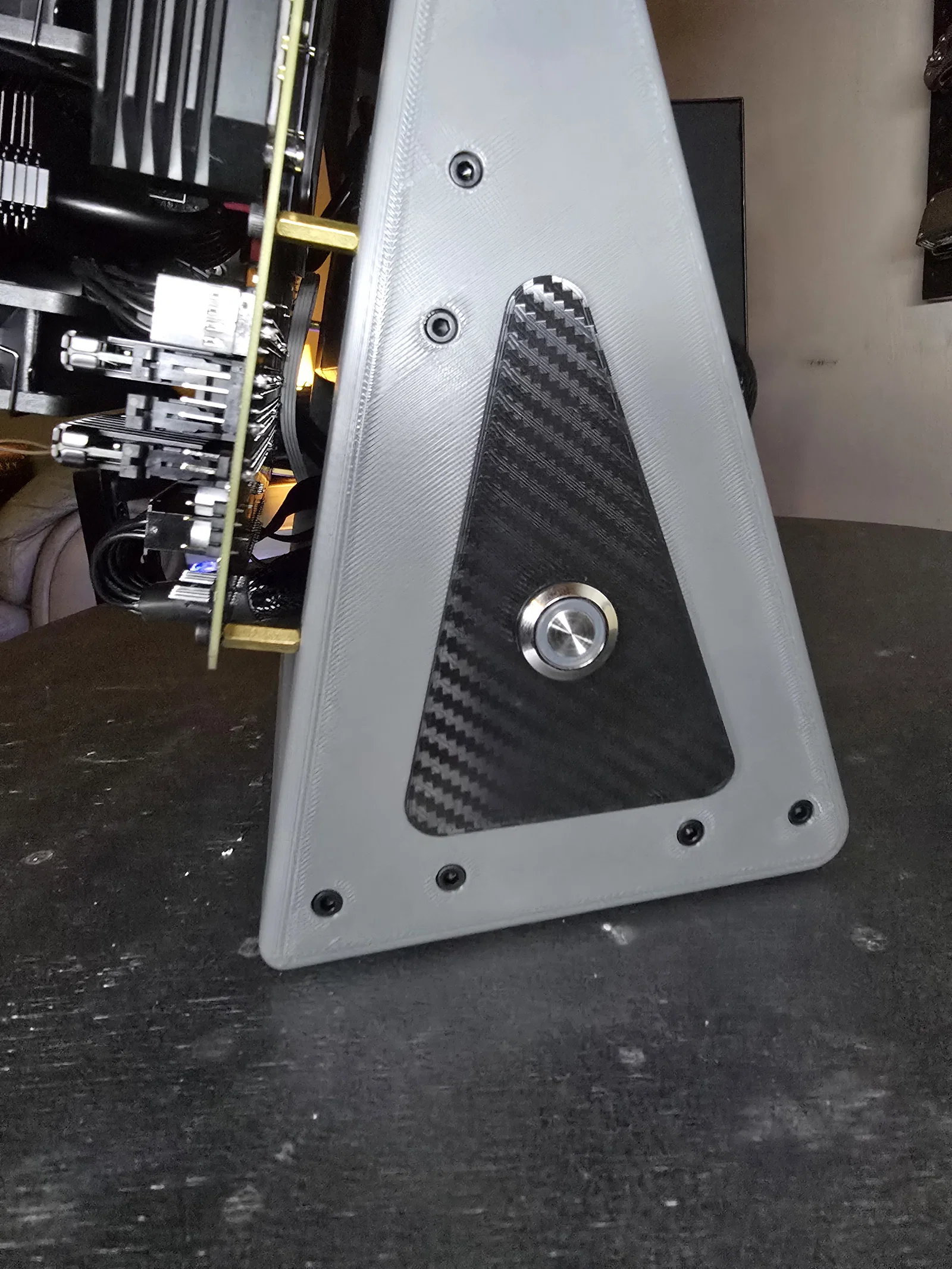

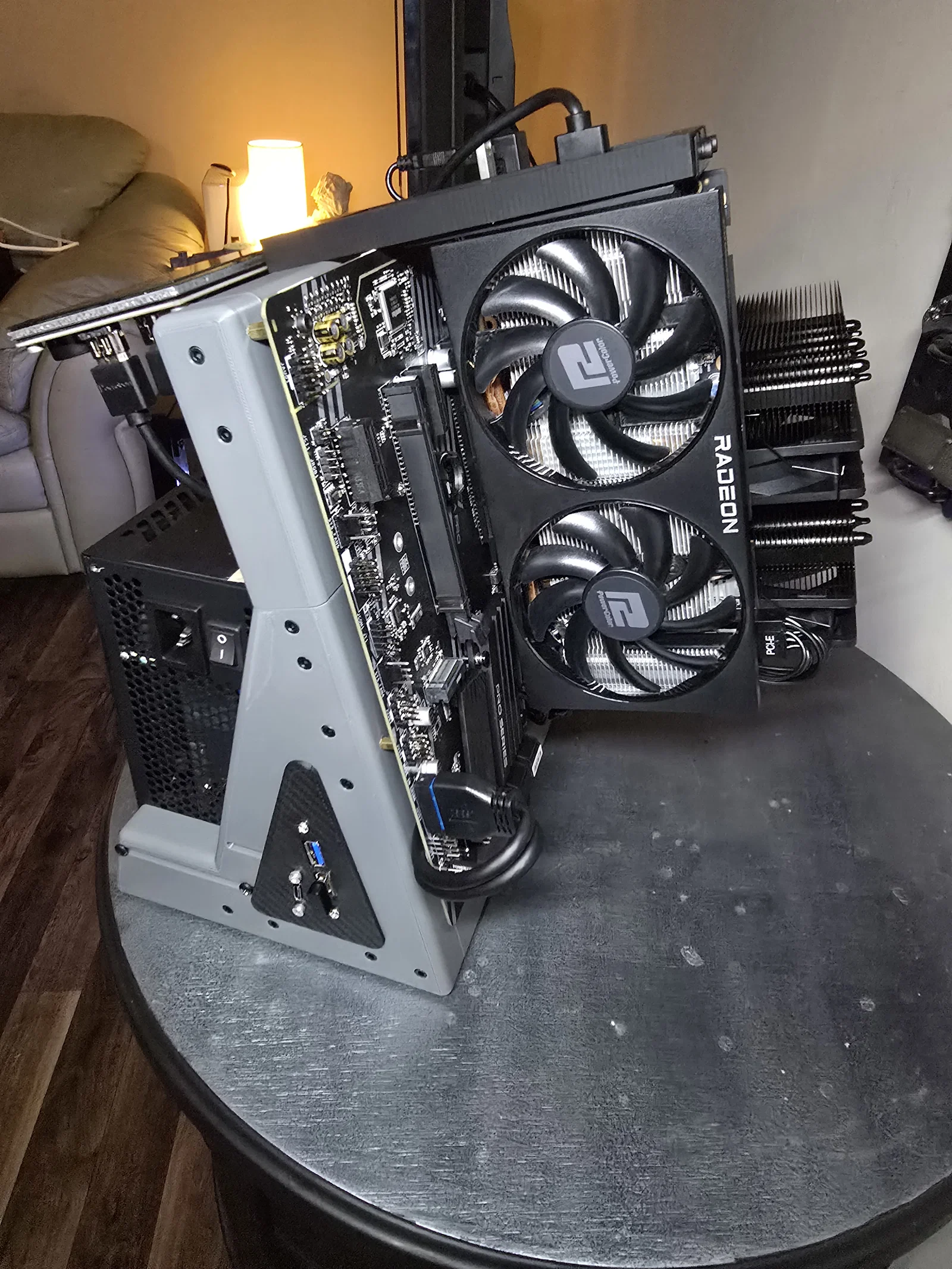

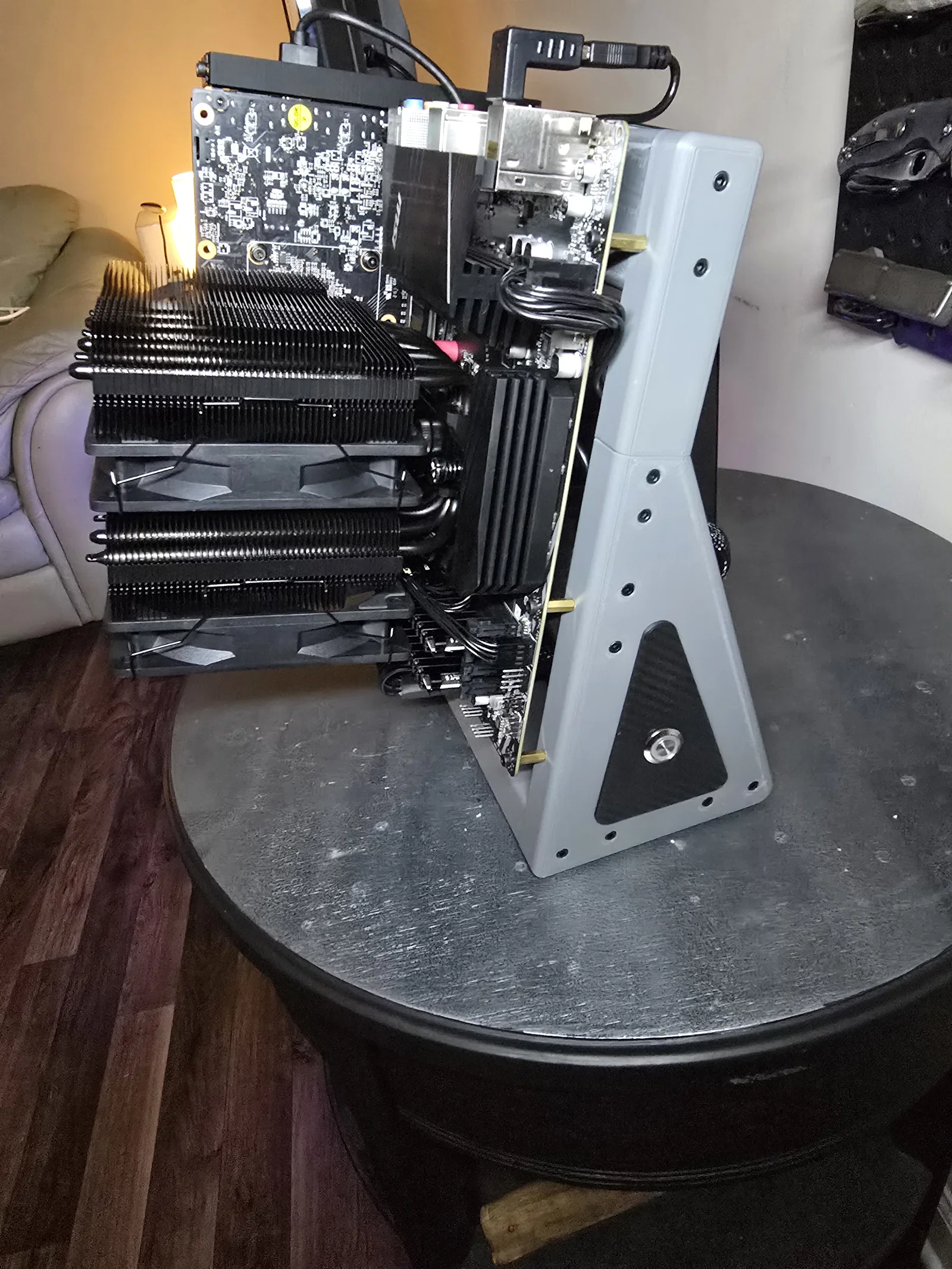

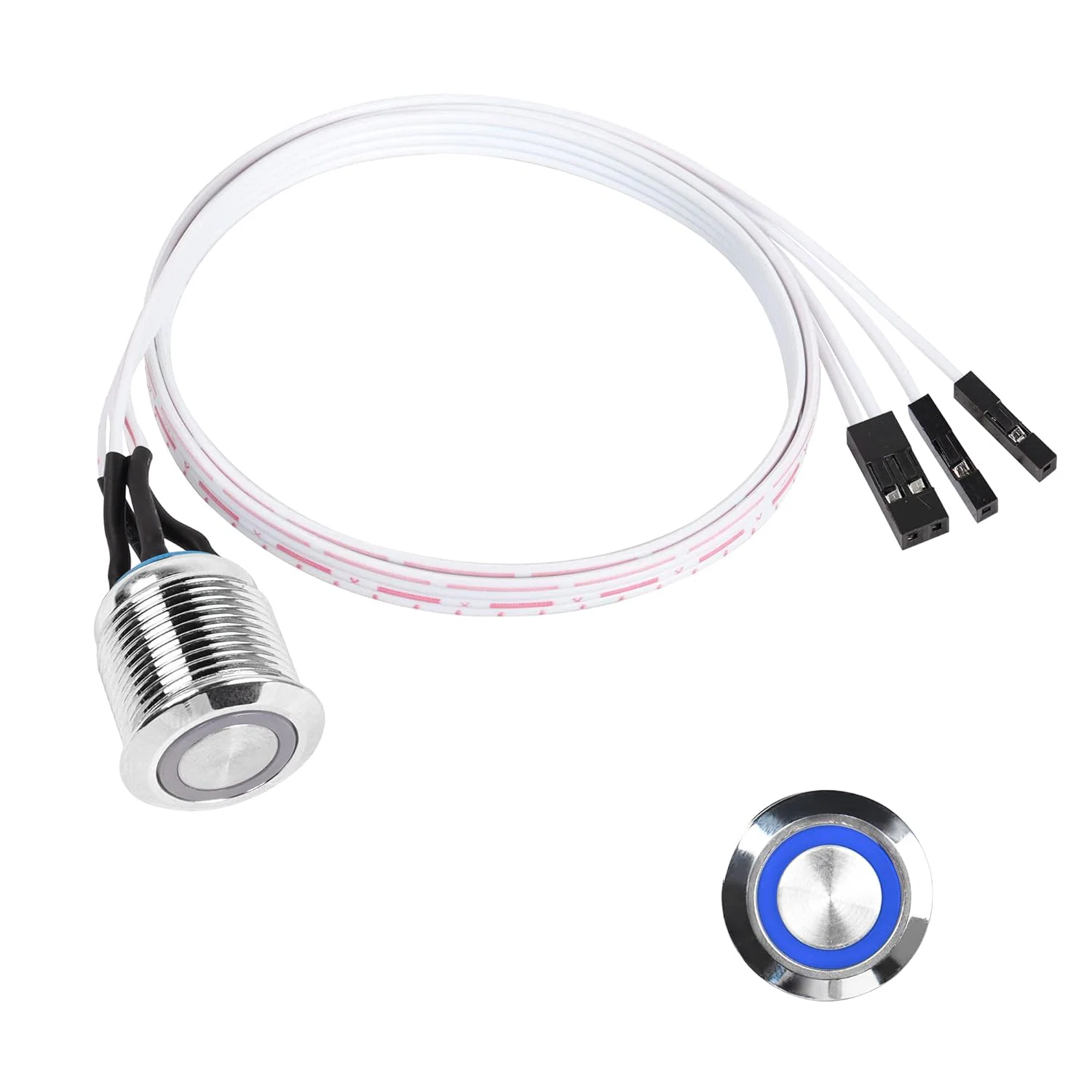

Mình thiết kế 2 tấm front panel cho khung ATX open pc frame của Heblyz. Một tấm dùng cho các cổng USB để tận dụng các header USB bổ sung trên mainboard của mình. Tấm này có 2 khe cho USB A và 1 khe cho USB C. Tấm còn lại dùng cho nút nguồn (power button) đường kính 16mm.

Các tấm này được thiết kế dạng press fit. Khi lắp vào, chúng sẽ bấm/khớp vào vị trí cho tới khi phẳng (flush) sát với khung. Một khi đã gắn vào thì sẽ rất khó tháo ra, nên mình khuyên bạn hãy đảm bảo bản in đã ổn, và dây/cáp đã được cố định chắc chắn trước khi lắp.

Mình in bằng PLA thường

0.28mm layer height

30 percent infill gyroid

không cần supports

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
246,5 KB
File lớn nhất
141,1 KB
