Case Behringer RS-9 Sequencer (Standalone, có tuỳ chọn logo & nguồn)

Một cái case cho Behringer RS-9 Sequencer giúp bạn dùng ở chế độ standalone thay vì phải gắn vào hệ Eurorack. Case có các đặc điểm sau:

• ôm khít module RS-9 để giảm tối đa diện tích chiếm chỗ trên bàn

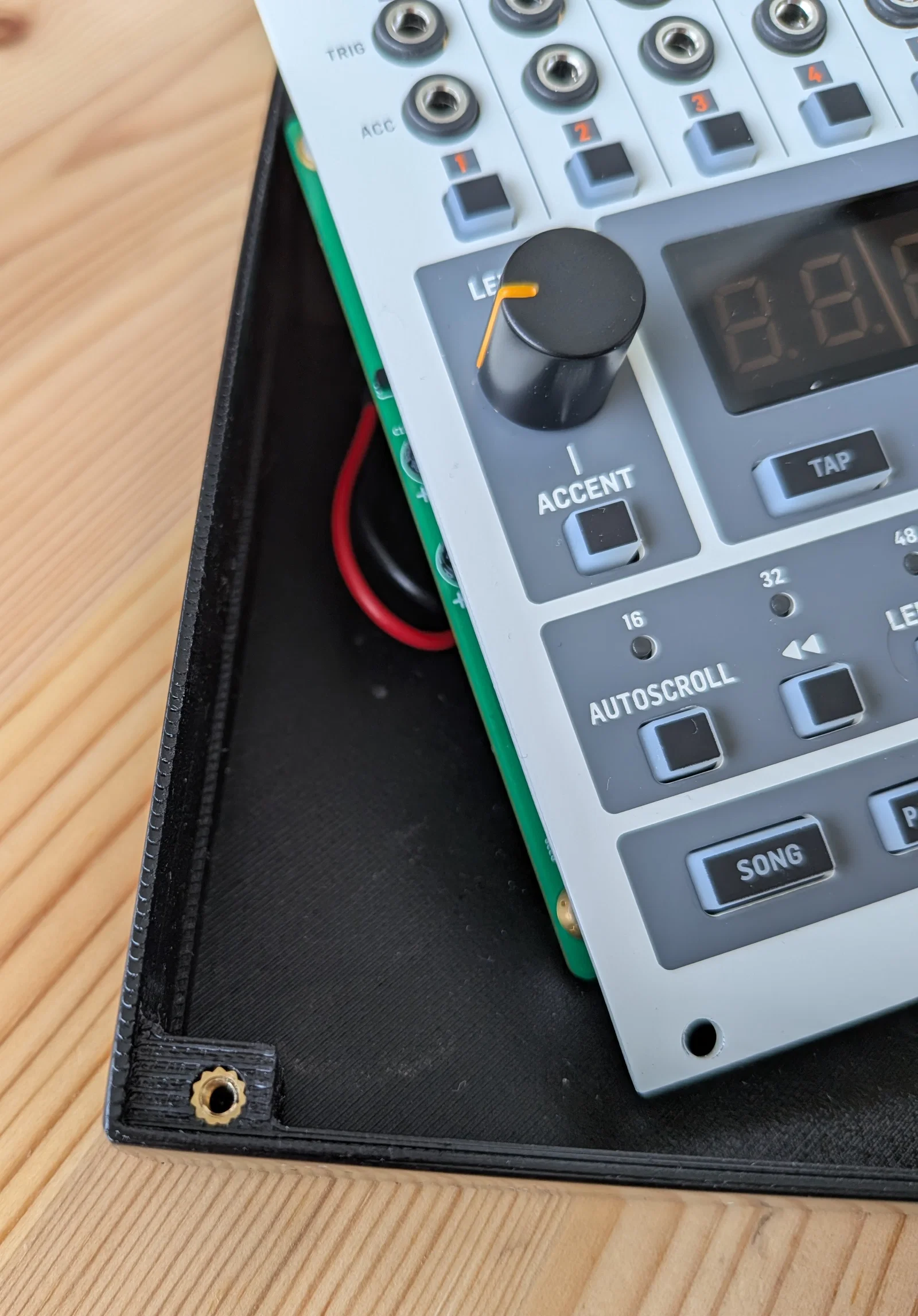

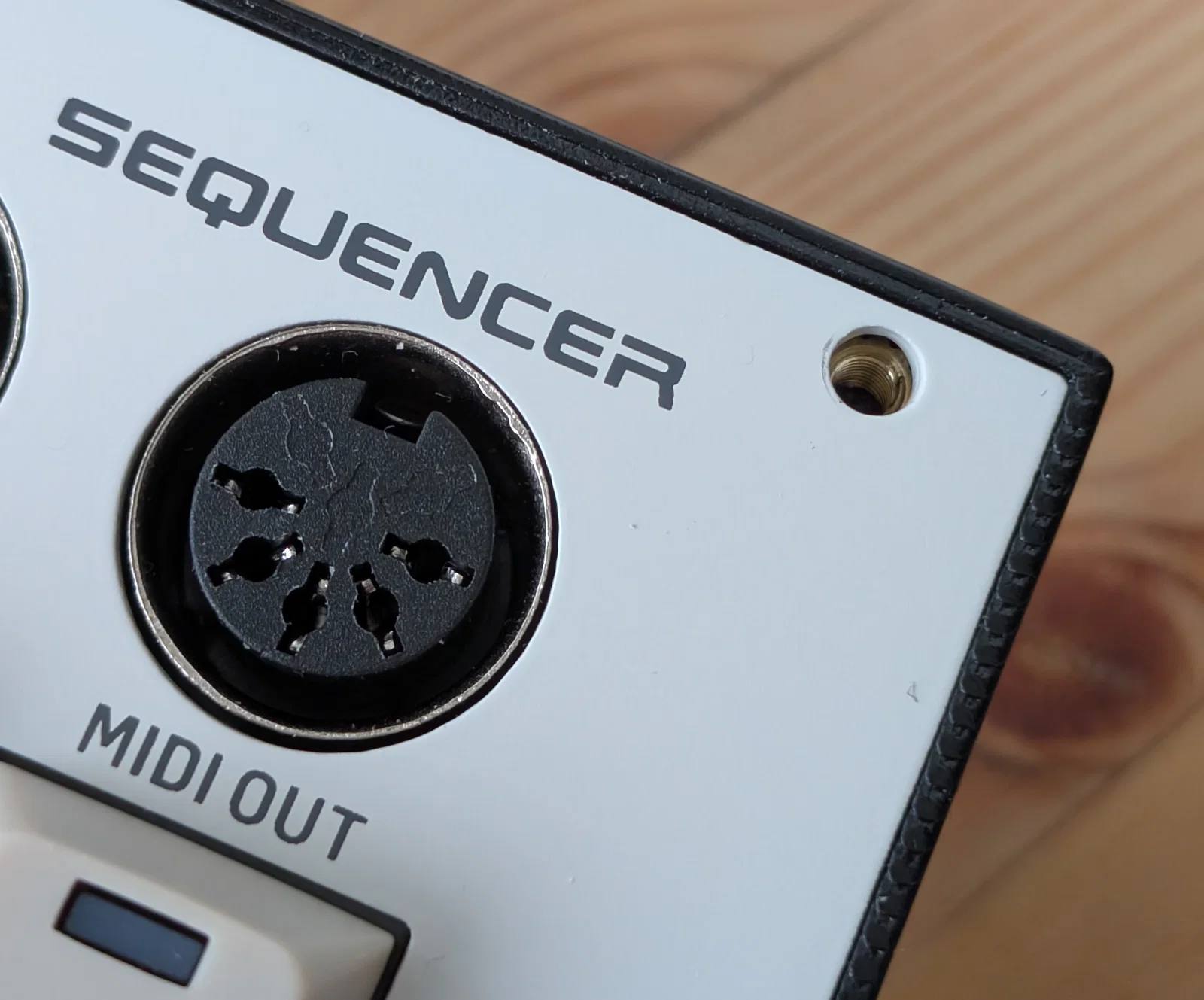

• dùng threaded inserts (M3x5.7) để bắt module vào case

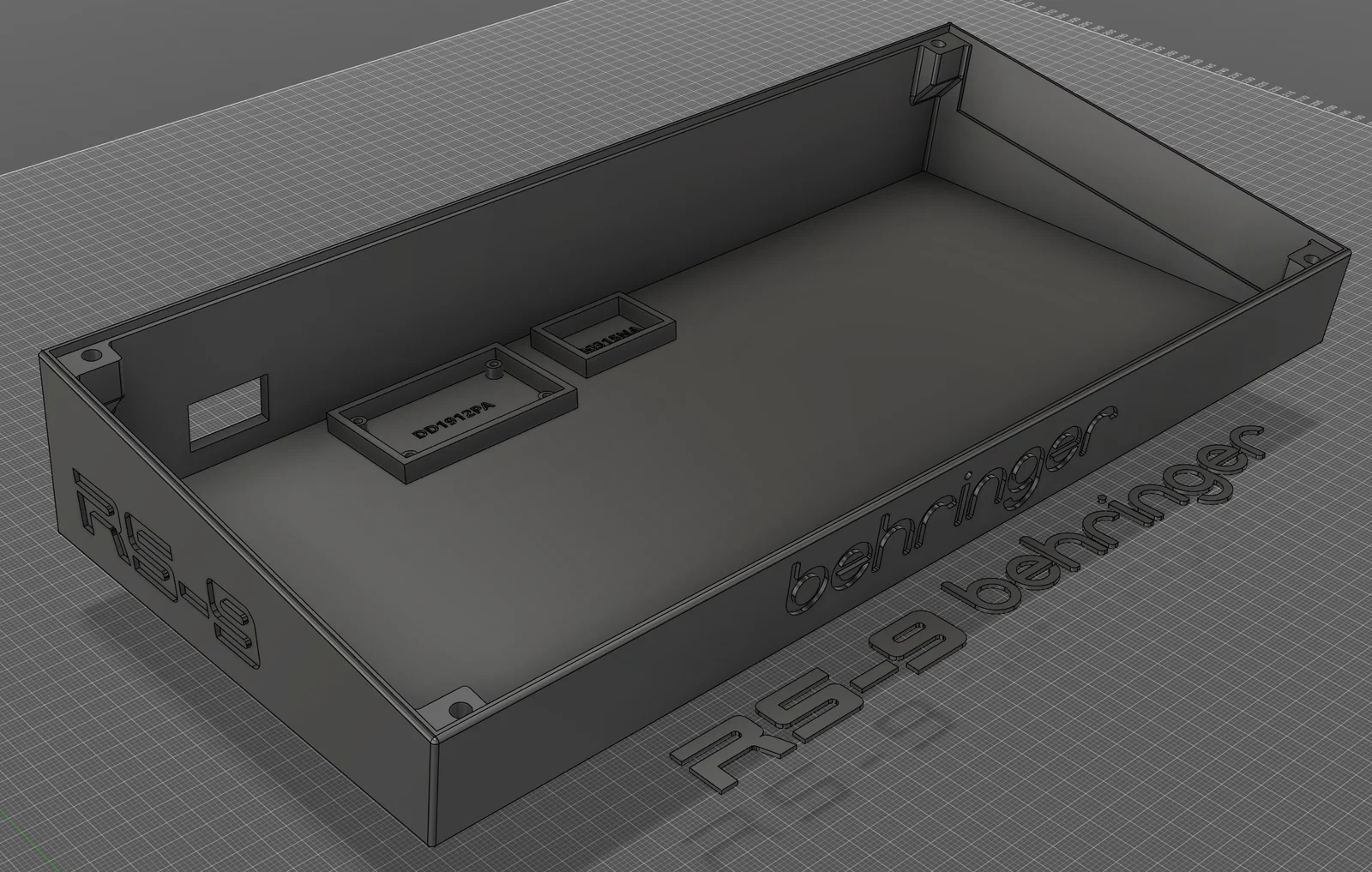

• có điểm bắt bên trong cho các tuỳ chọn nguồn Eurorack
• tuỳ chọn gắn power socket và/hoặc công tắc (switch) cho phần cấp nguồn

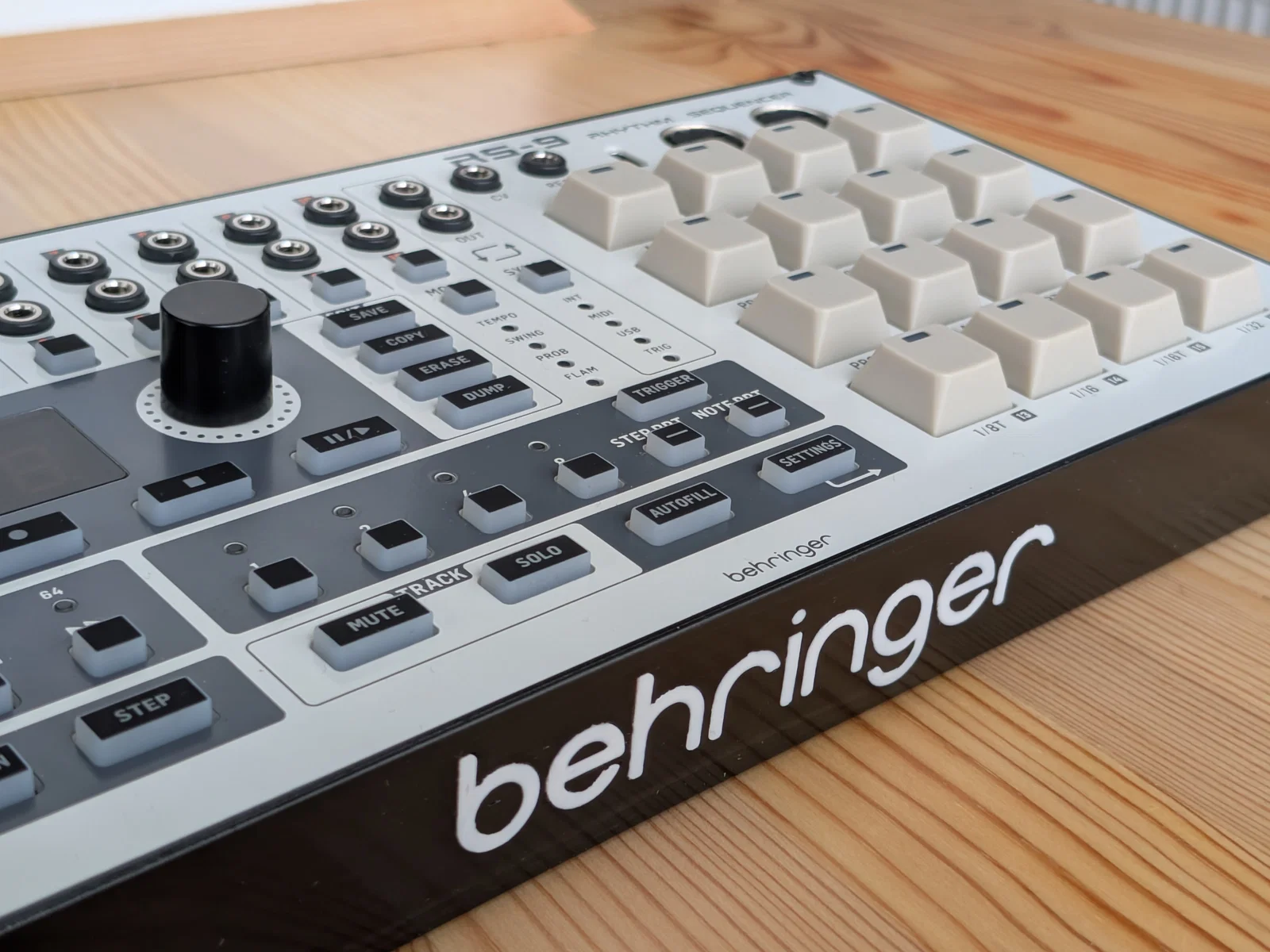

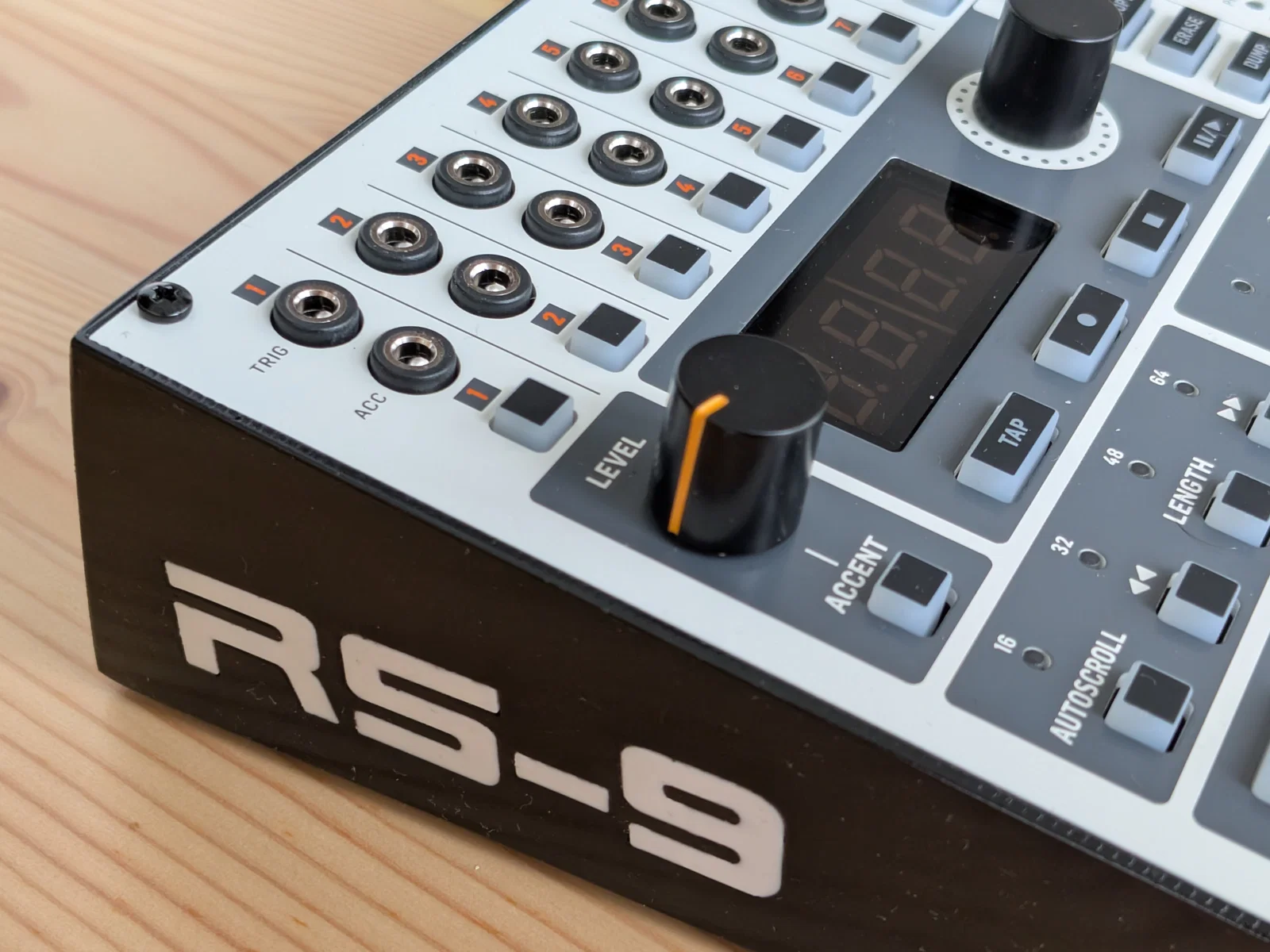

• tuỳ chọn inlay logo Behringer và RS-9

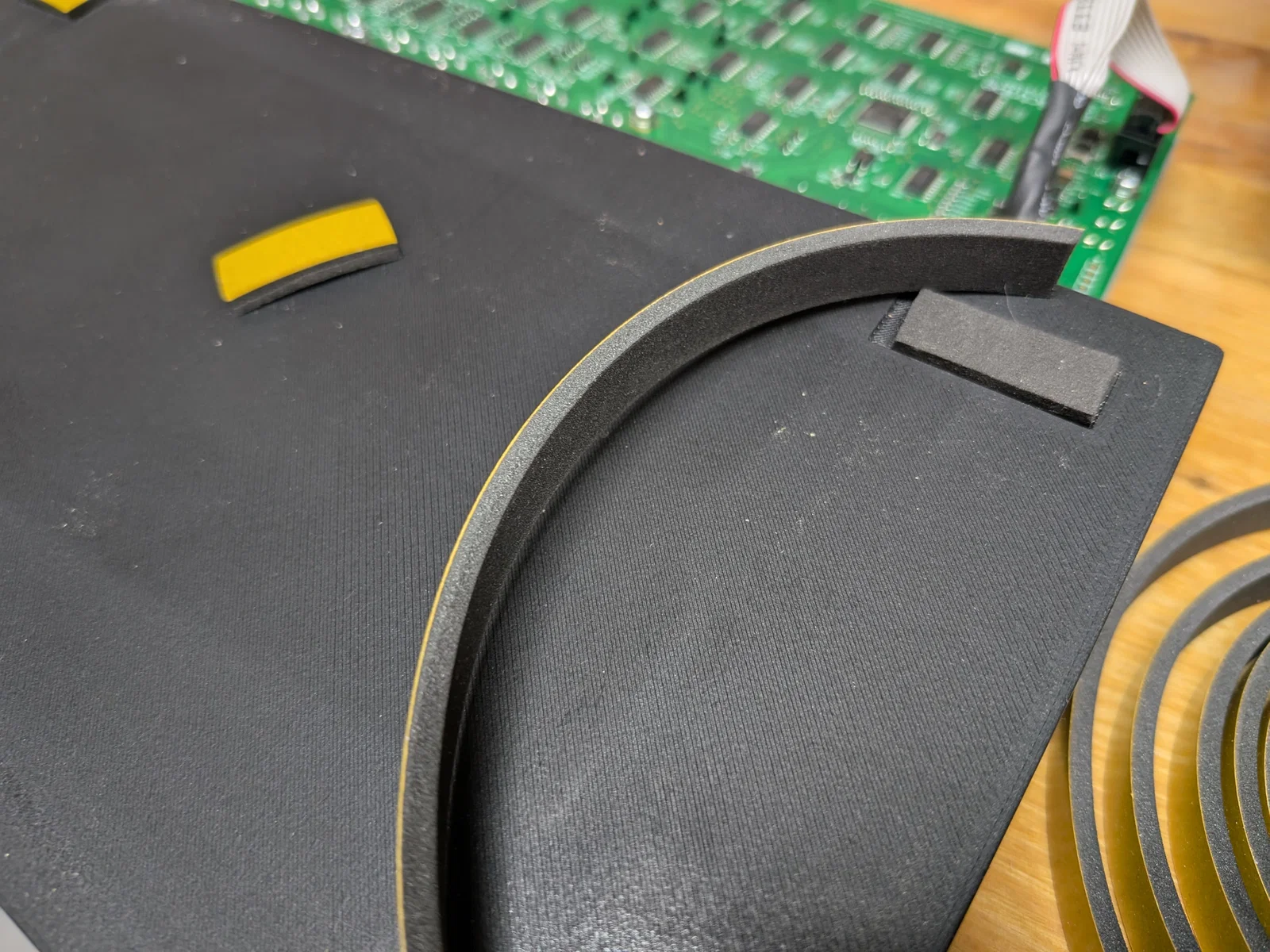

• có rãnh ở mặt đáy để dán băng keo mút (foam tape) tự dính 10mm

Các phiên bản

Có nhiều phiên bản case khác nhau — tuỳ bạn có muốn dùng logo inlays và muốn cấp nguồn cho module theo kiểu nào:

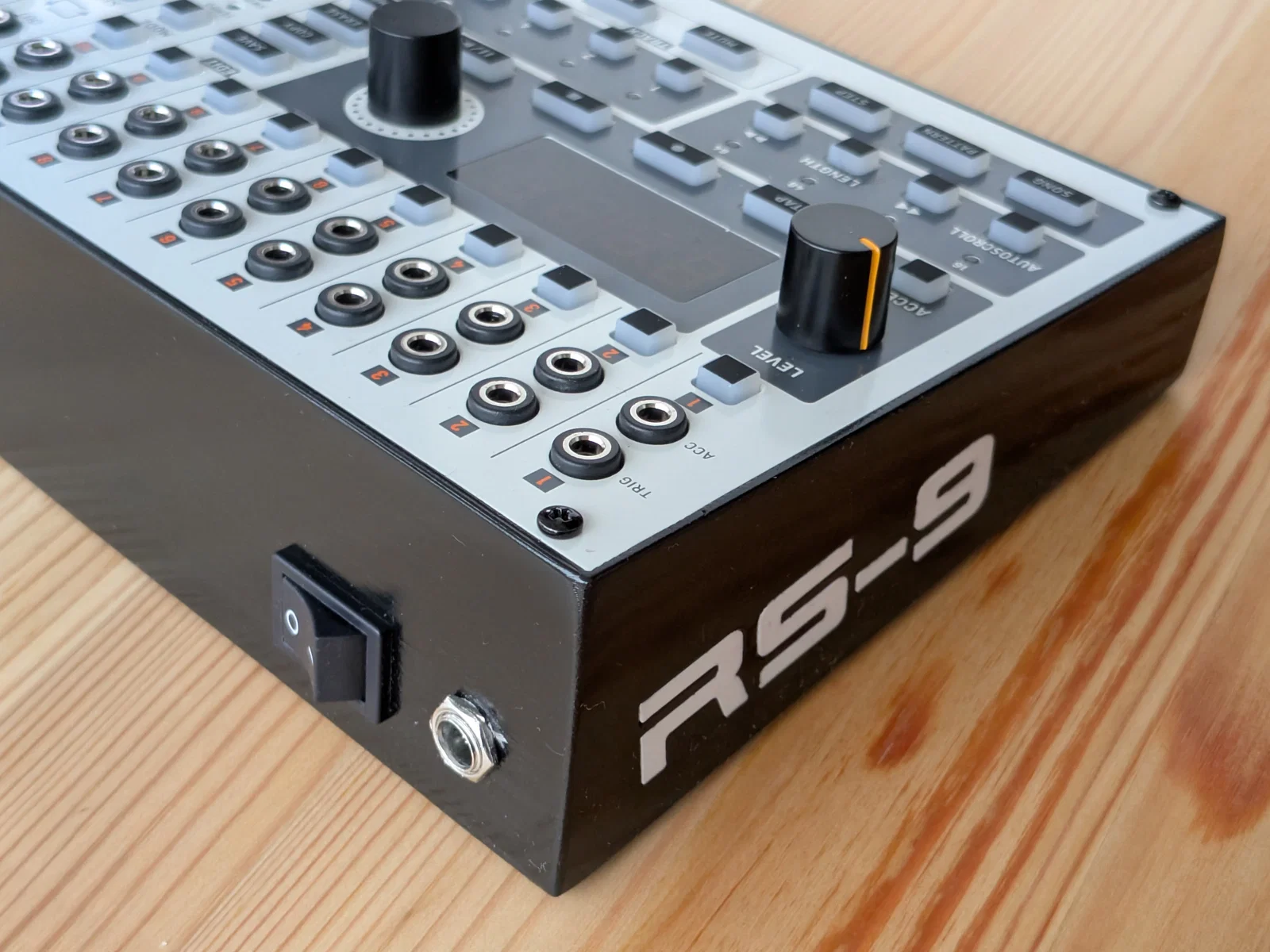

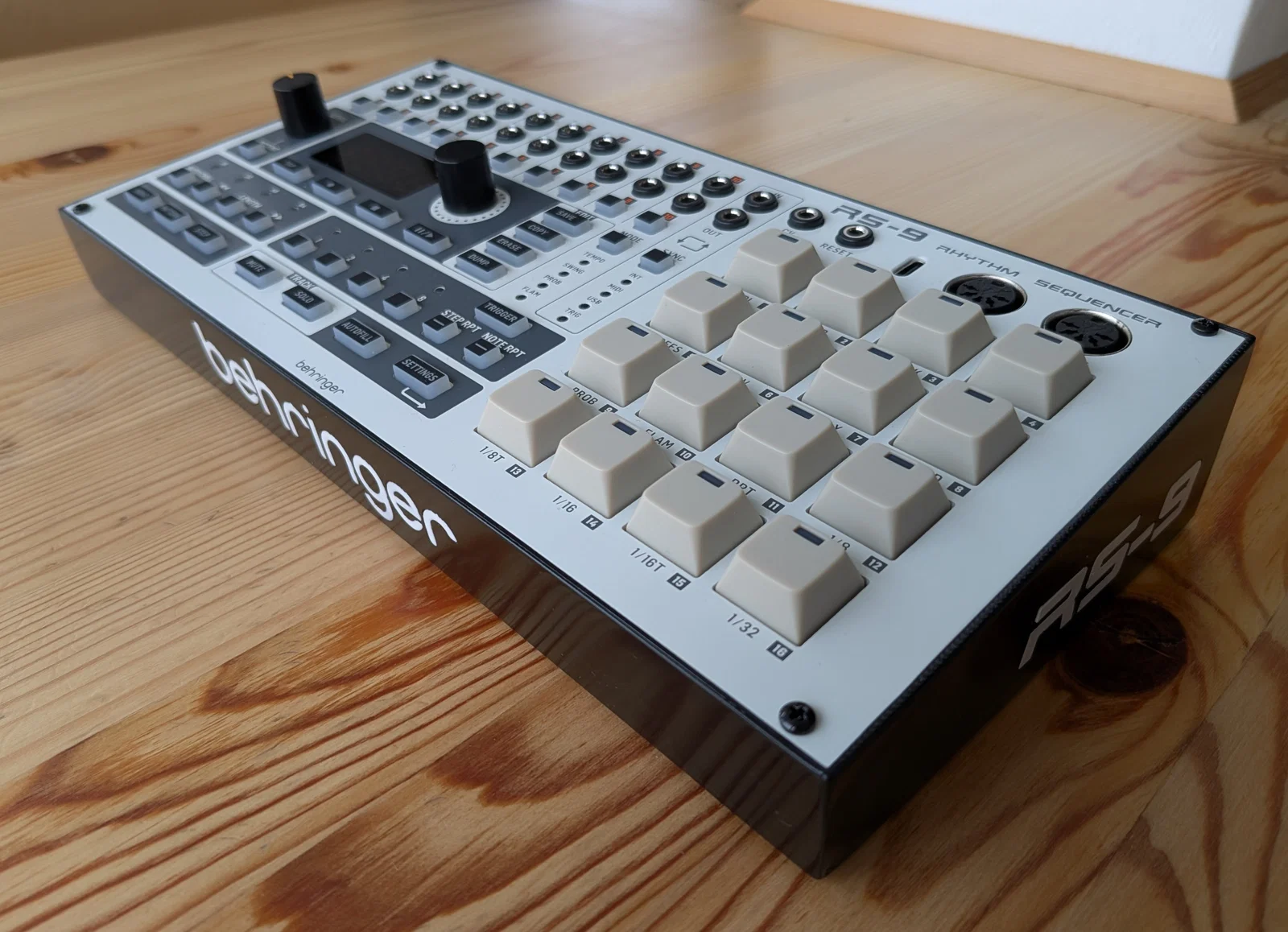

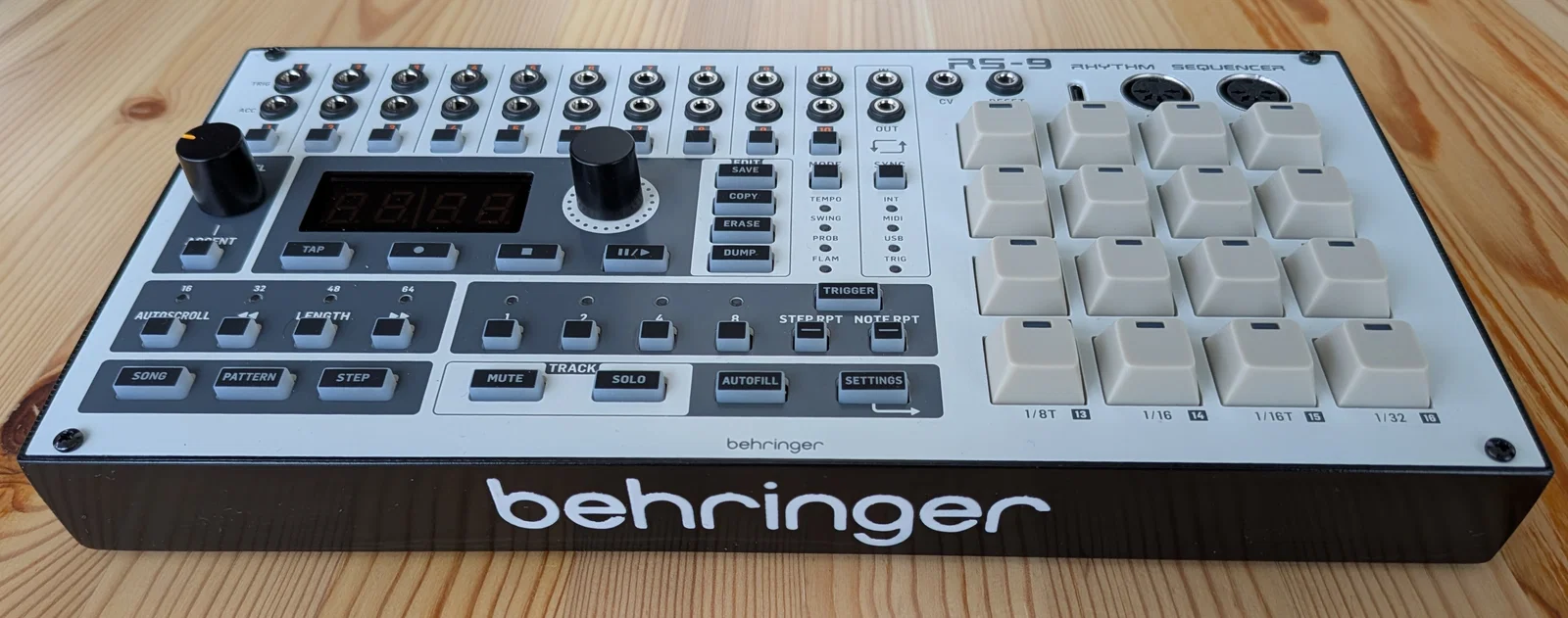

1. Case có logo inlays, power socket và power switch như trong hình
2. Case có logo inlays và power socket nhưng không có power switch
3. Case chỉ có logo inlays
4. Case có power socket và power switch nhưng không có logo inlays
5. Case chỉ có power socket
6. Chỉ có case, không logo inlays, không lỗ mở hay tuỳ chọn điểm bắt cho bộ nguồn

Vật tư cần chuẩn bị

• 4x threaded inserts M3x5.7mm
• tuỳ chọn power socket (ví dụ 5.5mm x 2.1mm, case có sẵn lỗ 8mm)

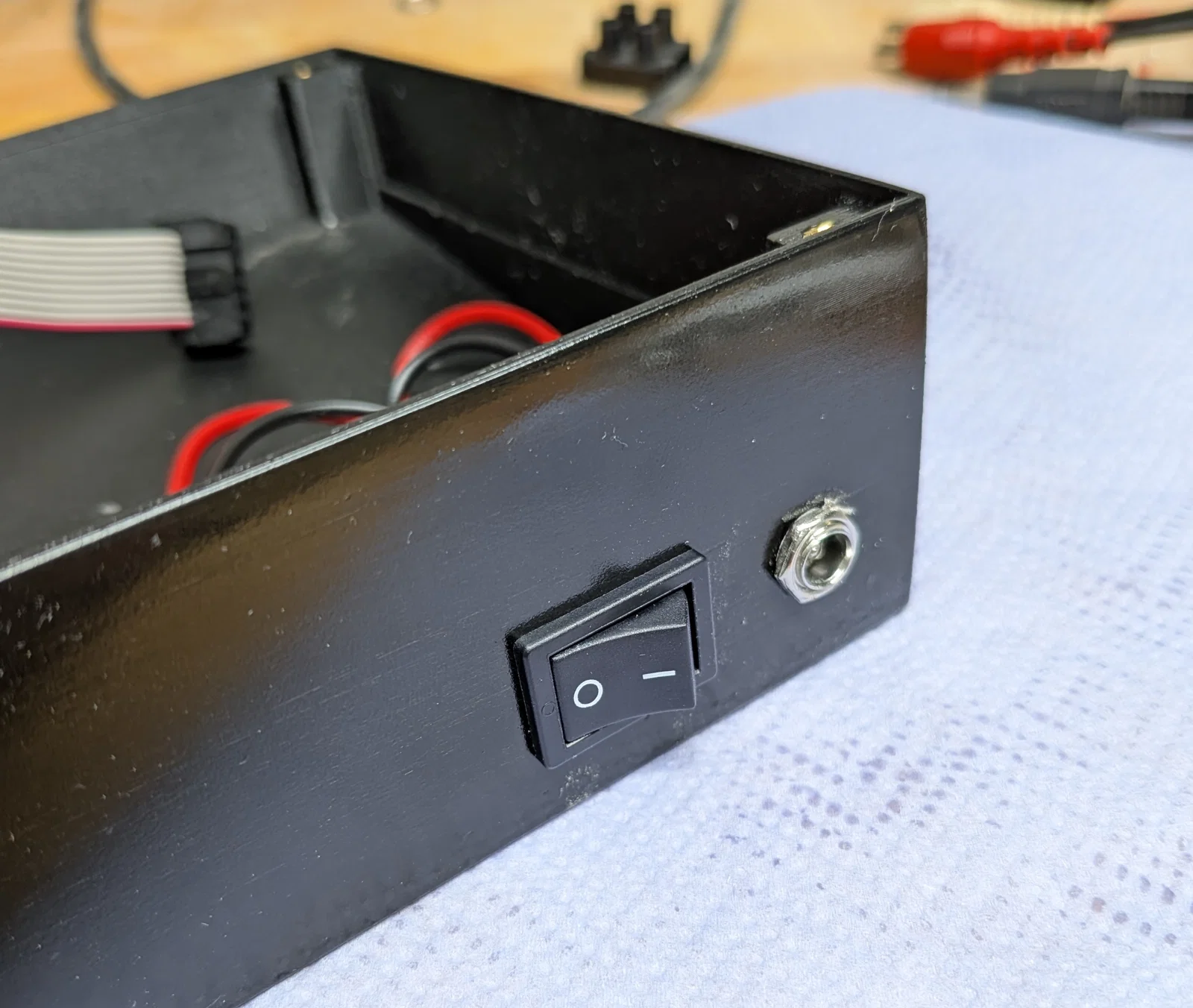

• tuỳ chọn power switch (switch series 1800: ví dụ mẫu 1858 như trong hình, case có sẵn lỗ 19.8 x 12.9mm)
• tuỳ chọn băng keo mút tự dính 10mm

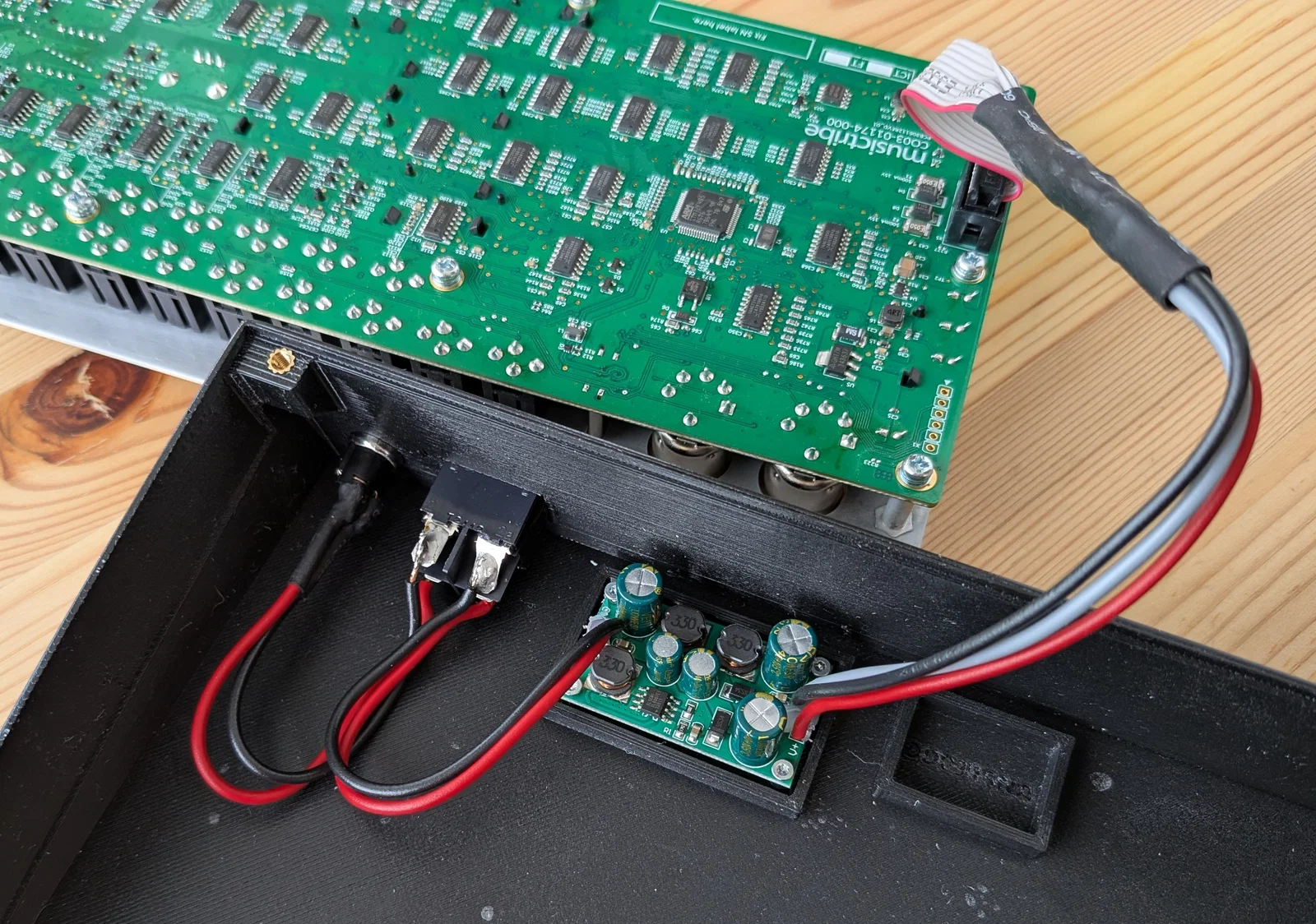

Nguồn cấp (Power Supply)

Mình không đi sâu chi tiết cách cấp nguồn cho module ở đây vì đây là kiểu “phải biết mình đang làm gì”. Dù vậy, hình ảnh và bản thân thiết kế case cũng có vài gợi ý về cách cấp nguồn cho module. Nếu bạn không chắc, tốt nhất hỏi người có kinh nghiệm, tránh trường hợp xui nhất là làm cháy module.

Thiết lập in (Print settings)

Dùng supports sẽ giúp bề mặt in sạch đẹp hơn cho phần logo inlays và lỗ gắn power switch, nhưng không bắt buộc để in được cái case. Mình đã in case với layer height 0.2mm bằng PETG, dùng PLA organic supports chỉ tính từ mặt bed. Helper discs cho các cạnh case có thể hữu ích nếu bạn hay bị vấn đề bám bed. Logo inlays có chừa khe hở (clearance) 0.1mm, nên với máy in đã canh chuẩn thì sẽ fit khá chặt — tuy vậy mình vẫn khuyên cố định thêm bằng một giọt nhỏ keo 502 (superglue). Cuối cùng mình hoàn thiện bằng cách chà nhám rồi phủ một lớp sơn bóng trong (clear varnish).
