ModuBox - Hộp modular tương thích Gridfinity, tuỳ biến cấu hình

TL;DR

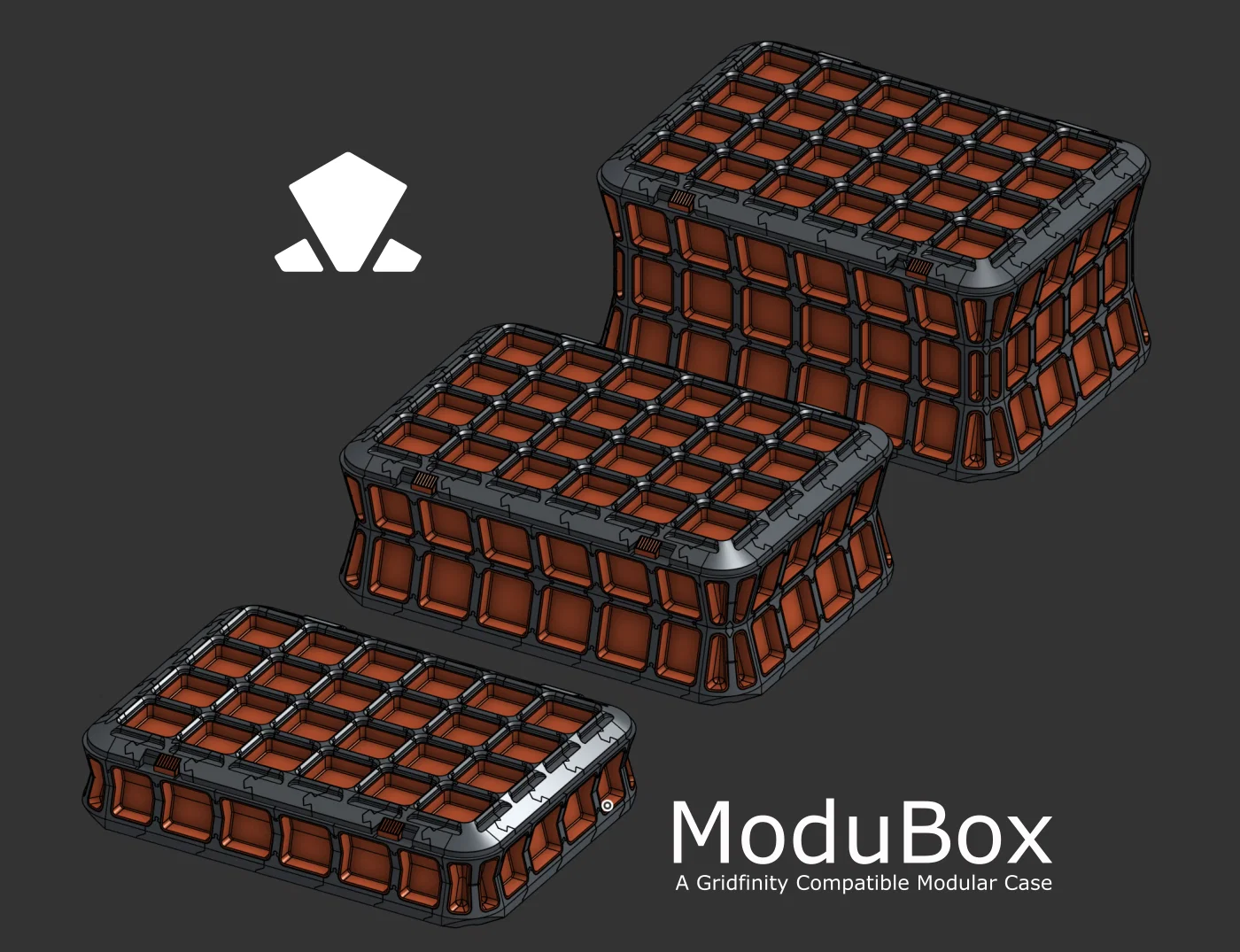

• Đây là ModuBox, một hộp dạng modular, có thể mở rộng
• Tương thích Gridfinity
• Nếu bạn thấy hay, cân nhắc ủng hộ \[ PayPal | BMaC \]
• Để hỗ trợ dự án này và các phát triển trong tương lai, cân nhắc trở thành patreon \[ patreon \]

Giới thiệu

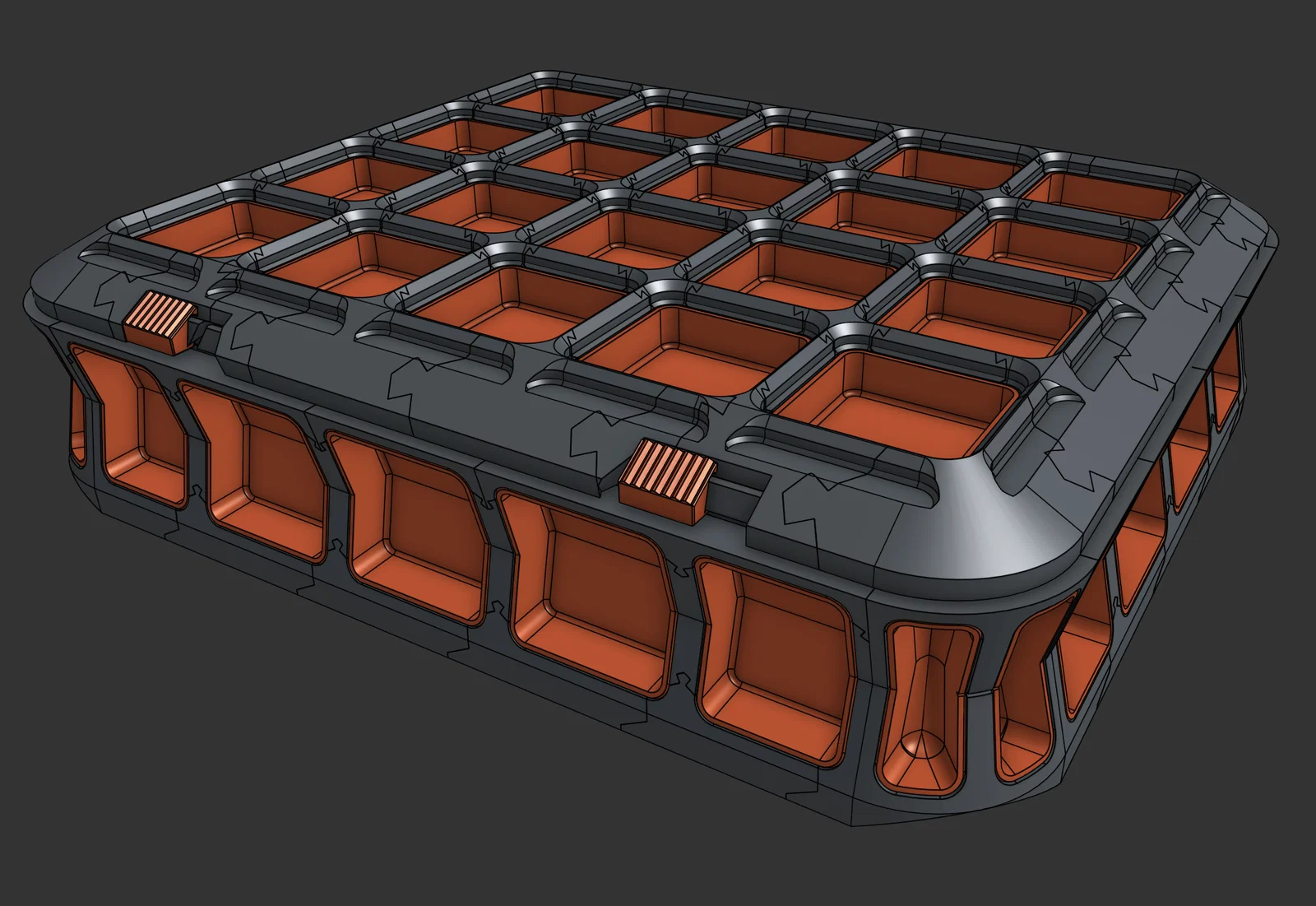

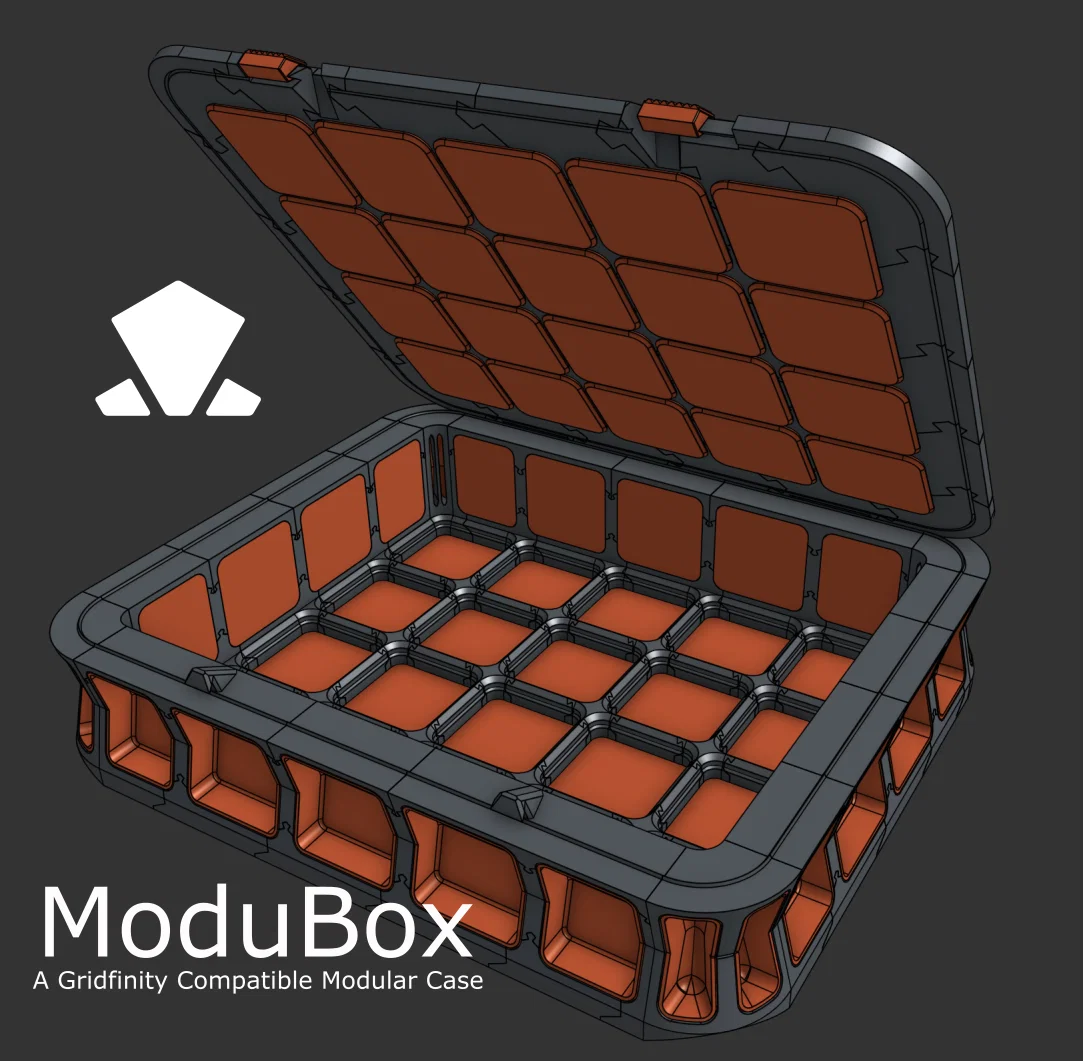

ModuBox là một giải pháp lưu trữ thực dụng và linh hoạt, thiết kế để dùng với hệ Gridfinity, giúp bạn sắp xếp khu vực làm việc gọn gàng hơn. Thiết kế modular cho phép tuỳ biến theo nhu cầu cụ thể, dù là đựng dụng cụ, linh kiện hay các vật dụng khác.

Một điểm nổi bật của ModuBox là tương thích với hệ lưới Gridfinity, nên có thể “khớp” mượt vào các setup có sẵn. Bạn cũng có thể 3D print theo từng phần nhỏ, phù hợp với máy in có kích thước bàn in hạn chế; sau đó lắp ráp các phần này thành khối lớn hơn theo kích thước grid mong muốn.

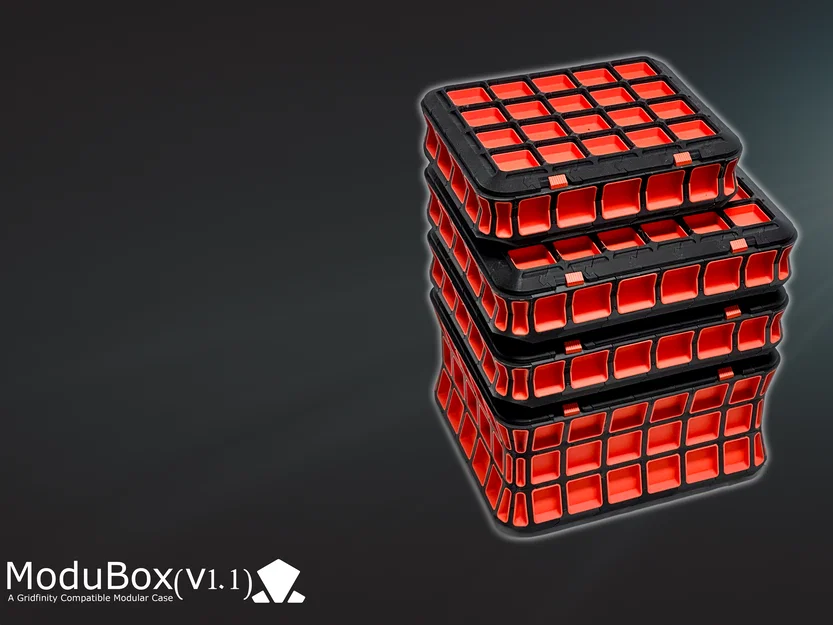

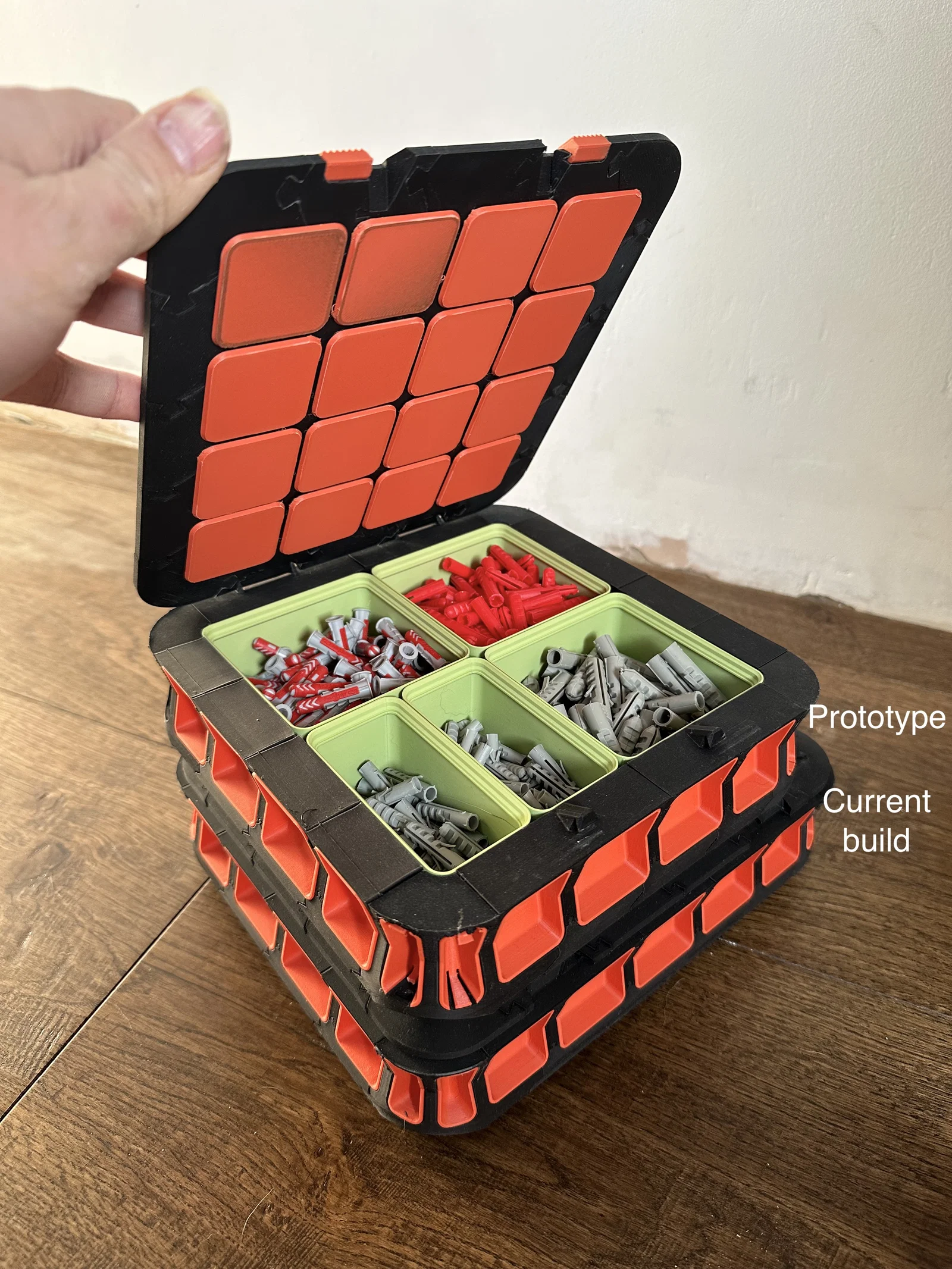

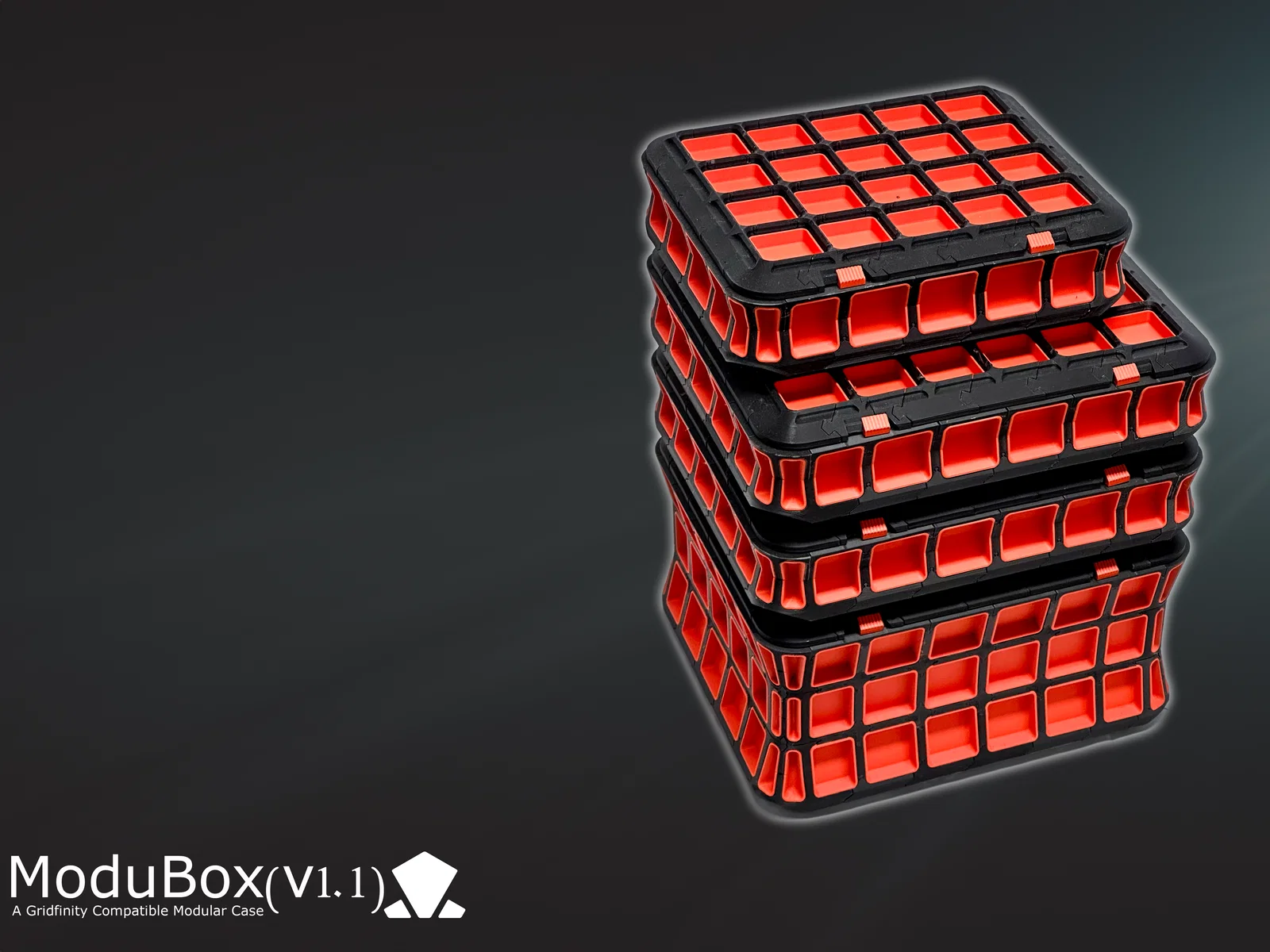

Kết cấu xếp chồng (stackable) của ModuBox giúp tiết kiệm diện tích, có thể phát triển theo chiều cao để tận dụng tối đa không gian sẵn có. Mỗi module được thiết kế để chồng lên nhau chắc chắn, cho khả năng lưu trữ hiệu quả mà không chiếm thêm chỗ không cần thiết.

Thiết kế ưu tiên tính năng sử dụng và độ bền, đảm bảo là một lựa chọn lưu trữ dùng lâu dài. Dạng modular cũng đồng nghĩa bạn có thể mở rộng hoặc điều chỉnh dễ dàng khi nhu cầu lưu trữ thay đổi theo thời gian, rất linh hoạt cho các nhu cầu phát sinh.

Ngoài việc tích hợp với hệ Gridfinity, ModuBox còn có thể dùng cho nhiều mục đích lưu trữ chung khác, giúp cất gọn các món nhỏ như dụng cụ, đồ điện tử, hoặc vật tư đồ thủ công (craft supplies) một cách ngăn nắp và hiệu quả.

Hướng dẫn in cho ModuBox

Để đạt kết quả tốt nhất khi in ModuBox, khuyến nghị các thiết lập và lưu ý sau:

• Layer Height: Dùng layer height 0.15mm để bề mặt mịn và chi tiết chính xác.
• Infill: Đặt infill 50% để cân bằng độ chắc và lượng vật liệu.
• Wall Layers: Dùng 2 lớp tường (wall layers) để kết cấu cứng cáp, giữ độ ổn định cho các mối ghép.
• Support: Không cần support tự động vì tác giả đã tích hợp sẵn trong file (Printable) để chất lượng tốt nhất và dễ tháo, đồng thời giảm ảnh hưởng lên các khớp nối.
• Bed: Dùng build plate loại smooth/engineering để tăng độ chính xác và độ đồng nhất bề mặt.
• Material: Gần như vật liệu nào cũng được; tác giả chủ yếu dùng Matte PLA, còn phần “skeleton” thì ABS/ASA là lựa chọn rất hợp.
• Wall generator: Tác giả dùng Arcane wall generator. Phần này tuỳ bạn chọn, nhưng theo tác giả thì các khớp nối in ra đẹp hơn với generator này.

Lắp ráp

Lắp ráp chính:

Xem thư mục BOM để có các cấu hình khác nhau

Thứ tự lắp ráp:

Hướng dẫn lắp ráp sẽ cập nhật sau, tạm thời xem BOM:

1. Base corner (x4)
2. Base rim (x1)
3. Base grid (x1)
4. Base sides (x2 thường, x1 có latches, x1 có hinges)
5. Lid edges (x2 thường, x1 có latches, x1 có hinges)
6. Lid rim (x1)
7. Lid grid (x1)

Change log

• 26/04/25:
  • v1.2 phát hành!
    • Chỉnh tolerances
    • Cải tiến thiết kế hinge
    • Thêm kiểu centre hinge
    • Thêm các bộ lắp ráp mẫu đầy đủ
    • Bổ sung các file còn thiếu cho hinges và latches (fixtures)
• 04/10/24:

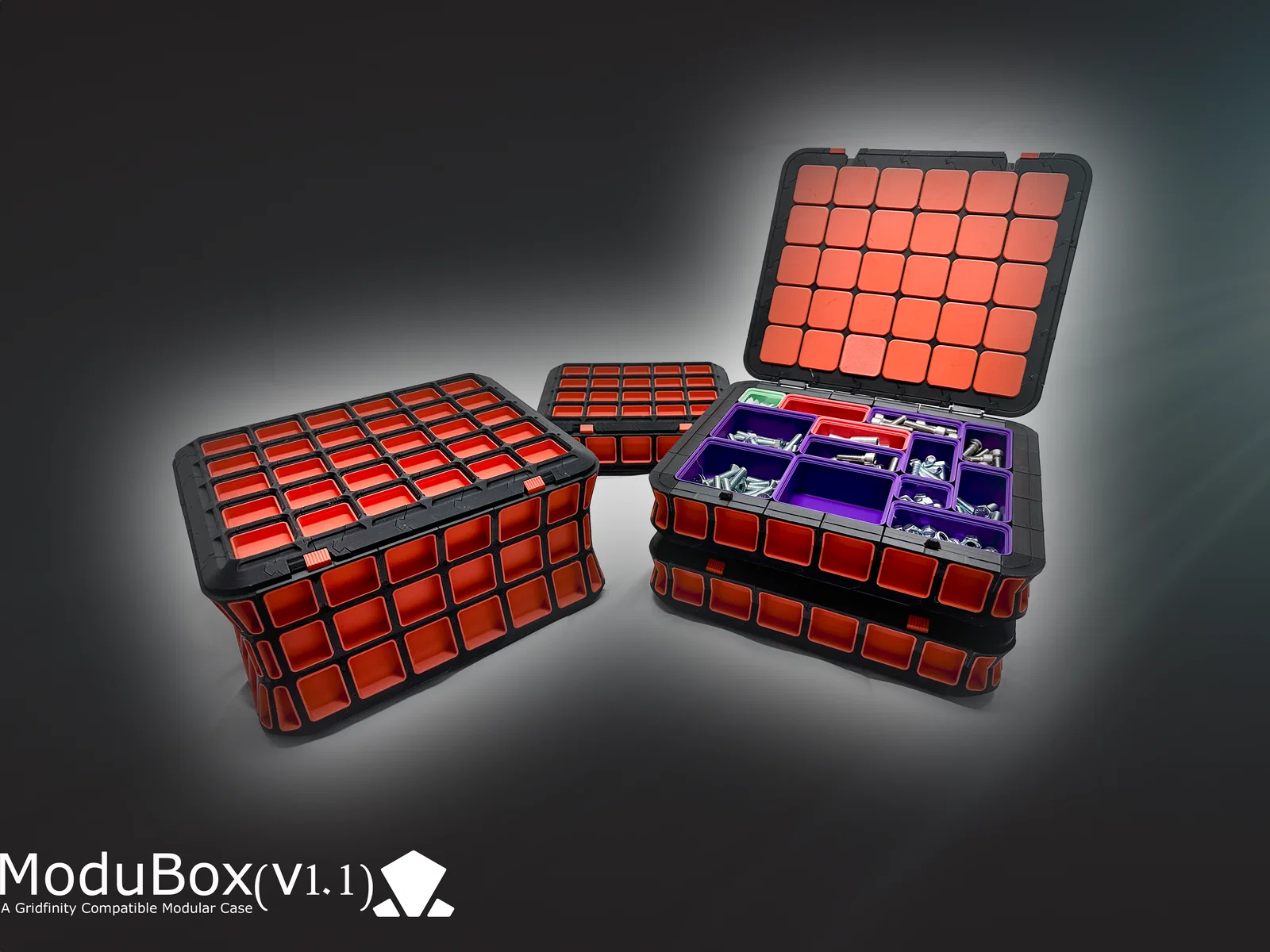

  • v1.1 phát hành!
    • Loại bỏ toàn bộ split dovetail joints; sau khi “vò đầu bứt tai” khá nhiều, tác giả kết luận là chúng không hoạt động. Cải thiện joints ở mép trên của hộp và các góc cho hộp cao hơn.
    • Chỉnh toàn bộ tolerances; giờ khớp tốt hơn, giảm tích tụ ứng suất bên trong, dẫn tới cong vênh (warp) ở nắp và mặt.
    • Cải thiện độ “snap” của các tấm panel, để dễ lắp hơn, giữ skeleton đúng vị trí và tạo cảm giác lắp ráp đã tay hơn.
    • Lưu ý: Tất cả part v1 không tương thích, nên tác giả đưa vào thư mục legacy để phòng trường hợp ai cần mở rộng các hộp v1, v.v.
• 08/09/24:
  • Cập nhật tolerances ở mép trên (trước đó quá chặt, gây lỗi khi lắp)
  • Đảo thứ tự change log (mới nhất lên trước)
• 03/09/24:
  • Thêm BOM (file CSV) cho 5x4x2 và 5x4x3
• 31/08/24:
  • Cập nhật các part skeleton và panel cho cả định dạng step và stl.
• 28/08/24:
  • Thêm BOM dạng đồ hoạ cho chiều cao đơn trong phần mô tả
• 27/08/24:
  • Thêm BOM (file CSV) cho hộp 5x4x1
  • Cập nhật part latch “Latch top edge RHS” và “Latch top edge LHS”
  • Cập nhật part hinge “Lid edge”
