Another dice tower – Tháp thả xúc xắc kiểu tháp trung cổ

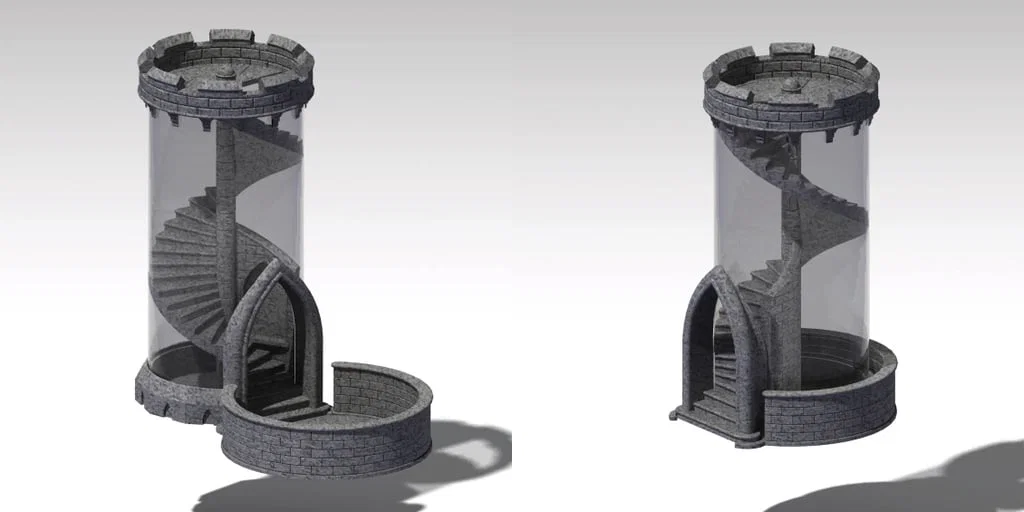

Đây là phiên bản dice tower của mình. Mình rất thích dáng vẻ của mấy tòa tháp thời trung cổ, nhưng cũng muốn nhìn được viên xúc xắc rơi xuống bên trong. Nên mình tự thiết kế cái của riêng mình.

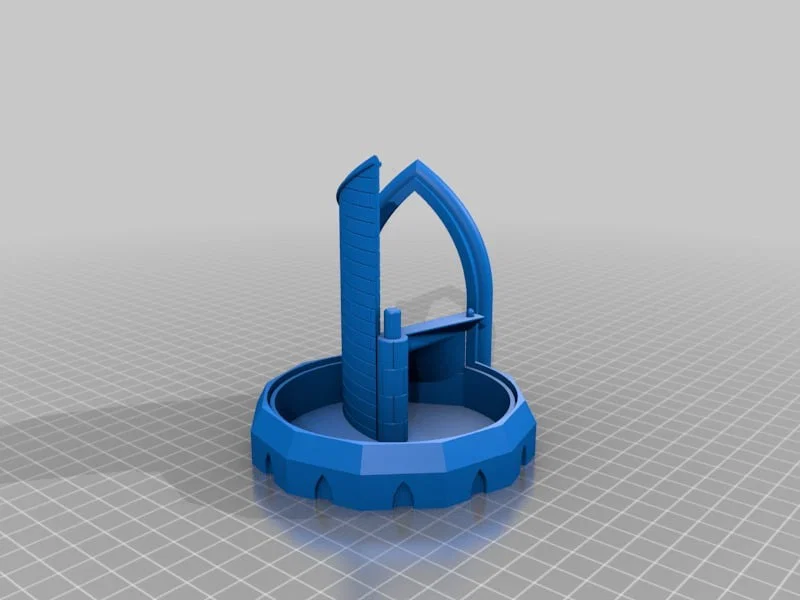

Thiết kế này dùng một miếng nhựa từ chai nước ngọt làm tường ngoài, đường kính 87mm – dài 170mm với thành chai thẳng. Mình dùng chai Dr.Pepper 1,5L. Để tạo phần khoét cửa, bạn đặt chai lên phần đế, rồi dùng bút bi/bút chì vẽ theo mép phía trong của cửa. Sau đó cắt bỏ phần lỗ mở.

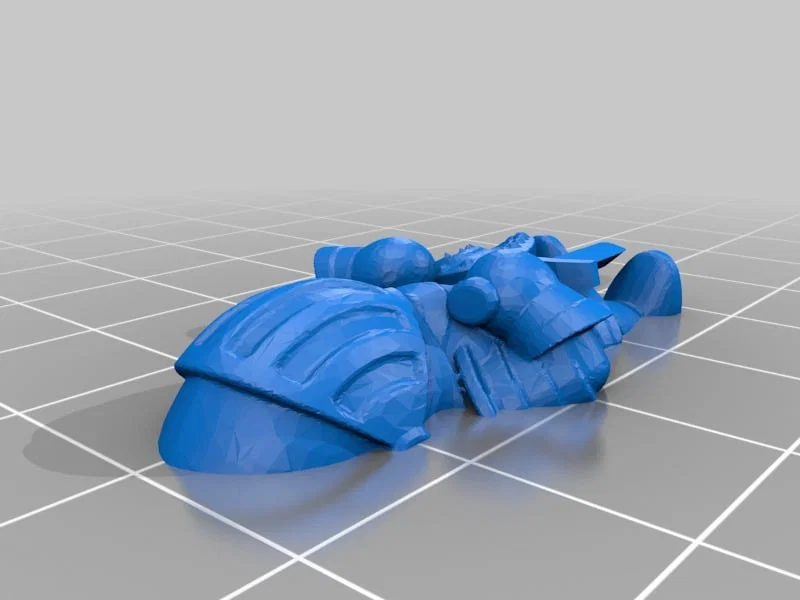

Hiệp sĩ nhỏ là món mình thích để trang trí ở ô cửa sổ phía sau lối vào. Nó được slice và scale từ model của bs3 (https://www.thingiverse.com/thing:1239427). Nhưng phần này là tuỳ chọn, bạn có thể bỏ qua, hoặc sơn, hoặc bỏ thứ khác vào để cá nhân hoá cái tháp. Kích thước ô cửa sổ (rộng x cao x sâu) là: 26x45x7mm.

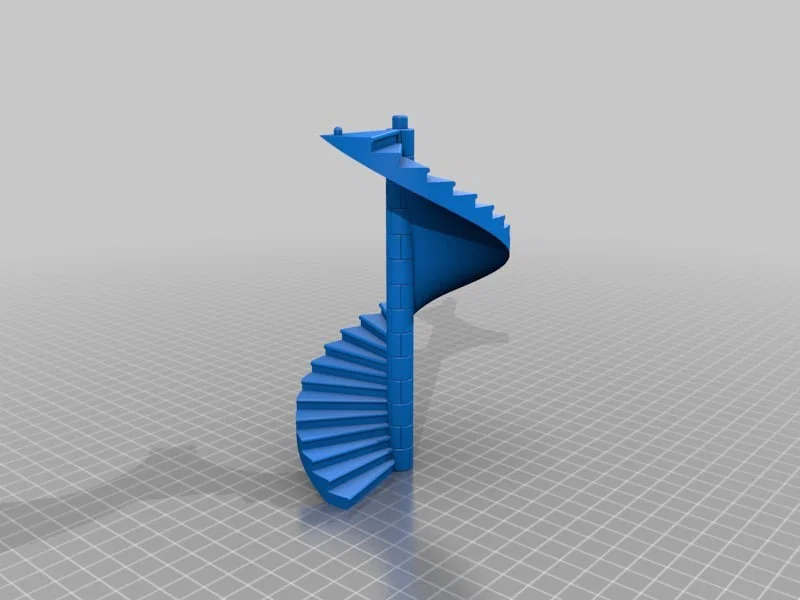

Về phần in, mình tạo góc dốc khá nhiều cho các chi tiết, nên ban đầu hy vọng in được mà không cần nhiều support, nhưng vẫn cần một ít, đặc biệt là cầu thang. Dù vậy thì gỡ cũng dễ, mình không gặp vấn đề gì khi làm sạch chi tiết.

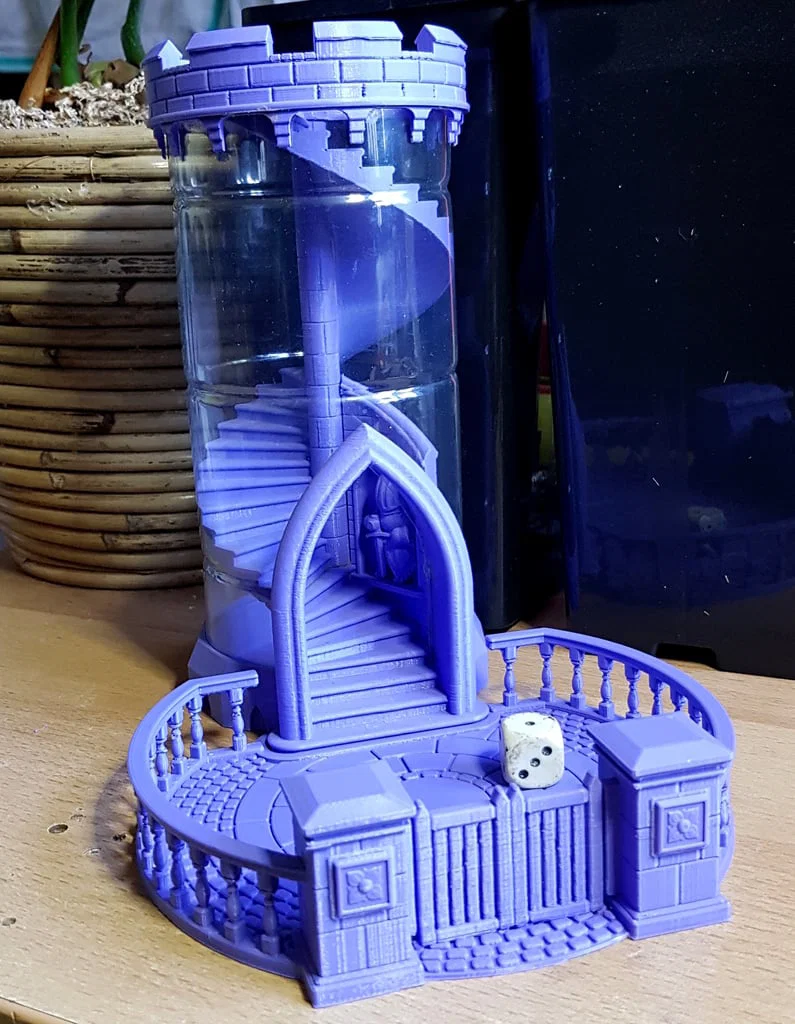

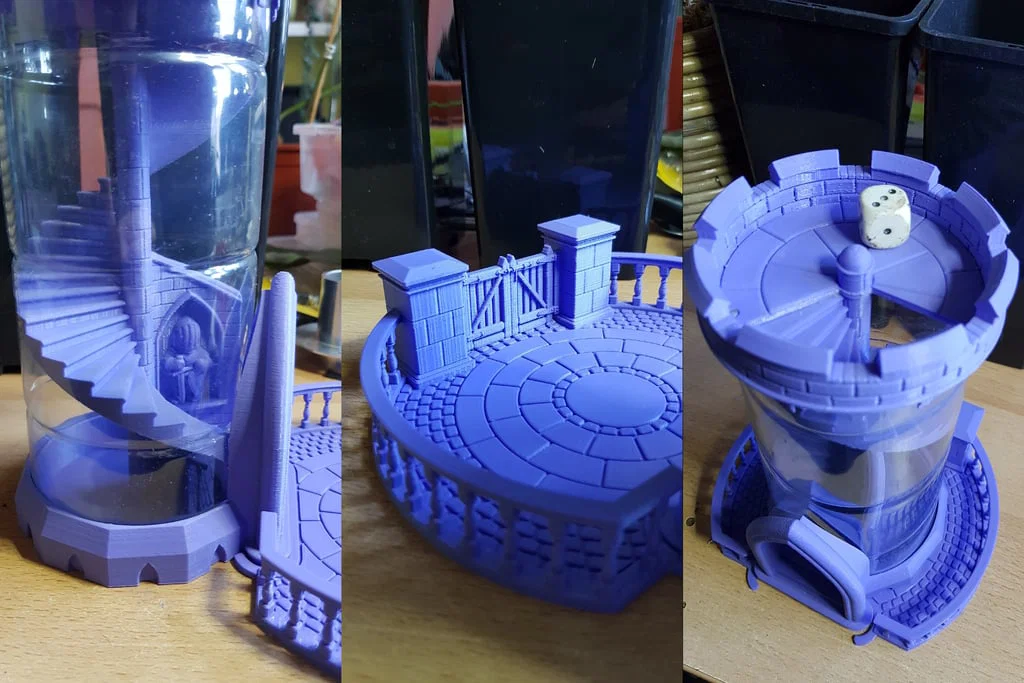

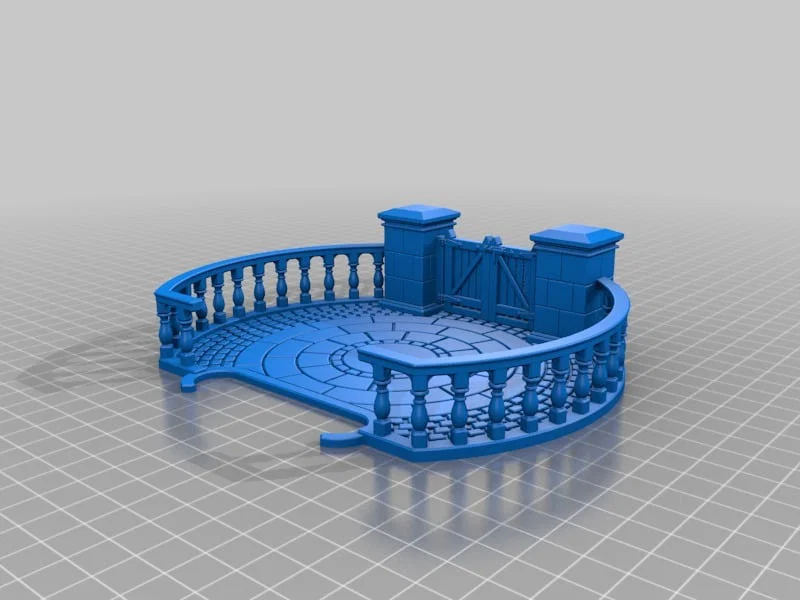

Cập nhật 4-12-2018: Cuối cùng cũng có thời gian thêm cái khay (tray) đồng bộ. Nó sẽ vừa với tháp mà không cần chỉnh sửa và có thể lồng vào nhau để mang đi cho tiện. Nếu máy in của bạn làm được vài bridge nhỏ thì có thể in không cần support, nhưng bật support chắc sẽ an toàn hơn. (Mình không thiết kế mấy hoa văn ở mặt trước các trụ, chúng lấy từ Bruxxus -https://www.thingiverse.com/thing:2168783- scale xuống 12mm)

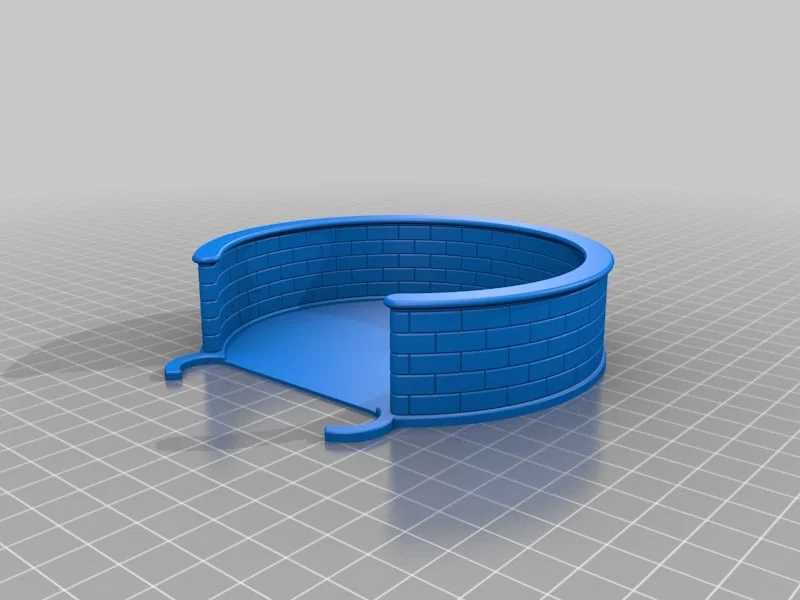

Tuy nhiên file này khá nặng, nên mình thêm một tray khác đơn giản hơn. Nó vẫn gắn vừa với tháp y như vậy.

Print Settings

Printer Brand:

Ultimaker

Printer:

Ultimaker 3

Rafts:

Yes

Supports:

Yes

Resolution:

.2

Infill:

20%

Category: Dice
