Tháp Xí Ngầu Khác – Cầu Thang Chia Đôi (Split Staircase)

Khi mình mới bắt đầu in mẫu "Another dice tower" của Lau85, mình gặp vấn đề ở phần cầu thang xoắn (spiral staircase) của model.

Mình không muốn tốn quá nhiều filament cho supports, và thiết kế của cầu thang cho thấy chỉ cần bed adhesion đủ tốt thì có thể in ổn mà không cần supports. Mình quyết định thêm brim 10mm khi slice phần này, và lúc in thì có vẻ rất ổn cho tới khi... vừa qua mốc khoảng 80% thì model bị đầu phun (print nozzle) quệt trúng và bong một phần khỏi brim, làm cho đoạn cầu thang gần in xong bị ngã đổ.

Nghĩ là do xui thôi, mình in lại cầu thang và vẫn y như vậy. Sau đó mình tăng brim từ 10mm lên 30mm và bật Z-hop. Lần này cầu thang in xong thành công.

Mình tặng cái dice tower đầu tiên cho hàng xóm rồi in lại một cái cho mình. Cùng một model, dùng đúng file gcode mình đã slice cho lần in đầu, vậy mà lại fail ở mốc 80% ngay phần cầu thang.

Mình quyết định tách cầu thang thành hai phần riêng. Mình nghĩ vì cầu thang có thể in ổn tới 80% thì nếu chỉ in 50% mỗi lần sẽ tránh bị fail, và đúng là như vậy.

Tác giả của "Another dice tower" có nhắc tới việc chia cầu thang thành 4 mảnh khi có thời gian, mình thấy đó là ý tưởng rất hay. Tuy vậy, mình vẫn đăng bản cầu thang chia 2 mảnh mà mình dùng cho 3 lần in gần nhất của tower, phòng khi ai đó cũng gặp khó khăn tương tự trong thời gian này.

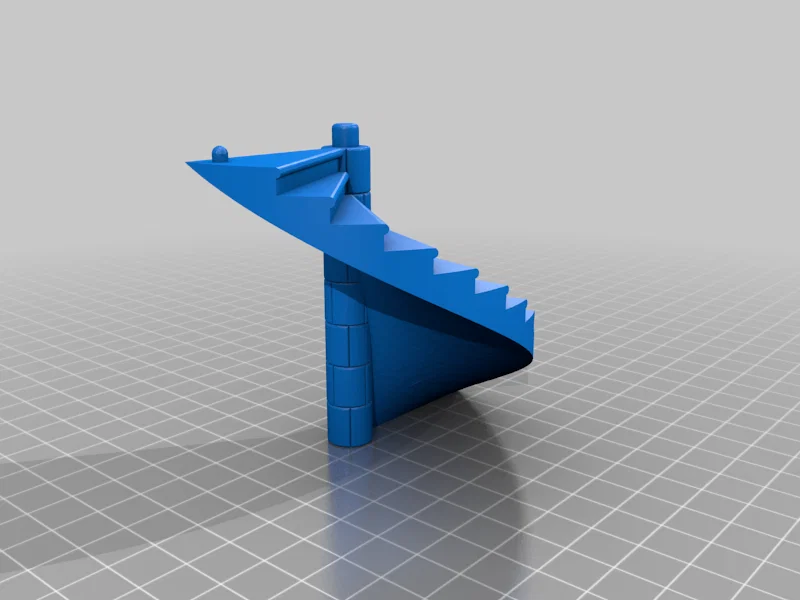

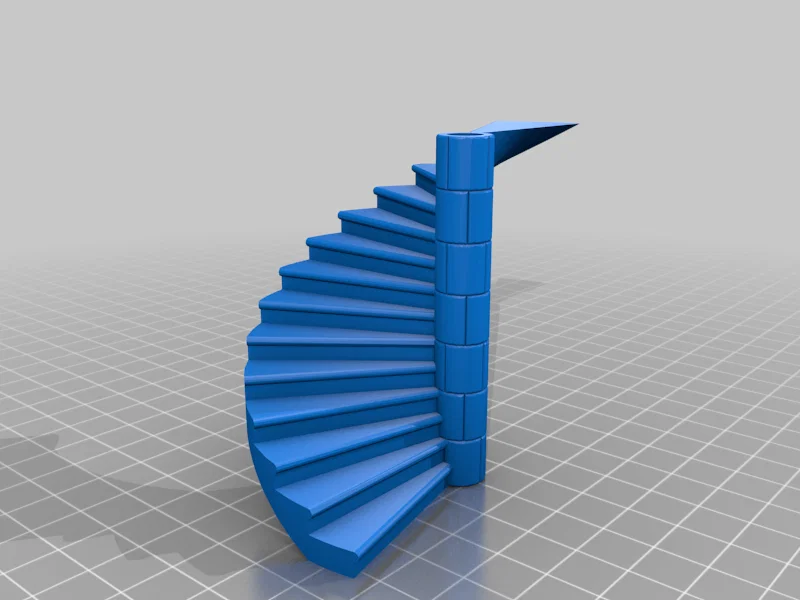

Bộ split staircase gồm 3 part: phần trên (top), phần dưới (bottom) và một miếng nối (joiner). Mình không tạo khóa (key) cho bậc trên cùng của phần bottom cũng như bậc dưới cùng của phần top để khớp sẵn; thay vào đó mình nối hai phần bằng joiner, rồi xoay phần top cho thẳng hàng dựa theo mặt sau của cầu thang làm chuẩn trong lúc dán keo. Thực ra việc làm key cho hai phần top/bottom cũng dễ thôi, nhưng mình thấy không cần thiết.

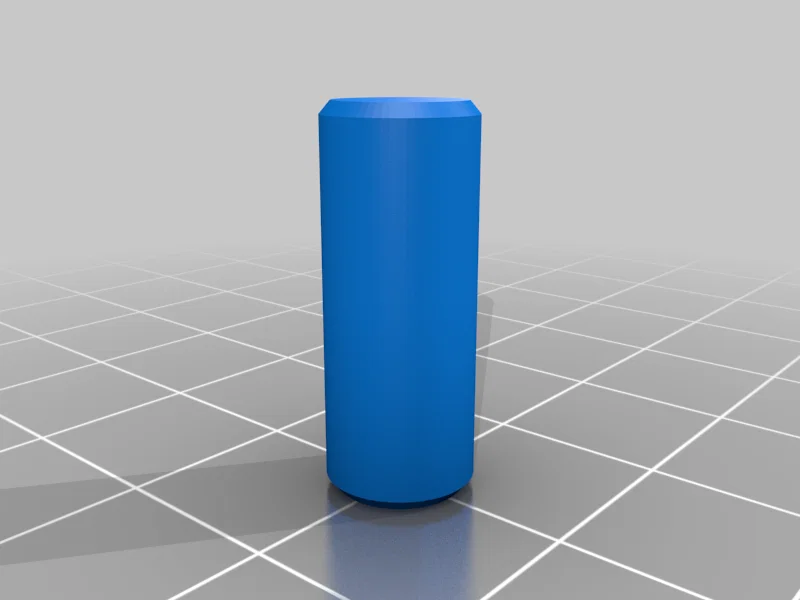

Joiner là một miếng rất nhỏ để nối hai nửa cầu thang nên sẽ in rất nhanh. Có thể bạn sẽ cần scale joiner lên hoặc xuống một chút tùy theo độ chính xác kích thước của máy in. Lưu ý là trừ khi bạn có đúng chai Dr. Pepper 1.5 liter giống tác giả dùng, nếu không thì bạn sẽ phải scale tất cả các part để vừa với chai bạn dùng làm vỏ ngoài của tower. Lần làm đầu tiên mình dùng chai Smart Water 1.5 litre, và theo hướng dẫn của tác giả thì scale model lên 3.5%. Gần đây mình dùng chai 1.5 litre của Walmart (nhỏ hơn Smart Water một chút), và chai này vừa đẹp khi scale mọi thứ lên 1.5%. Bản cầu thang remix này đang để nguyên kích thước (unscaled), nên bạn hãy scale nó giống hệt như cách bạn scale cầu thang bản gốc (chưa chỉnh sửa).

Print Settings

Printer Brand:

Anet

Printer:

A8

Rafts:

No

Supports:

No

Resolution:

.2

Infill:

20%

Filament: Doesn't matter... Doesn't matter... Doesn't matter...

Notes:

Hai phần cầu thang của bản remix này in đúng theo hướng đặt sẵn (as oriented) mà không cần supports, nhưng cần bed adhesion thật tốt, nhất là với máy kiểu slinger, nên chắc bạn sẽ muốn thêm brim. Miếng joiner in đúng theo hướng trong file STL và không cần lưu ý gì đặc biệt.

Category: Sculptures
