Bộ chuyển đổi VESA cho màn hình Odyssey G9 OLED 1

7 hình

Dụng Cụ Tiện Ích

Bộ chuyển đổi VESA cho màn hình Odyssey G9 OLED

Tác giả PlasticPusher_386185

Lượt tải
395
Lượt thích
25
Lượt coi
1.938

File 4 2,5 MB

  • SAMSUNG_Odyssey_G9_OLED_Square_Nut_1776579617.3mf3MF · 525,9 KB
  • SAMSUNG_Odyssey_G9_OLED_HexNut_1776579618.stlSTL · 922,1 KB
  • SAMSUNG_Odyssey_G9_OLED_HexNut_1776579620.stepSTEP · 665,8 KB
  • SAMSUNG_Odyssey_G9_OLED_HexNut_1776579621.3mf3MF · 483,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

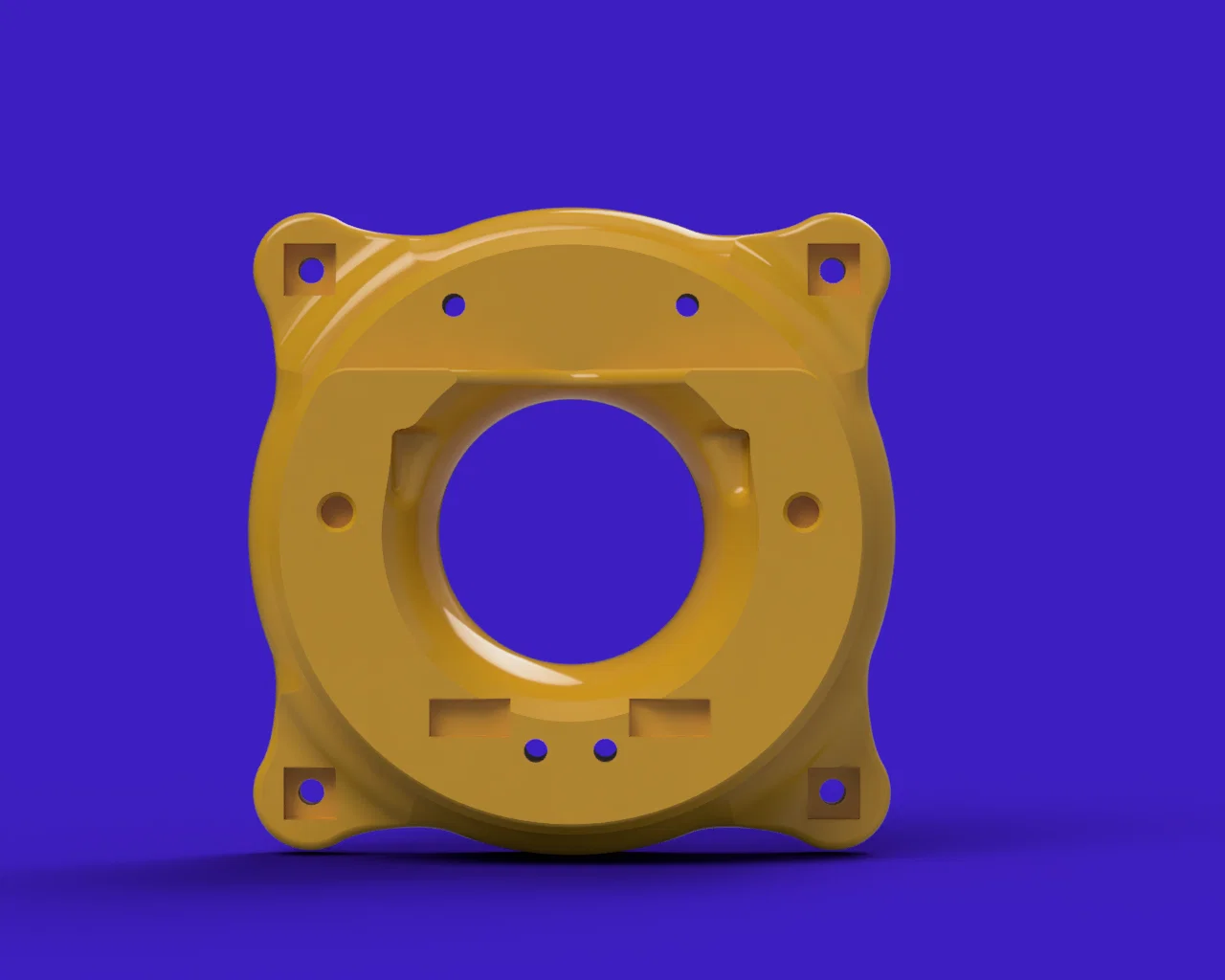

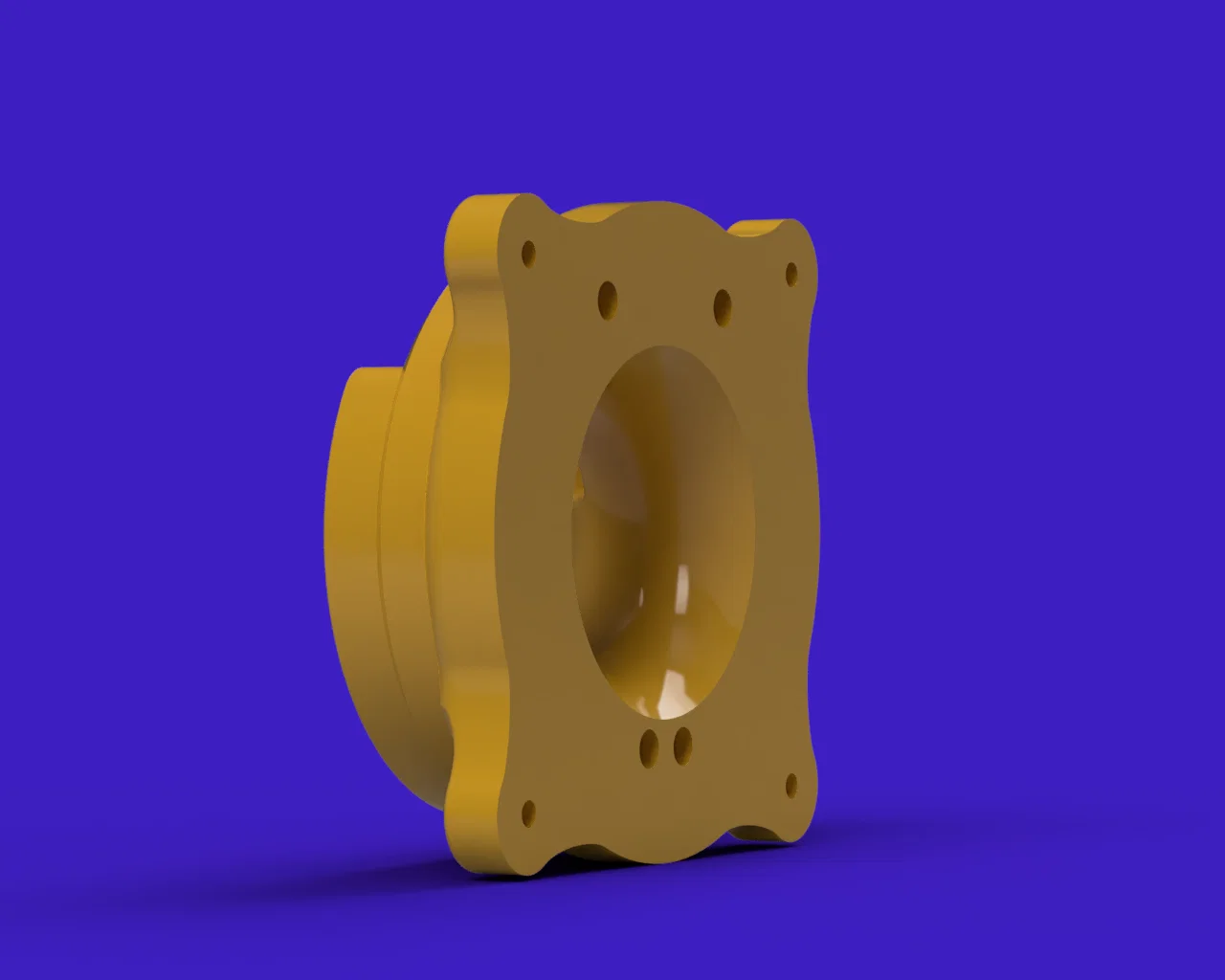

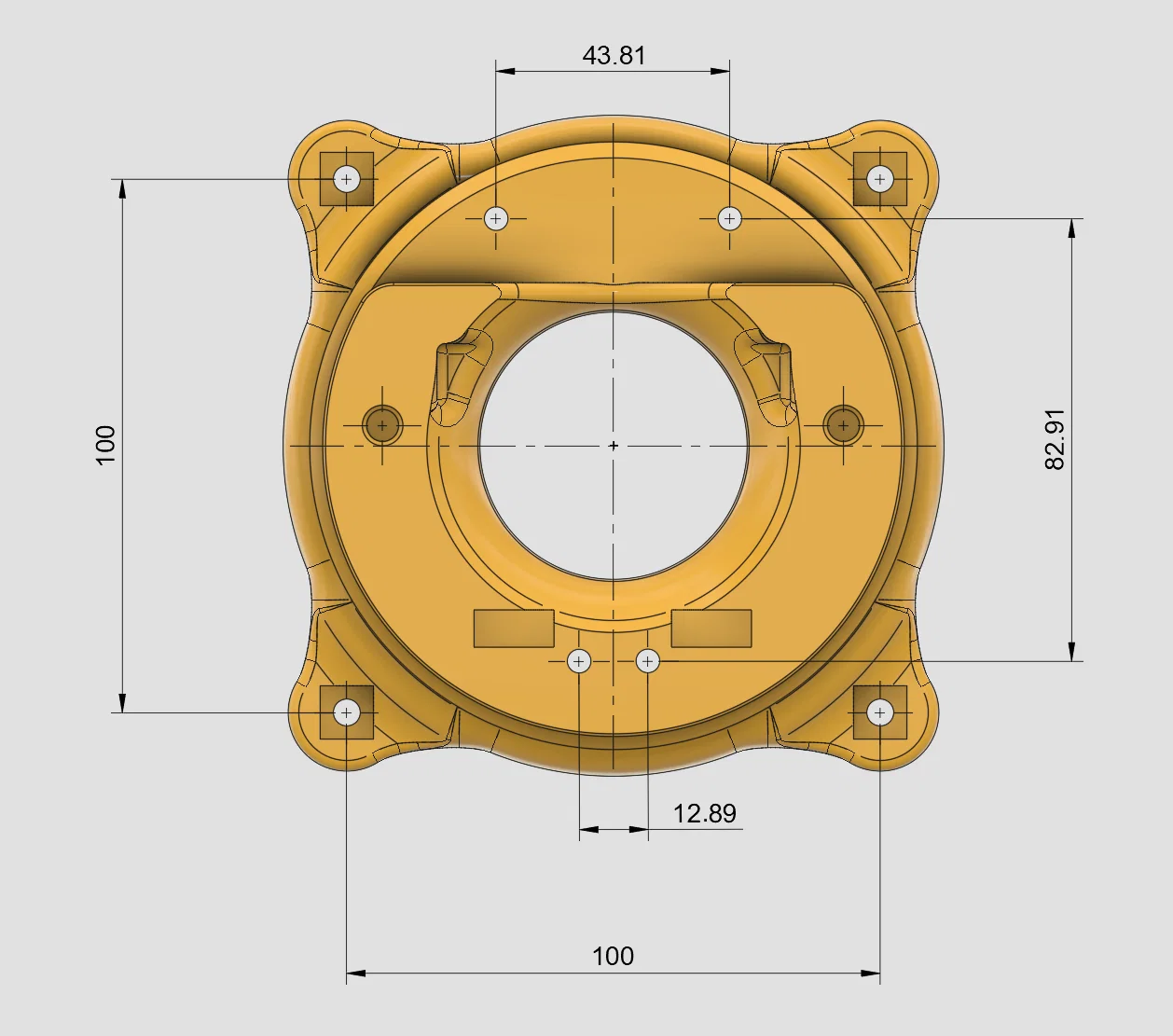

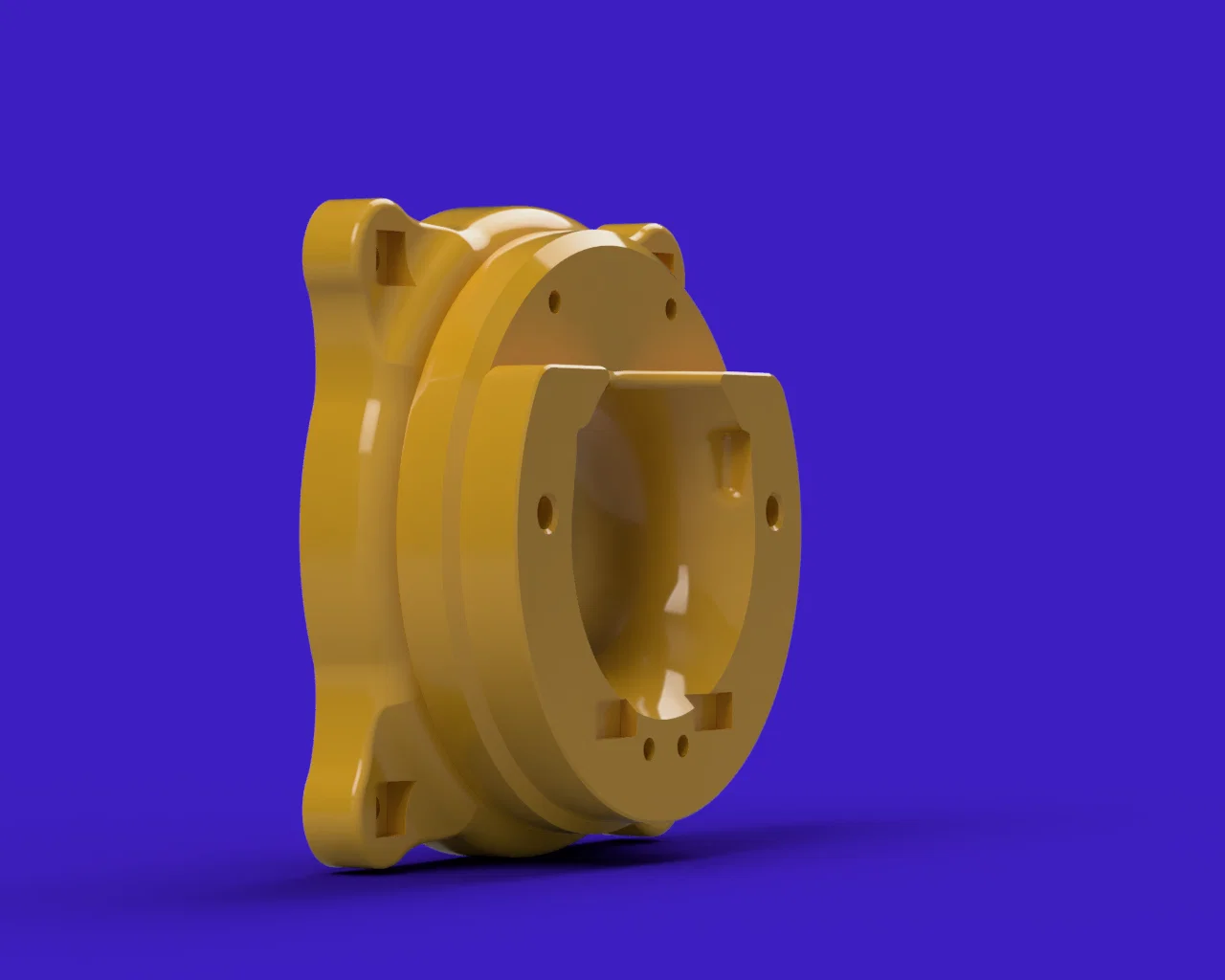

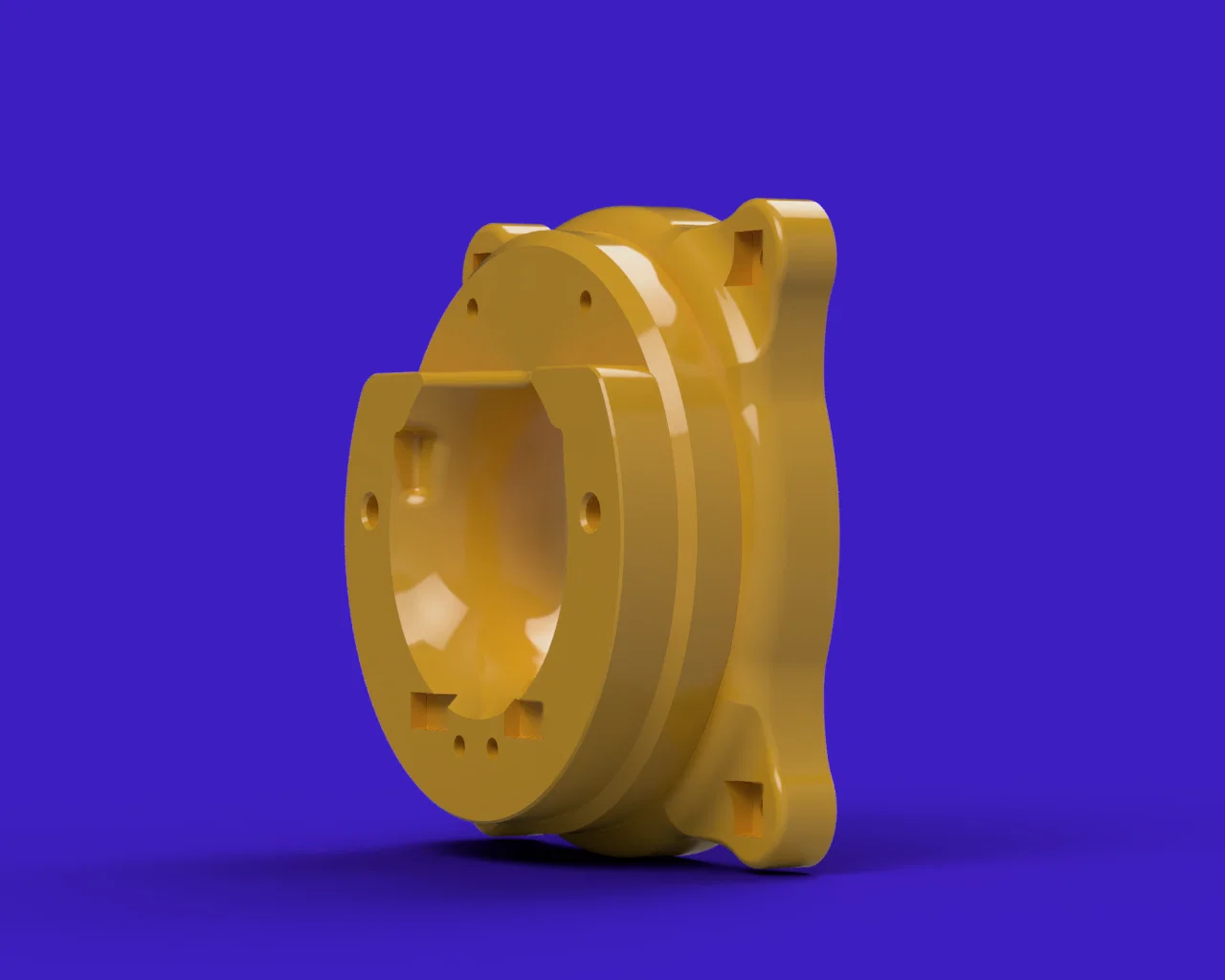

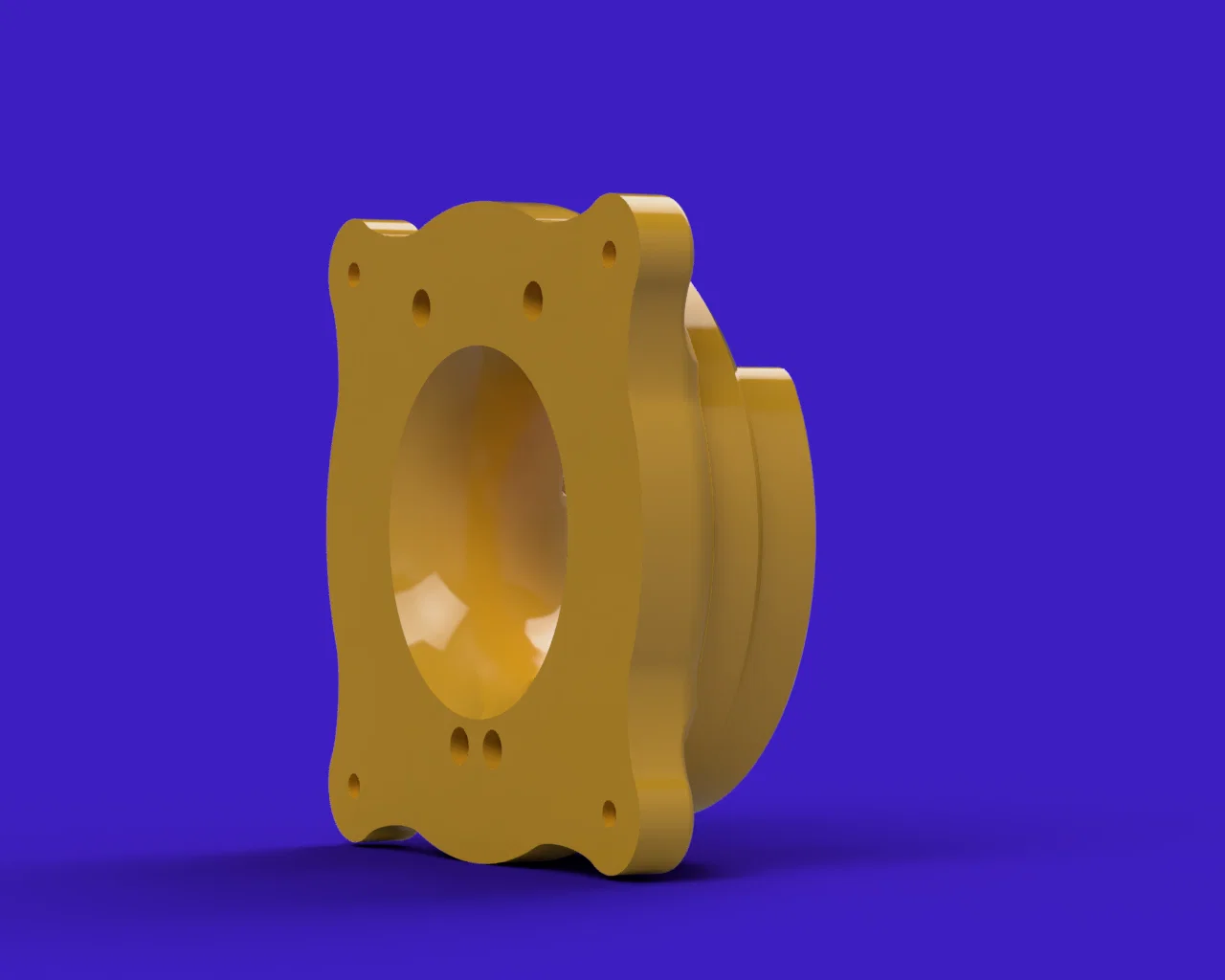

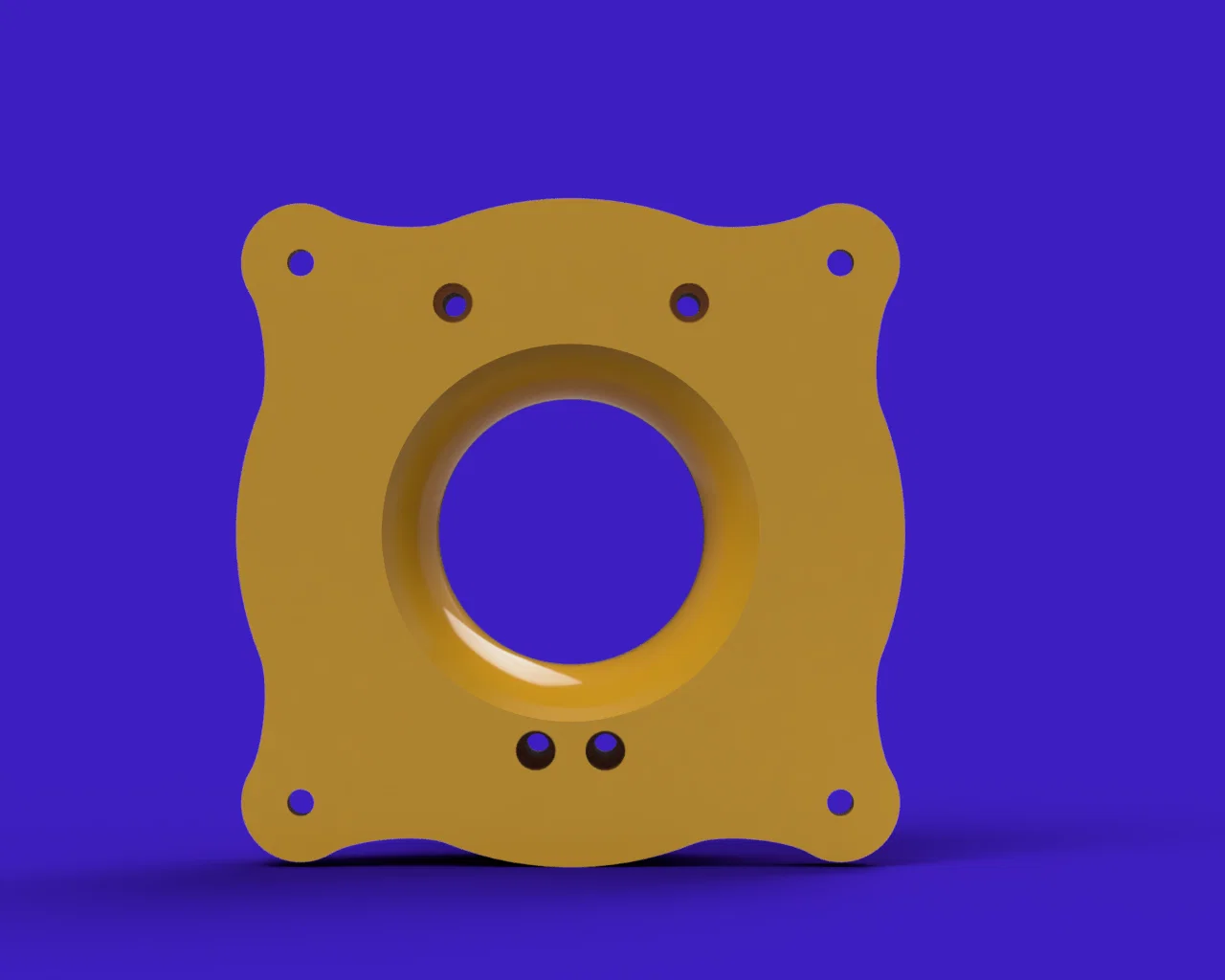

Đây là bộ chuyển đổi VESA dành cho màn hình SAMSUNG Odyssey G9 OLED.

Mình nhận ra phiên bản OLED có phần ngàm khác so với dòng QLED, nên mình đã chụp hình và tự thiết kế lại một cái. Mình đang sử dụng cái này và thấy rất ổn định.

Những gì bạn cần

  • 4 ốc M4x30mm (để kết nối màn hình với bộ chuyển đổi)
  • 4 đai ốc vuông M5 (nếu bạn nào cần phiên bản dùng đai ốc lục giác, cứ nhắn mình biết nhé CẬP NHẬT: đã có sẵn)
  • 4 ốc M5 tùy chọn (tùy thuộc vào loại ngàm VESA của bạn)

Thiết lập in ấn

Để đảm bảo độ chắc chắn, mình in bằng nhựa PETG với các thông số sau. Bộ chuyển đổi cầm rất cứng cáp.

  • 10 tường (walls)
  • 5 lớp trên, 5 lớp dưới
  • Độ lấp đầy (infill) 30% kiểu tri-hexagon
  • Đầu phun 0.4mm, độ dày lớp in 0.2mm

Vì mình có sẵn đai ốc vuông nên đã dùng loại đó cho thiết kế ban đầu. Nếu mọi người cần bản dùng đai ốc lục giác thì cứ nhắn mình.

CẬP NHẬT ngày 25/07/2024

  • Đã tải lên phiên bản Odyssey G9 OLED dùng đai ốc lục giác (bản đầu tiên bị sai kích thước đai ốc, giờ thì đã chuẩn rồi nhé).

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
4
Tổng dung lượng
2,5 MB
File lớn nhất
922,1 KB
