Giá đỡ Filament Sensor trục Z cho Ender-3 V3

Mẫu này được thiết kế để dùng chung với và sẽ cần thêm vài con ốc cùng một sợi cáp nối dài, nhưng không làm thay đổi vĩnh viễn gì trên máy in – bạn chỉ cần tháo các món phụ kiện ra là xong. Nếu bạn thích kiểu bracket gắn phía trên thì xem .

Note: Mẫu này không vừa với bản Plus vì kích thước khung khác. Xem bộ sưu tập của mình: Ender-3 V3 Plus Collection.

Phần cứng cần thêm

Bạn sẽ cần thêm 2 con ốc M3x12 (hoặc M3x16 nếu bạn cũng dùng mẫu Ender-3 V3 Z-Axis Nebula Camera Mount) và một sợi cáp nối dài cho Sensor. Sau vài lần thử sai, cuối cùng mình cũng tìm được sợi cáp “chuẩn bài” không cần chế hay hàn. Bạn cứ tìm cụm từ “XH 2S LiPo battery balance extension lead” loại dài 200mm trên cửa hàng online bạn hay mua là sẽ vừa khít. Nhớ đối chiếu hình ảnh lại cho chắc (vì 2S mà lại là 3 pin, hơi ngược đời).

In 3D

In Sensor Bracket với 3/3/3 walls/top/bottom và 15% infill, để phần chữ dựng thẳng – không cần supports. Mình khuyên dùng PLA+ hoặc PETG để chắc hơn.

Lắp ráp

Trước tiên tắt máy in!

Sau đó nhìn phía sau chỗ filament sensor đang gắn. Rút cẩn thận dây điện khỏi sensor, tháo ống PTFE (ấn vào vành của phần đang giữ ống để nhả ra) và tháo kẹp cụm dây lớn. Tiếp theo tháo các con ốc đang giữ Sensor và cái Clip – giữ lại để gắn qua Bracket mới.

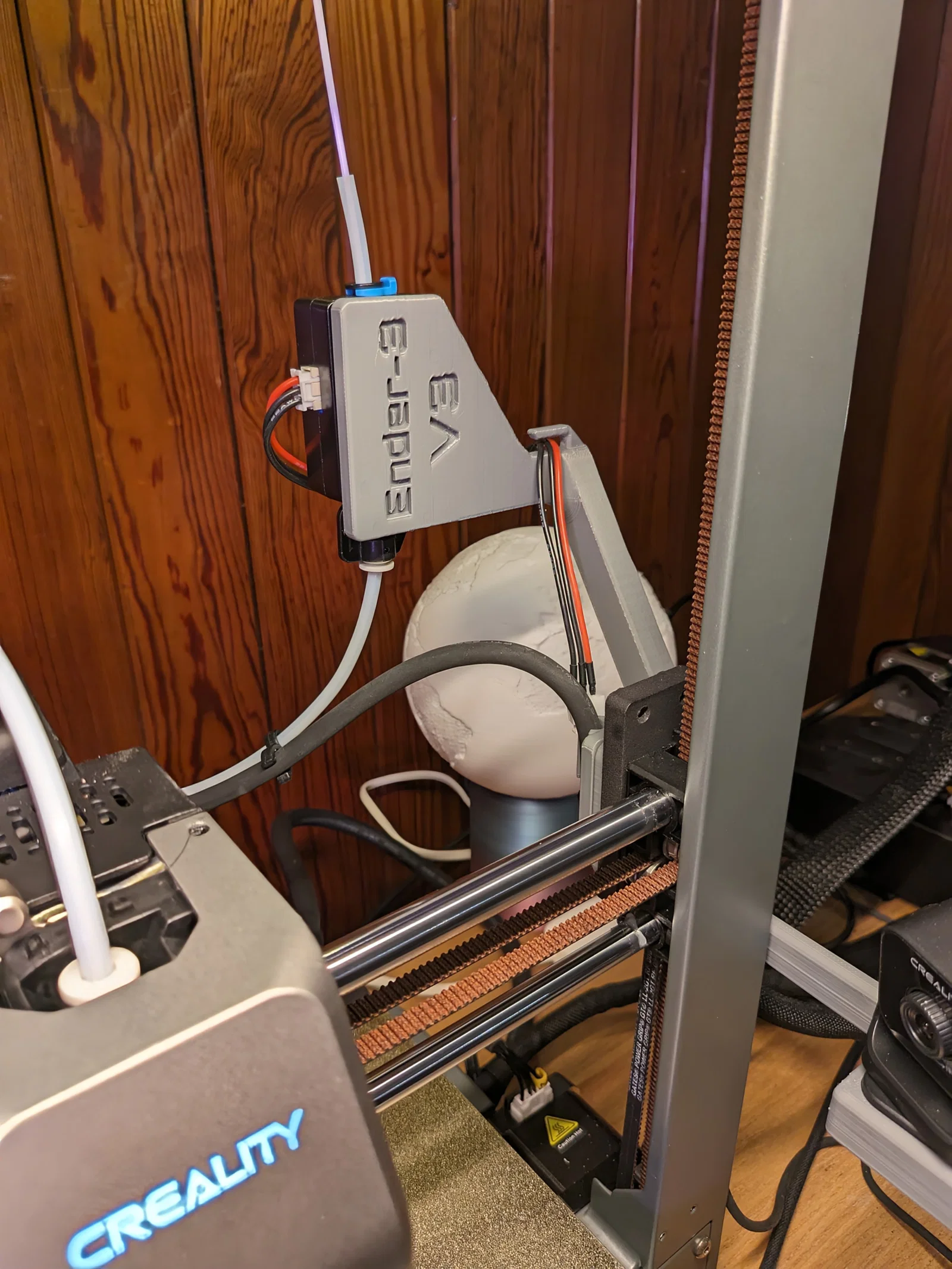

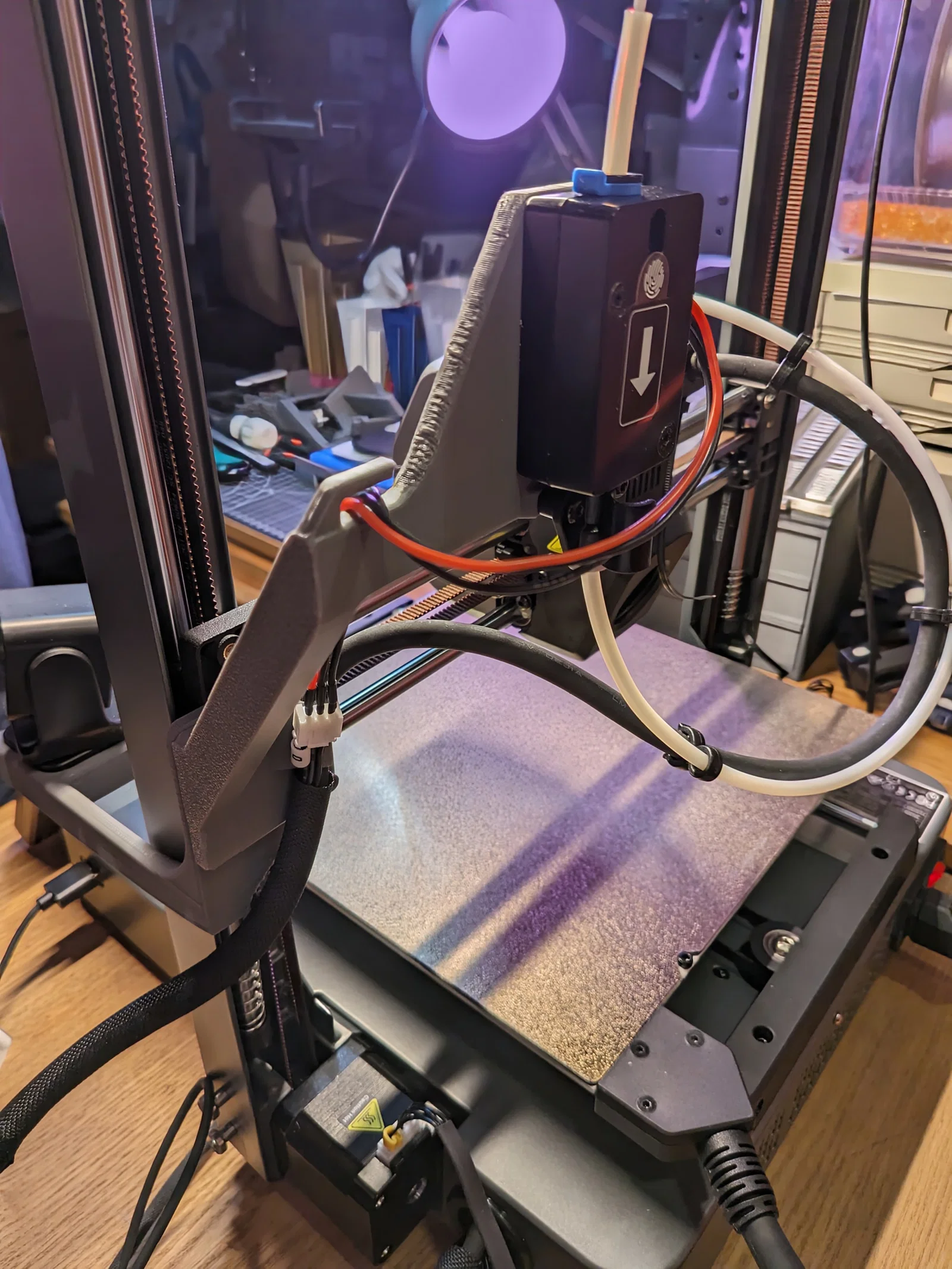

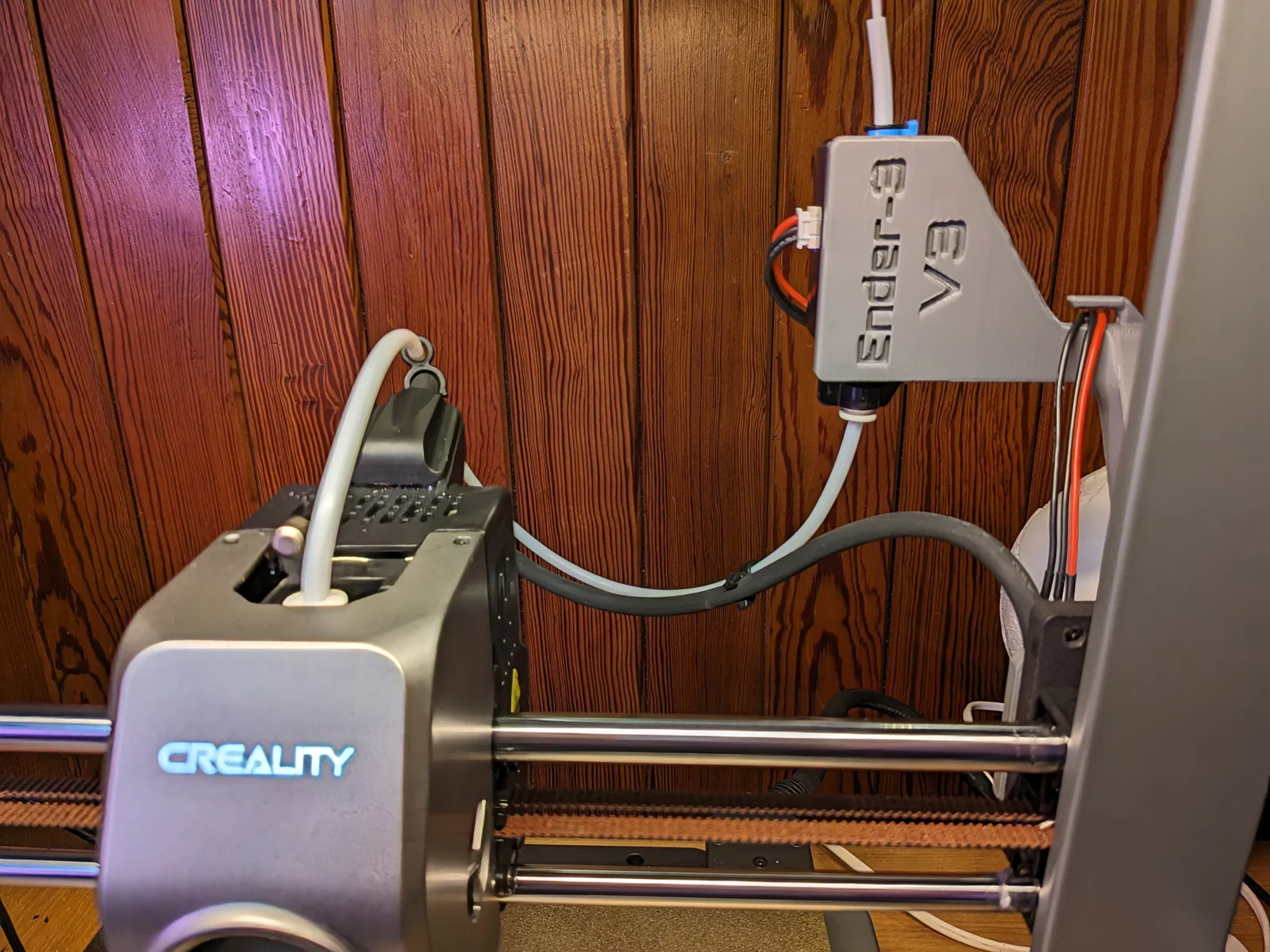

Giờ bắt Sensor và Clip của nó lên Bracket mới. Dùng ốc M3 mới của bạn để bắt đầu còn lại của Bracket vào đúng vị trí chỗ bracket cũ. Gắn sợi extension lead vào Sensor và kẹp cụm dây lớn vào đúng vị trí trên cable clip ở đầu Bracket phía máy in. Quấn sợi extension lead vòng quanh Sensor rồi đưa vào rãnh dẫn dây (cable guideway), sau đó cắm vào đầu phía máy in. Cuối cùng gắn lại ống PTFE, lần này gắn ở phía dưới.

Bật máy in lên và nạp filament – đảm bảo bạn Home đầu in không bị vướng gì và máy nhận filament. Rồi chạy Input Shaping là xong!
