Giá đỡ rack 19-inch dạng module cho Ubiquiti Unifi USW-Lite-8 PoE

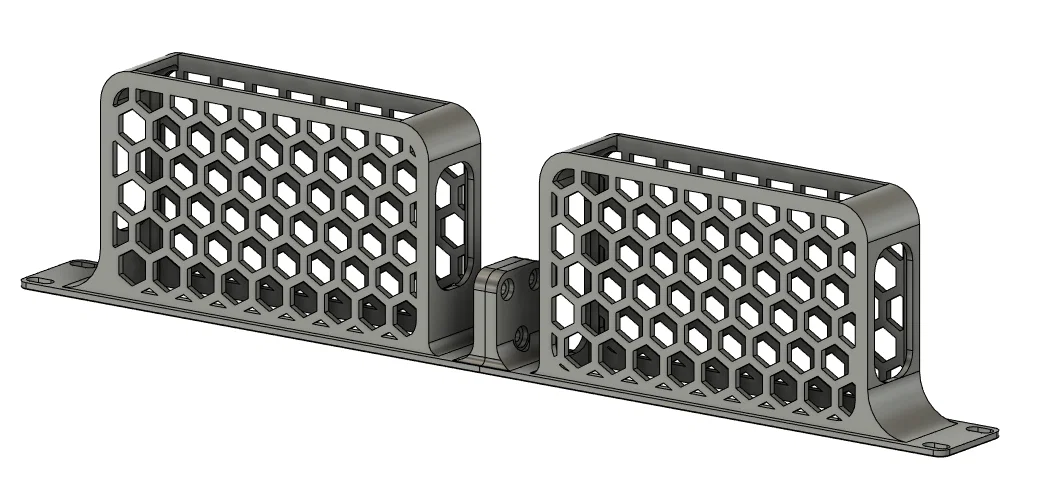

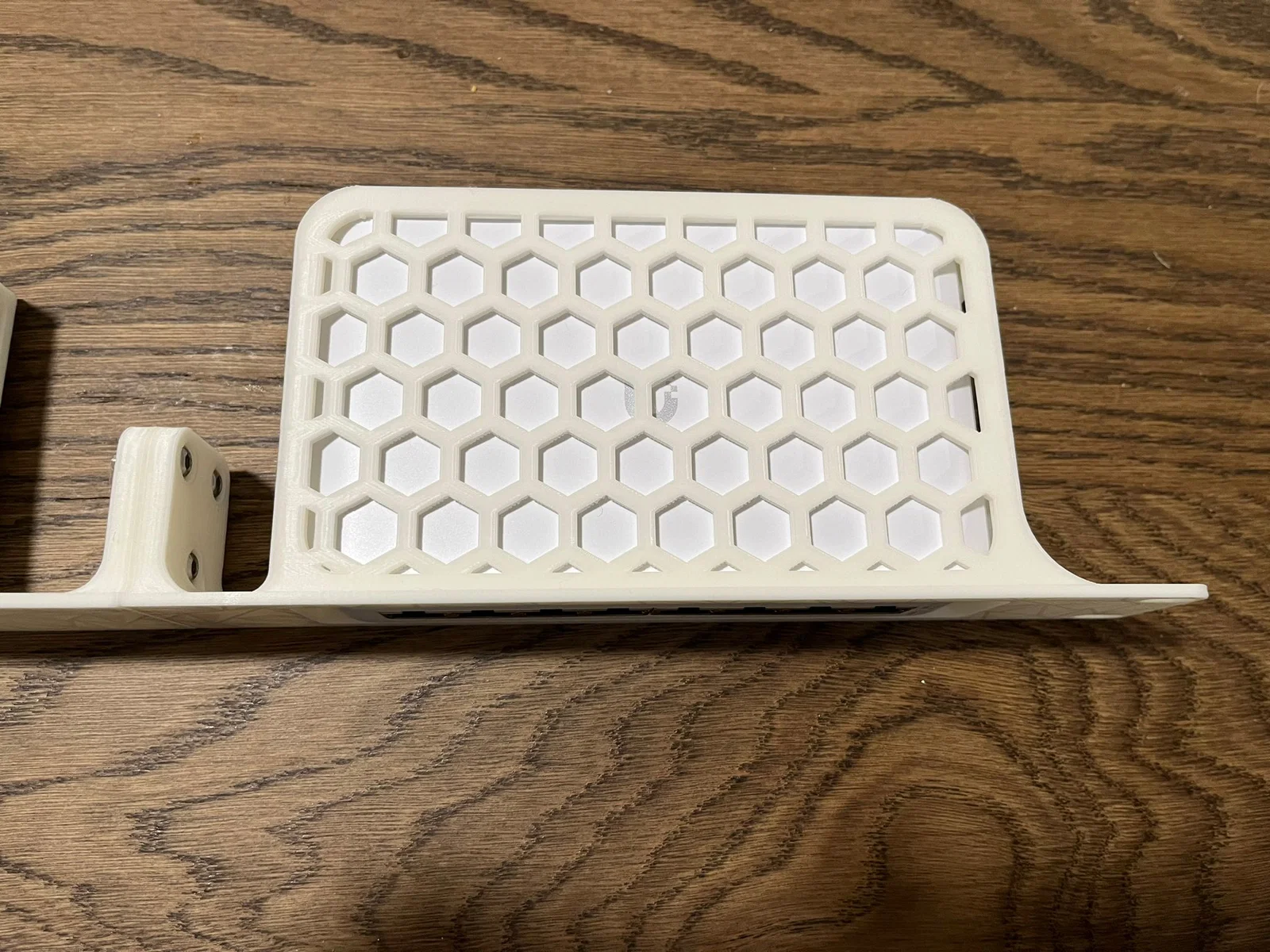

Một bộ rack mount 19-inch dạng module, gồm 2 phần, dành cho Ubiquiti Unifi USW-Lite-8 PoE.

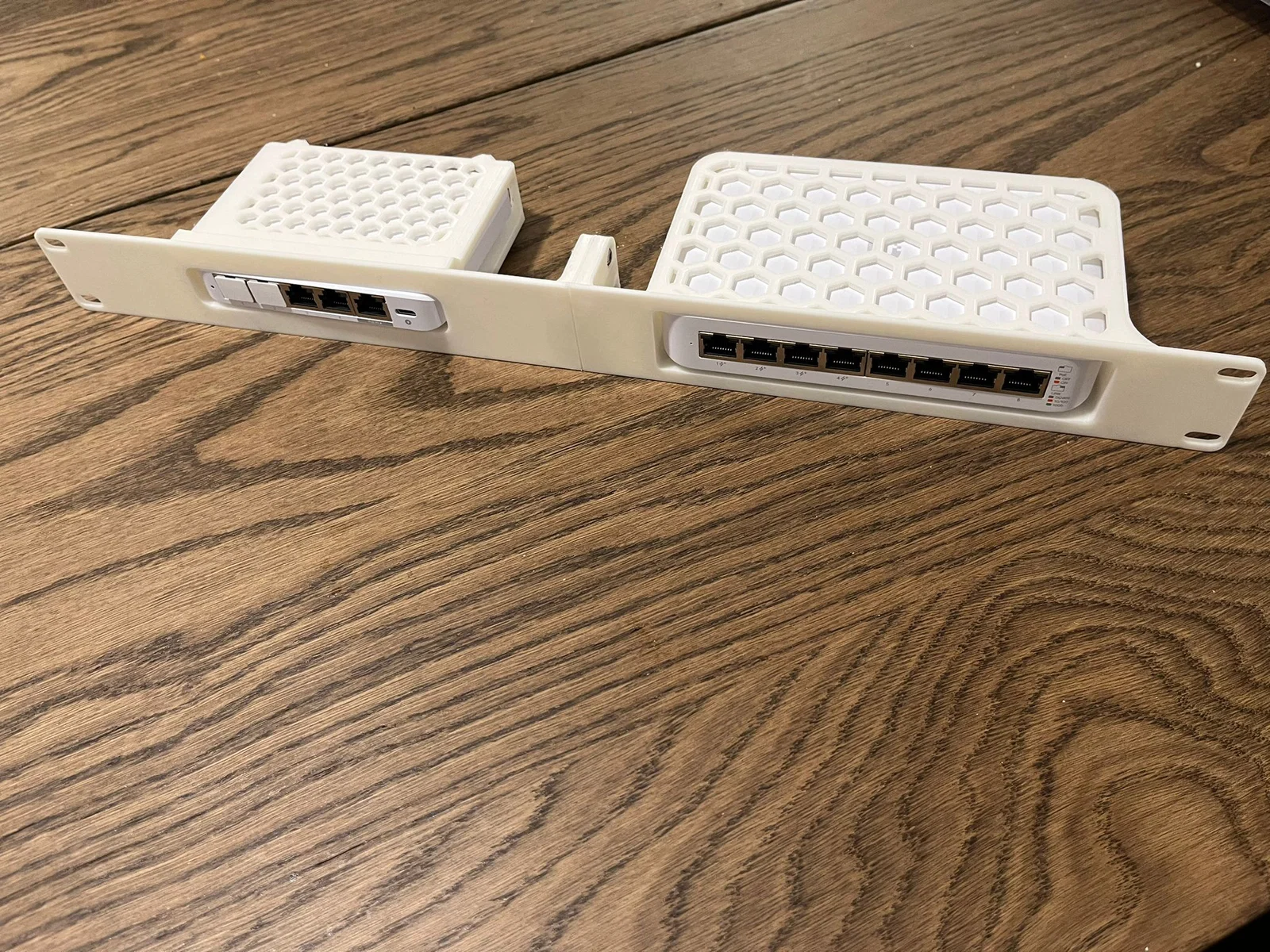

Bộ ngàm này là một phần trong hệ thống rack mount 19-inch dạng module do mình thiết kế, bạn có thể phối/hai lắp các module với những mount khác. Xem các mẫu của mình ở đây để tìm thêm những module mount 19-inch khác.

Parts

• 3x ốc M5 (chiều dài tối thiểu: 12mm, khuyến nghị: 16mm).
• 3x đai ốc (hex nut) M5.

Assembly

LƯU Ý: Các module dùng trong hướng dẫn này chỉ để minh hoạ, và mình dùng chung cho cả series. Có thể sẽ không giống y hệt các file bạn tải ở trang này.

• Để lắp, hãy luồn 3 con ốc vào module Right.

• Sau đó canh thẳng hàng với module Left.

• Tiếp theo, lắp các đai ốc vào ốc, rồi dùng tua vít hoặc lục giác (Allen key).

• Siết ốc đến khi bắt đầu thấy nặng tay và đai ốc đã nằm chắc đúng vị trí. Xong rồi bạn có thể lắp mount lên rack.

Lắp switch

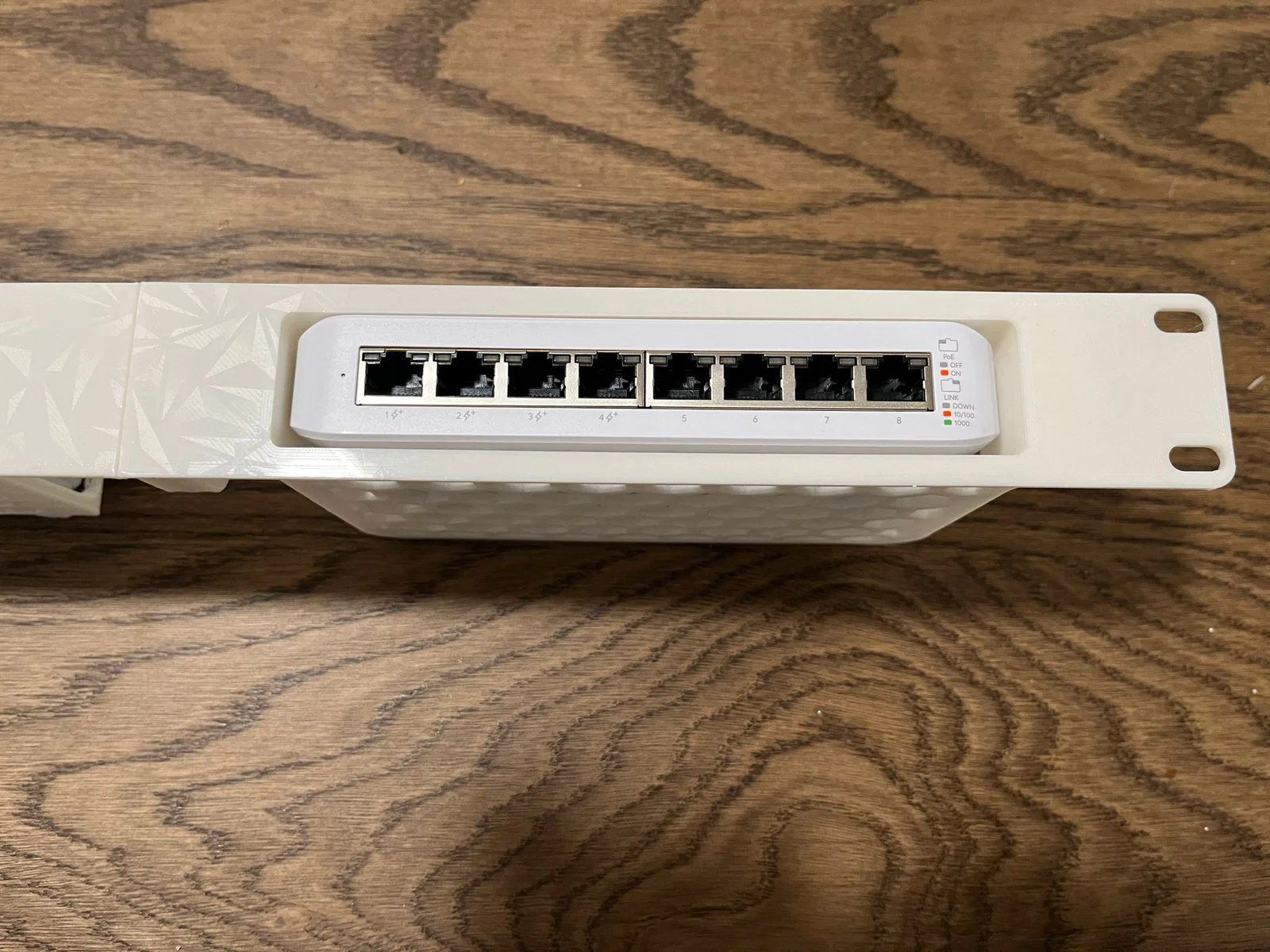

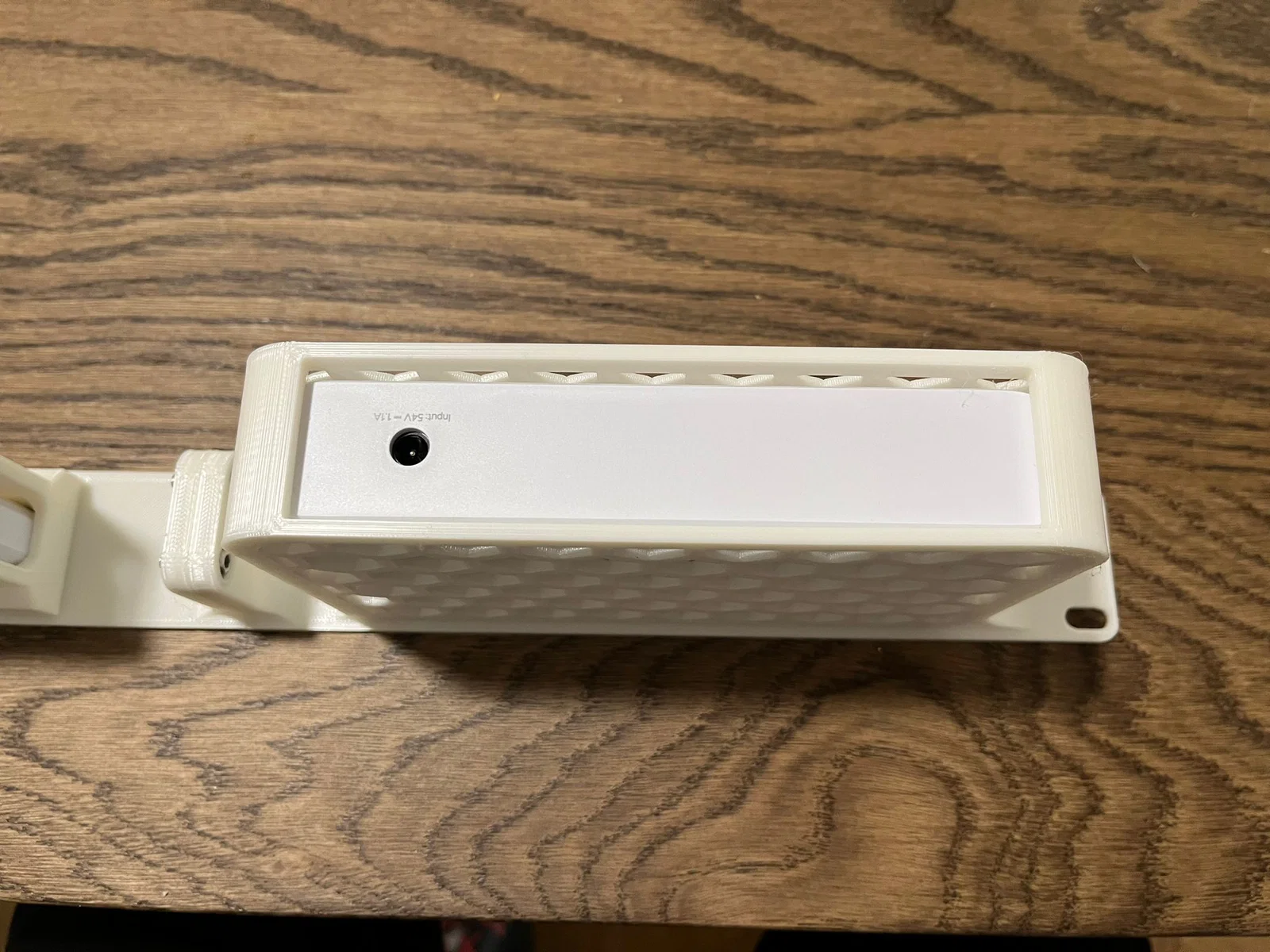

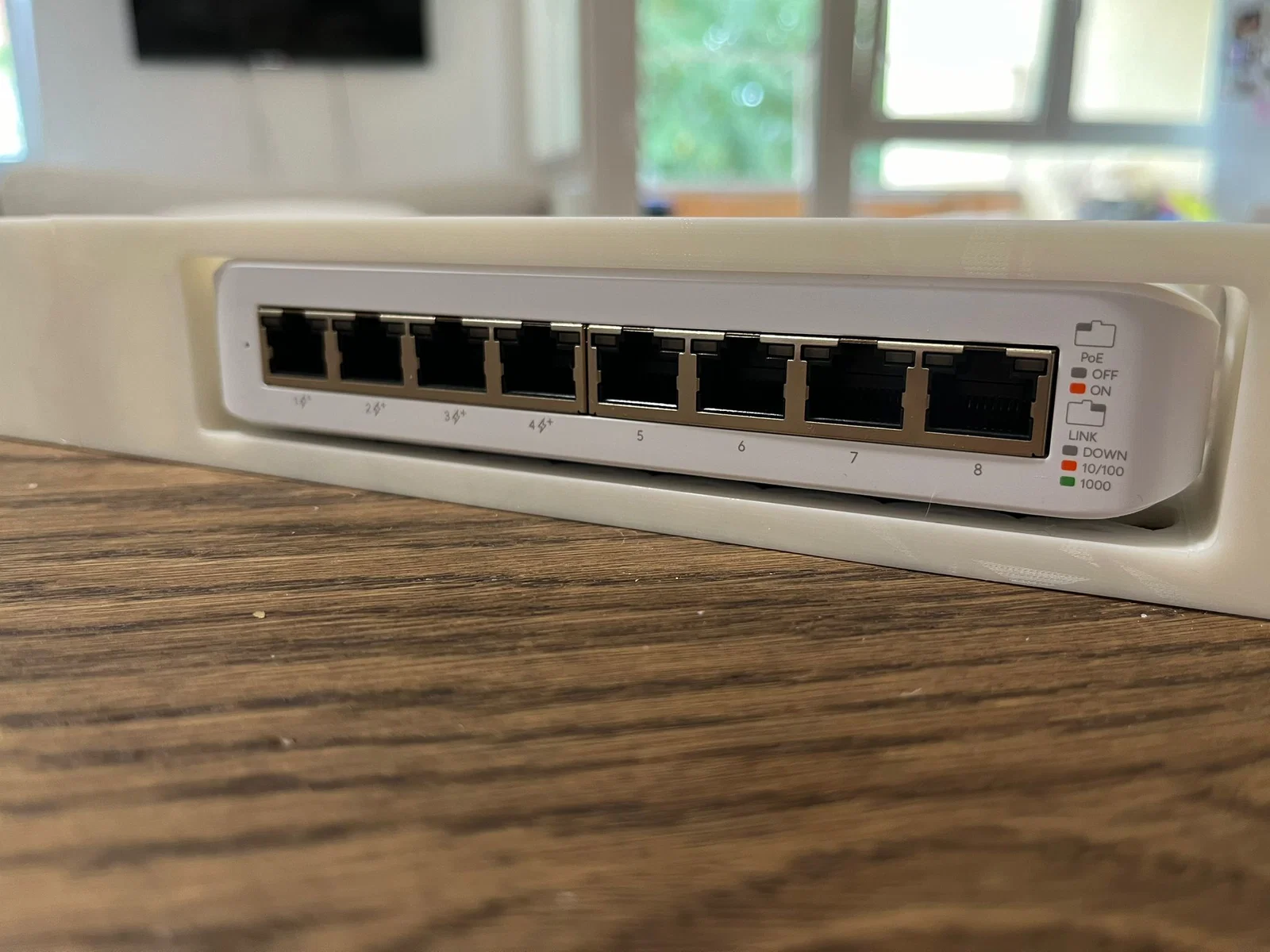

Để gắn switch vào mount này, bạn chỉ cần trượt vào. Nhưng khi chạm tới các chân cao su phía dưới, hãy nhấn nhẹ xuống để chân cao su nén lại và lọt vào mount; sau đó switch sẽ trượt vào và nằm chắc chắn đúng vị trí.

Bạn có thích các mẫu của mình không? Cân nhắc mua cho mình ly cà phê nha ;)

Print Settings

Printer Brand:

Anycubic

Printer:

Custom Mega X

Rafts:

Không quan trọng.

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Infill:

20% hoặc hơn

Filament:

PLA+/PETG/ABS/ASA/Nylon
