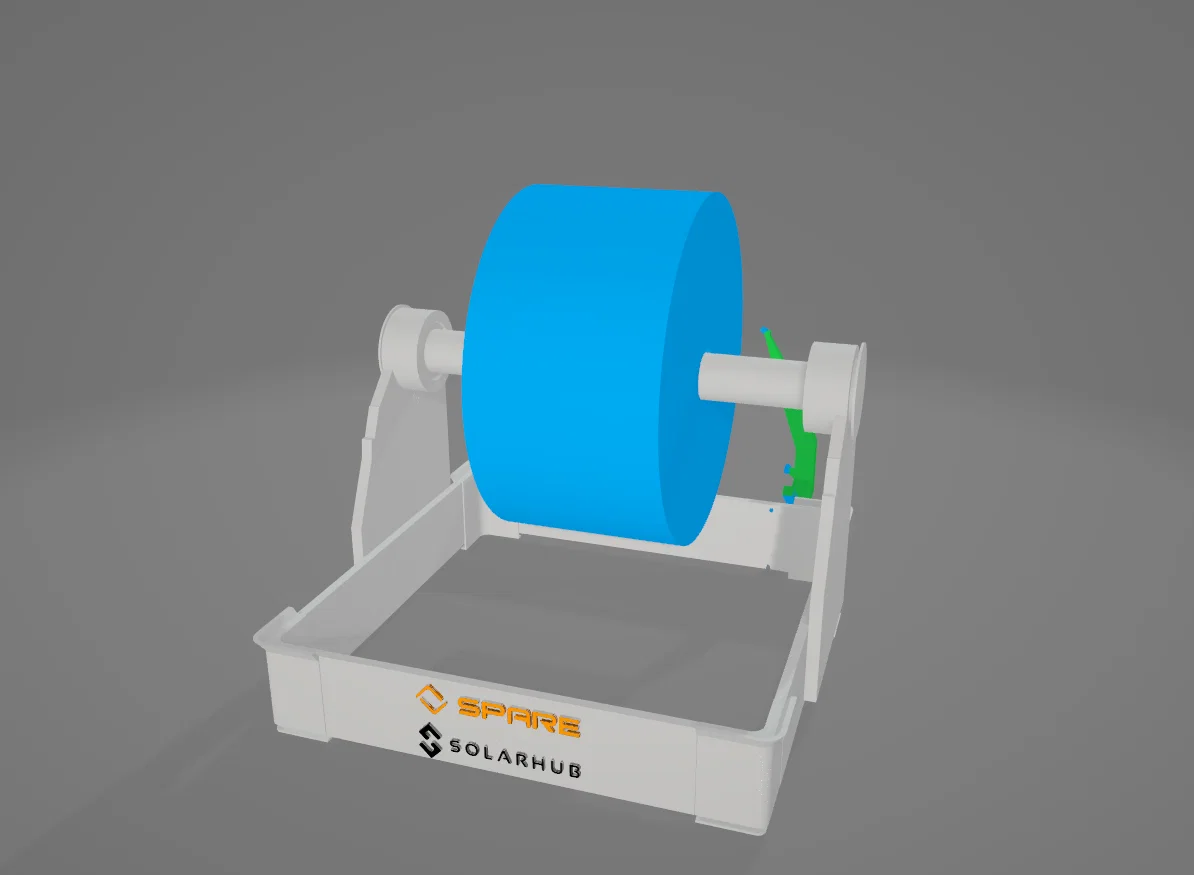

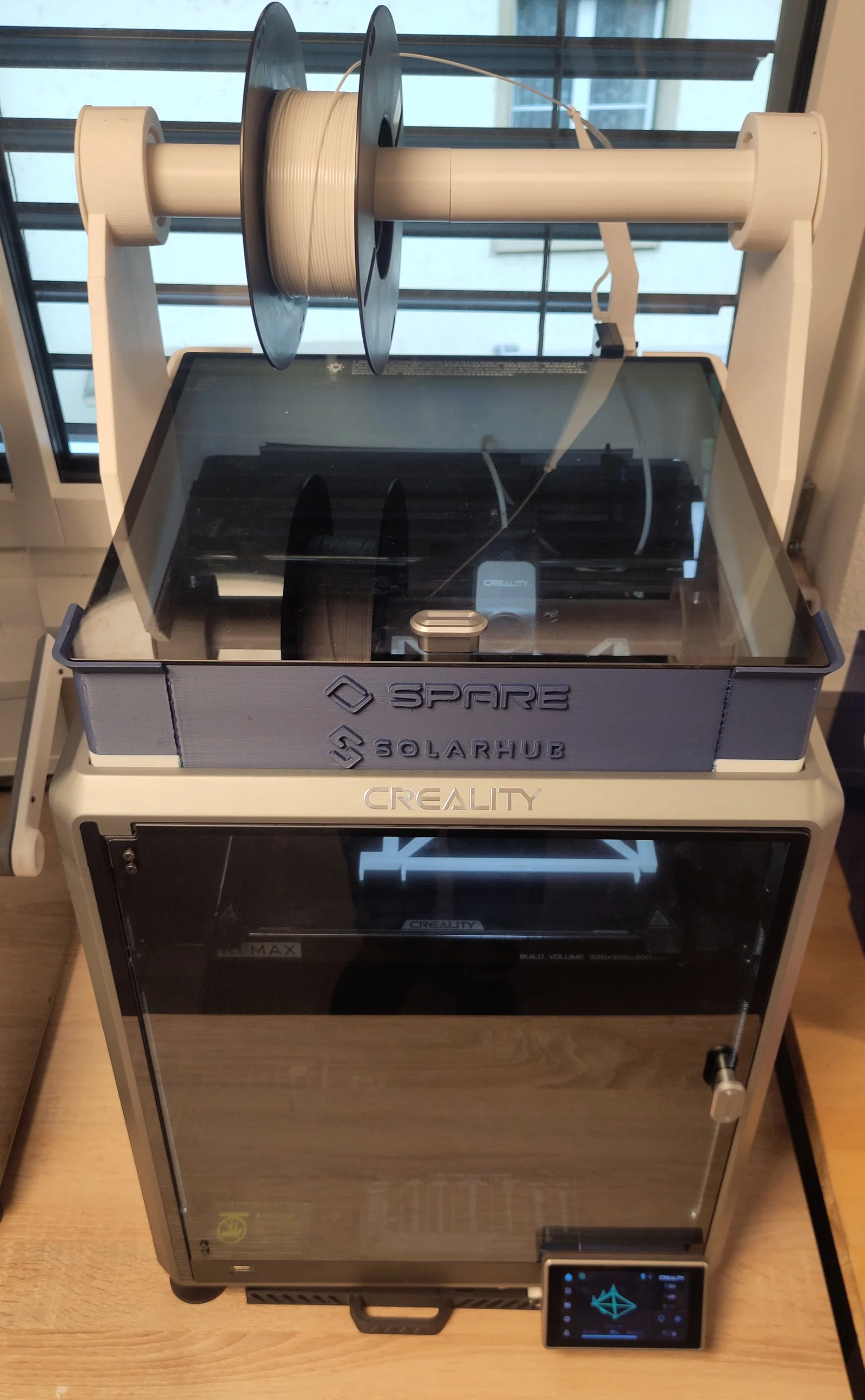

Creality K1 Max Riser + Top Spool Holder & Runout Sensor + Filament Guide (Glass Plate)

Nâng cấp top “xịn” cho K1 Max

• Dời Filament Runout Sensor ra bên ngoài
• In không dùng glass plate và runout-sensor cho các vật liệu giòn/dễ gãy
• Hỗ trợ spool tới 5kg
• Giảm ma sát/kẹt bên trong ống PTFE
• Chỉ cần 2 vít M3 + đai ốc, tận dụng lại toàn bộ linh kiện zin

Hướng dẫn lắp ráp
\==== Vật liệu cần chuẩn bị ====

• 2x vít M3*30
• 2x đai ốc M3

\==== In 3D ====

• Tụi mình rất khuyến nghị in toàn bộ bộ phận (hoặc ít nhất là phần lưng và 2 góc lưng) bằng ABS, hoặc vật liệu chịu nhiệt khác: Nhiệt sẽ bốc lên, và PLA sẽ nhanh bị biến dạng khi nhiệt trong chamber vượt 50°C, đặc biệt là phía sau nơi filament bị kéo ra.
• Tụi mình dùng infill 20%, dù infill cao hơn có thể cần cho phần “rods” nếu dùng filament nặng hơn; bên mình dùng tới 2kg thì vẫn ổn tới giờ

\==== Lắp ráp ====

1. Tháo Runout-Sensor cùng ống PTFE của nó
   • Trên con K1-Max của tụi mình, đầu connector vào sensor bị dán keo; tụi mình dùng kìm để gỡ lớp dính đó thật nhẹ tay. Làm ngay sau khi vừa in xong sẽ dễ hơn vì keo còn mềm.
2. CẮT DÂY RÚT của dây cáp runout-sensor một cách CẨN THẬN, rồi tháo nắp che rãnh đi dây (cable-canal) phía trên bên phải để kéo dây cáp runout-sensor ra khỏi rãnh bên phải
3. Tháo ống PTFE đang đi ra phía sau
4. Một số bản in, 2 lỗ filament trên miếng lưng (back-piece) có thể chưa đủ lớn:
   Tụi mình dùng lục giác (hex-key) nới lỗ cẩn thận lên khoảng ~2mm để filament đi qua dễ dàng
5. Luồn ống PTFE kèm runout-sensor qua lỗ phía trên (Top-Hole) của back-piece
6. Gắn Runout-Sensor bằng vít M3 & đai ốc. Phần kẹp ống PTFE khá chặt, nên nếu không có vít thì dán băng keo cũng tạm ổn.

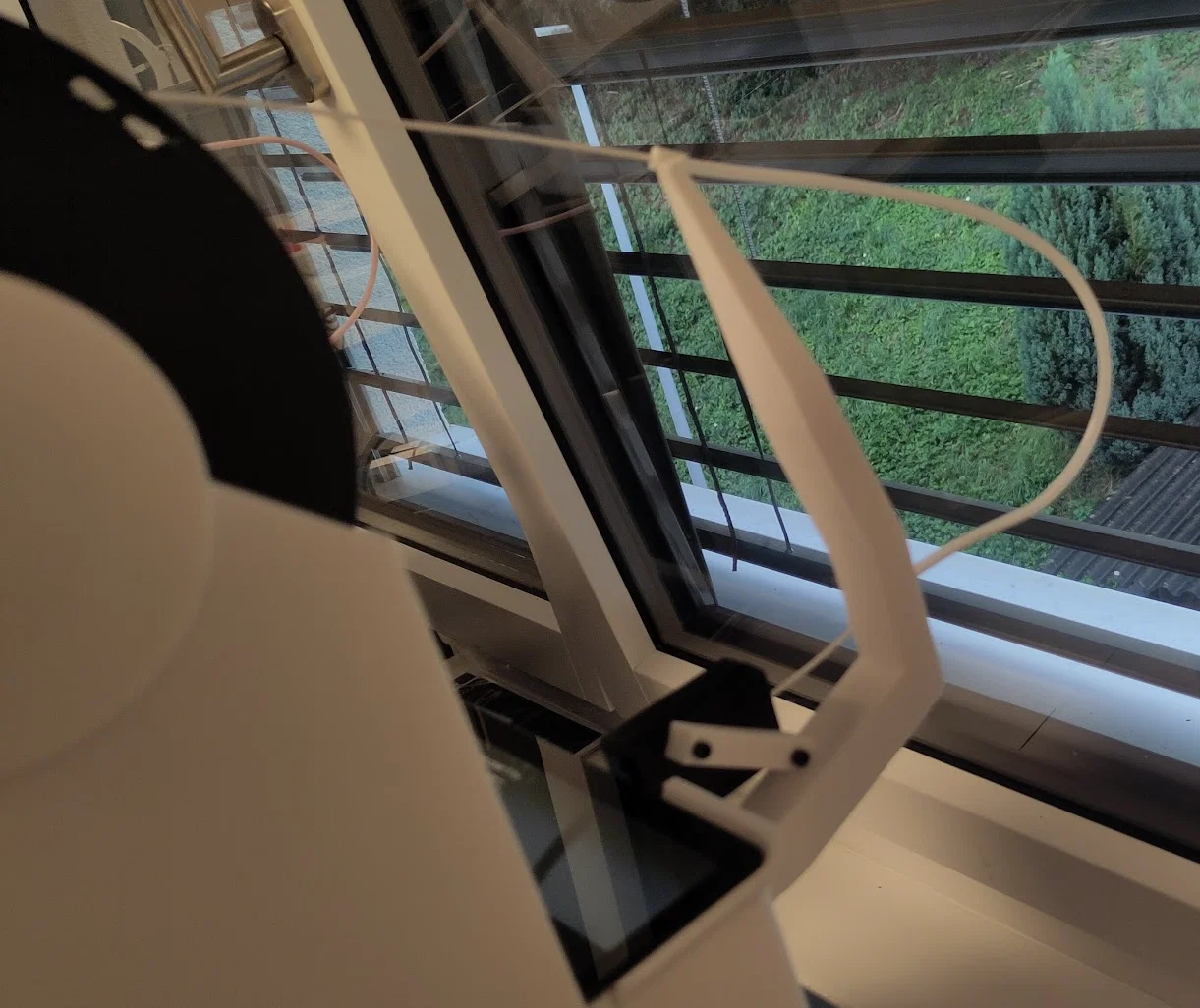

7. Gắn ống PTFE bên ngoài vào phần guide ở phía sau
8. Gắn 4 góc
9. Trượt/đưa nhẹ nhàng các miếng lưng, trước và hông vào đúng vị trí
   • Khi gắn back-piece, nhớ luồn dây và cắm lại vào runout-sensor, đừng quên phần này
10. Recalibrate lại K1 Max để máy quen với trọng lượng mới
