Giá đỡ cuộn filament kết hợp cho K1 Max

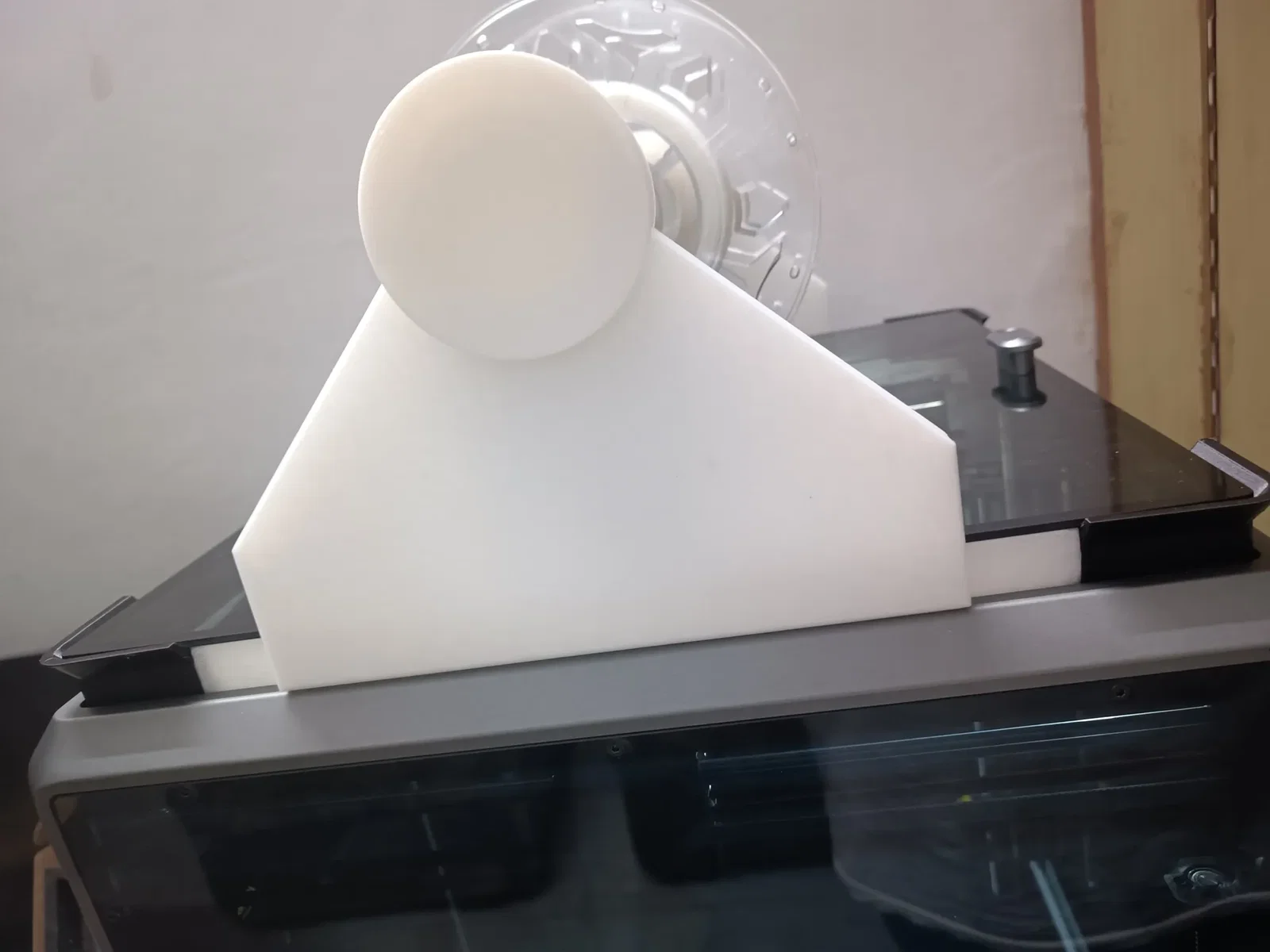

Đây là sự kết hợp giữa giá cuộn dây trên cùng và giá nâng cho K1 Max. Đây là một thiết kế rất cơ bản mà tôi đã tạo ra trong chính Creality Print, haha.

Tôi đã giảm chiều cao của giá nâng được làm bởi Fred Boisselier cho K1 Max của tôi vì tôi cảm thấy nó không cần phải cao như vậy. Nhưng sau đó tôi nhận ra rằng thiết kế giá cuộn dây trên cùng của Mic Kuo sẽ không vừa với nó vì nó được thiết kế dựa trên kích thước nguyên bản.

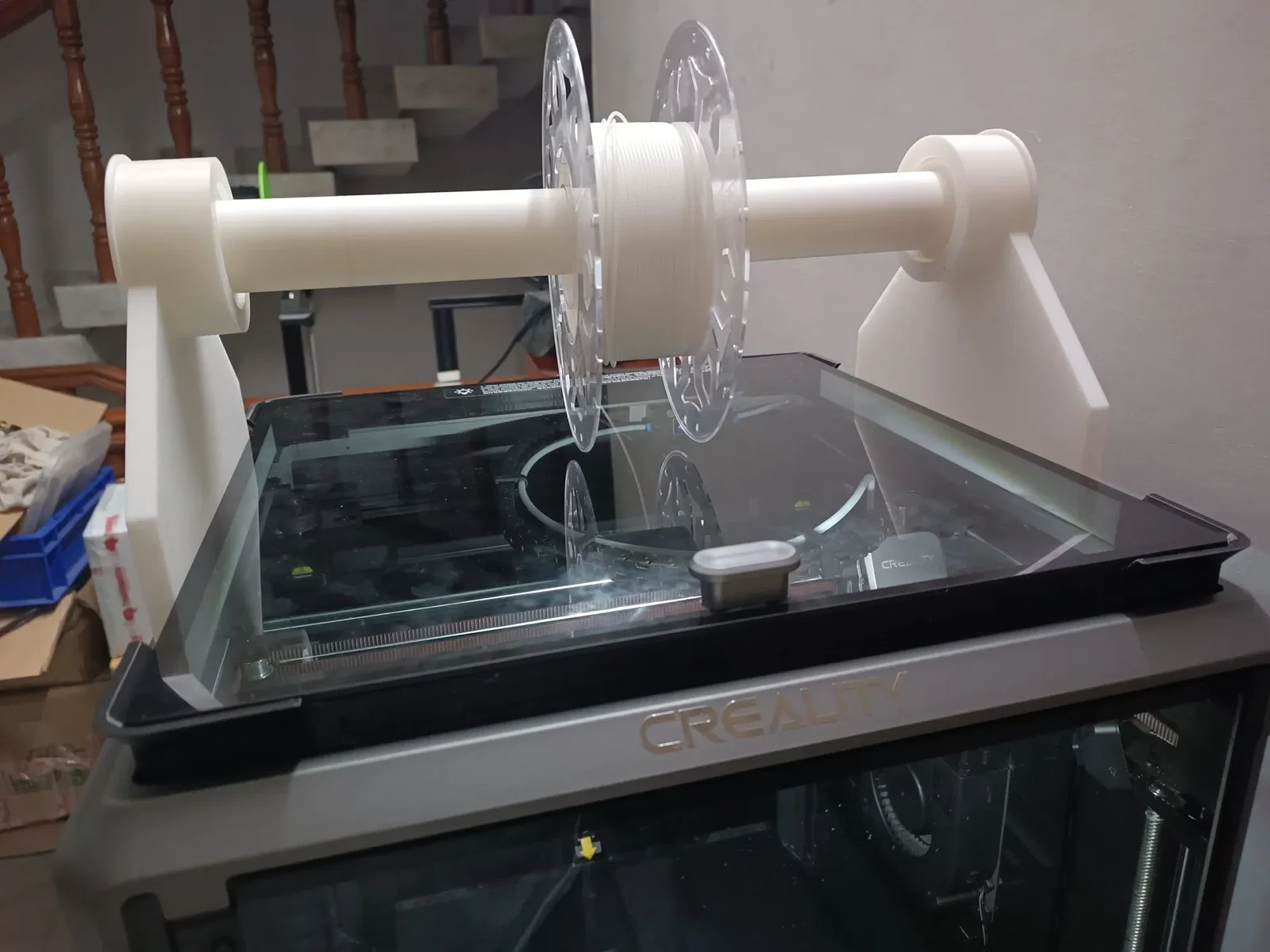

Vì vậy, tôi đã thay đổi hai bên của giá nâng có chiều cao thấp hơn để có thể giữ một cuộn dây tương tự như thiết kế giá cuộn dây, và tái sử dụng Phần B và Phần C, sửa đổi chúng một chút để phù hợp với chiều dài dài hơn.

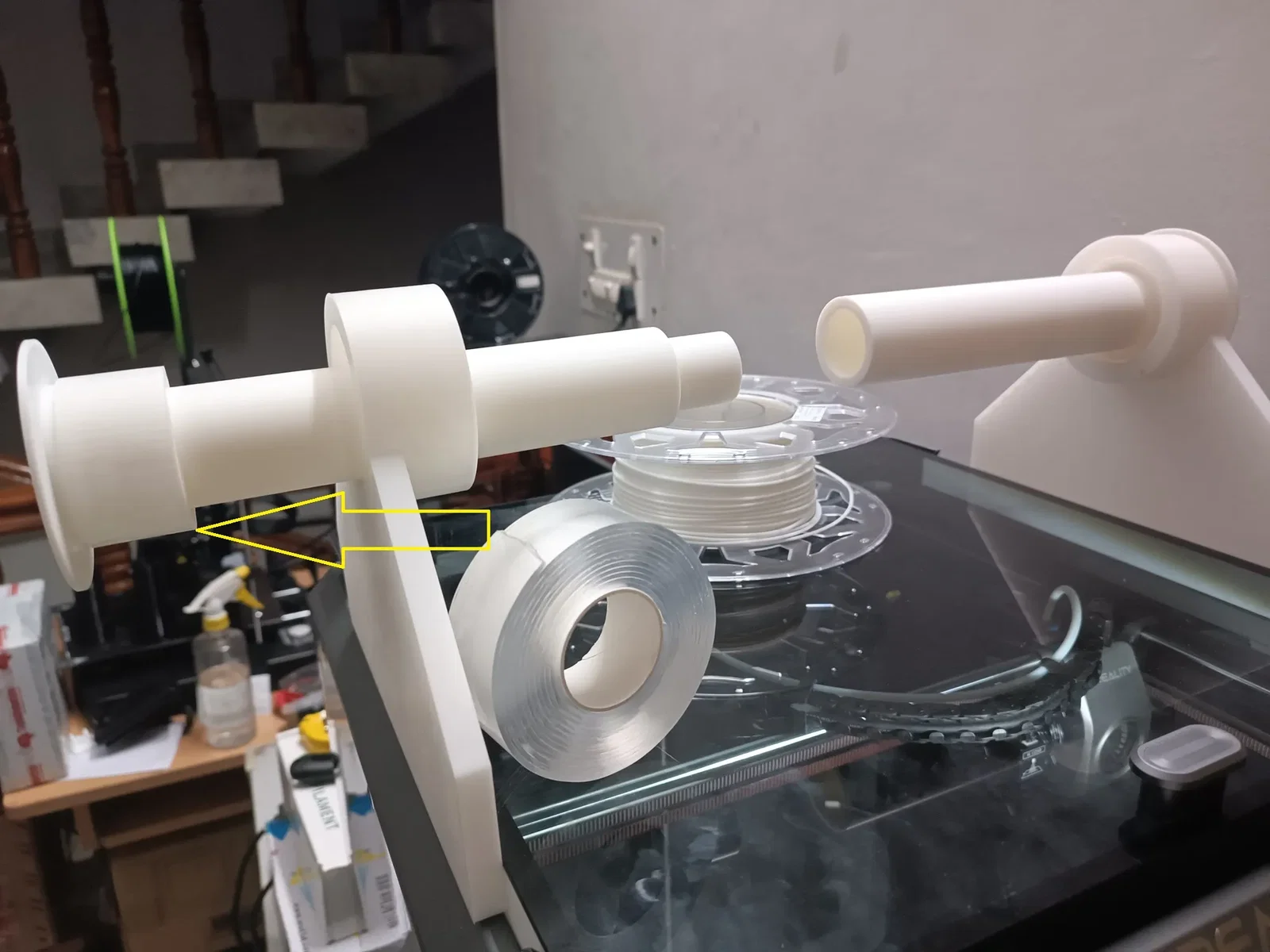

Bạn có thể tháo kính trên cùng và cho cuộn dây vào trực tiếp vào đầu đùn trực tiếp, hoặc bạn có thể để kính trên và cho bowden từ cuộn dây gắn trên cao, cả hai đều hoạt động tốt như nhau. Tôi đã tăng khoảng cách giữa các thanh giá cuộn dây và giá cuộn dây để một lớp băng dính hai mặt (dán chỉ trên một trong hai) có thể được sử dụng giữa chúng, loại bỏ bất kỳ tiếng kêu nào khi sử dụng.

Đây là một bản in lớn, tôi đã in tất cả các bộ phận bằng Creality PLA ở độ phân giải 0.26 với 15% độ đặc và tất cả đều đủ tốt cho việc sử dụng của tôi.

Tôi đã sử dụng cái này cho một số bản in trong hai ngày qua và thích nó đủ để chia sẻ. Tôi hy vọng điều này cũng hữu ích cho ai đó khác.
