Quạt để bàn Modular 140mm (Modular Desk Fan 140mm)

Tổng quan:

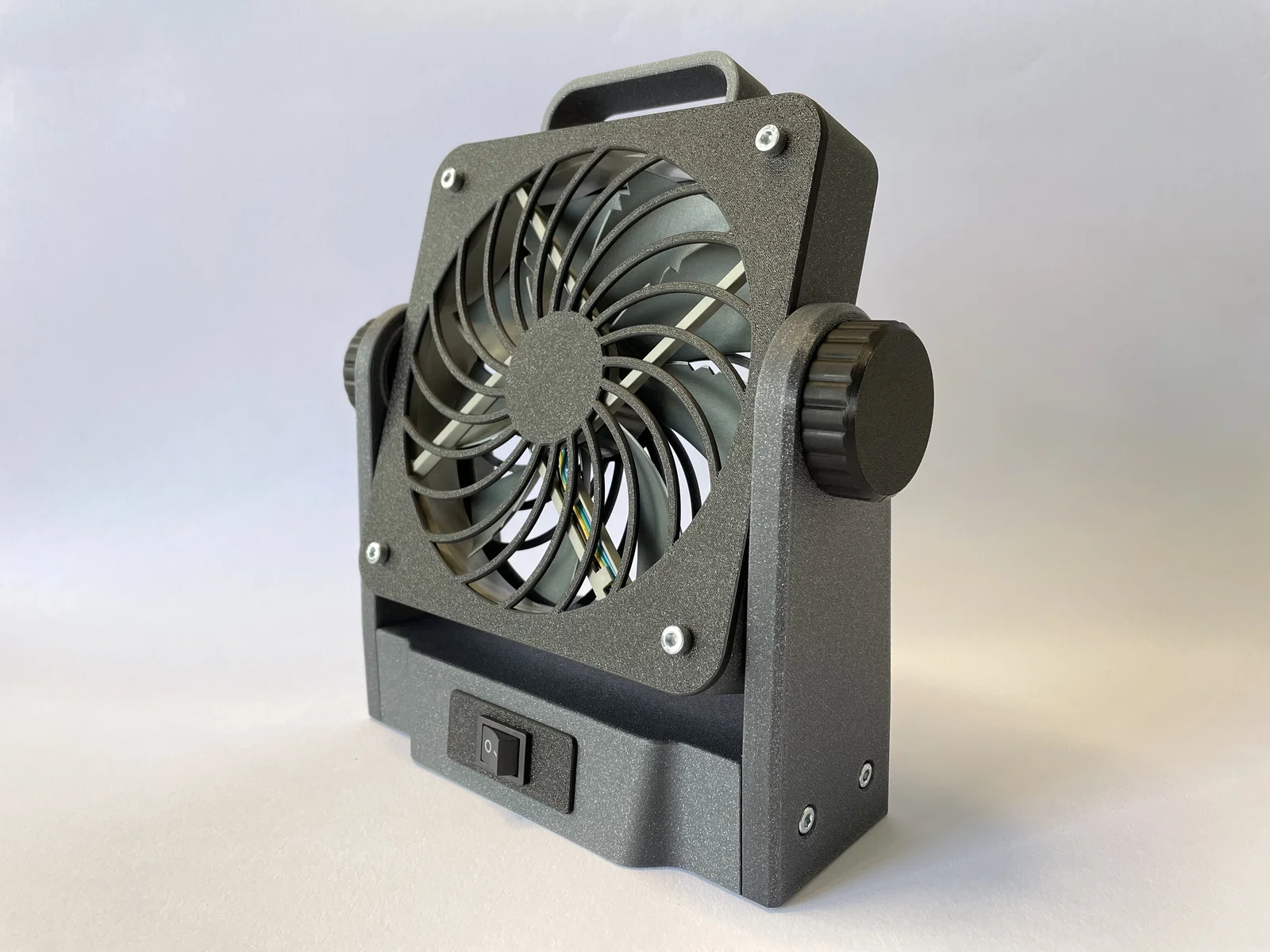

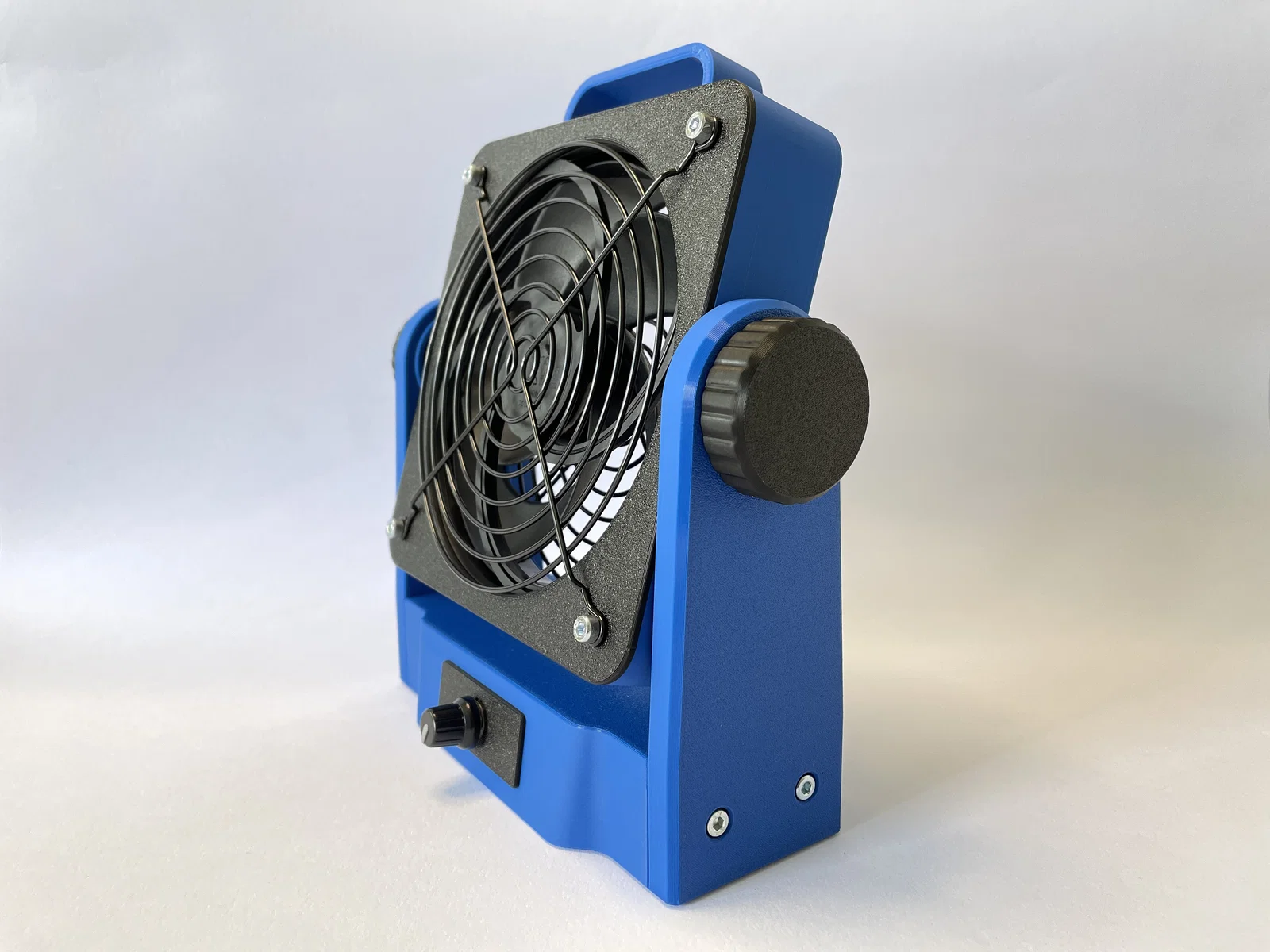

Đây là một chiếc quạt để bàn in 3D, được thiết kế để kết hợp hài hòa giữa tính năng và thẩm mỹ. Quạt dùng làm lõi là quạt máy tính 140mm mạnh mẽ, rất hợp để làm mát khi làm việc ở văn phòng hoặc hút khói/khí khi hàn và các tác vụ tương tự. Sản phẩm có tùy chọn luồng gió tùy biến và các mô-đun lắp ghép. Dù bạn cần gió nhẹ hay làm mát mạnh hơn, chiếc quạt này đều có thể tùy chỉnh theo nhu cầu, rất đáng để trang bị cho mọi góc làm việc.

Điểm nổi bật của quạt để bàn này là thiết kế modular, linh hoạt cả về nguồn cấp lẫn tùy chọn điều khiển. Bạn có thể chọn công tắc bật/tắt đơn giản hoặc bộ điều khiển tốc độ “xịn” hơn để chỉnh luồng gió chính xác. Quạt tương thích nhiều nguồn điện khác nhau, gồm adapter 12V tiêu chuẩn hoặc kết nối USB-C Power Delivery.

Mình cũng đã chuẩn bị phiên bản nhỏ hơn dùng quạt 120mm và ngàm pin cho pin Parkside X20V; ngàm pin này cũng có thể dùng cho bản 140mm. Bạn xem tại đây: Modular Desk Fan 120mm (Optional Parkside X20V Mount)

Danh sách vật tư (Bill of Material):

• Đế (Base)

  • Desk_Fan_140mm_Base
  • Desk_Fan_140mm_Base_Cover
  • 4x bu lông lục giác chìm M4x30mm (Allen Bolt)
  • 4x đai ốc M4
  • 4x vít tự ren M2.6x6mm
  • 4x chân cao su đường kính 10mm

• Giá đỡ quạt (Fan Holder)

  • Tuỳ chọn 1: Quạt làm mát 140x25mm (Cooling Fan 140x25mm)
    • Desk_Fan_140x25mm_Fan_Holder_Part1 hoặc Desk_Fan_140x25mm_Fan_Holder_No_Grill_Part1
    • Desk_Fan_140x25mm_Fan_Holder_Part2 hoặc Desk_Fan_140x25mm_Fan_Holder_No_Grill_Part2
    • Quạt ví dụ: Noctua NF-P14s, Noctua NF-A14, …
    • 4x bu lông lục giác chìm M4x35mm (nếu dùng lưới kim loại thì dùng M4x40mm)
  • Tuỳ chọn 2: Quạt làm mát 140x27mm (Cooling Fan 140x27mm)
    • Desk_Fan_140x27mm_Fan_Holder_No_Grill_Part1 hoặc Desk_Fan_140x27mm_Fan_Holder_No_Grill_Part2
    • Quạt ví dụ: ARCTIC P14 Max, …
    • 4x bu lông lục giác chìm M4x40mm
  • 4x đai ốc M4
  • 4x Desk_Fan_Nut_Cover hoặc Desk_Fan_Nut_Cover_Grill
  • (Tuỳ chọn) 2x lưới kim loại 140mm
  • (Tuỳ chọn)

• Hông (Side)

  • Desk_Fan_140mm_Side_Part1
  • Desk_Fan_140mm_Side_Part2
  • 2x Desk_Fan_Nut

• Mặt trước (Front panel)

  • Tuỳ chọn 1: Trống (Blank)
    • Desk_Fan_Front_Module_Blank
    • 2x vít tự ren M2.6x6mm
  • Tuỳ chọn 2: Công tắc rocker (Rocker Switch)
    • Desk_Fan_Front_Module_Switch
    • công tắc rocker 21x15mm
    • 2x vít tự ren M2.6x6mm

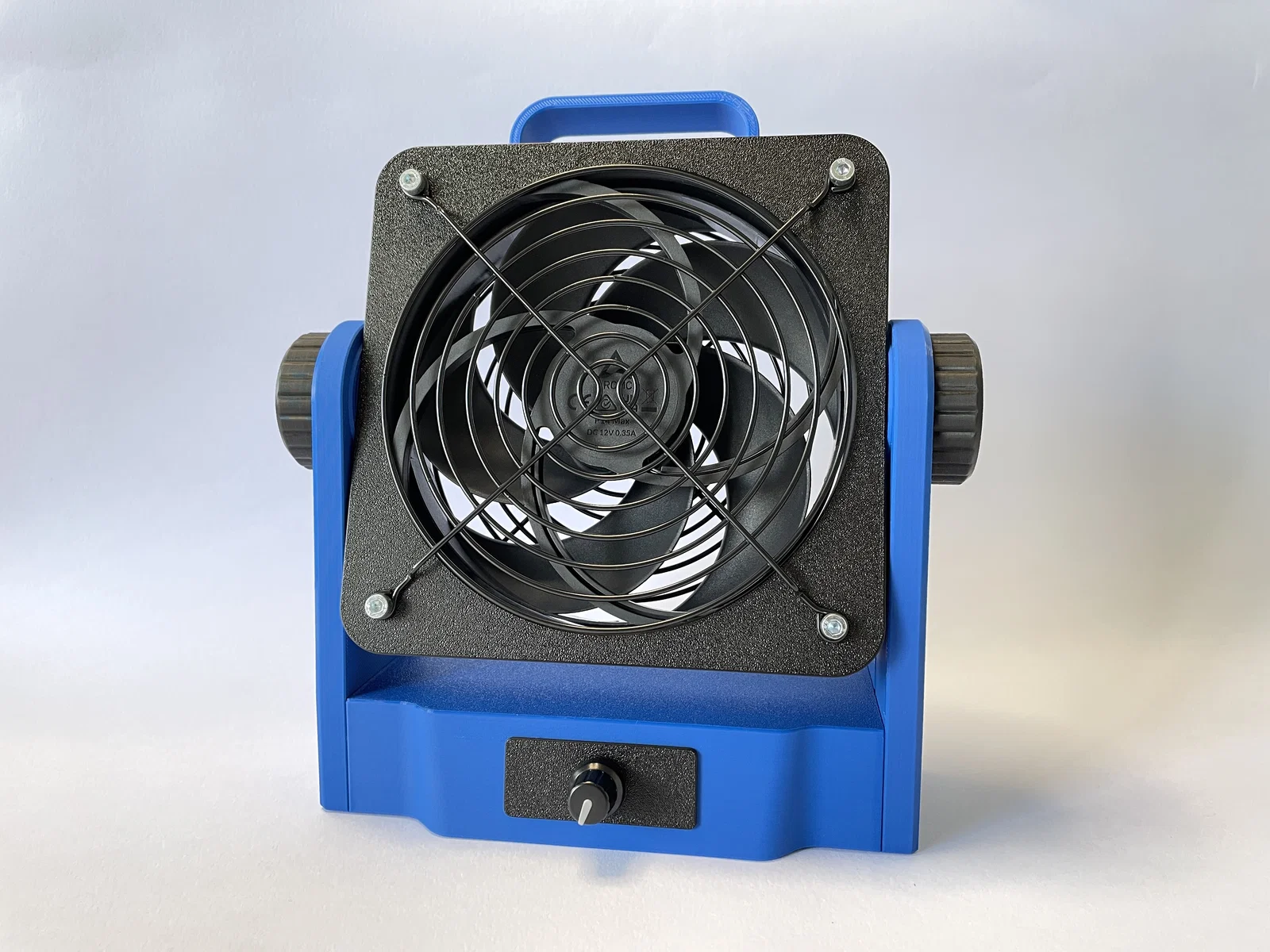

  • Tuỳ chọn 3: Bộ tạo tín hiệu PWM (PWM signal generator)
    • Desk_Fan_Front_Module_PWM
    • PWM Fan Speed Motor Controller
    • 2x vít tự ren M2.6x6mm
  • Tuỳ chọn 4: PWM driver
    • Sắp có

• Mặt sau (Rear panel)
  • Tuỳ chọn 1: Trống (Blank)
    • Desk_Fan_Back_Module_Blank
    • 2x vít tự ren M2.6x6mm
  • Tuỳ chọn 2: DC Jack
    • Desk_Fan_Back_Module_DC_Jack_11mm
    • đầu DC 5.5x2.1mm (Type D)
    • 2x vít tự ren M2.6x6mm

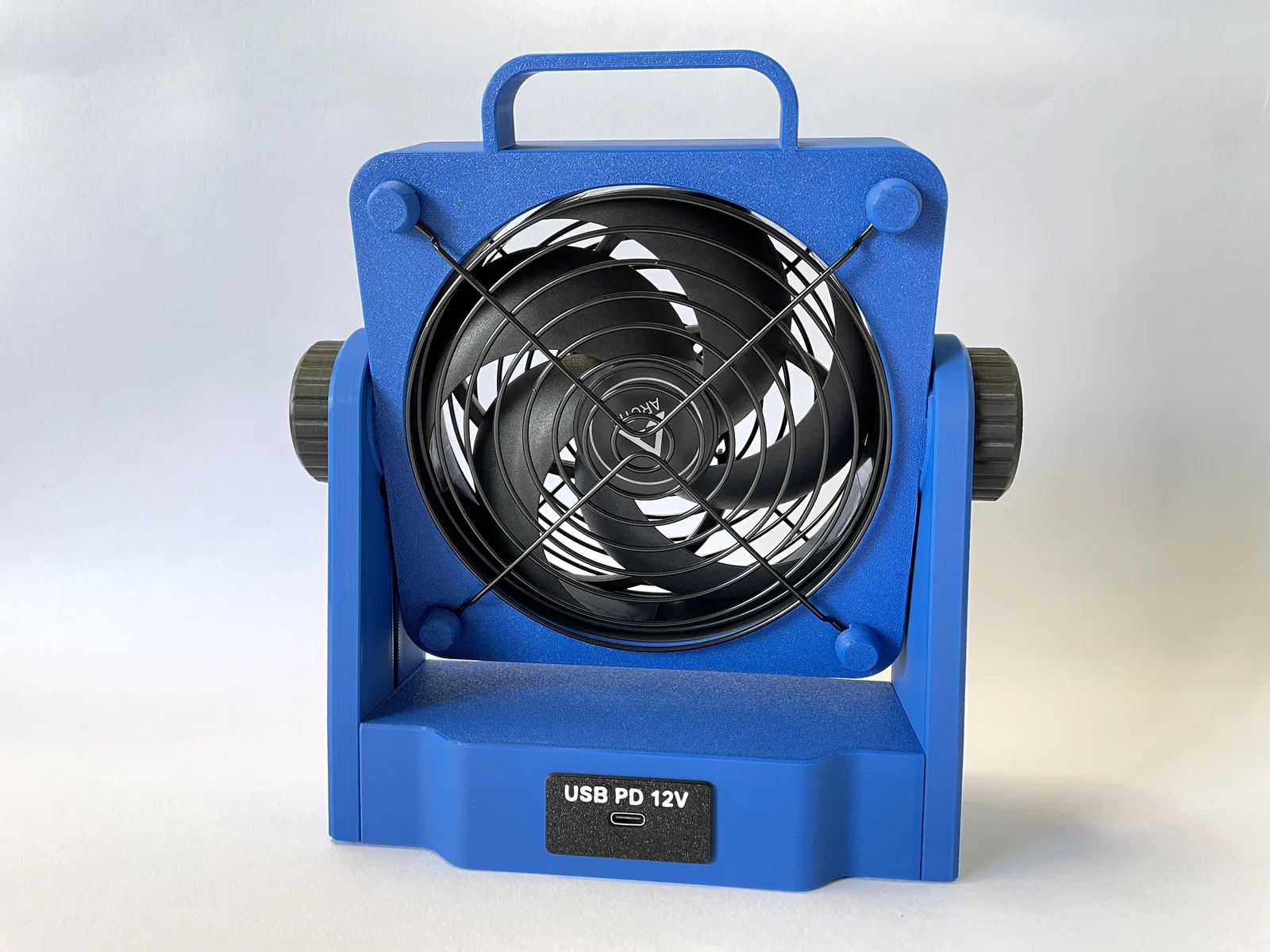

  • Tuỳ chọn 3: USB-C Power Delivery (12V)
    • Desk_Fan_Back_Module_USB_PD
    • USB-C Power Delivery Trigger module 12V
    • 4x vít tự ren M2.6x6mm
  • Tuỳ chọn 4: Đầu USB-C (5V)
    • Sắp có

Hướng dẫn lắp ráp (Assembly Instruction):

1. In tất cả các chi tiết cần thiết.
2. Vệ sinh chi tiết và khoan thông các lỗ bị bít (nếu có).

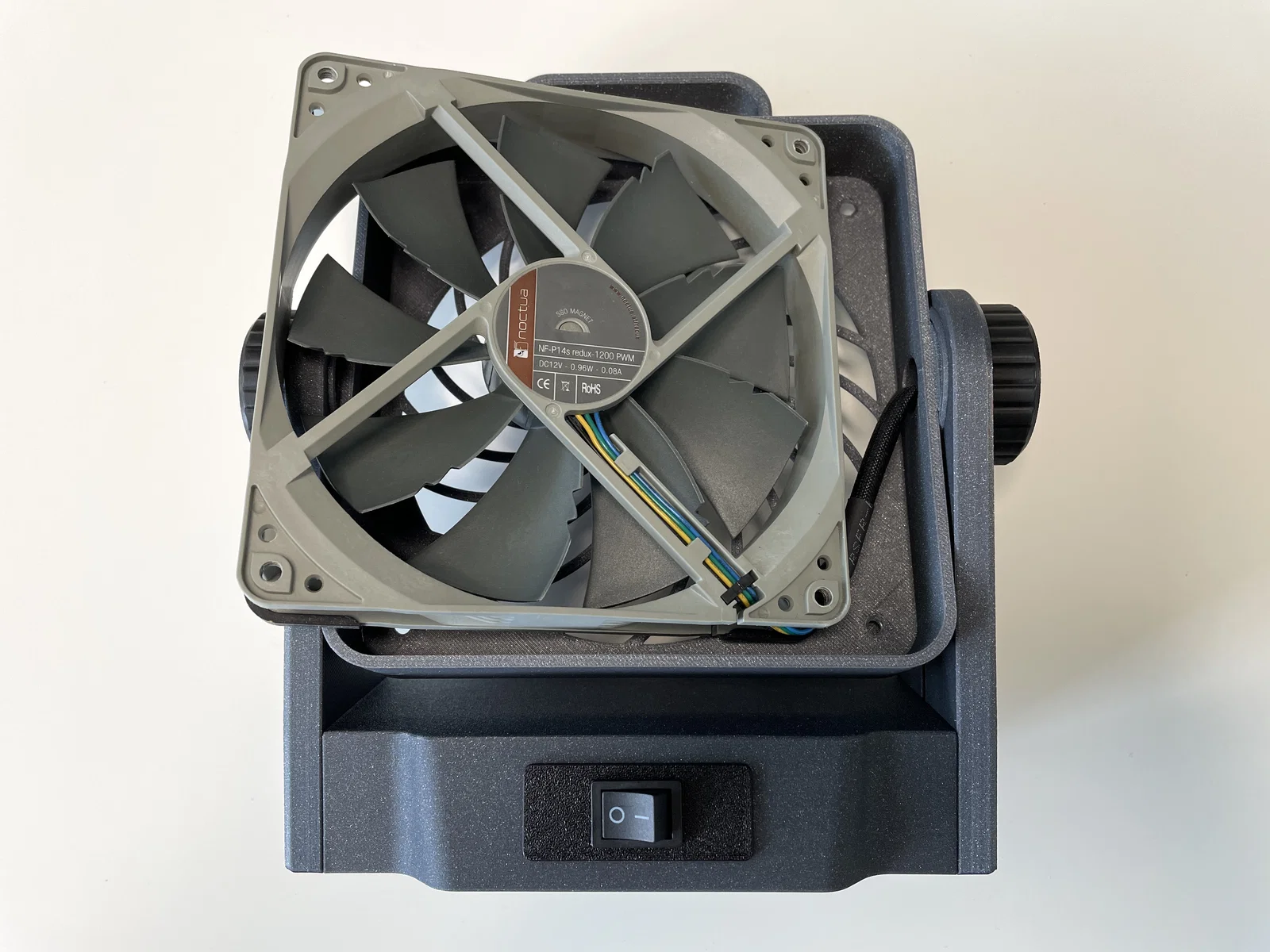

3. Lắp quạt máy tính vào fan holder. Trong holder có chừa một khoảng hở nhỏ để vừa quạt có cao su chống rung. Nếu cần, bạn có thể dùng spacer nhỏ để chèn cho khít.
4. Luồn dây quạt qua lỗ bên hông và kéo xuống dưới.

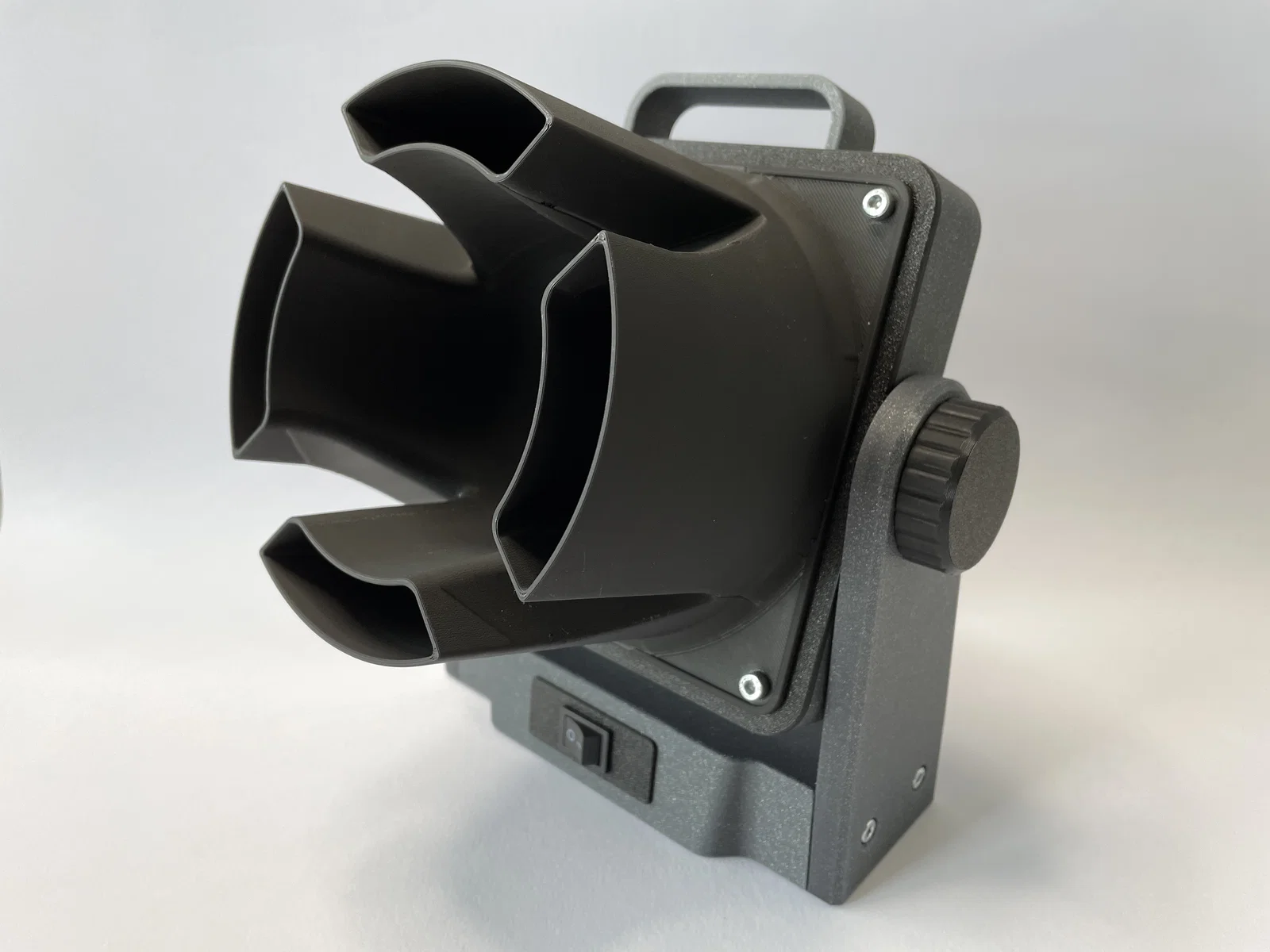

5. Đậy fan holder lại. Tuỳ chọn: gắn thêm lưới kim loại hoặc flow amplifier, rồi siết cố định toàn bộ bằng 4 vít M4 và đai ốc.
6. Ấn nắp chụp đai ốc (nut cover) vào các đai ốc.
7. Gắn hai tấm hông vào hai bên. Đặt dây vào rãnh và vặn nhẹ để siết bằng hai đai ốc nhựa lớn.
8. Nhét 4 đai ốc M4 vào các lỗ lục giác trên đế.
9. Lắp cụm mặt sau.
10. Lắp cụm mặt trước.
11. Đưa mặt sau và mặt trước vào đế, rồi cố định bằng vít tự ren.

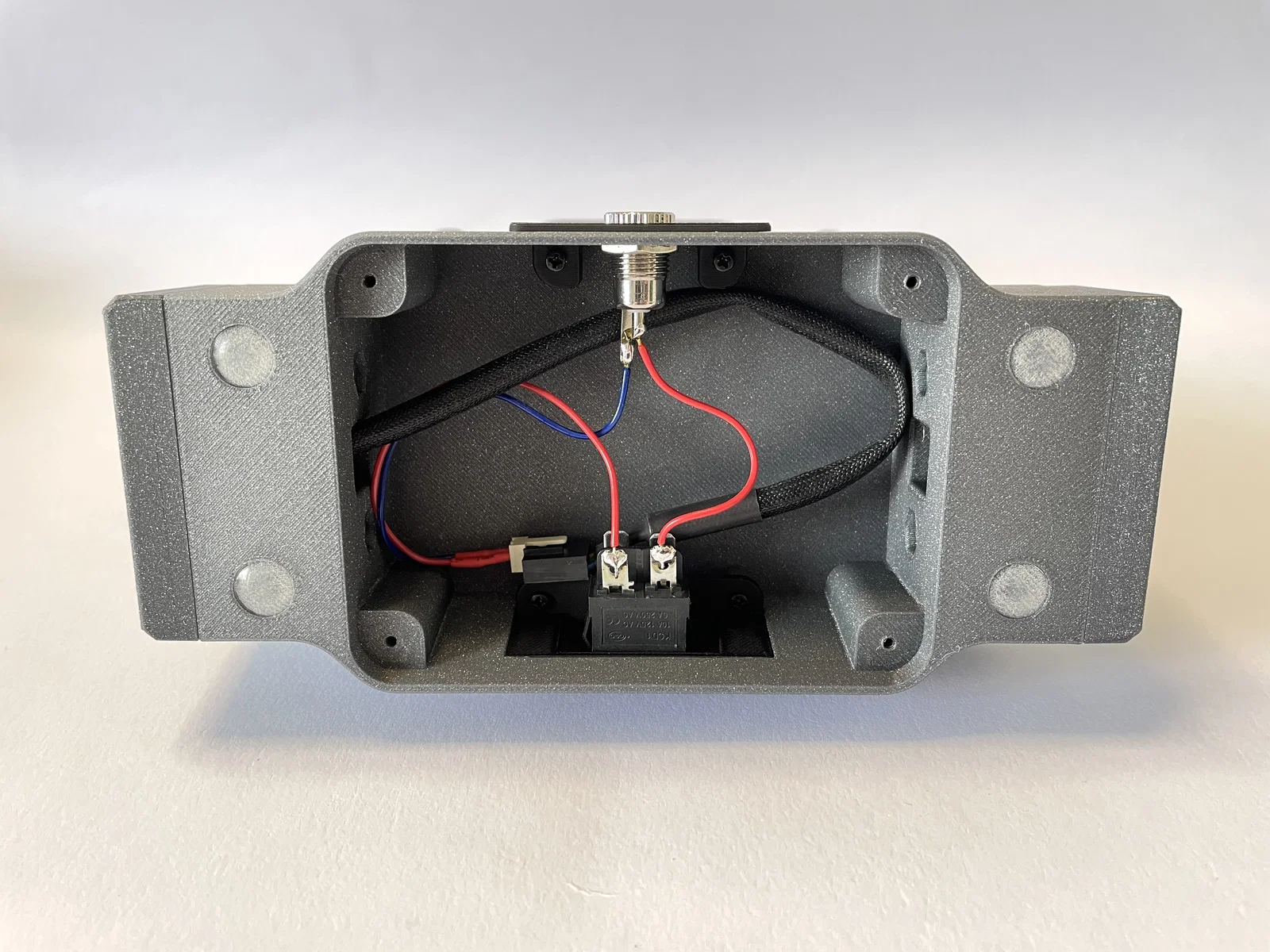

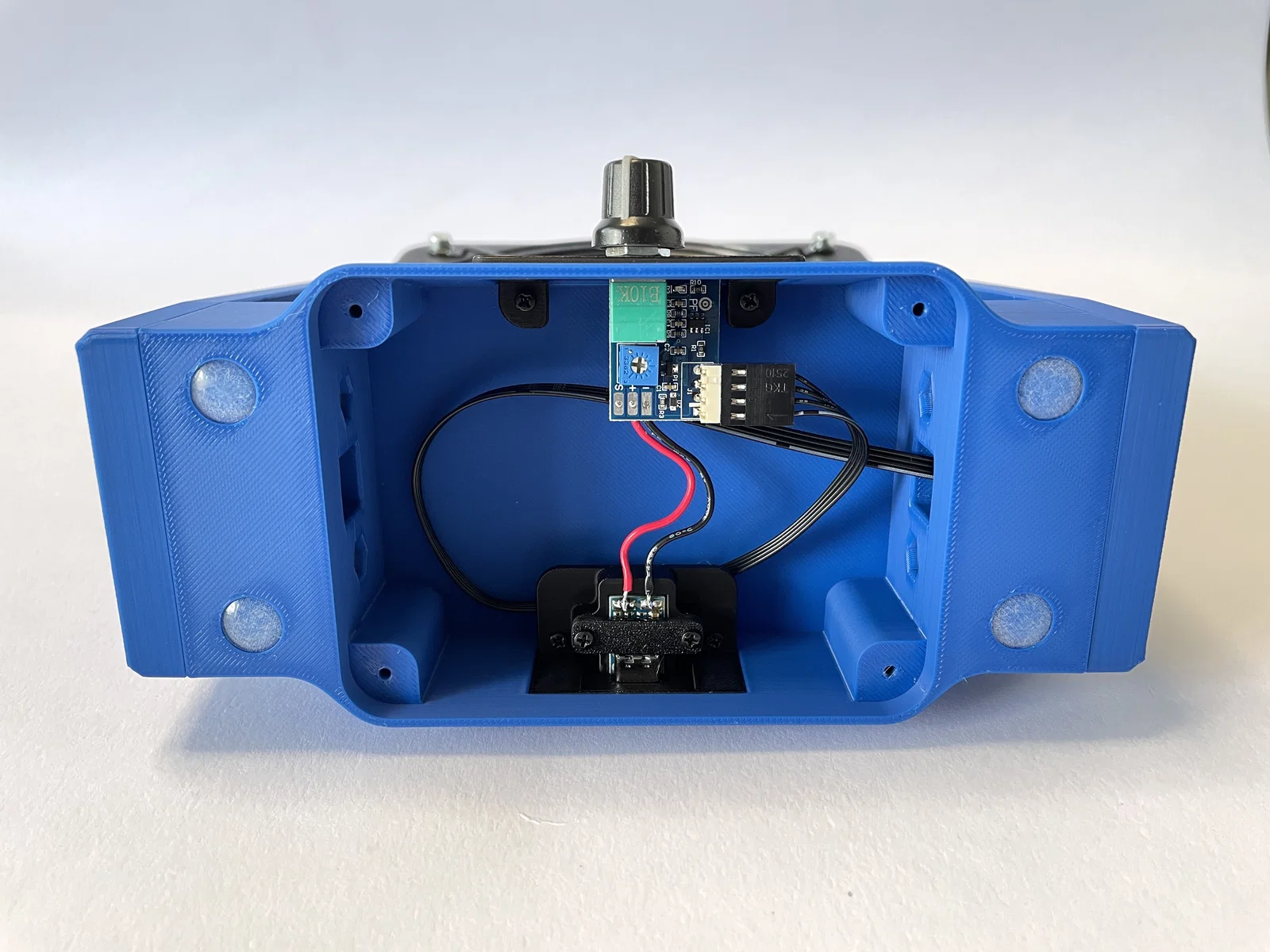

12. Nối nguồn điện vào công tắc nguồn hoặc bộ điều khiển PWM.
13. Luồn dây quạt qua lỗ bên hông và đặt phần đế vào giữa hai tấm hông.
14. Cố định đế vào hai tấm hông bằng 4 vít M4.
15. Nối quạt vào công tắc nguồn hoặc bộ điều khiển PWM.

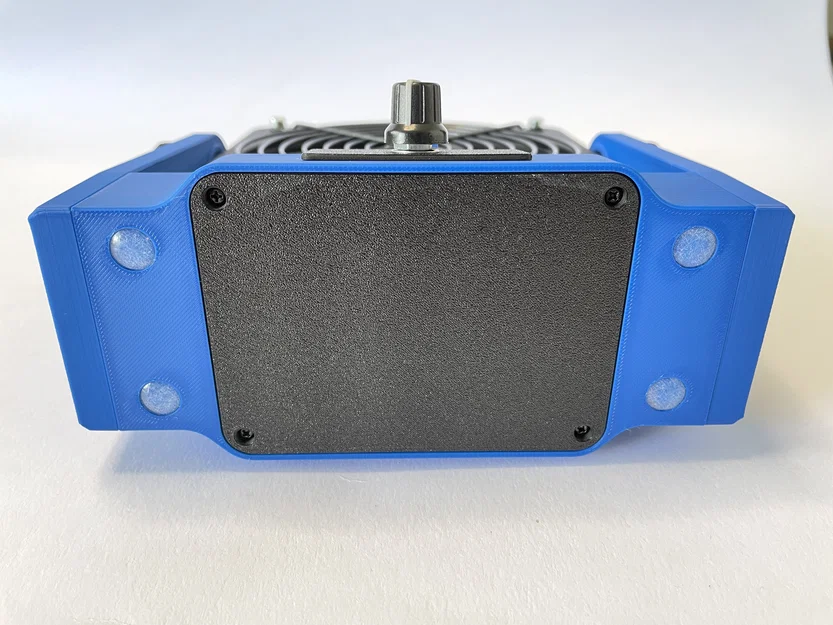

16. Gắn nắp đế (base cover) bằng vít tự ren.

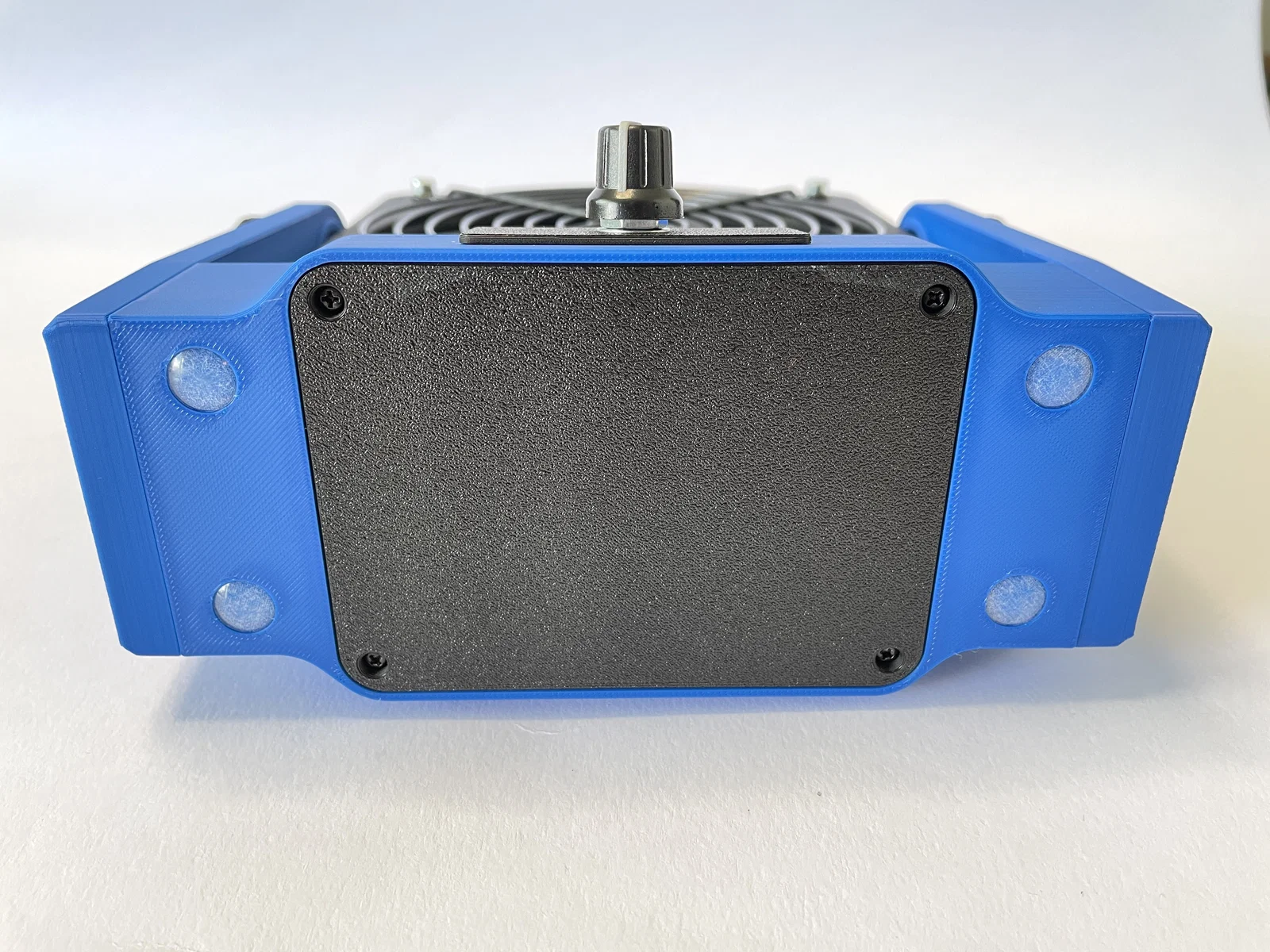

17. Dán các chân cao su vào đáy đế.

Nắp lọc (Filter cover) có thể gắn nhanh để lọc khói khi hàn có thể tìm tại
