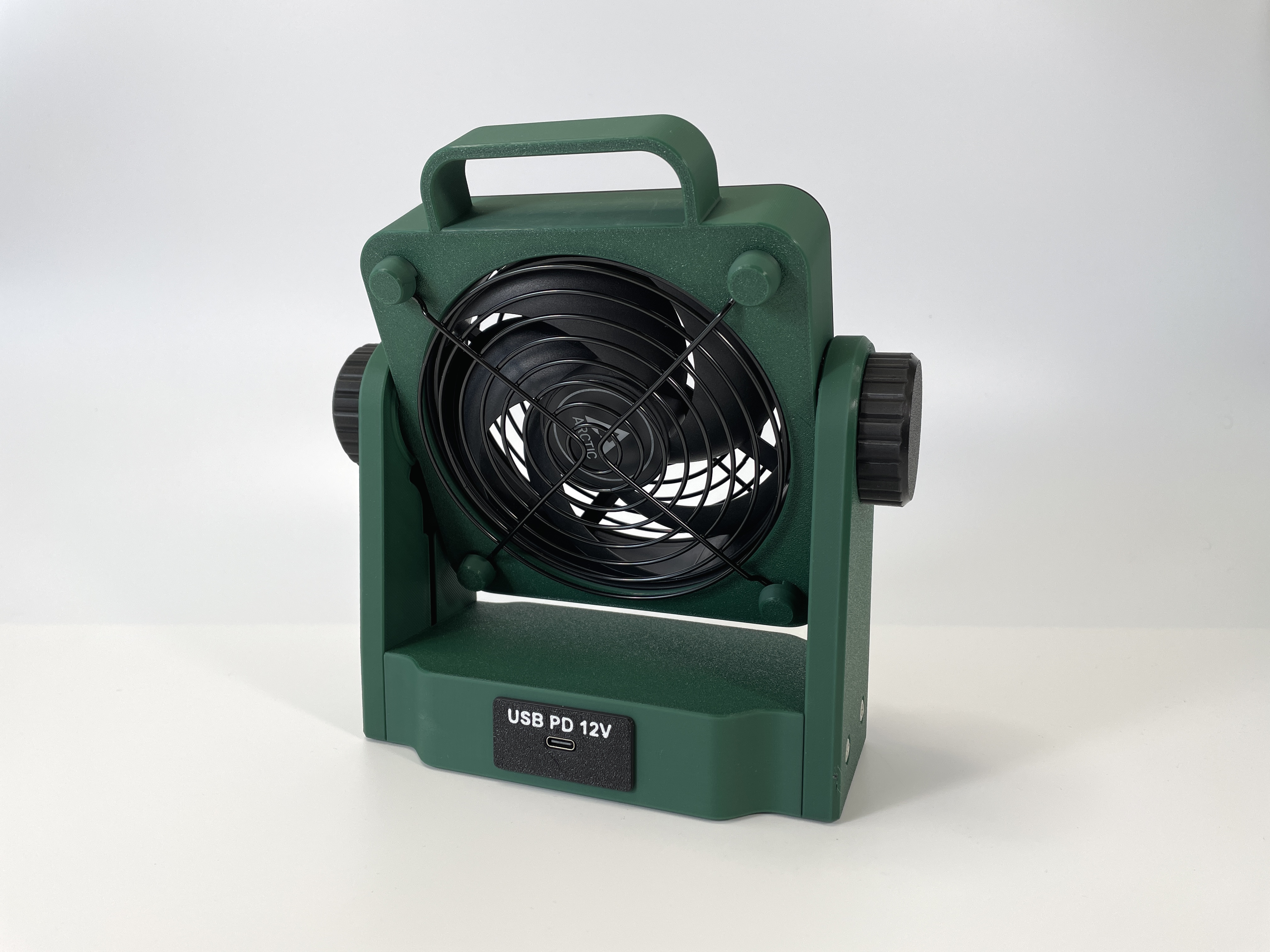

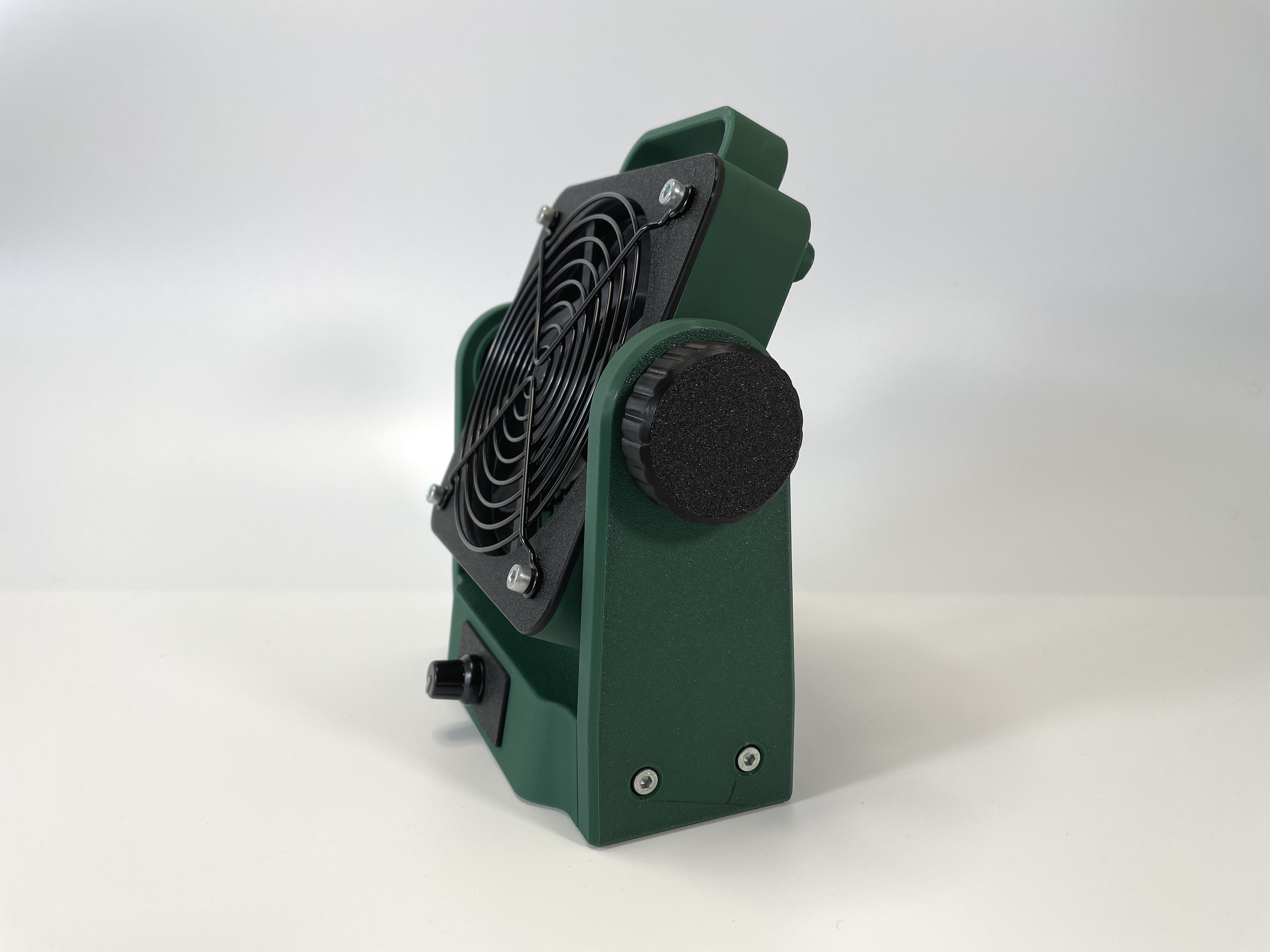

Quạt để bàn Modular 120mm (Tuỳ chọn ngàm pin Parkside X20V)

Tổng quan:

Đây là quạt để bàn in 3D, được thiết kế để cân bằng giữa tính năng và thẩm mỹ. Quạt dùng lõi là một computer fan 120mm mạnh mẽ, rất hợp để làm mát khi làm việc hoặc hút khói khi hàn và các tác vụ tương tự. Thiết kế có các tuỳ chọn luồng gió tuỳ biến và cấu trúc modular theo từng cụm. Dù bạn cần gió nhẹ hay cần lực làm mát mạnh hơn, bạn đều có thể tuỳ chỉnh chiếc quạt này theo nhu cầu, rất đáng để trang bị cho mọi góc làm việc.

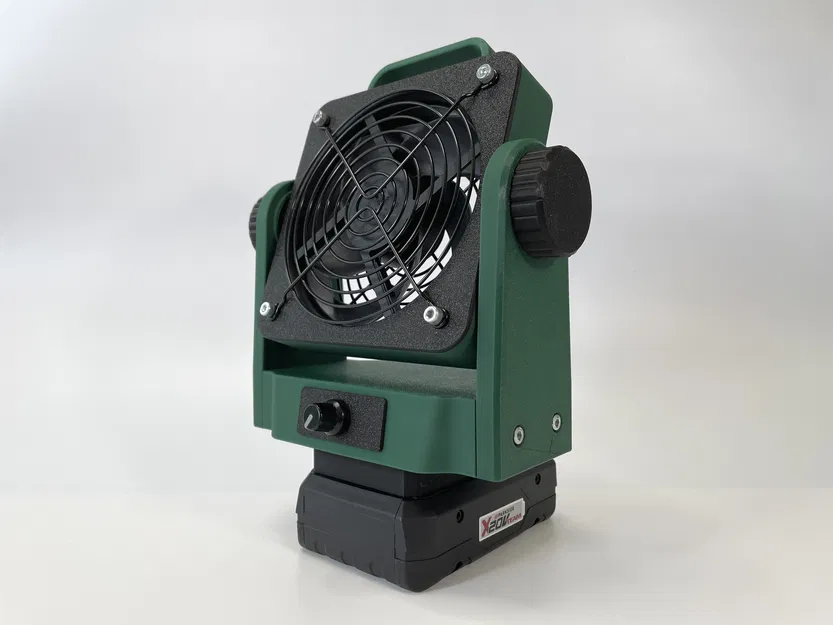

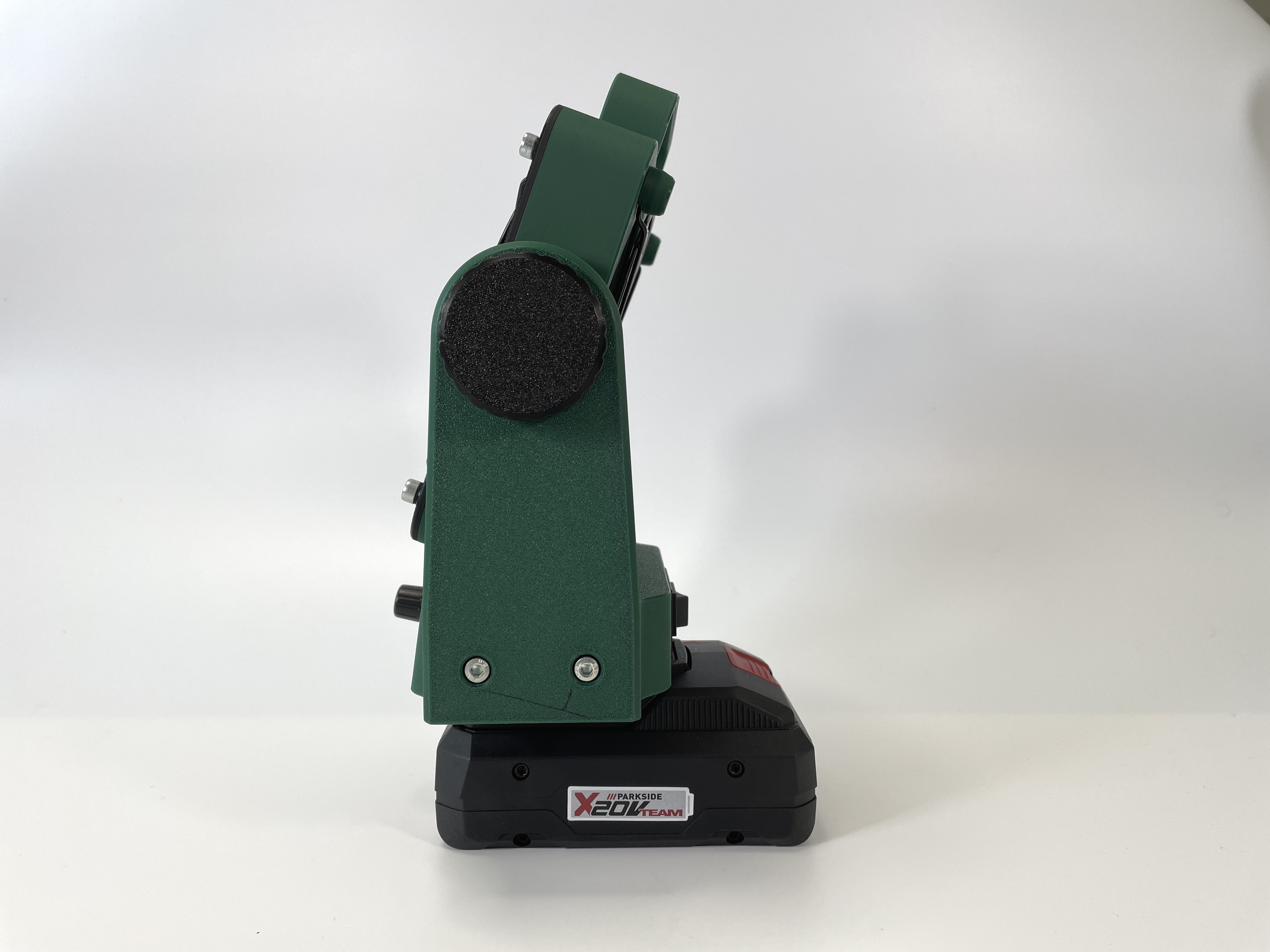

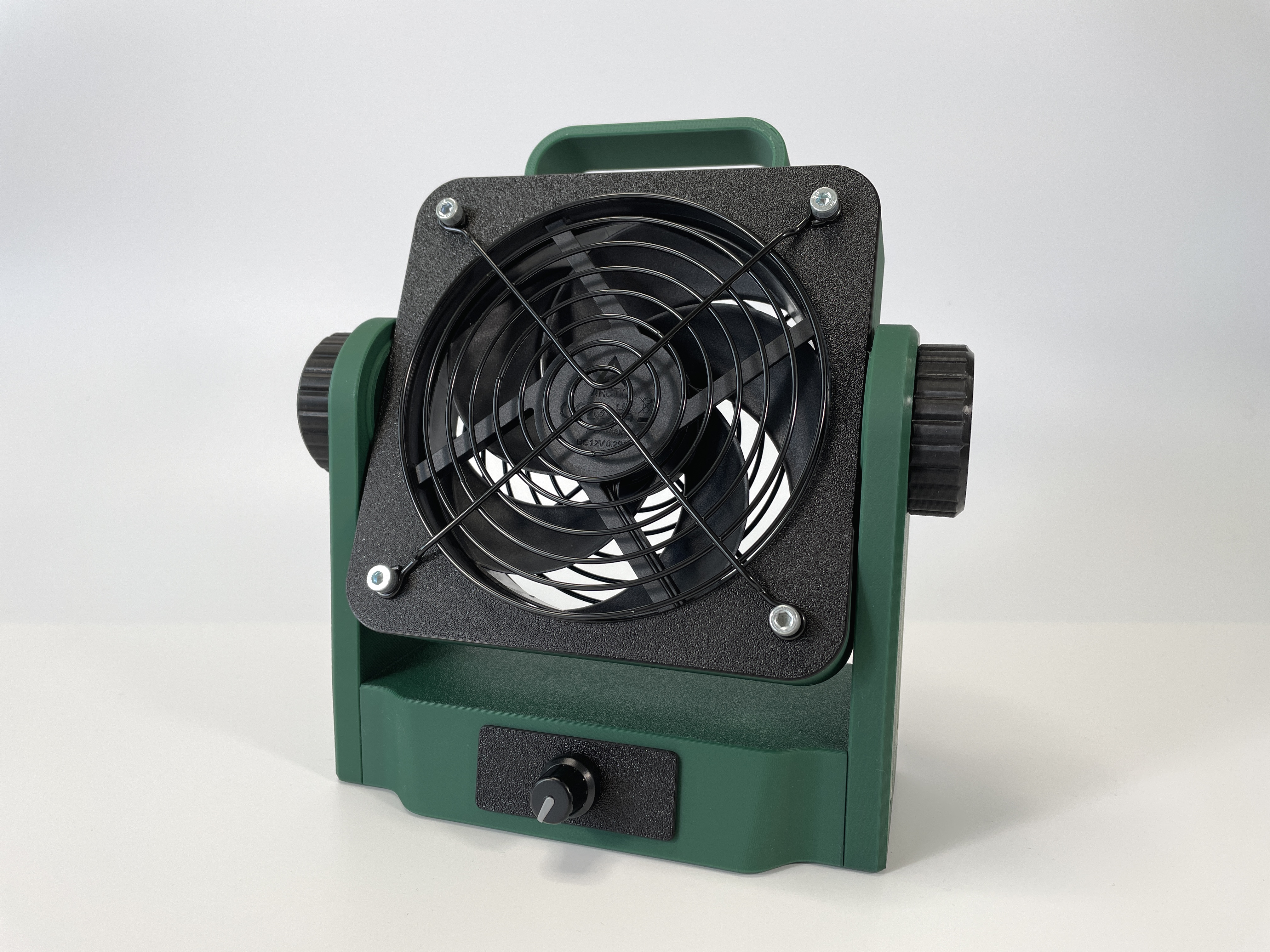

Điểm khác biệt của mẫu quạt để bàn này là thiết kế modular, cho phép linh hoạt cả nguồn cấp lẫn cách điều khiển. Bạn có thể chọn công tắc on/off đơn giản hoặc bộ điều tốc (speed controller) để chỉnh luồng gió chính xác. Quạt tương thích nhiều nguồn điện: adapter 12V tiêu chuẩn hoặc USB-C Power Delivery. Ngoài ra, quạt cũng có thể gắn lên pin Parkside X20V.

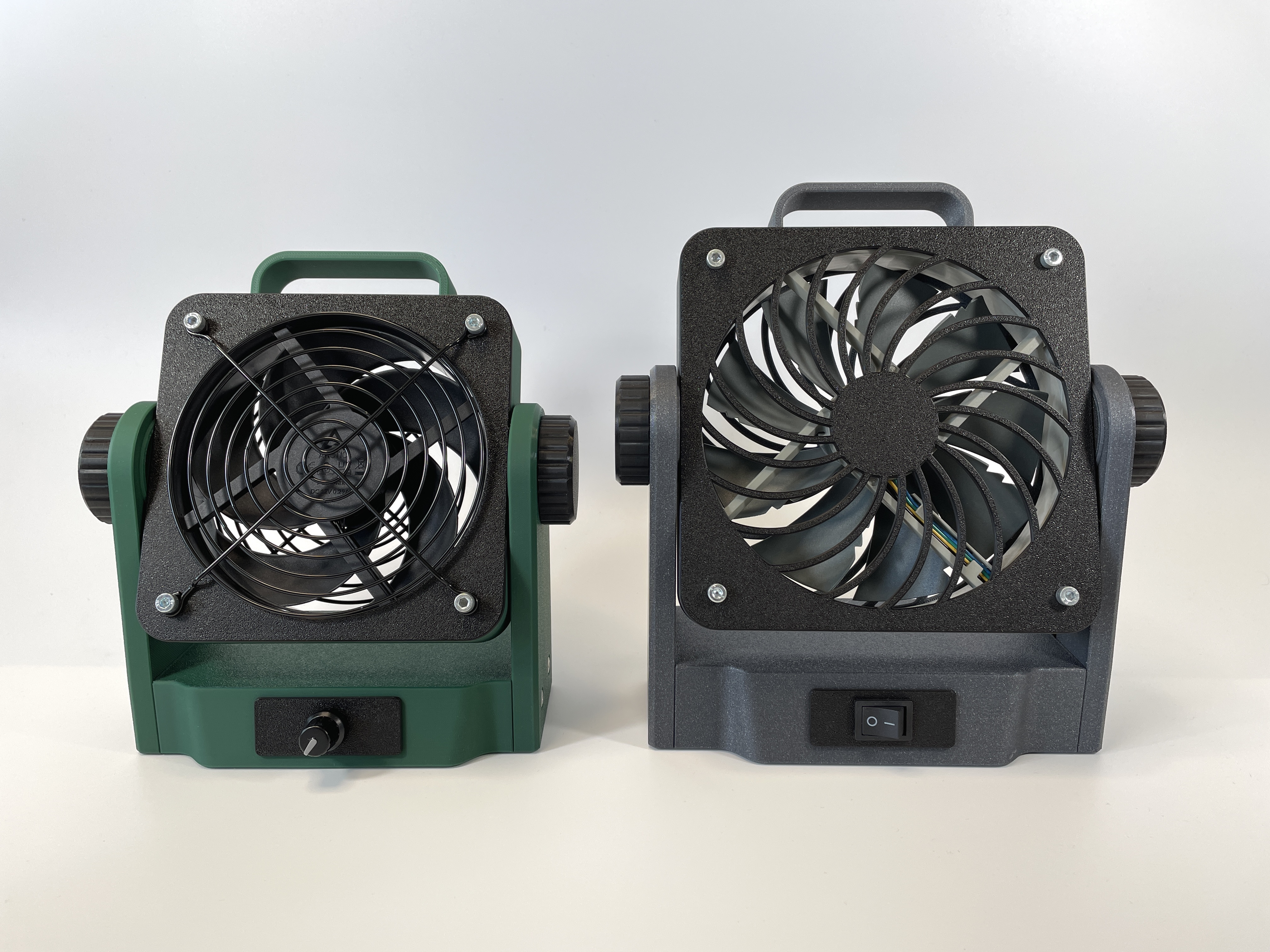

Đây là “người em” bản nhỏ của .

Bill of Material:

• Base

  • Desk_Fan_120mm_Base
  • Option 1: Standard
    • Desk_Fan_120mm_Base_Cover

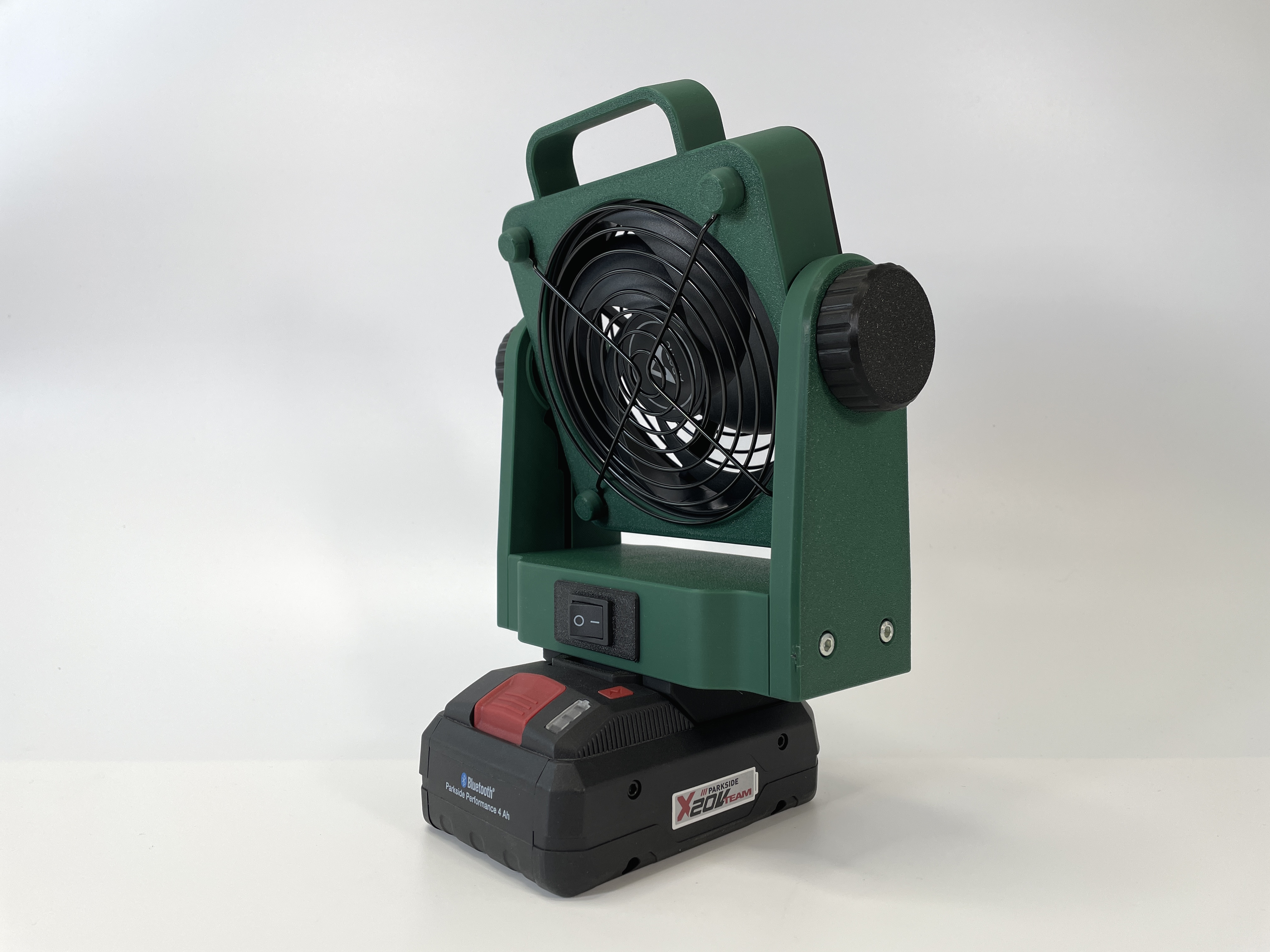

  • Option 2: Parkside X20V battery
    • Desk_Fan_120mm_Base_Cover_Battery
    • Battery_Connector
    • 4x M3x15mm Allen Bolt
    • 4x M3 Nut
    • 2x Male Faston terminals 6.3x0.8mm
    • 15cm AWG20 wires
  • 4x M4x20mm Allen Bolt
  • 4x M4 Nut
  • 4x M2.6x6mm self-tapping screw
  • (Optional) 4x Rubber Feet 10mm diameter

• Fan Holder

  • Option 1: Cooling Fan 120x25mm
    • Desk_Fan_120mm_Fan_Holder_Part1 hoặc Desk_Fan_120mm_Fan_Holder_No_Grill_Part1
    • Desk_Fan_120mm_Fan_Holder_Part2 hoặc Desk_Fan_120mm_Fan_Holder_No_Grill_Part2
    • Fan ví dụ: ARCTIC P12 Max, Noctua NF-P12 PWM, …
    • 4x M4x35mm Allen Bolt (M4x40mm nếu bạn dùng metal grill)
  • 4x M4 Nut
  • 4x Desk_Fan_Nut_Cover hoặc Desk_Fan_Nut_Cover_Grill
  • (Optional) 2x Metal Grill 120mm
  • (Optional)

• Side

  • Desk_Fan_120mm_Side_Part1
  • Desk_Fan_120mm_Side_Part2
  • 2x Desk_Fan_Nut

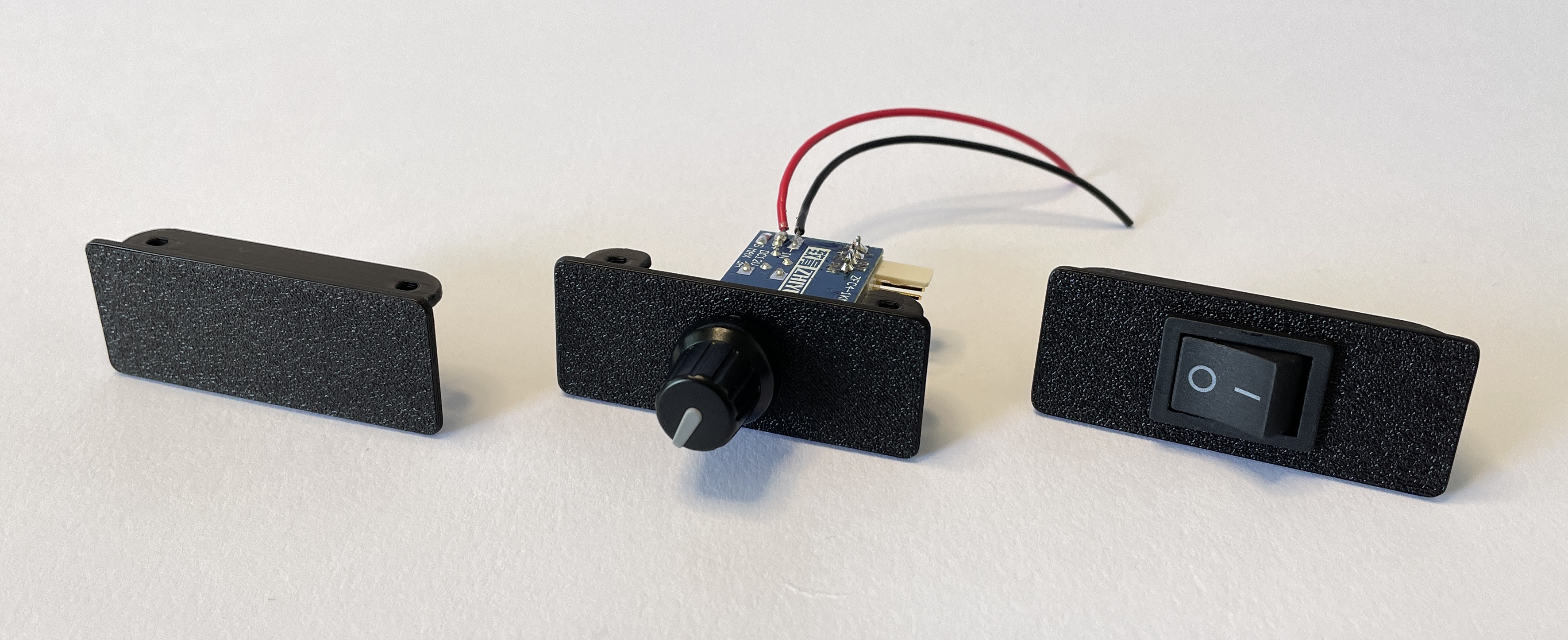

• Front panel

  • Option 1: Blank
    • Desk_Fan_Front_Module_Blank
    • 2x M2.6x6mm self-tapping screw
  • Option 2: Rocker Switch
    • Desk_Fan_Front_Module_Switch
    • Rocker switch 21x15mm
    • 2x M2.6x6mm self-tapping screw
  • Option 3: PWM signal generator
    • Desk_Fan_Front_Module_PWM
    • PWM Fan Speed Motor Controller
    • 2x M2.6x6mm self-tapping screw
  • Option 4: PWM driver
    • Comming soon

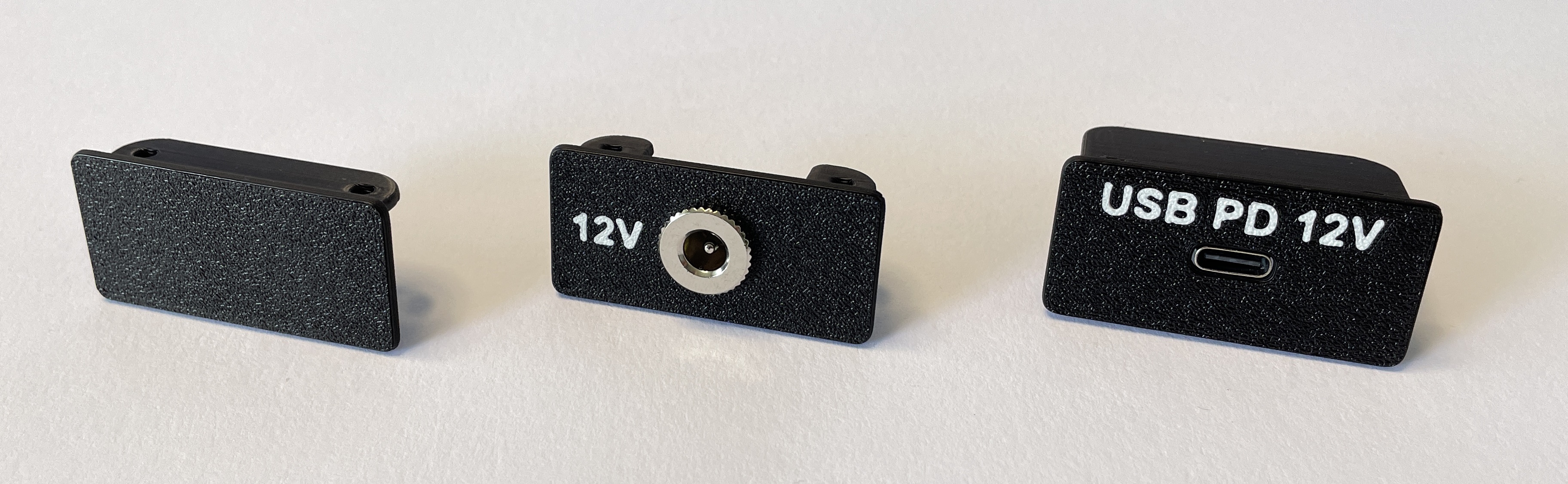

• Rear panel
  • Option 1: Blank
    • Desk_Fan_Back_Module_Blank
    • 2x M2.6x6mm self-tapping screw
  • Option 2: DC Jack
    • Desk_Fan_Back_Module_DC_Jack_11mm
    • DC connector 5.5x2.1mm (Type D)
    • 2x M2.6x6mm self-tapping screw
  • Option 3: USB-C Power Delivery (12V)
    • Desk_Fan_Back_Module_USB_PD
    • USB-C Power Delivery Trigger module 12V
    • 4x M2.6x6mm self-tapping screw
  • Option 4: USB-C connector (5V)
    • Comming soon
  • Option 5: Rocker Switch & Step-Down Convertor (Cần cho bản dùng pin Parkside X20V)
    • Desk_Fan_Back_Module_Switch_Stepdown
    • Step-Down Convertor
    • Rocker switch 21x15mm
    • 4x M2.6x6mm self-tapping screw

Hướng dẫn lắp ráp:

1. In tất cả các chi tiết cần thiết.
2. Vệ sinh chi tiết và khoan thông các lỗ bị kín.
3. Đặt computer fan vào fan holder. Trong holder có chừa một khoảng hở nhỏ để vừa fan có đệm cao su chống rung. Nếu cần, bạn có thể dùng spacer nhỏ để chêm cho hết độ hở.
4. Luồn dây fan qua lỗ bên hông và cho dây đi xuống.
5. Đậy fan holder lại. (Tuỳ chọn) gắn thêm metal grill hoặc airflow amplifier, rồi siết cố định toàn bộ bằng 4 vít M4 và đai ốc.
6. Ấn các nắp che đai ốc (nut covers) vào đai ốc.
7. Gắn hai tấm side plates vào hai bên. Đặt dây vào rãnh và siết nhẹ bằng hai đai ốc nhựa lớn.
8. Nhét 4 đai ốc M4 vào các lỗ lục giác trên base.
9. Lắp rear panel. Với phiên bản gắn pin Parkside X20V thì xem phần hướng dẫn bên dưới.
10. Lắp front panel.
11. Đưa rear và front panel vào base, rồi cố định bằng self-tapping screws.

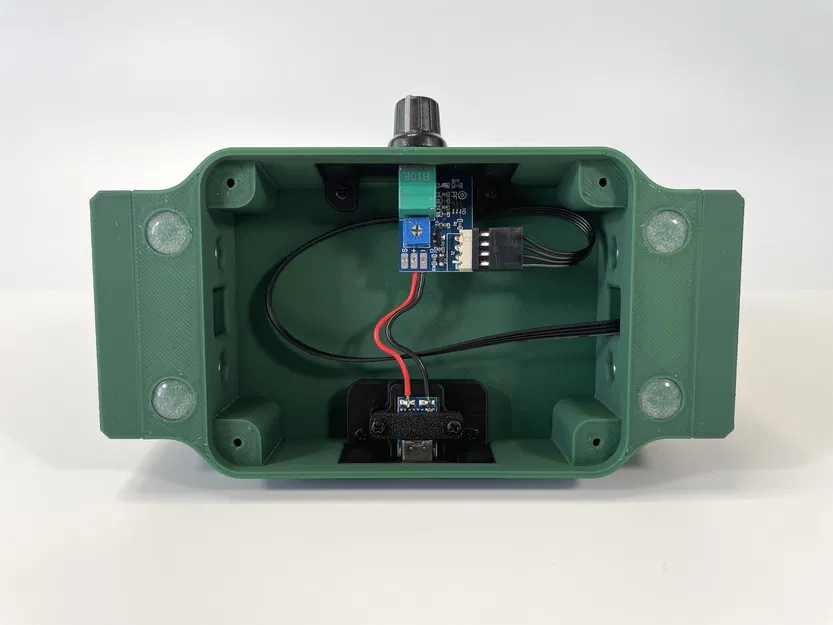

12. Nối nguồn vào công tắc nguồn hoặc bộ điều khiển PWM.
13. Luồn dây fan qua lỗ bên hông và đặt base vào giữa hai tấm side plates.
14. Bắt base vào side plates bằng 4 vít M4.

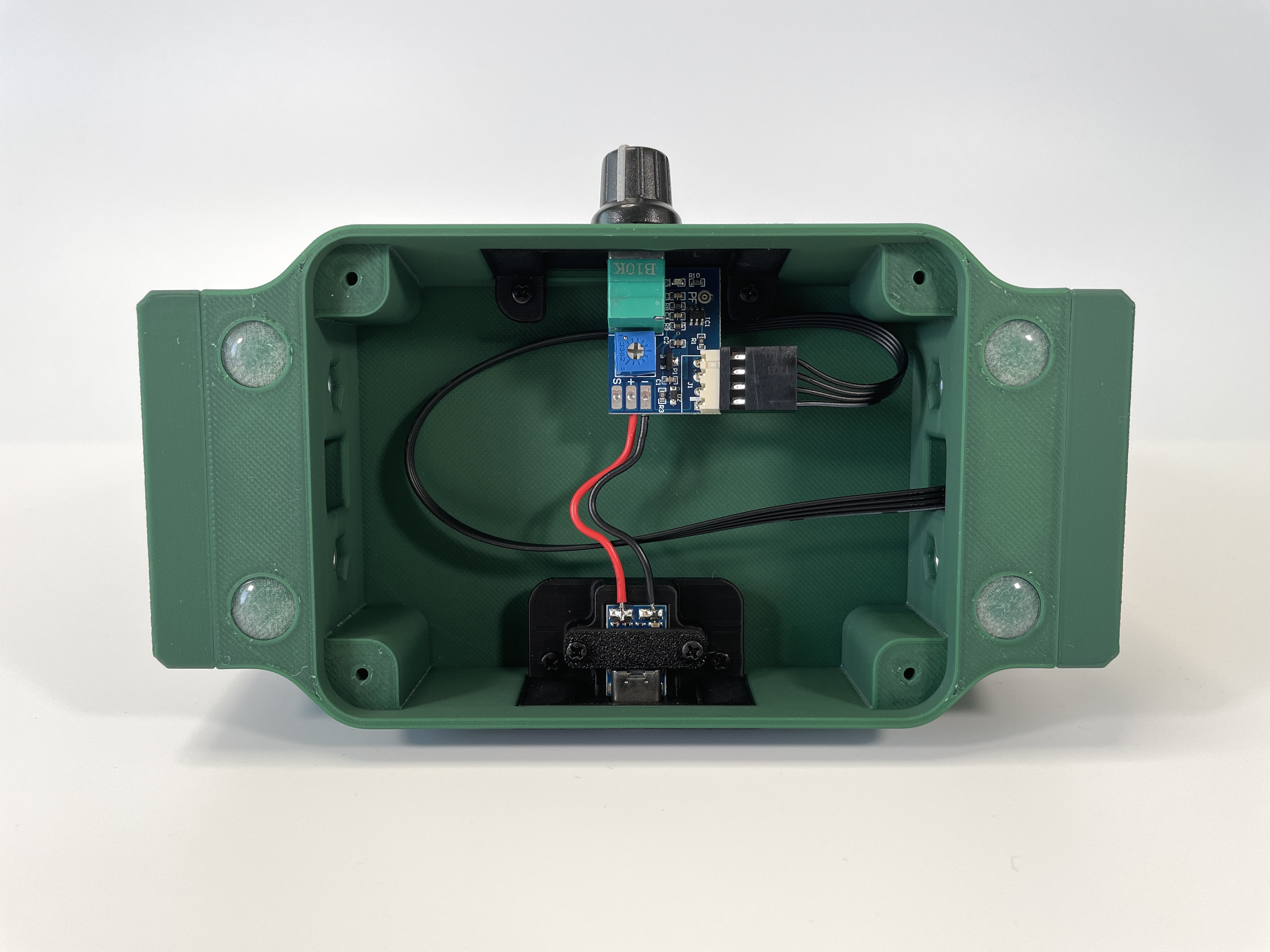

15. Nối fan vào công tắc nguồn hoặc bộ điều khiển PWM.

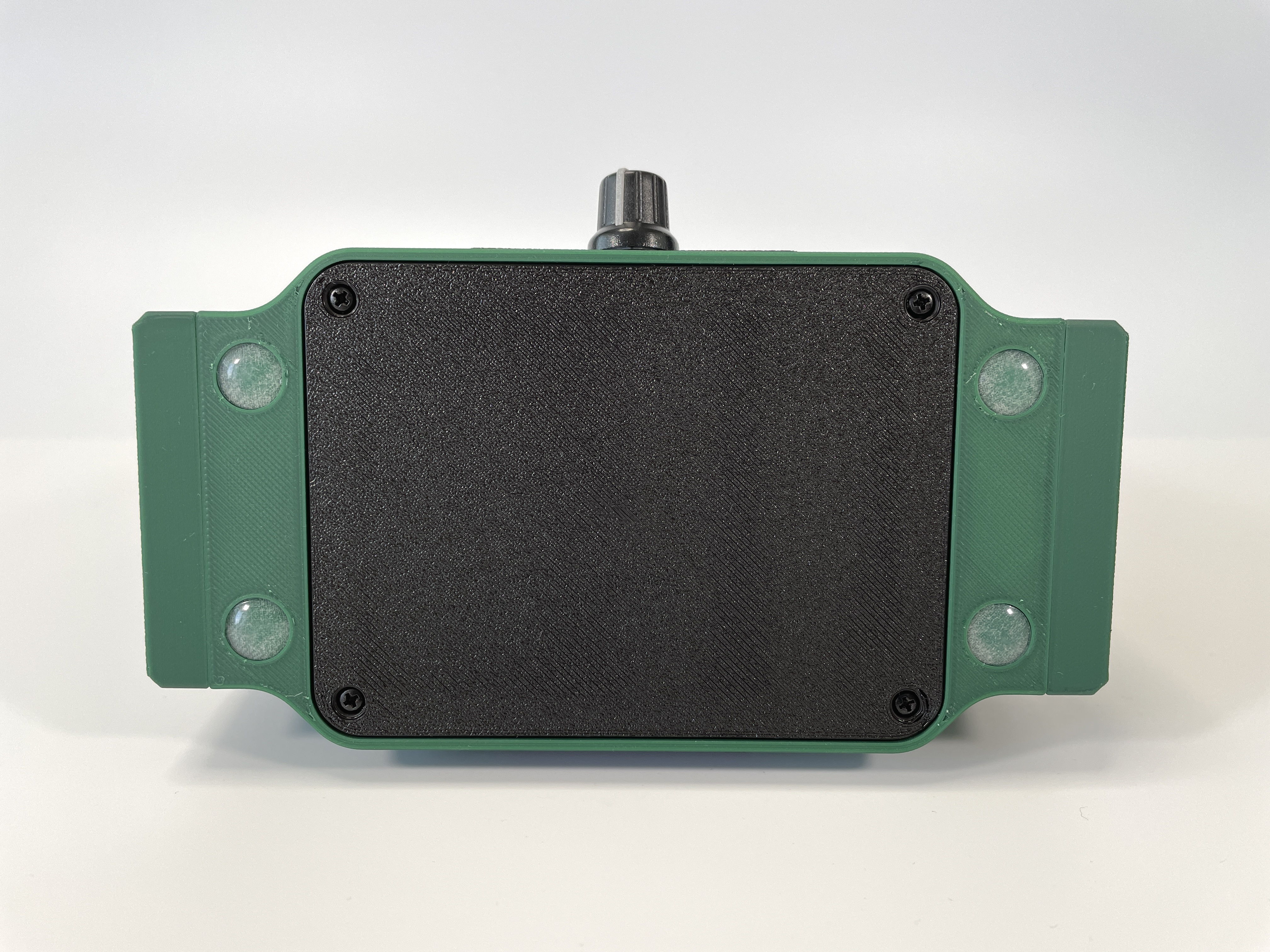

16. Gắn nắp base (base cover) bằng self-tapping screws.
17. Dán rubber feet vào đáy base.

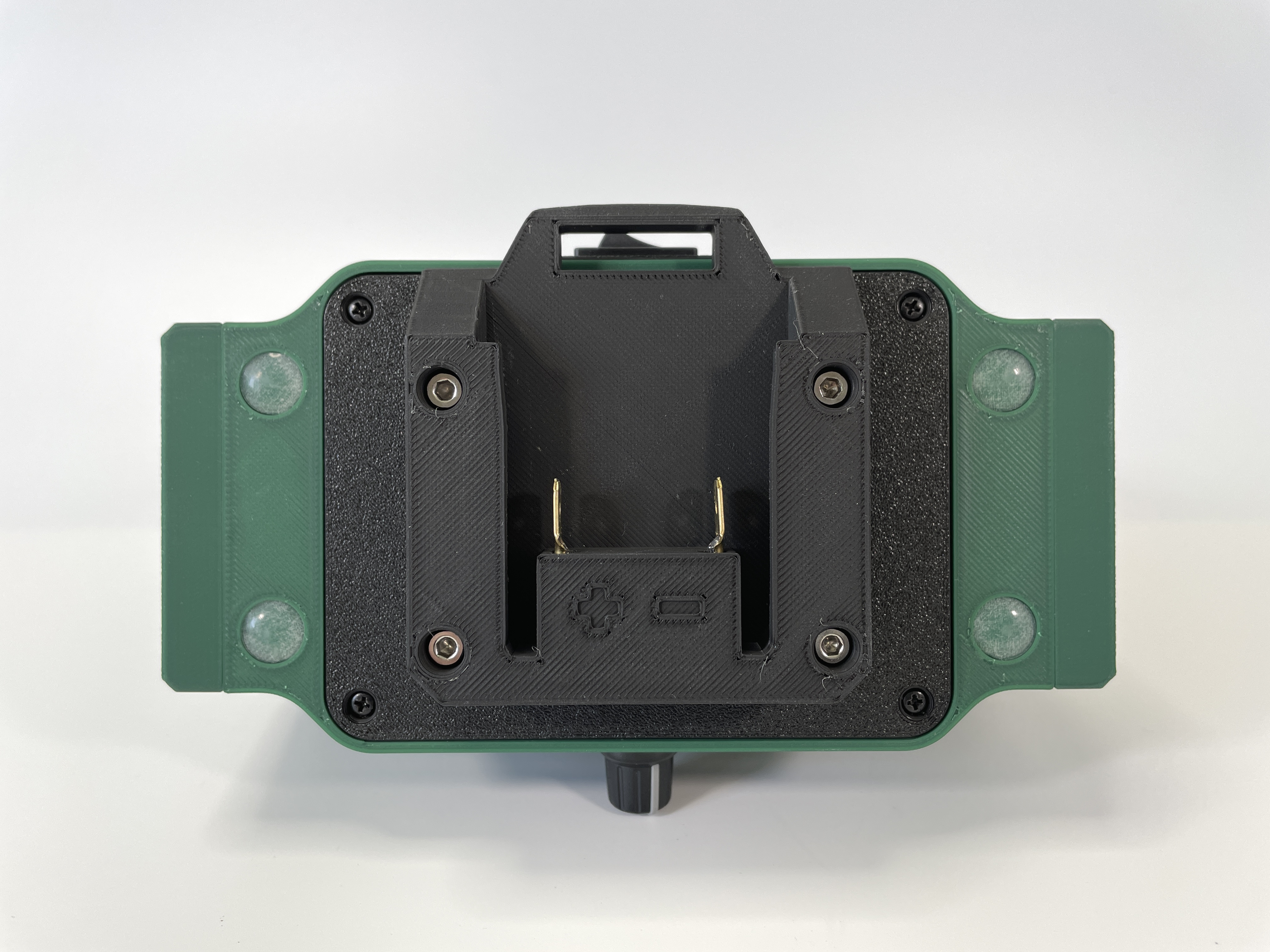

Hướng dẫn cho ngàm gắn pin Parkside X20V:

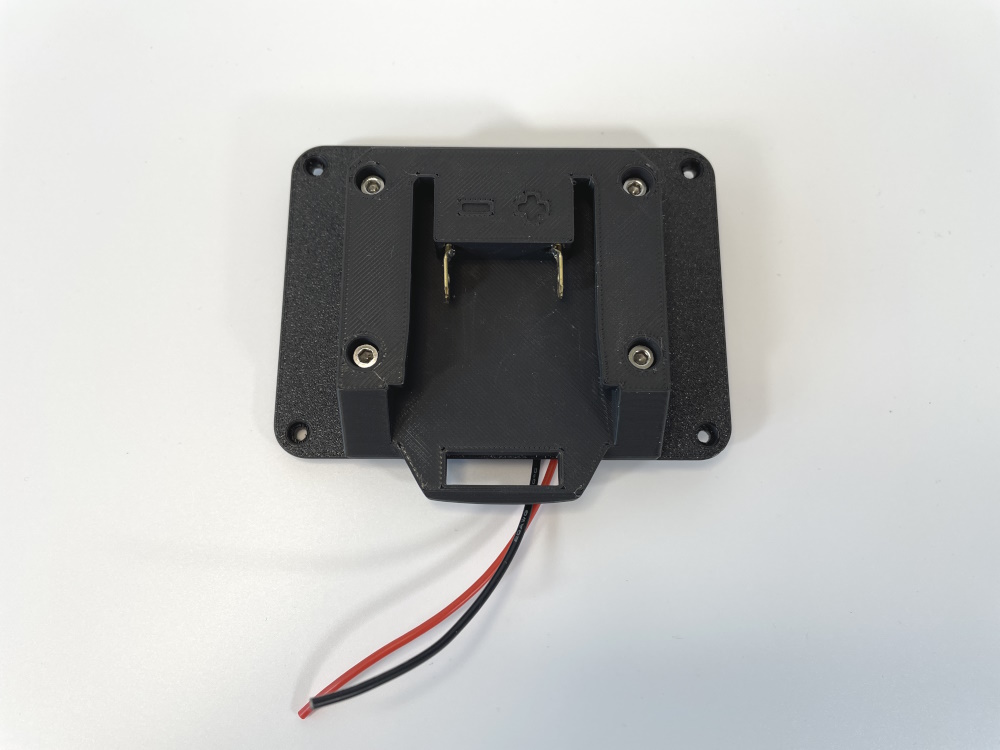

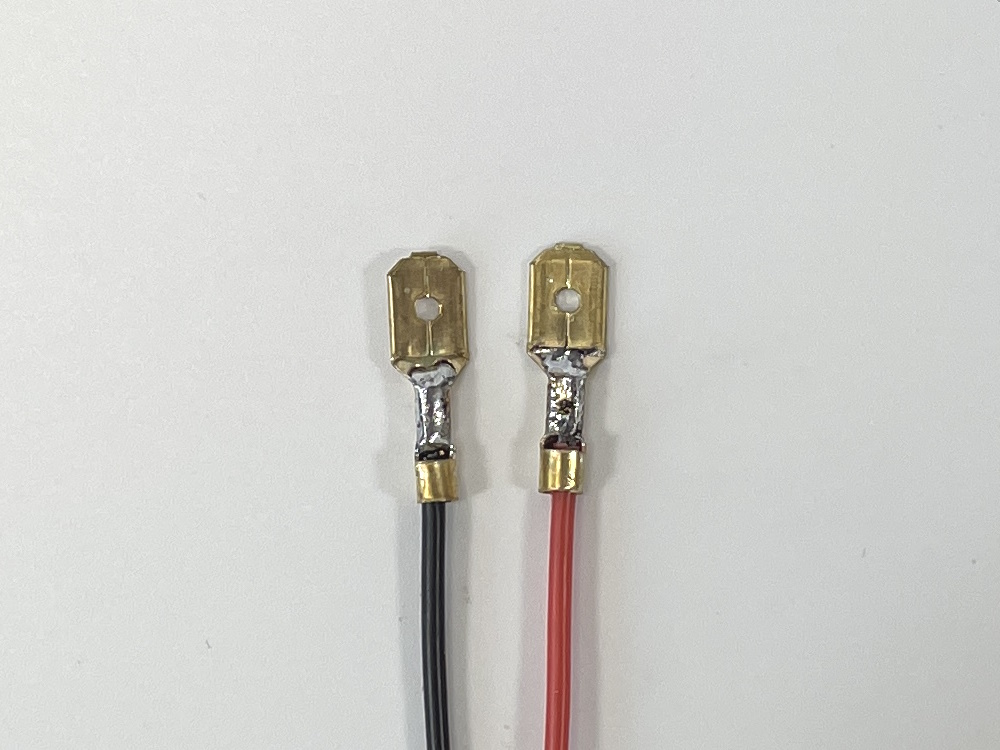

1. Hàn 2 faston terminals vào hai sợi dây dài khoảng 15cm.



2. Luồn dây qua khối Battery_Connector và ấn faston terminals vào thân (có thể làm nóng nhẹ faston terminals).

3. Ép 4 đai ốc M3 vào Desk_Fan_120mm_Base_Cover_Battery.

4. Bắt khối battery connector và base cover lại với nhau bằng 4 vít M3x15mm.

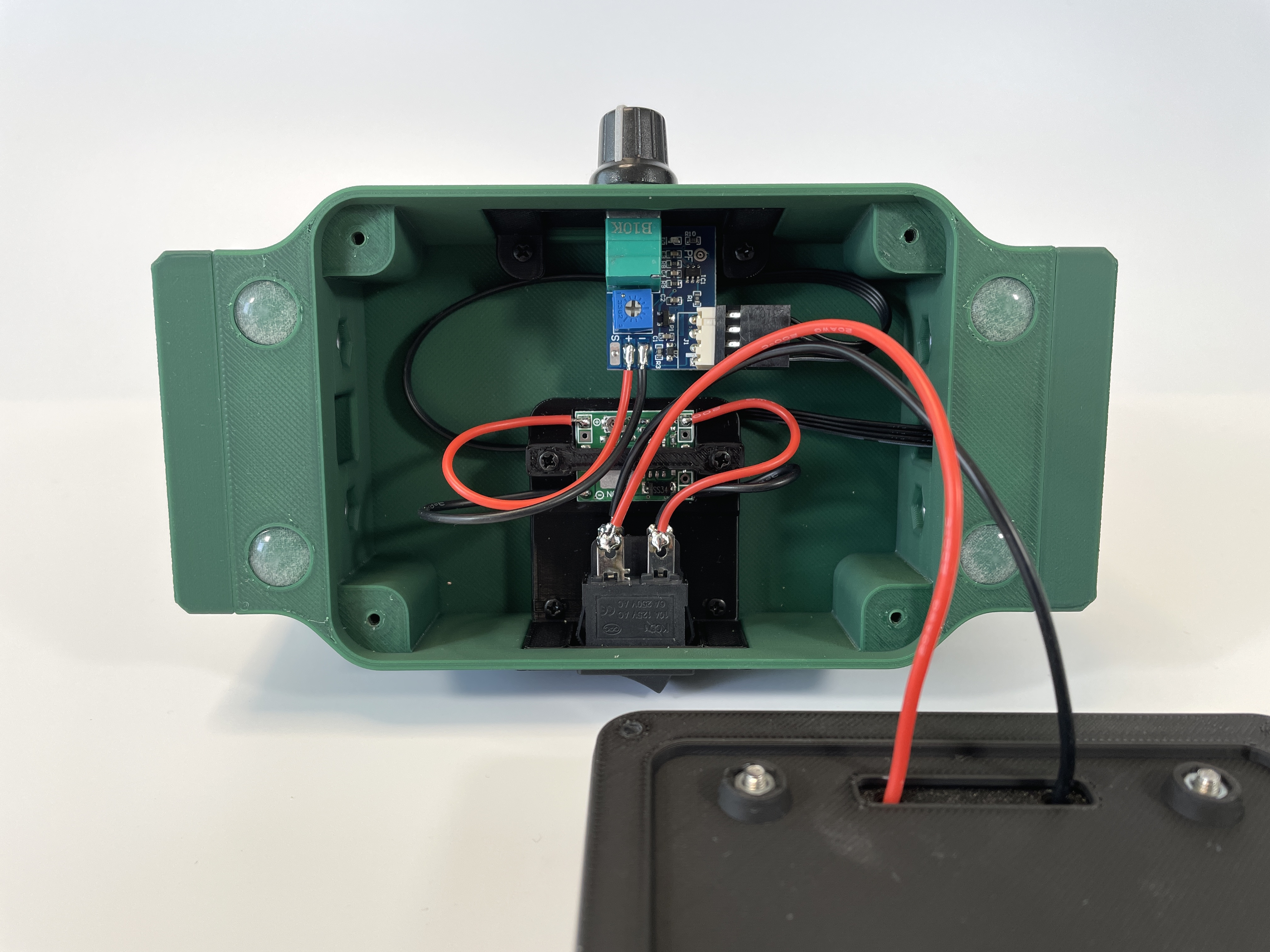

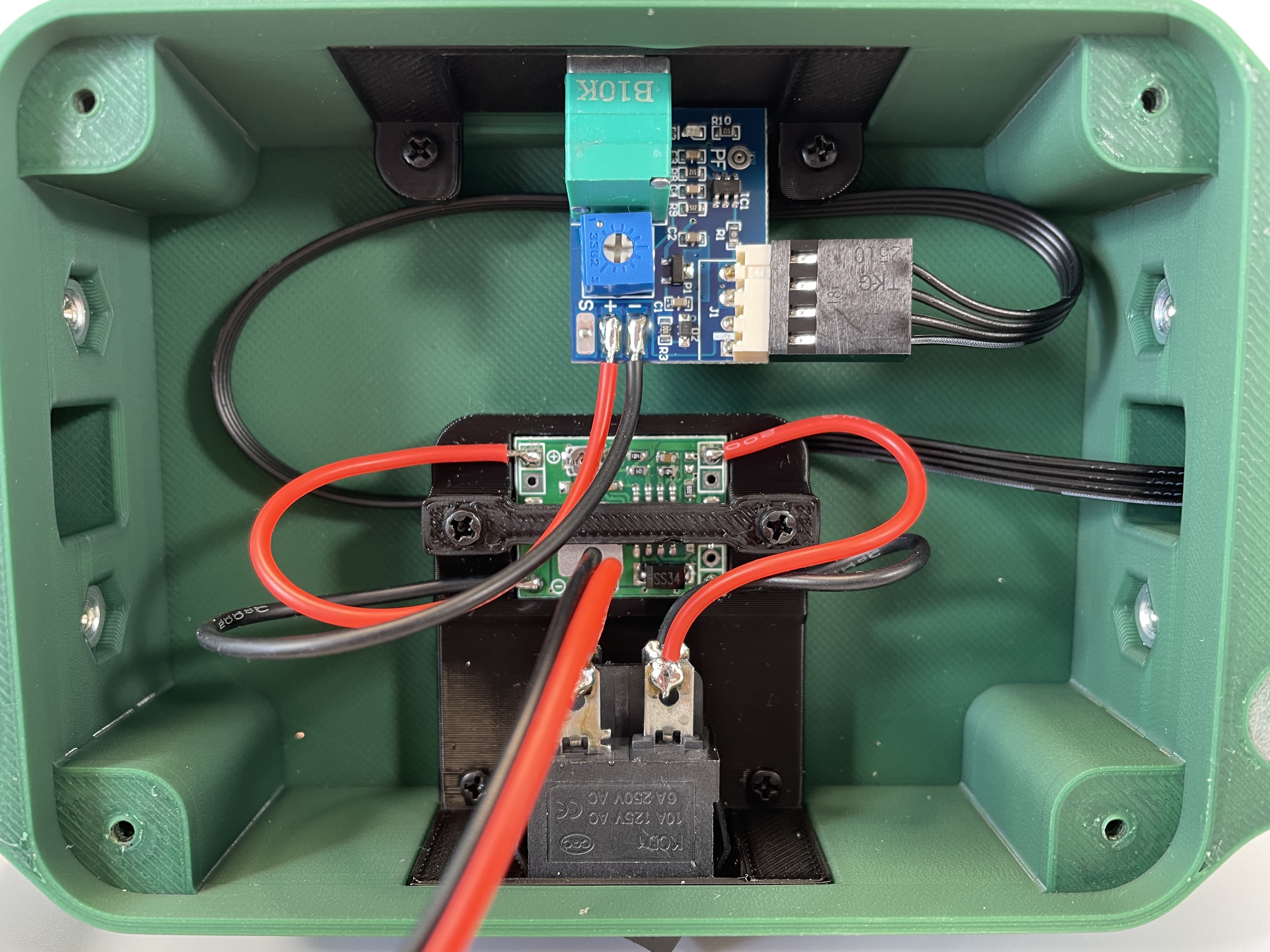

5. Gắn module Step Down lên chi tiết Desk_Fan_Back_Module_Switch_Stepdown part.

6. Nối rocker switch với module Step Down bằng hai đoạn dây ngắn.

7. Hàn dây từ pin vào rocker switch. Lưu ý đúng cực (polarity).

8. Cắm pin tạm thời, bật rocker switch và chỉnh điện áp đầu ra của Step Down convertor về 12V bằng voltmeter.

9. Nếu có dùng PWM signal generator hoặc PWM driver thì hàn hai dây từ đầu ra Step Down sang đầu vào module; nếu không thì nối fan trực tiếp vào đầu ra Step Down.



Filter cover có thể gắn nhanh để lọc khói khi hàn có thể xem
