Máy tính cơ học (Cộng & Nhân!) in 3D

🧮 Mình thiết kế một máy tính cơ học in 3D, có thể thực hiện ➕ phép cộng và ✖ phép nhân!

Có 2 phong cách:

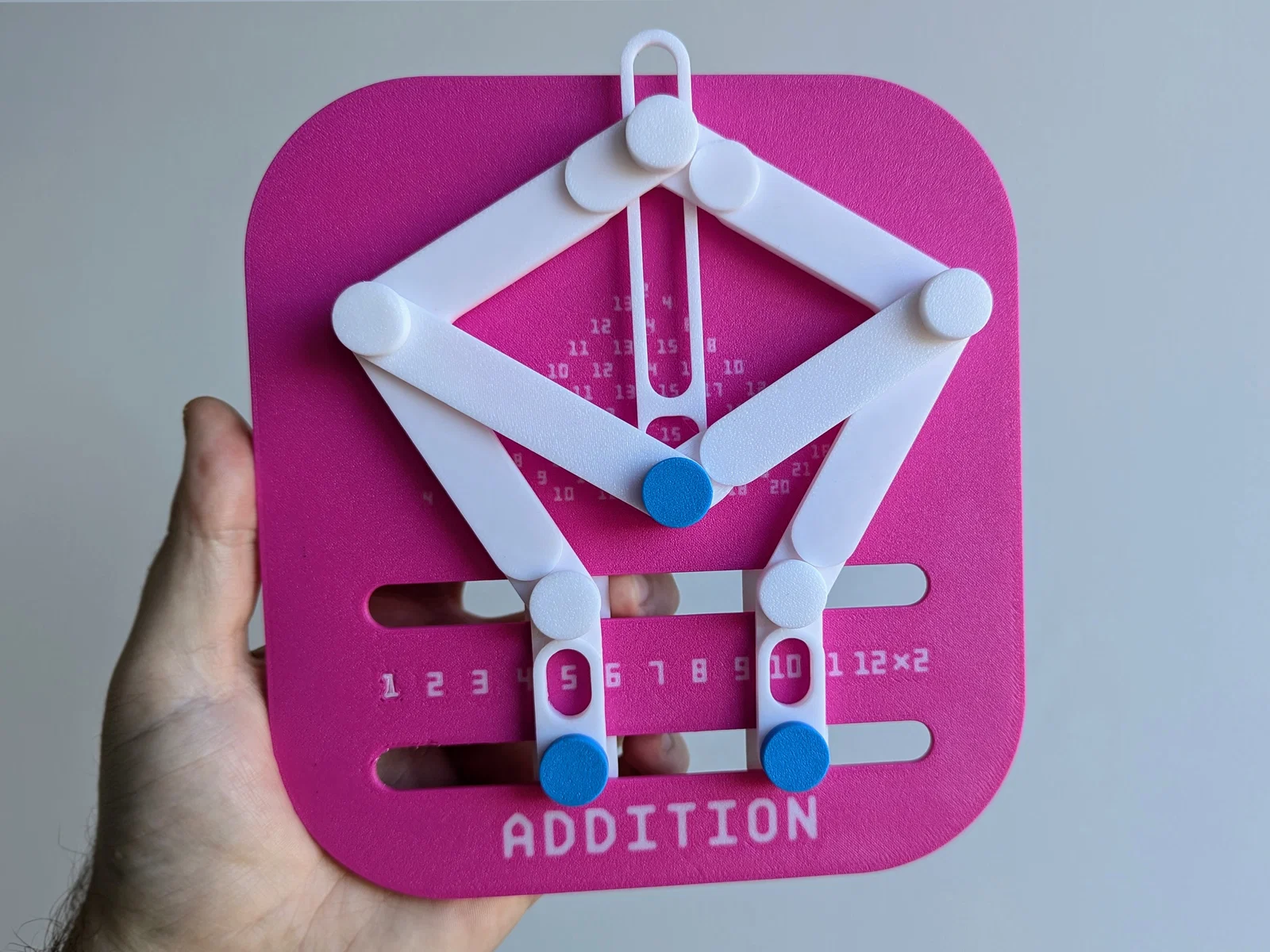

🔢 Bản Basic

• Không cần MMU hay Prusa XL.

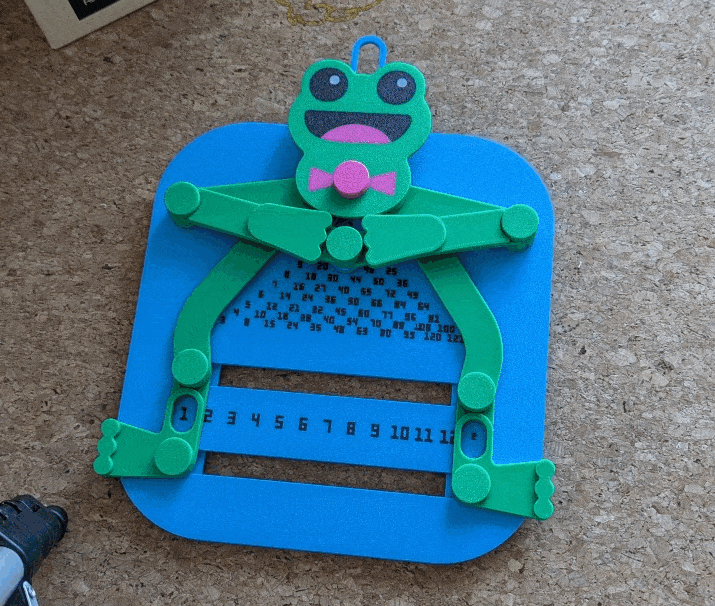

🐸 Bản Froggy

• In nhiều màu bằng Prusa XL hoặc MMU (hoặc bạn tự tô màu cũng được!)

Cách dùng

Bạn di chuyển hai “bàn chân” tới các con số muốn cộng/nhân, rồi hai “bàn tay” sẽ chỉ ra đáp án!

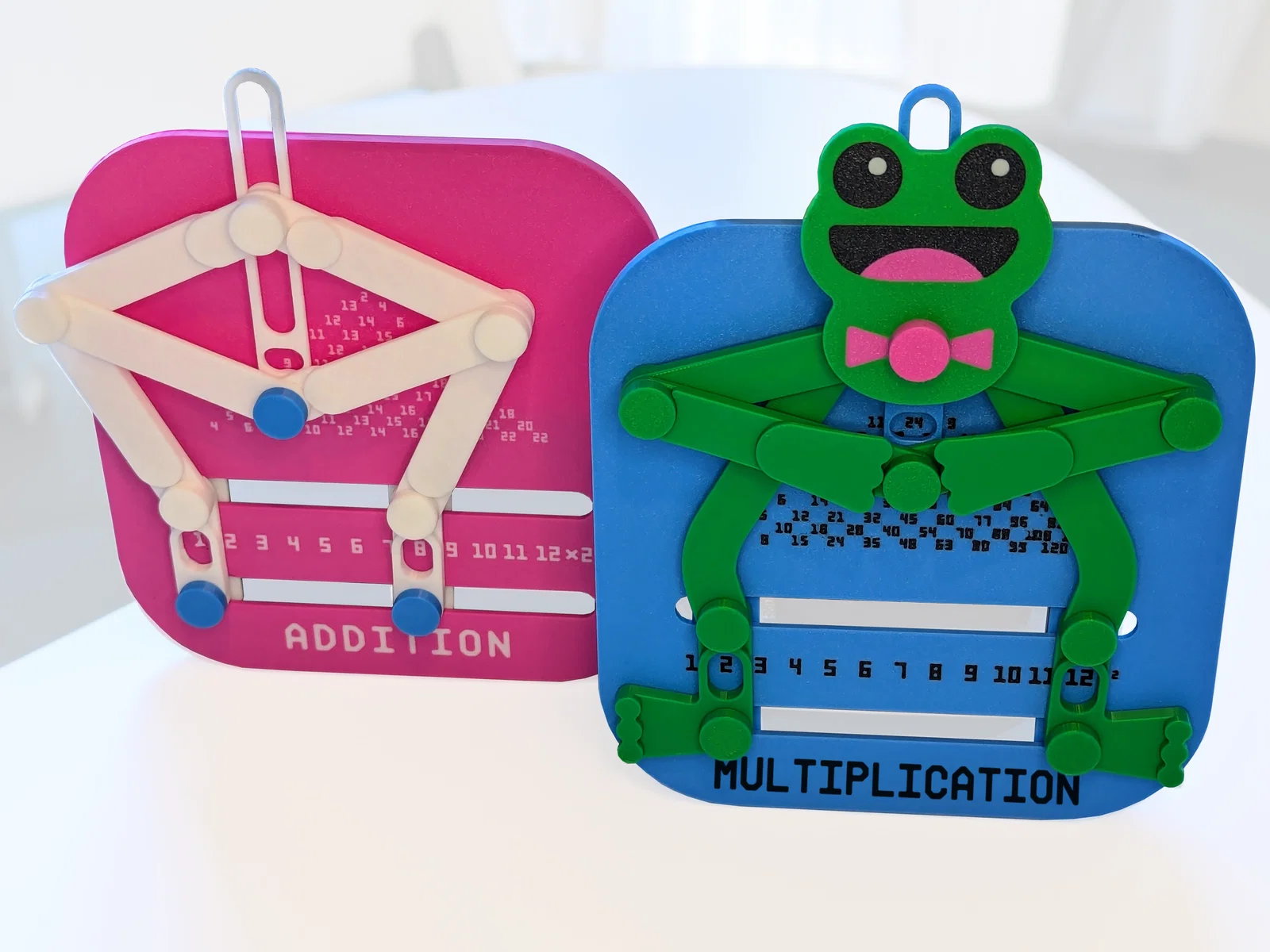

Có 2 loại đế để in: ✖ Multiplication và ➕ Addition.

Cơ chế hoạt động

📐 Máy tính cơ học này hoạt động dựa trên cơ cấu bản lề phẳng (planar hinge mechanism) với các tam giác vuông cân đối xứng. Các cạnh huyền (hypotenuse) của những tam giác này trượt dọc theo các trục số, còn các đỉnh được nối với nhau, tạo thành một hình thoi có bản lề (hinged rhombus). Bằng cách đặt các điểm trượt tại những số nguyên khác nhau, máy sẽ xác định trung điểm của các số đó để hiển thị kết quả. Mẫu này dựa trên bằng sáng chế “educated monkey” đã hết hạn từ năm 1915.

Hướng dẫn lắp ráp

Bản Froggy:

Bước 1: Gắn Ốc (Screws), Chân (Feet) và Thanh dọc (Vertical Bar) lên Đế (Base).

Bước 2: Gắn Hai Chân (Legs). Chân Trái (Left Leg) phải nằm lên trên Chân Phải (Right Leg) như hình.

Bước 3: Gắn Tay Phải (Right Hand). (Lưu ý: Tay Phải dày hơn Tay Trái)

Bước 4: Gắn Tay Trái (Left Hand).

Bước 5: Gắn Mặt (Face).

Bước 6: Gắn Đai ốc (Nuts). Có thể bạn sẽ cần siết/nới để máy vận hành mượt.

Bước 7: Xong!

Bản Basic:

Bước 1: Gắn Ốc (Screws), Chân (Feet) và Thanh dọc (Vertical Bar) lên Đế (Base).

Bước 2: Gắn Hai Chân (Legs). Chân Trái (Left Leg) phải nằm lên trên Chân Phải (Right Leg) như hình.

Bước 3: Gắn Tay Phải (Right Hand). (Lưu ý: Tay Phải dày hơn Tay Trái)

Bước 4: Gắn Tay Trái (Left Hand) rồi gắn Đai ốc (Nuts). Có thể bạn sẽ cần siết/nới để máy vận hành mượt.
