Jig vát mép & cắt ống PTFE (PTFE Tube Chamfer and Cut Jig)

Jig đơn giản để cắt ống PTFE (đường kính ngoài 4mm), gồm có:

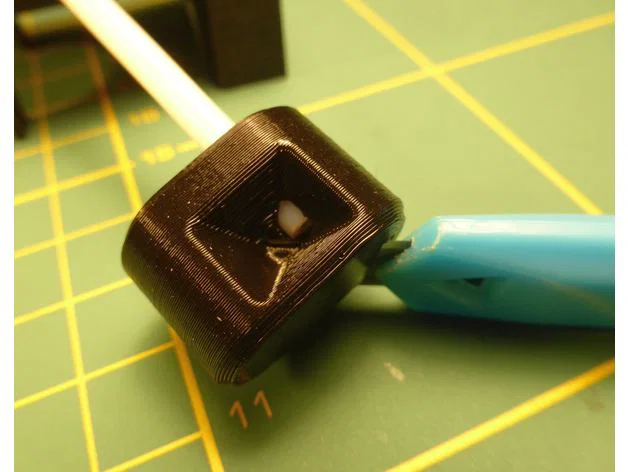

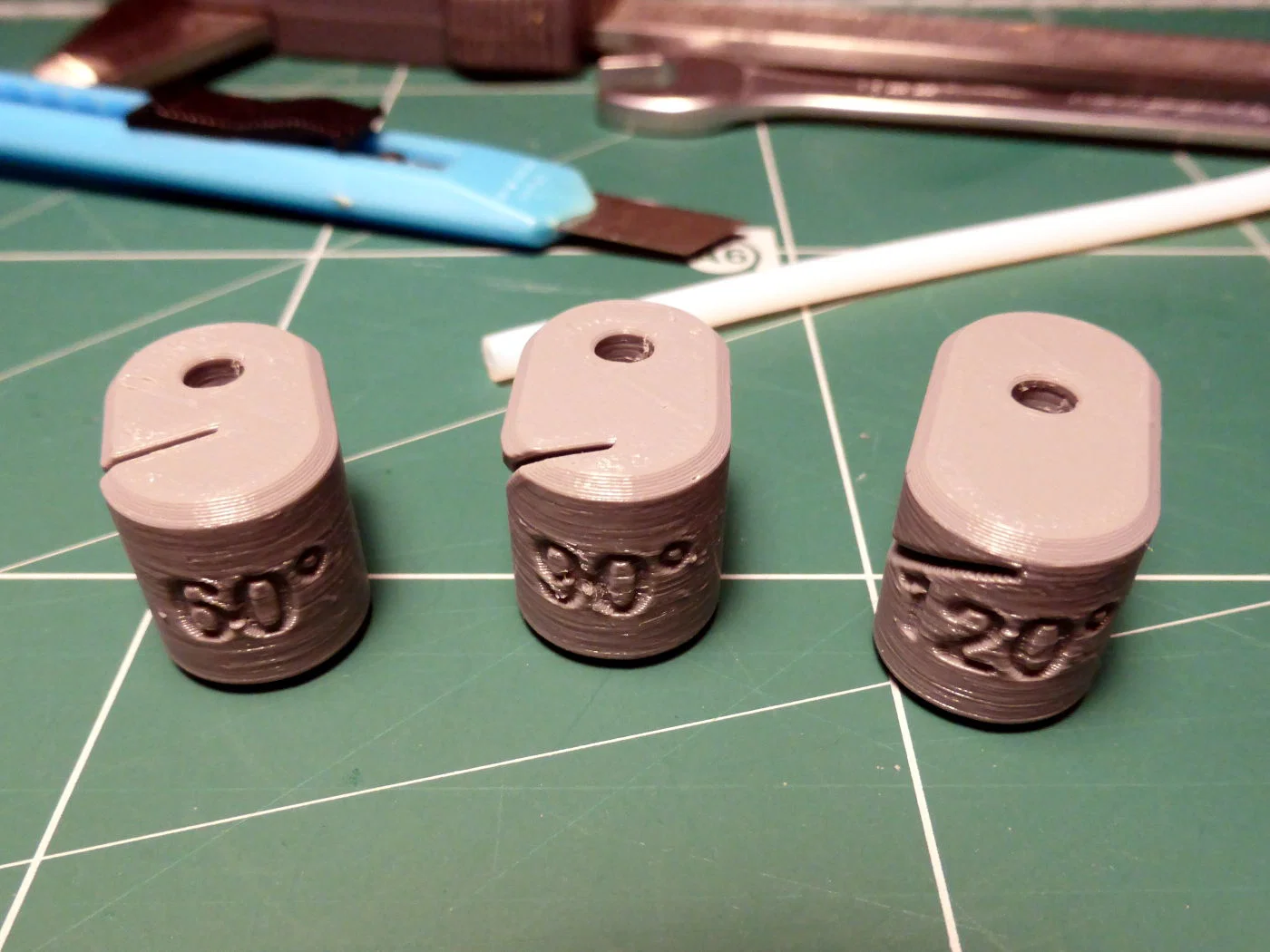

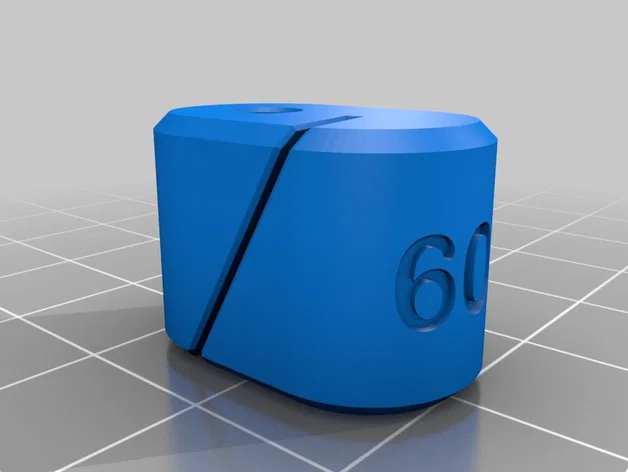

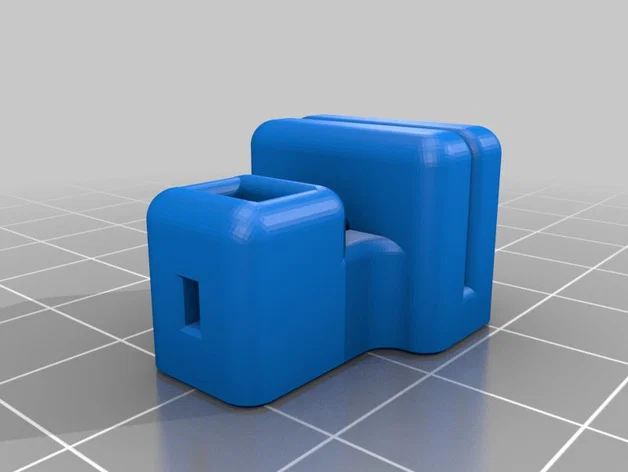

• Dụng cụ vát mép (chamfer) góc 60° (30), 90° (45) và 120° (60) (hoạt động giống kiểu chuốt bút chì)

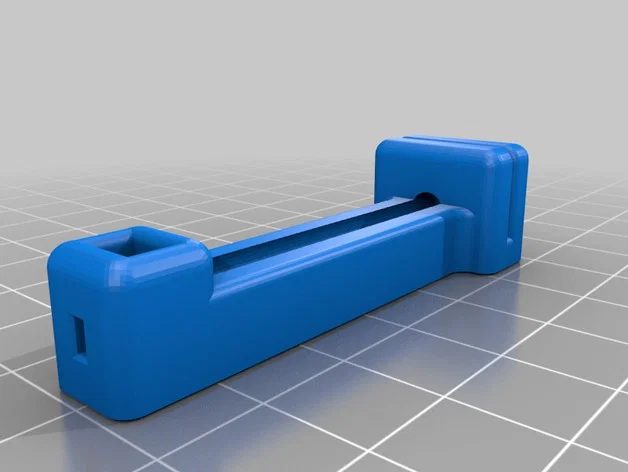

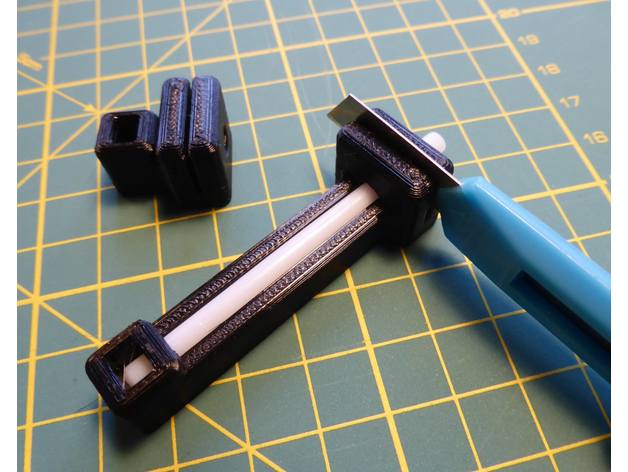

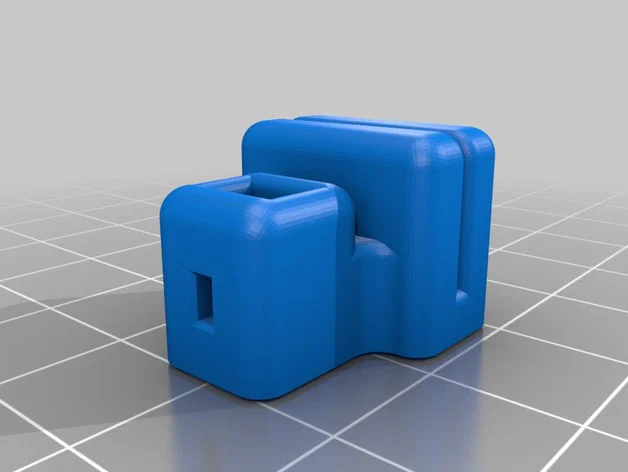

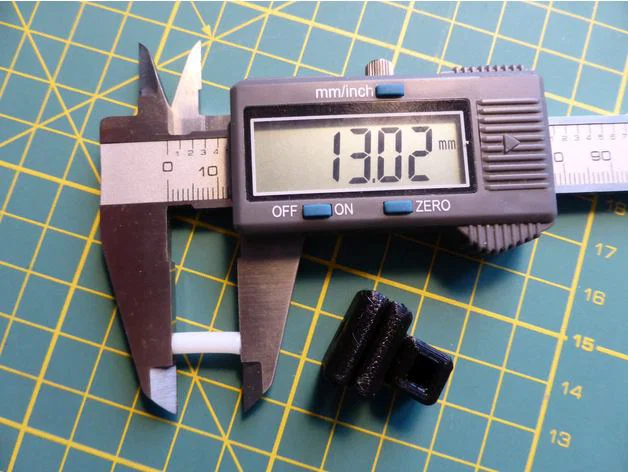

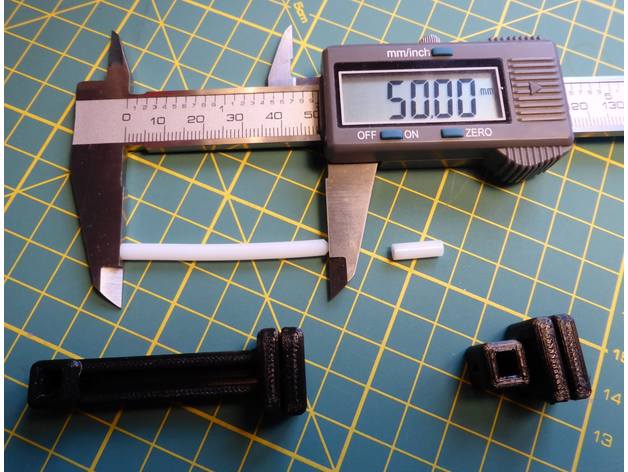

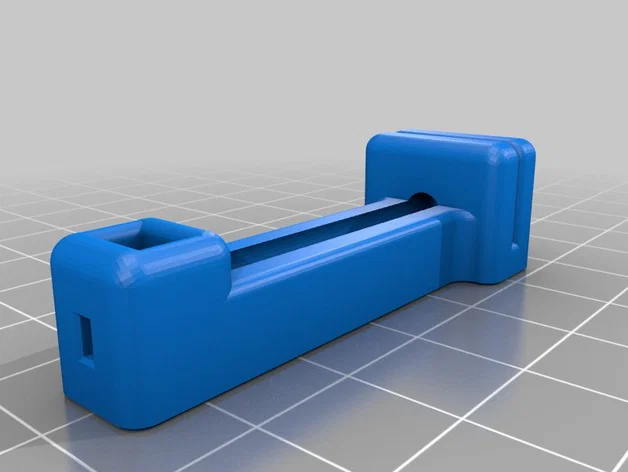

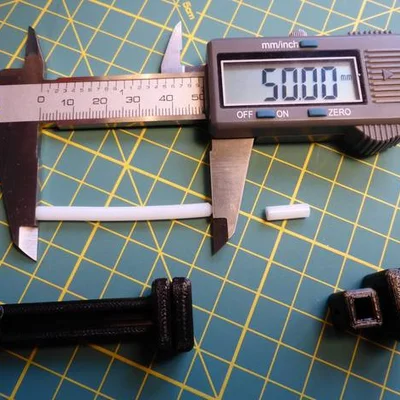

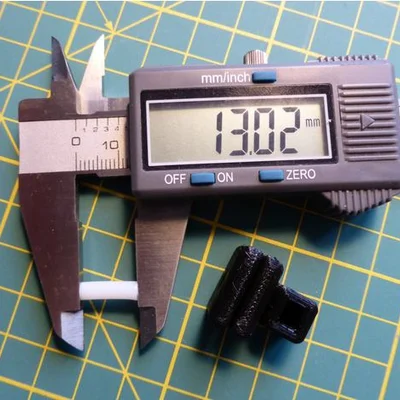

• Dụng cụ cắt theo chiều dài: 13, 15, 19, 35.3, 38.8, 42.3, 43.4, 44.2, 50 và 66mm

Dụng cụ cần chuẩn bị:

• Dao lưỡi bén để cắt (lưỡi 9mm)

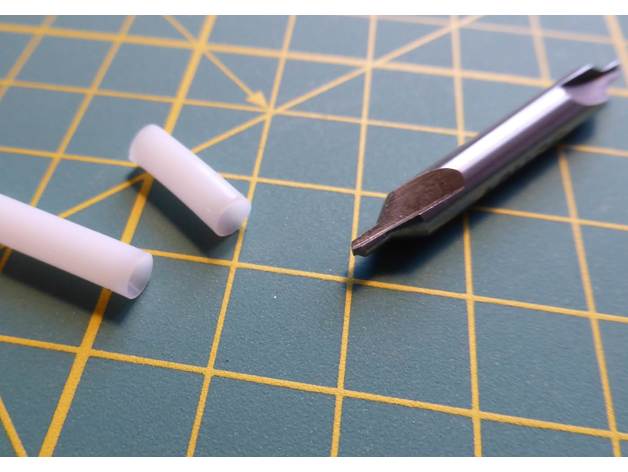

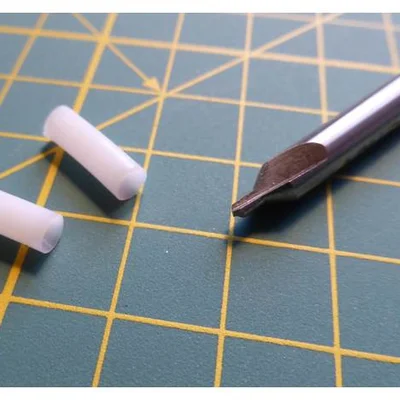

• Center drill để làm chamfer bên trong 60° cho dễ (eBay Search for Center Drill) - Hoặc dùng mũi khoan thường 4mm làm phương án thay thế

Có thể cần hậu xử lý (post-processing) tùy theo loại filament và máy in dùng để in jig. Để làm sạch các lỗ cho ống PTFE, cần mũi khoan 4mm - dùng mũi khoan xoay bằng tay để lấy bavia/vết lõm trong lỗ, thường không cần dùng máy khoan.
Rãnh đặt dao trong jig cắt theo chiều dài có thể vệ sinh bằng mặt lưng của dao (lưỡi 9mm).

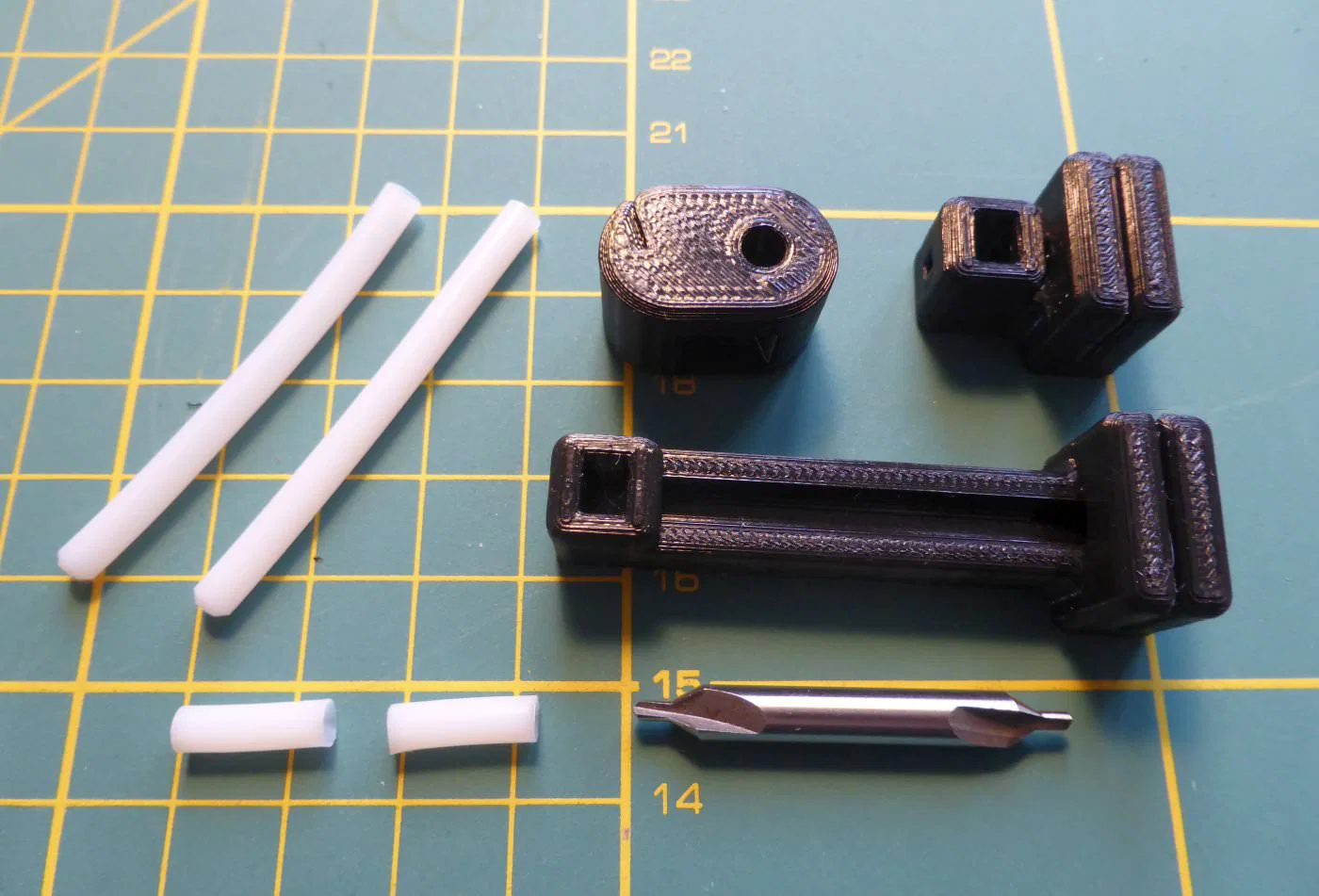

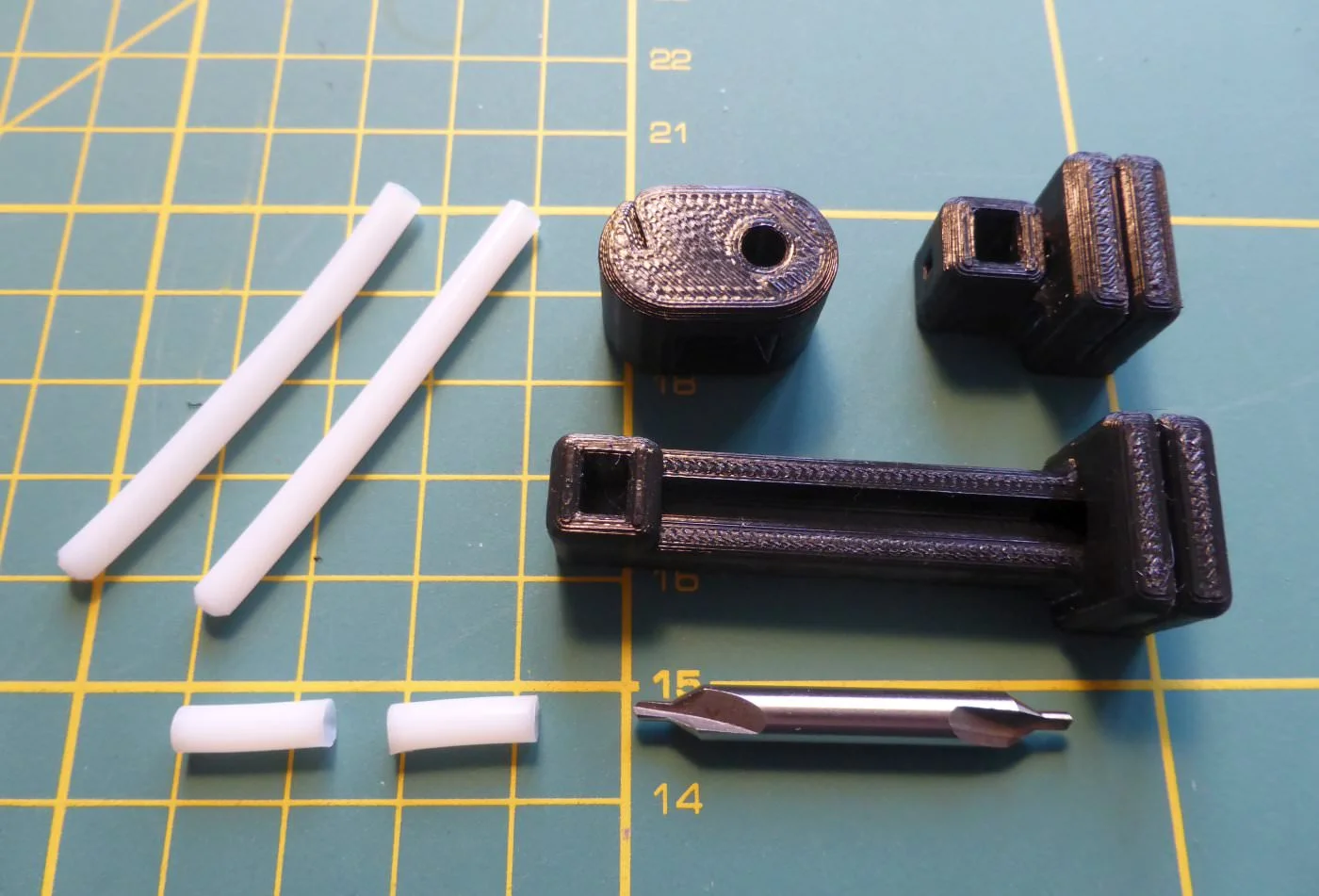

Xem hình để biết cách sử dụng.

Chiều dài ống cho máy in Prusa xem tại đây: How to trim PTFE tube - Original Prusa printers

>> Nếu thấy hay thì để lại like cho mình vui nha… :)

Cập nhật:

27. April 2022:
Cập nhật mô tả với phần hậu xử lý.

18. May 2021:
Thêm chiều dài cắt 38.8 mm cho tùy chọn Prusa Mini titanium BROZZL. Do chưa có thông số chính thức, chiều dài này được ước lượng từ mẫu thực tế.

10. Dec 2020:
Thêm chiều dài cắt 42.3 mm cho Prusa I3 MK3S+.
Tất cả dụng cụ cắt giờ đều có khắc chiều dài ở mặt dưới của tool.

17. May 2020:
Thêm chiều dài cắt ống PTFE 35.3mm cho Prusa Mini bản Bondtech. Có thể dùng với tool chamfer 120°.

24. February 2020:
Chiều dài cắt 43.4mm cho ống PTFE hot end của Prusa Mini và tool chamfer ngoài 120°.

19. November 2018:
Với một số hot end, góc chamfer ngoài hiện là 60° - vì vậy mình thêm tool cho góc này.

Để dễ phân biệt, các tool được đánh dấu 60° và 90°.

Tất cả tool có trong mục files.

Hướng dẫn in (Print instructions)

Mẫu trong hình được in bằng Devil Design PETG Black và Gray.

Sau khi in (Post-Printing)

Tool chamfer 60°/90°/120° có thể cần làm sạch lỗ bằng mũi khoan/reamer 4mm vì cần độ khít (tight fit) để hoạt động đúng.
