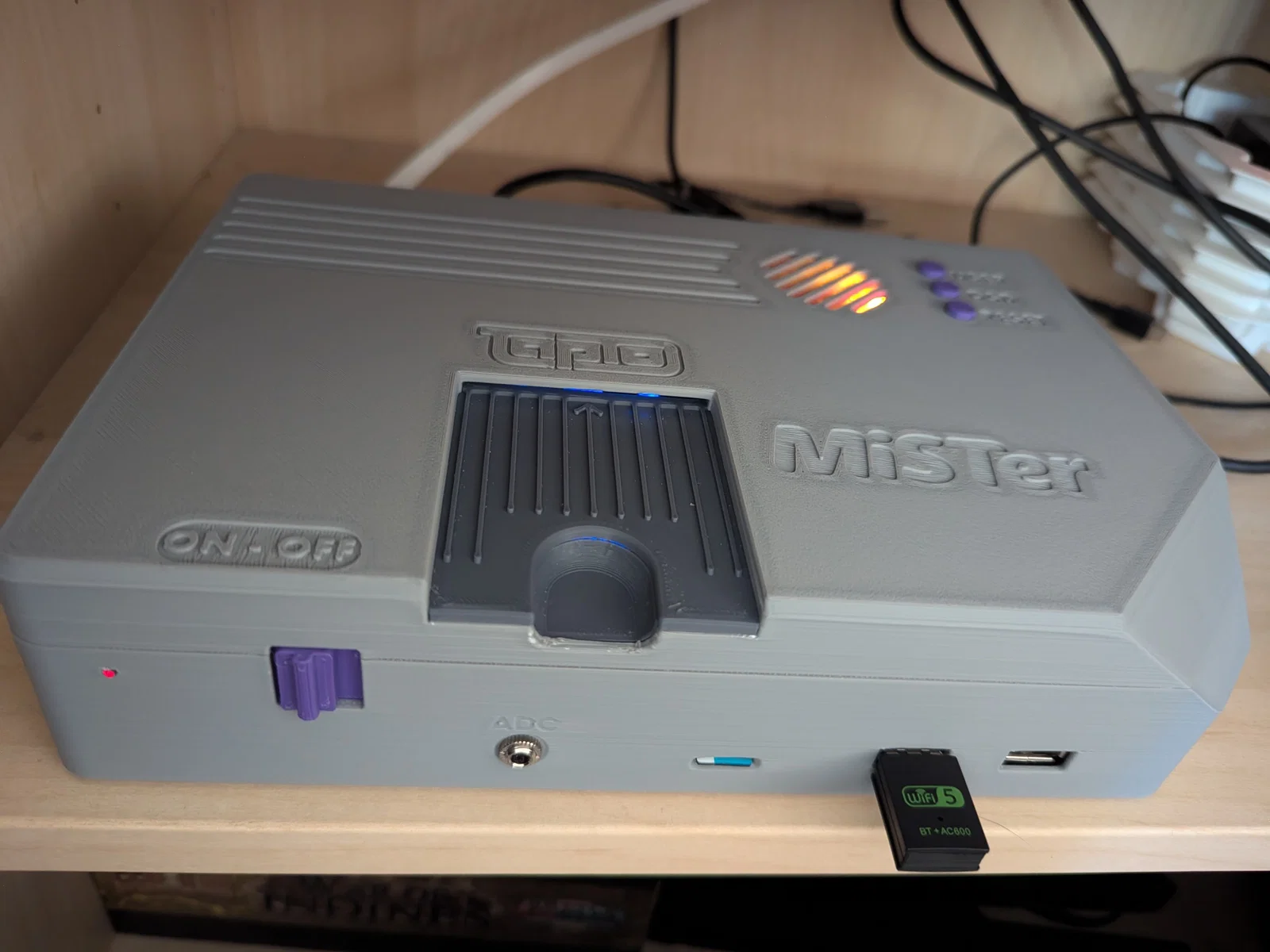

Vỏ máy MiSTer PI Console Case tích hợp TapTo

Bản remix này vẫn đang trong quá trình hoàn thiện (work in progress)!

Tấm dock plate TapTo được đăng riêng tại vì nó có license CC không tương thích.

Các món cần thêm cho bản này:

• Công tắc (switch) cho USB C vẫn giữ được tín hiệu PD
  • https://www.canakit.com/canakit-usb-c-pd-piswitch-for-raspberry-pi-5.html (món này yêu cầu loại switch, không phải loại button)
• Jack 3.5 mm có dây sẵn (x2)
  • https://www.amazon.com/dp/B0B8F2GGCD
• Jack 3.5 mm gắn panel (x2)
  • https://www.digikey.com/en/products/detail/schurter-inc/4832-2300/1731055
  • https://www.amazon.com/Nine-3-5mm-Stereo-Panel-Connector/dp/B01C3RFHDC (cái này cũng xài được, nhưng sẽ mua một lần ra 10 cái)
• Dây nối dài USB C gắn panel (panel mount extension)
  • https://www.amazon.com/dp/B08HS6X44P
• Dây nối dài VGA (VGA extentsion cable)
  • https://www.amazon.com/dp/B072KN982G (sẽ cần cắt bớt một chút phần strain relief ở đầu male để không bị cấn với dây nối dài HSDMI)
• Dây nối dài USB C (đi từ switch qua Mister Pi)
  • https://www.amazon.com/dp/B0CZXNJLXW
• Dây USB C to A (cho TapTo), chọn một phương án
  • https://www.amazon.com/dp/B0CNT3ZCFR kèm thêm một adapter type C to A
  • https://www.amazon.com/dp/B091CRLJM2 tự làm một sợi bằng breakout board type A male còn dư

Mình cũng có chỉnh lại dây nối dài thẻ micro sd vì mình có sẵn một cái từ dự án trước; có thể tìm tại đây (https://www.aliexpress.us/item/3256801742490754.html)

Phần nắp trên (top) cần 4x insert nhiệt M3x4 (heat set insert) để bắt khay TapTo lên mặt trên của vỏ.

Những phần còn lại thì nên giống y như thiết kế gốc (bao gồm cả các nút ở nắp trên, có trong file của thiết kế gốc).
