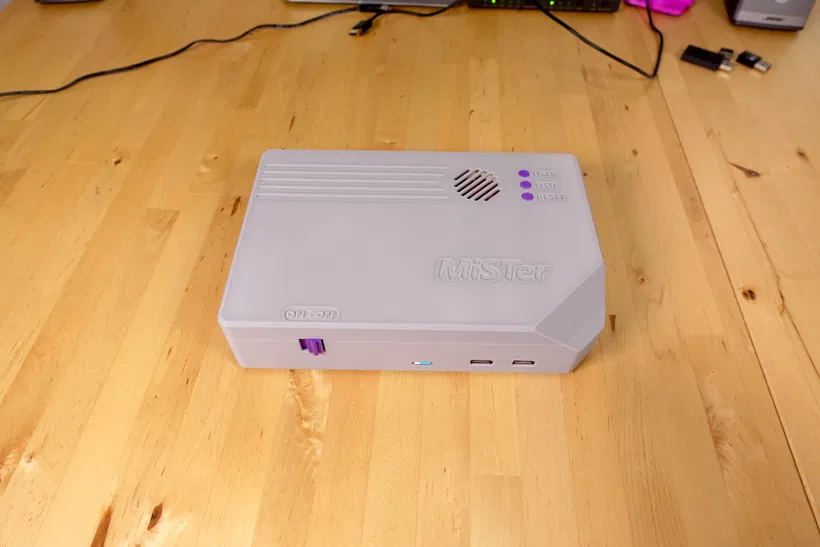

Vỏ máy Console Kích thước Đầy đủ cho MiSTer FPGA

Tính năng:

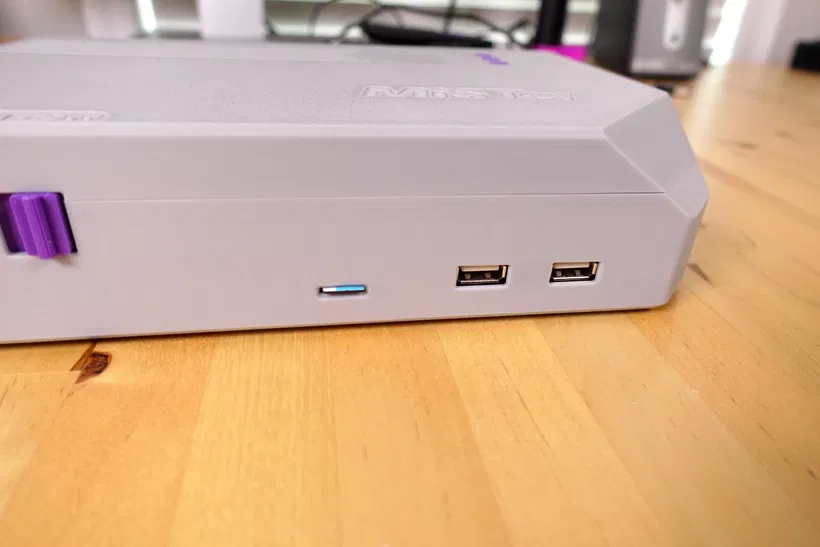

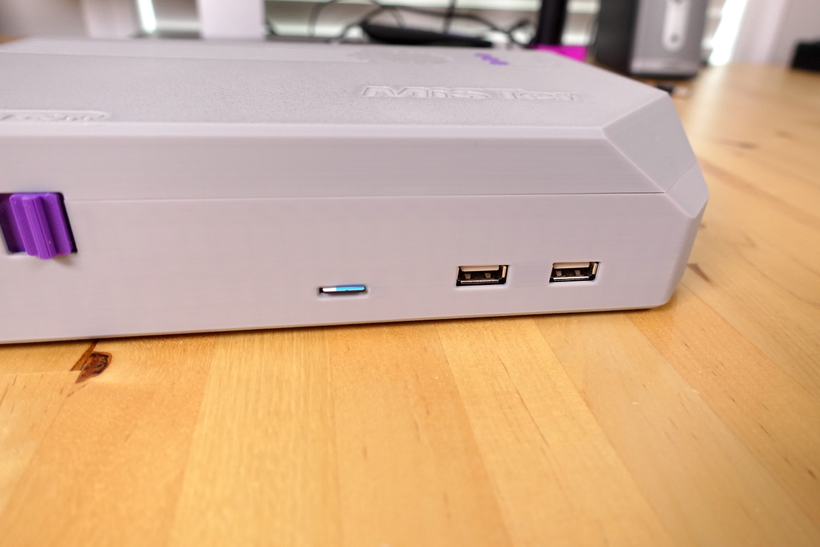

2 cổng USB gắn phía trước

Khe cắm thẻ nhớ microSD gắn phía trước

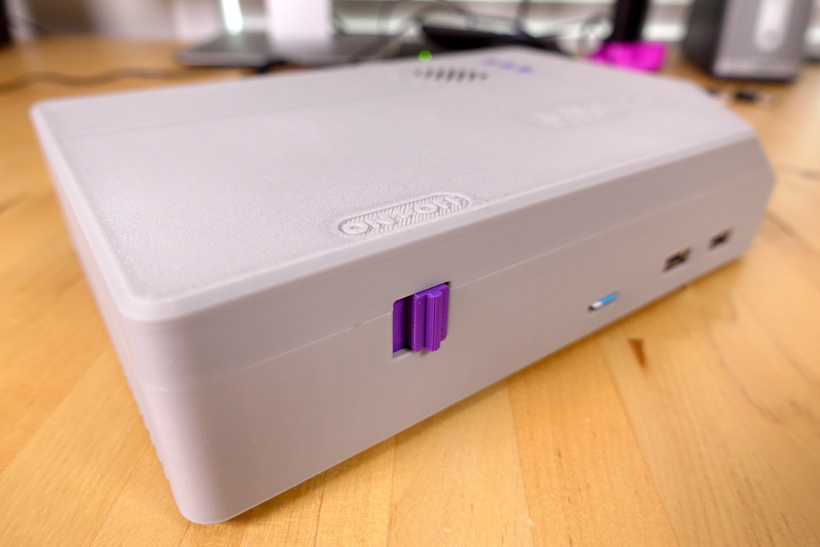

Công tắc nguồn kiểu console (mô phỏng theo PCEngine và TG16)

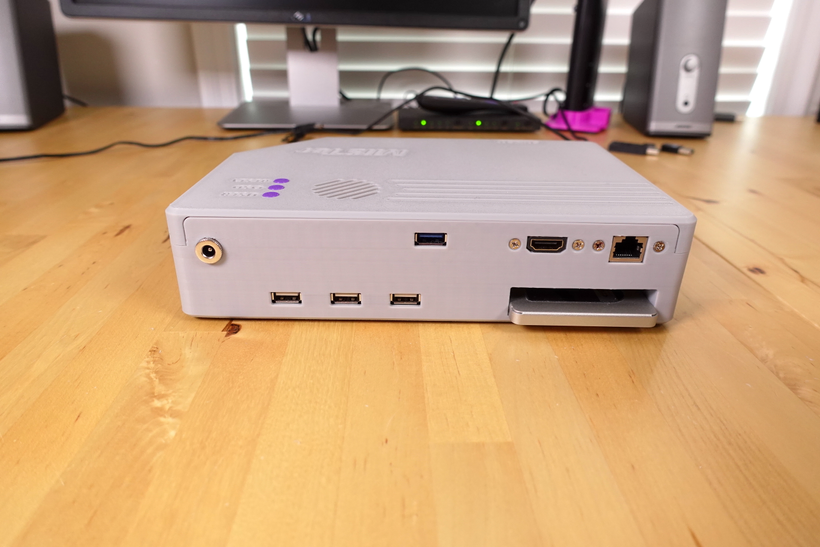

Ổ cứng SATA gắn trong dễ dàng tiếp cận từ phía sau

Cổng HDMI

Ethernet

Thêm 3 cổng USB phía sau

Cổng Serial User

Cổng 5v

Và 3 nút của IO board phía trên

Nhiều lỗ thông gió

Tôi quyết định ở phiên bản này sẽ không bao gồm vị trí cho âm thanh analog/digital hoặc VGA ở mặt sau vỏ máy. Có lẽ phiên bản sau sẽ có.

Bao gồm trong tệp tải xuống:

Top.stl - Đây là nửa trên của vỏ máy console

Bottom.stl - Đây là nửa dưới tương ứng - Tôi đề xuất dùng sơn cho các bộ phận hỗ trợ ở khe cắm SATA phía sau

switch.stl - Đây là bộ phận công tắc nguồn

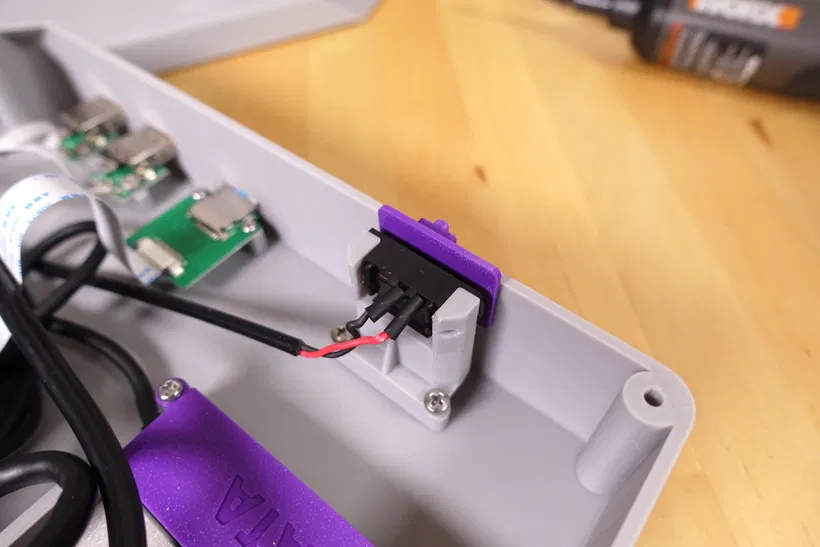

Power Switch Support.stl - Đây là trụ đỡ giữ công tắc nguồn trượt.

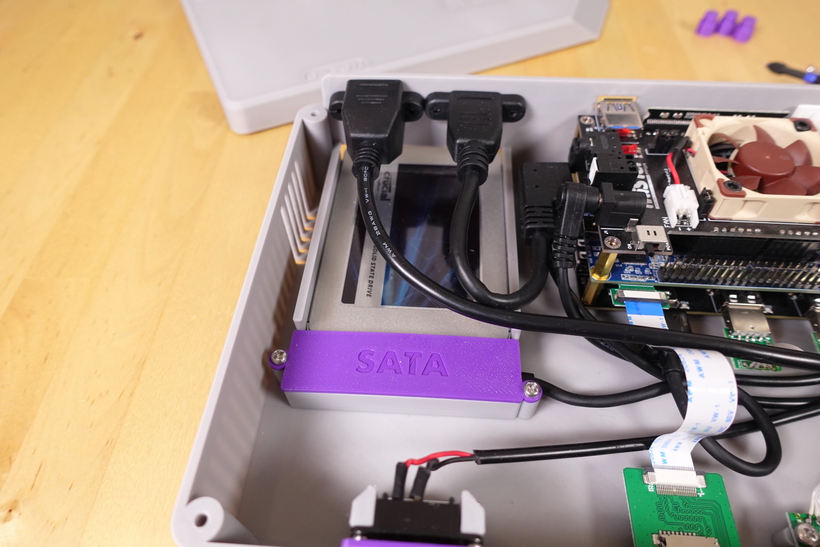

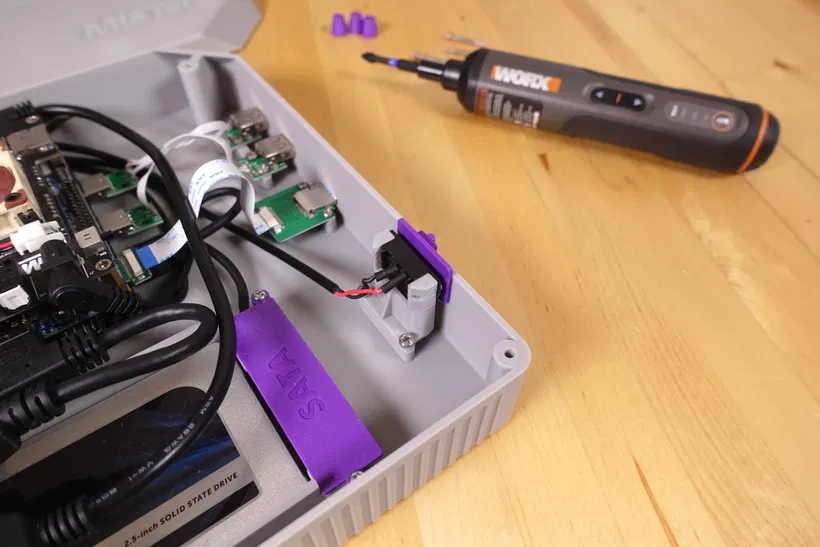

SATA Cover - Đây là nắp giữ adapter USB sang SATA Vantec.

Button.stl - Đây là các nút để kích hoạt các nút của IO board. In 3 cái.

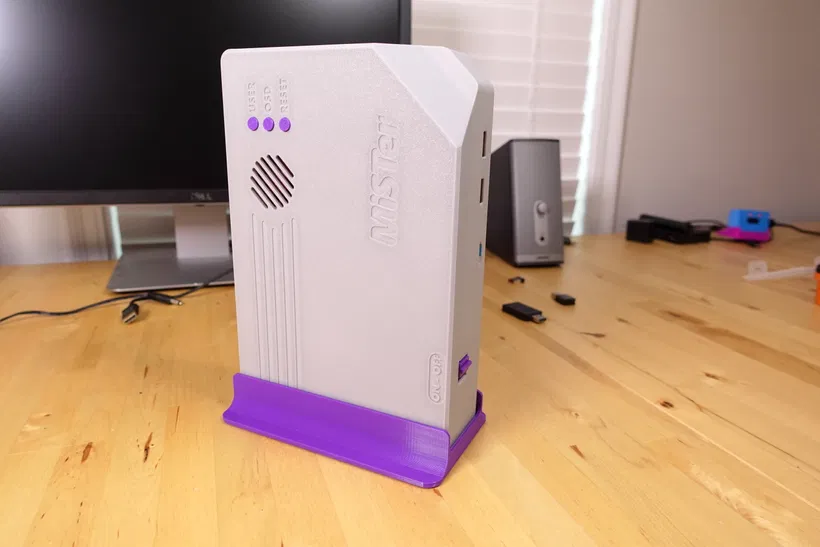

Stand.stl - Đây là giá đỡ thẳng đứng cho vỏ máy.

MiSTer Full Console case.step - Đây là tệp thiết kế chính ở định dạng STEP. Dành cho các bạn đam mê CAD, tệp này sẽ giúp bạn dễ dàng tùy chỉnh hoặc phối lại theo ý muốn.

Các bộ phận bạn cần để hoàn thiện bản dựng:

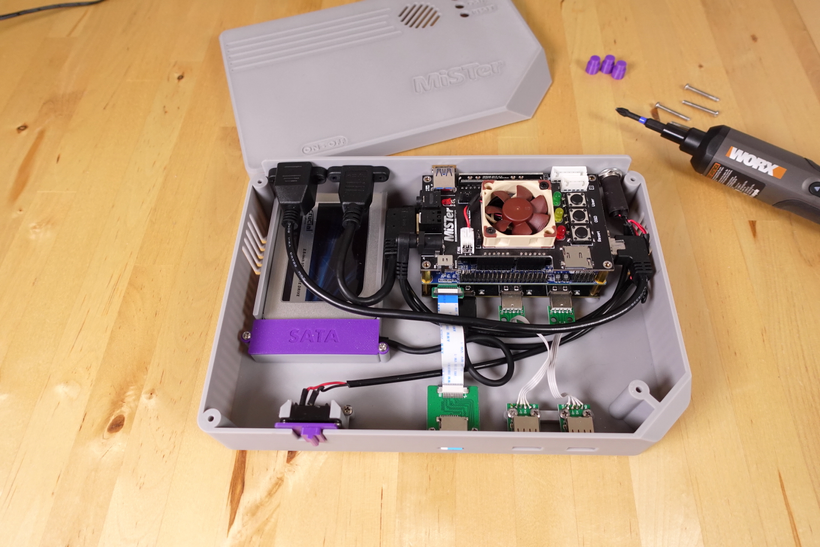

Ngoài bộ PCB MiSTer cơ bản của bạn (USB board, DE10-nano và Digital hoặc Analog IO board), còn có một số thứ bổ sung bạn cần để lắp ráp.

Ốc vít

4 x ốc máy M3 x 25mm - Đây là ốc vỏ máy để giữ nửa trên và nửa dưới của vỏ máy với nhau

4 x ốc máy M2.4 x 6mm - 2 cái cho giá đỡ mở rộng thẻ nhớ microSD và 2 cái giữ công tắc nguồn.

4 x ốc máy M3 x 10mm - Dùng để gắn giá đỡ PCB MiSTer vào đáy vỏ máy.

4 x ốc máy đầu phẳng M3 x 6mm - Dùng để gắn cáp mở rộng HDMI và Ethernet gắn mặt sau. Bạn có thể dùng ốc đầu tròn, nhưng đầu phẳng trông đẹp hơn và lắp phẳng với mặt sau.

4 x Vòng đệm bo mạch chủ bằng đồng thau hình lục giác âm M3x14 - Kết hợp với 4 vòng đệm bằng đồng đi kèm với DE-10 nano, chúng kết nối IO board và USB với DE10-nano.

10 x M3 x 6mm - 4 cái dùng để bắt chặt mặt trên của IO board vào MiSTer để giữ mọi thứ chắc chắn. Thêm 2 cái dùng để giữ trụ công tắc nguồn và 4 cái cuối cùng để cố định các cổng USB ở mặt trước vỏ máy.

Phần cứng khác (liên kết nơi mua)

Adapter USB sang SATA Vantec (mã CB-STU3-2PB) - Lấy cái này ra khỏi vỏ nhựa của nó vì sẽ không dùng đến. Nếu bạn đã có MASE unit từ tôi, thì có thể dùng adapter đó vì cùng mã.

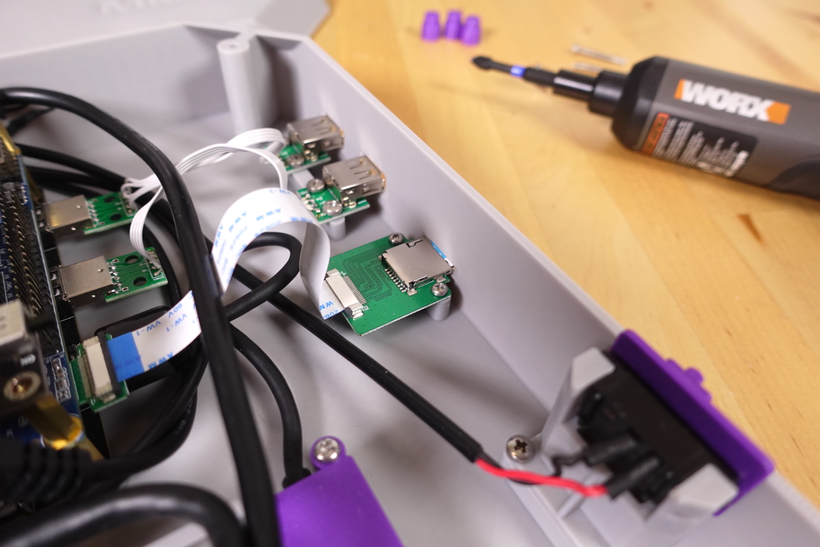

Bo mạch USB cái sang DIP - Bạn cần 2 cái cho mặt trước vỏ máy, nhưng thường phải mua nhiều hơn số lượng cần.

Bo mạch USB đực sang DIP - Bạn cũng cần 2 cái. Cả hai bo mạch đực và cái đều có đánh dấu và bạn cần hàn 4 dây từ mỗi bo mạch đực sang bo mạch USB cái tương ứng. Về cơ bản, bạn đang tạo một cáp mở rộng USB.

Cáp mở rộng microSD sang microSD - Chỉ cần 1 cái. Có thể dùng mã khác, nhưng vỏ máy được thiết kế với cái này.

Cáp mở rộng HDMI góc L - Cái này kết nối từ cổng HDMI trên DE10-Nano ra mặt sau.

Cáp mở rộng Ethernet góc L - Cái này kết nối từ cổng ethernet trên DE10-Nano ra mặt sau.

Phích cắm nguồn DC góc 90 độ - Bạn sẽ dùng 2 cái này để kết nối nguồn cho DE10-nano và USB hub với công tắc nguồn.

Công tắc nguồn - Mã công tắc nguồn L101011SS03Q từ C&K. Tôi dùng cái này vì nó lớn hơn về vật lý và có thể chịu được dòng DC cao hơn nhiều so với các loại rẻ tiền nhỏ.

Ổ cắm nguồn DC - Chỉ cần 1 cái.

Các bước lắp ráp:

Sẽ cập nhật sau. Phần lớn việc lắp ráp khá rõ ràng, nhưng tôi sẽ cập nhật thông tin lắp ráp sau. Để giúp bạn xây dựng, hãy xem thêm các ảnh. Bạn có thể tham gia Retro Frog Discord để hỏi giúp đỡ.

Nếu bạn dựng một cái, tôi rất muốn xem ảnh. Gắn thẻ tôi trên Twitter nếu bạn đăng ở đó. Tôi là @toddsnerdcave

cảm ơn!
todd
