Giá đỡ Laptop chuẩn VESA (VESA Laptop Mount)

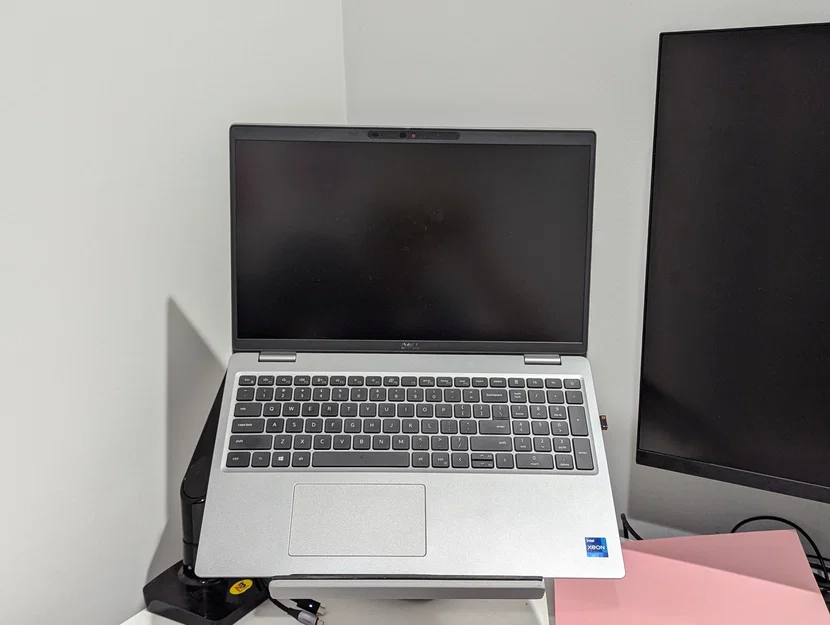

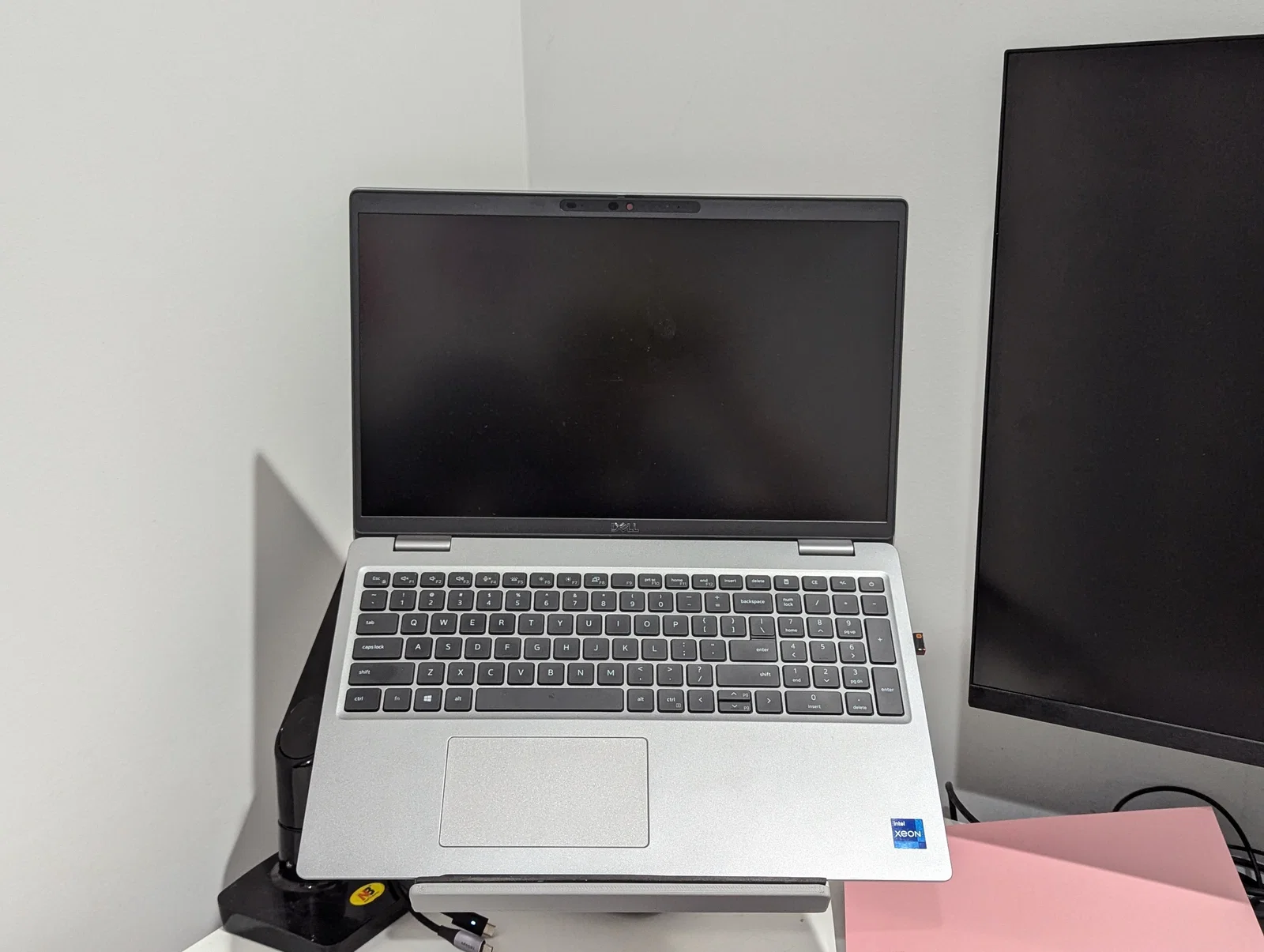

Mình tự dựng mẫu này từ đầu, có lấy cảm hứng từ 2 thiết kế đang được đăng, đồng thời làm phần gờ trước (front-lip) cao hơn để giữ vừa cái Dell Precision workstation 15 inch của mình.

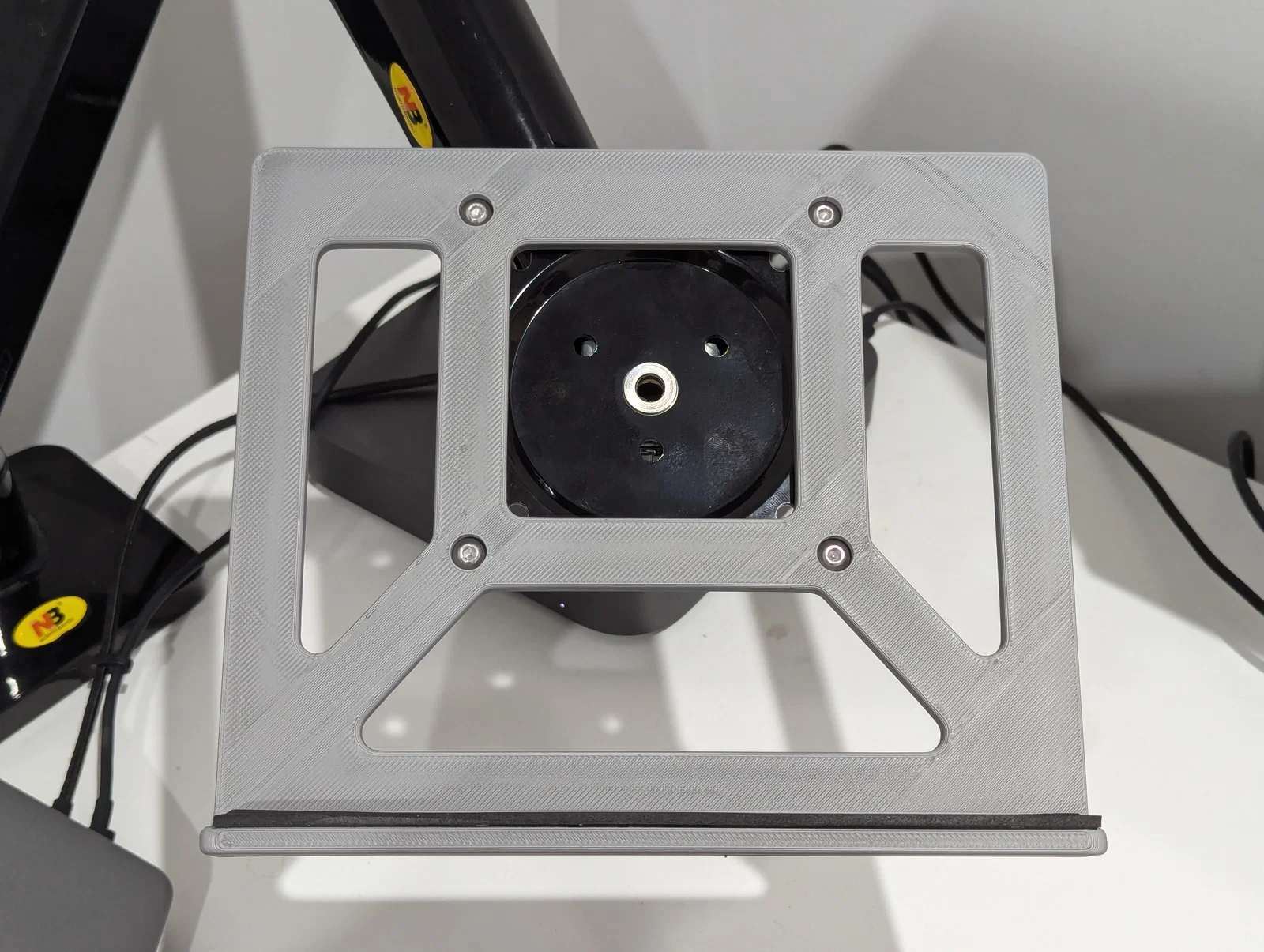

Kích thước tấm (plate) là 230 x 200mm, dày 7mm; chiều cao gờ (tính từ mặt plate) khoảng 20mm, nhưng bạn có thể chỉnh trong Onshape.

Phiên bản V1 không có độ nghiêng hay “stopper” ở phía trên của front-lip, nên một số laptop có thể bị trượt xuống. Nếu bạn có sẵn miếng foam seal như mình thì dán vào sẽ giúp nhiều.

File Onshape ở đây, đây là model parametric; nếu bạn không muốn phần khoét (cutout) trên front-lip thì đặt biến #lip_cutout về 0.01. Cứ thoải mái remix nha.

Cập nhật

• 2024-10-19: thêm phần khoét ở front-lip để tránh trượt (V2)

Mẹo lắp ráp và in

Bạn sẽ cần một số ốc và ê-cu M5.

Mình in bằng eSun ABS+

• nozzle 0.6mm
• layer height 0.3mm
• 3 perimeters
• 20% Gyroid infill (tin mình đi, vậy là dư xài rồi)

Nhớ up hình thành phẩm của bạn nha! Mình thích xem mọi người làm được gì lắm!
