Khớp nối Scharfenberg (đồ chơi fidget)

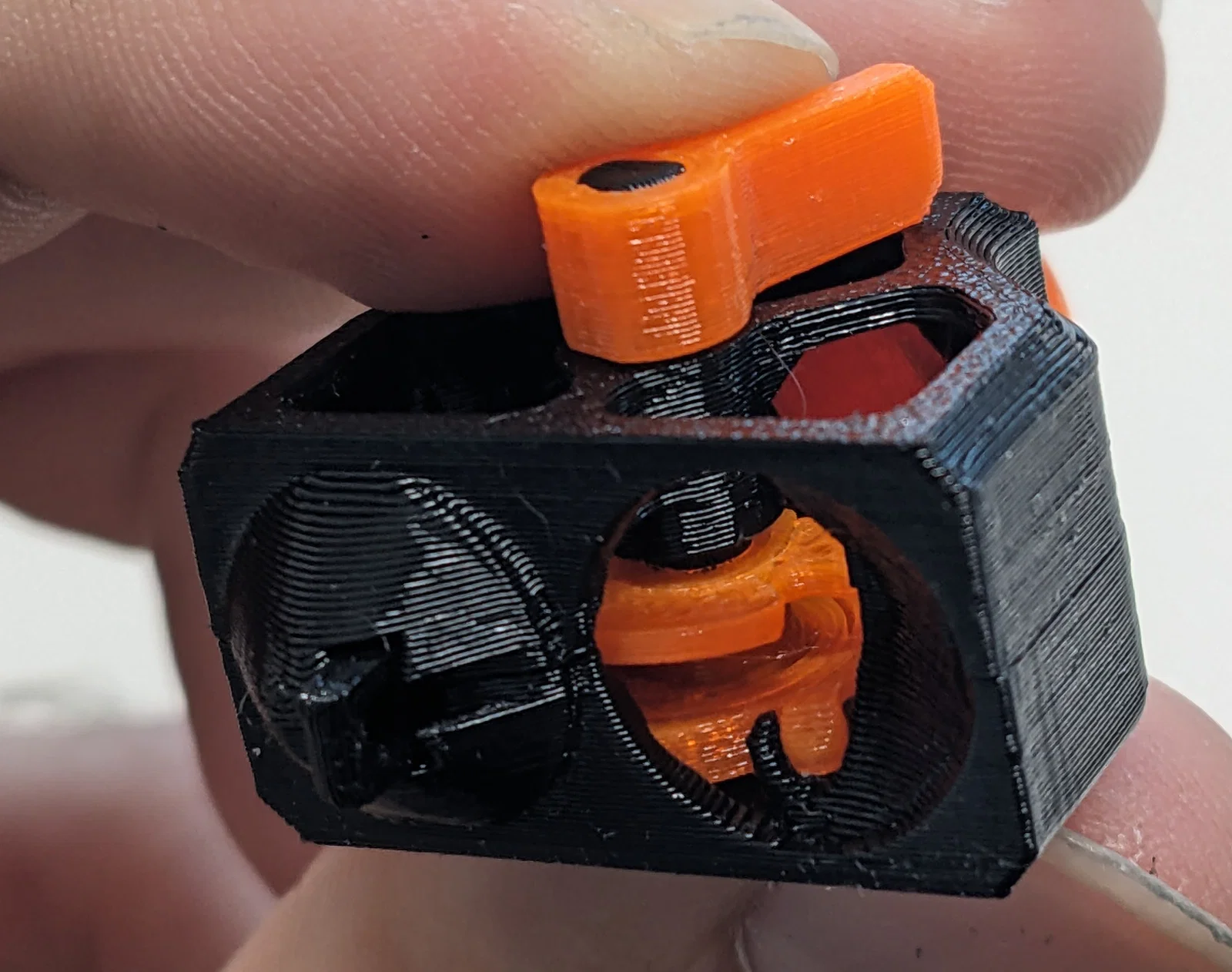

Đây là một model chức năng của khớp nối tàu hỏa Scharfenberg theo kiểu đồ chơi fidget.

https://en.wikipedia.org/wiki/Scharfenberg_coupler

Model này được tối ưu để in không cần supports, layer 0.2mm, nozzle tiêu chuẩn 0.4mm, không cần brim và cũng không cần thêm phần cứng nào.

CẢNH BÁO:

Nếu in ra mà trục (axle) bị hơi “dogbone” như trong ảnh bên phải thì có khả năng sẽ gặp rắc rối lớn hơn khi lắp ráp các chi tiết. Trường hợp này xảy ra trên máy Bambu Labs với profile mặc định; còn trên các máy Prusa của mình thì profile tiêu chuẩn không vấn đề, tuy vậy extrusion multiplier vẫn phải chỉnh đúng theo filament đang dùng.

Nếu cần, hãy in các file ở 150% để được walls 0.8mm, khi đó sẽ có 3 perimeters thay vì 2 và dung sai (tolerances) cũng bớt bị nhạy.

Hướng dẫn lắp ráp:

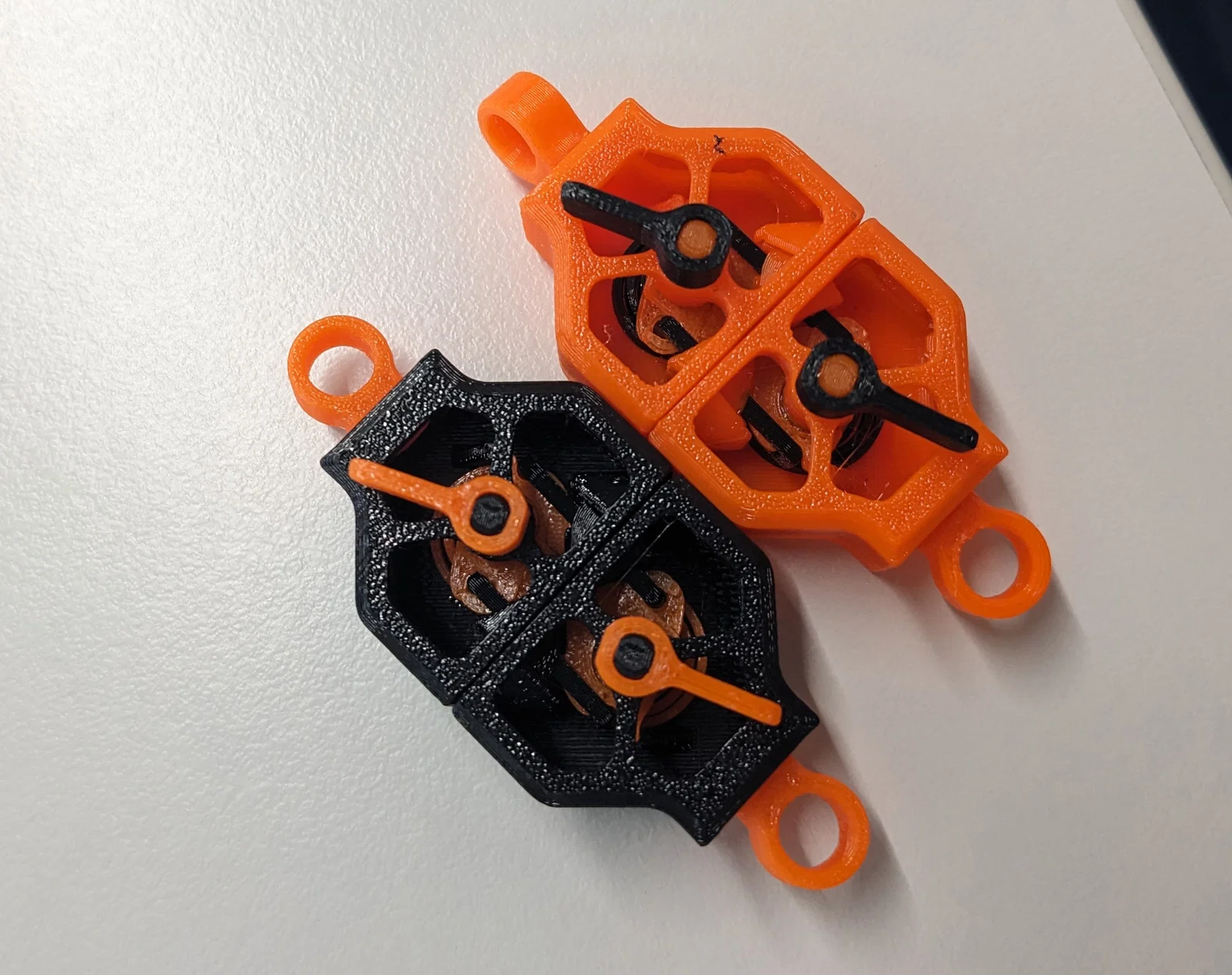

Mình gợi ý in 2 bộ khớp nối giống hệt nhau nhưng khác màu, rồi đổi chéo các phần sau giữa hai bộ:

Lắp trục chính (main axle) như sau: xỏ phần móc nhỏ (small hook) và phần “đĩa” chính (main “disk”) vào đầu ngắn hơn của trục. Về chiều đặt: lớp đáy (bottom layer) luôn là lớp hướng xuống dưới.

Núm giữ lò xo (spring retaining knob) phải hướng như trong ảnh kế tiếp:

Để lò xo (spring) ép sát (sit flush) vào phần “đĩa” có thể sẽ cần dùng lực. Cách dễ là dùng nhíp (tweezers) làm trợ lực, đẩy vào phần trong hẹp của lò xo—phần này chịu lực được:

Giờ có thể xỏ phần linkage vào cụm disk/hook.

Lò xo nên khít (snugly) vào phần hình học giữ (retaining geometry) ở nửa dưới. Sau khi đưa lò xo vào, có thể bạn sẽ cần nhấc cả cụm lên một chút để xoay cụm vượt qua phần chặn (stop).

Thêm keylug và lever, rồi press-fit tất cả lại với nhau:

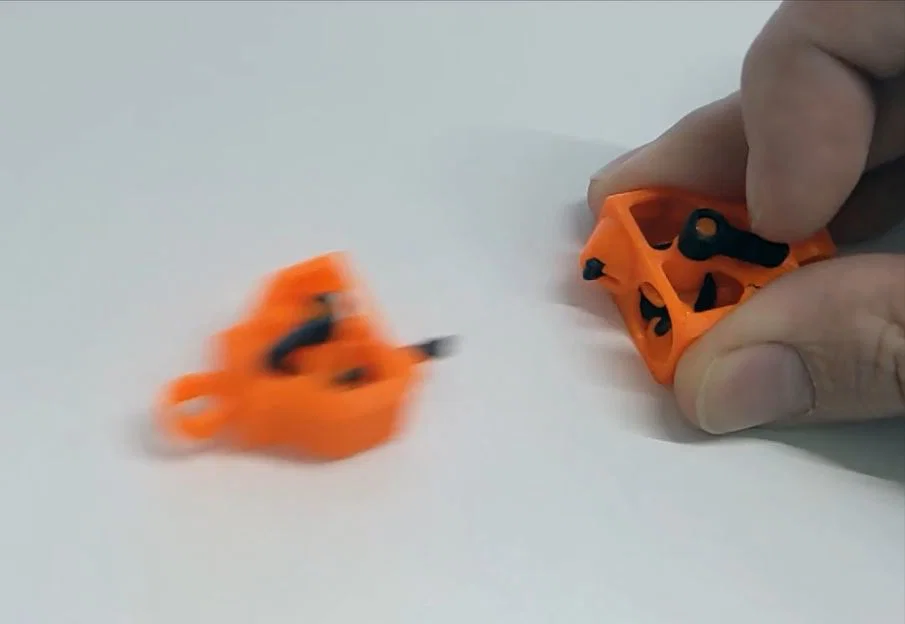

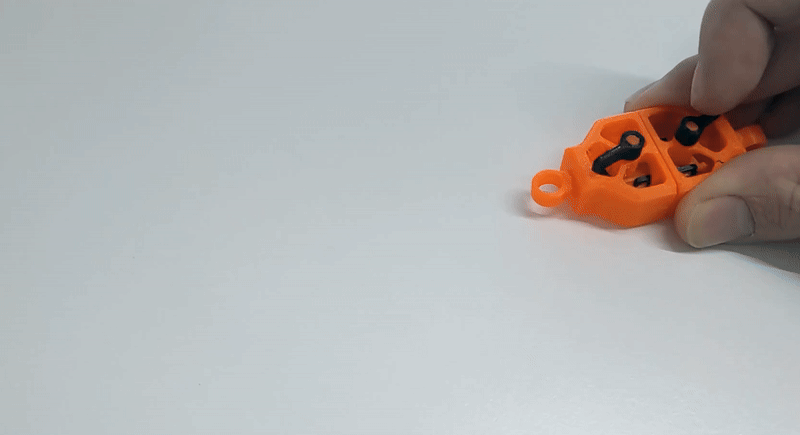

Cơ cấu sẽ hoạt động khá trơn sau khi dùng một chút. Hai khớp nối sẽ “nảy” khá mạnh khi thả nhanh :)

Dù hai nửa của cassis thường sẽ khít với nhau, vẫn nên dán keo nếu muốn dùng thật sự như một móc khóa (keychain).

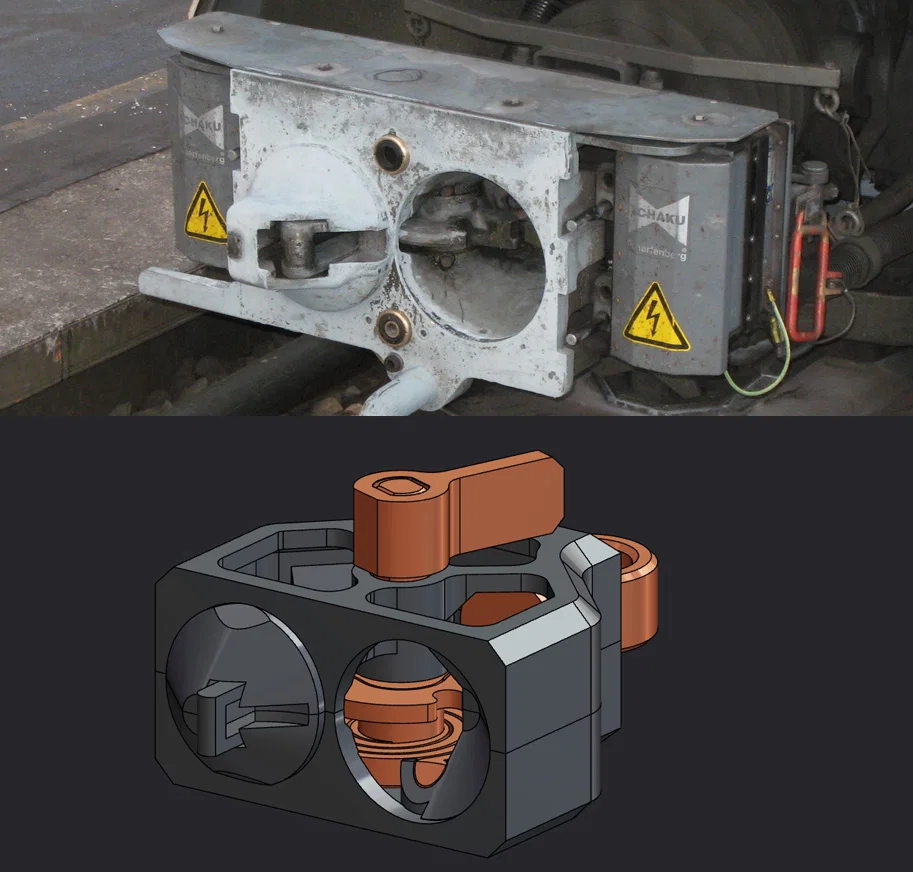

Nguồn ảnh khớp nối ICE:

https://commons.wikimedia.org/wiki/File:ICE_3-Scharfenberg_coupler_PNr%C2%B00236.jpg
