Kubic – Vỏ PC ITX dạng khối lập phương (in 3D được)

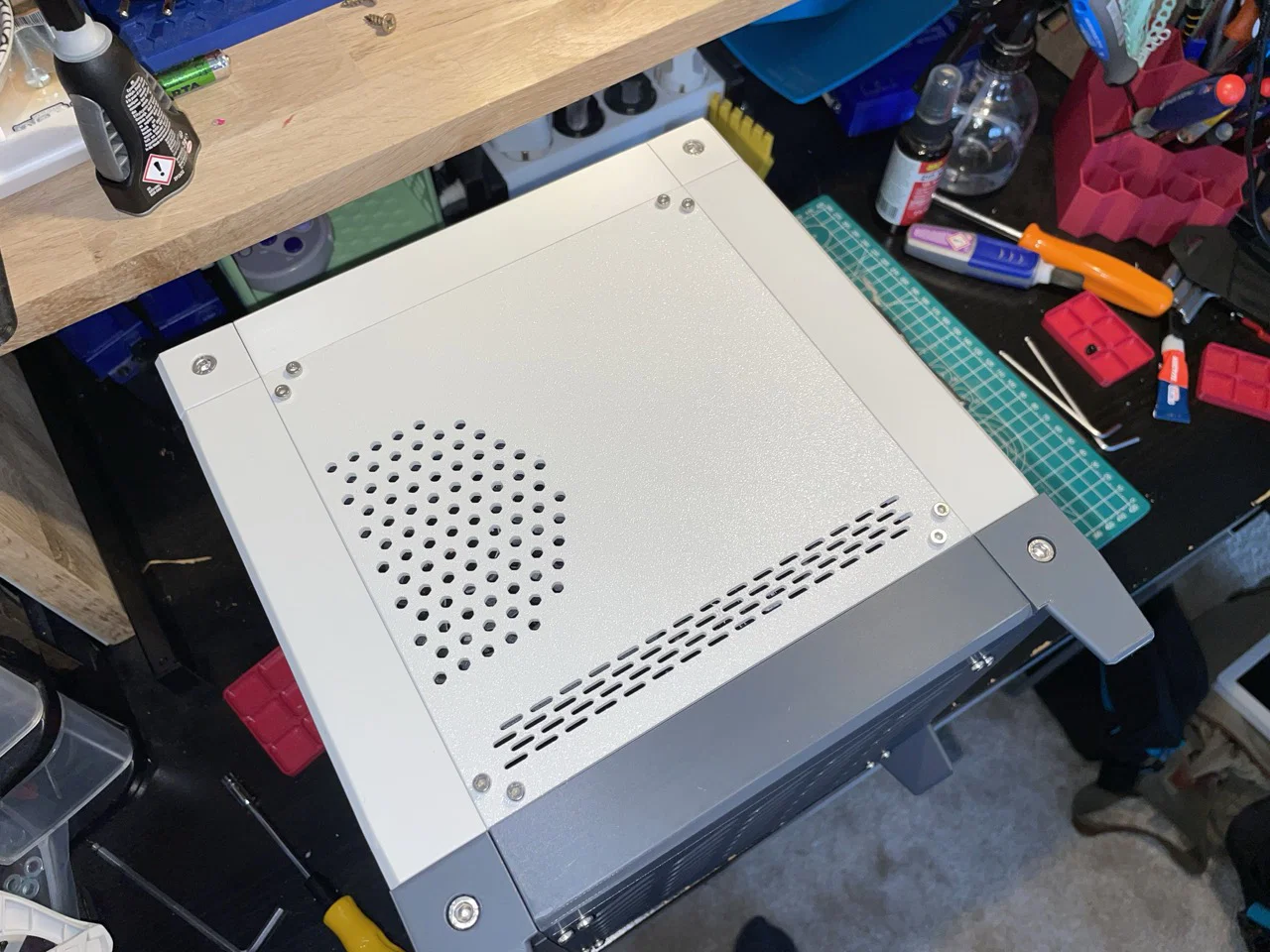

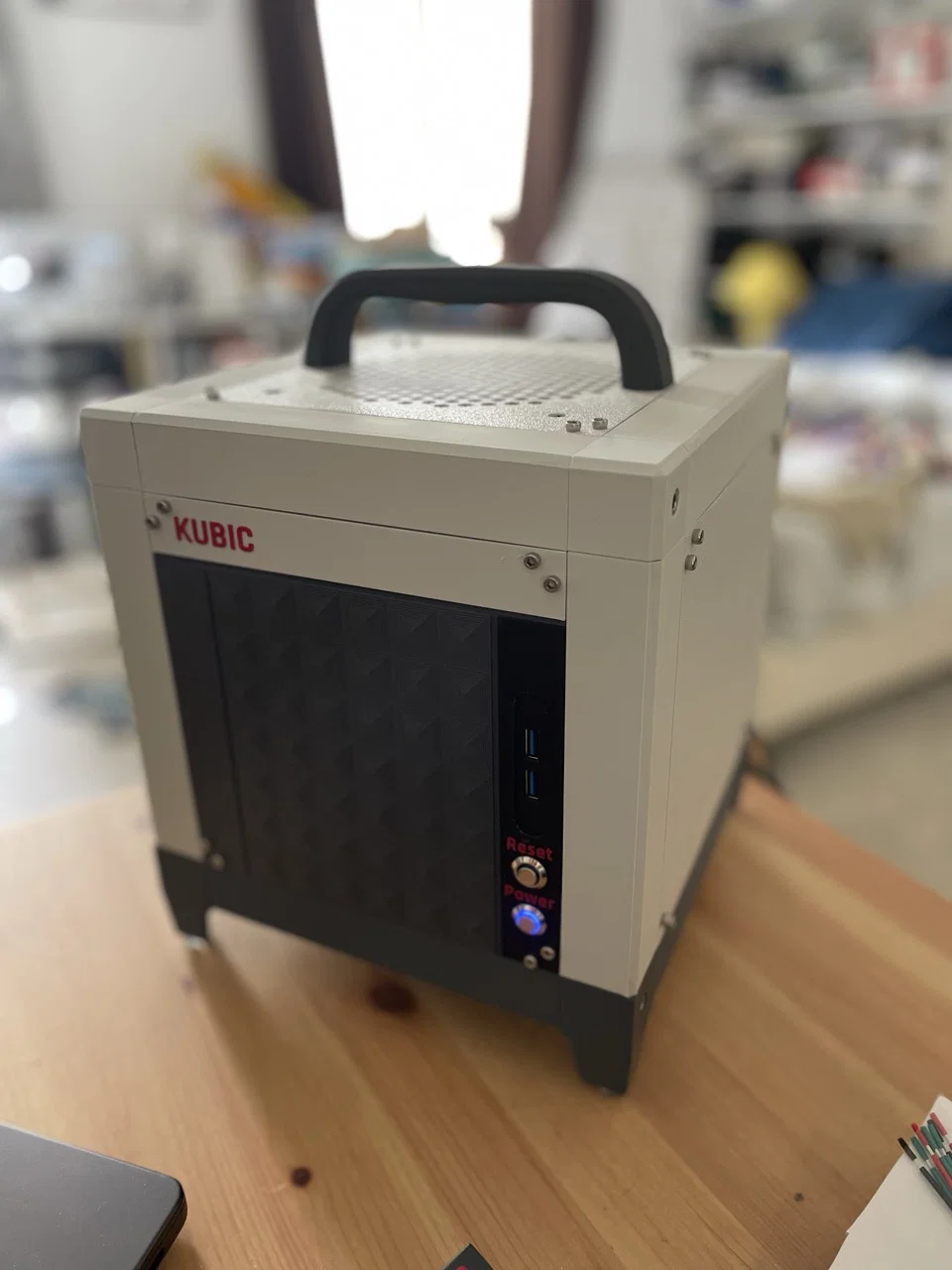

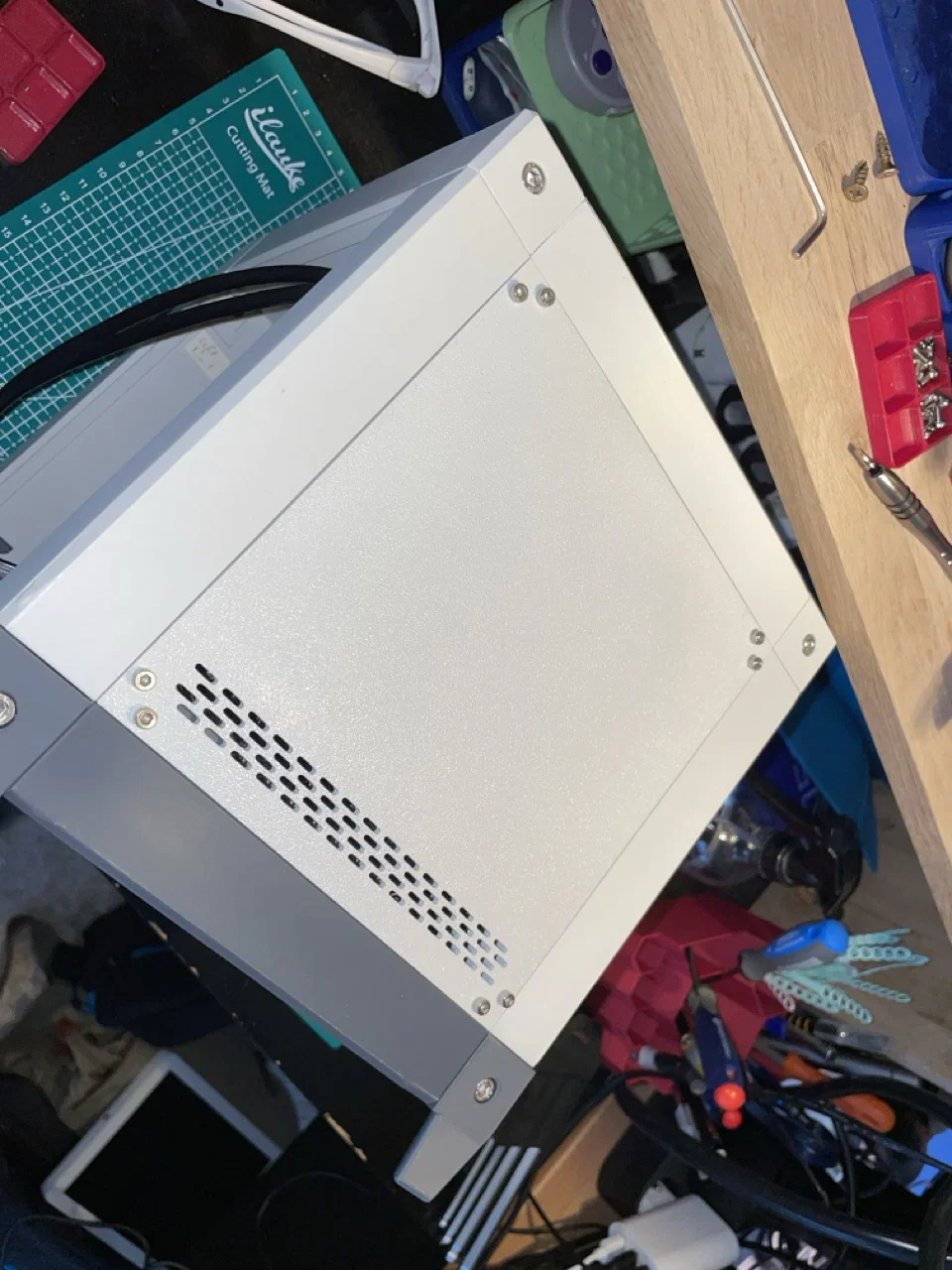

Giới thiệu Kubic, một vỏ PC chuẩn ITX dành cho build SFF (Small Form Factor), nhưng vẫn “gánh” được một cấu hình khá lực để chiến game nặng; thiết kế thì lấy cảm hứng từ GameCube và Power Mac G4 Cube đời cũ. (Bản của mình nhìn cũng na ná như cái NES nữa. Dễ thương ha?)

Bạn có thể dùng GPU loại gọn, dày từ 2 slot tới 3.5 slot và dài 214 mm, kèm theo tối đa 4 ổ SATA rời để tăng dung lượng lưu trữ.

Kubic được thiết kế để in trên các máy in nhỏ như Prusa MINI hoặc Bambu A1. Các chi tiết lớn nhất là những tấm panel kích thước 170*170 mm, nên in khá nhẹ nhàng, không có gì phải lăn tăn.

Vỏ sử dụng 1 quạt chassis 140 mm để làm mát, gắn ở phía trên. Ý tưởng là hút khí mát từ đáy rồi đẩy lên trên, đồng thời “gom” nhiệt của toàn hệ thống trong quá trình đó. Khi mình test thì kết quả rất ổn: điều kiện gaming bình thường với Noctua NH-L12S thì ổn định ở 70° C cho CPU và 75° C cho GPU. Trong kịch bản xấu nhất (đẩy CPU VÀ GPU lên max liên tục 2 giờ) thì mình vẫn giữ được dưới 83° C cho CPU và 72° C cho GPU.

Mình in toàn bộ bằng PLA và hoàn toàn không gặp vấn đề gì, kể cả về nhiệt. Nếu bạn lo độ bền thì PETG cũng là một lựa chọn tốt.

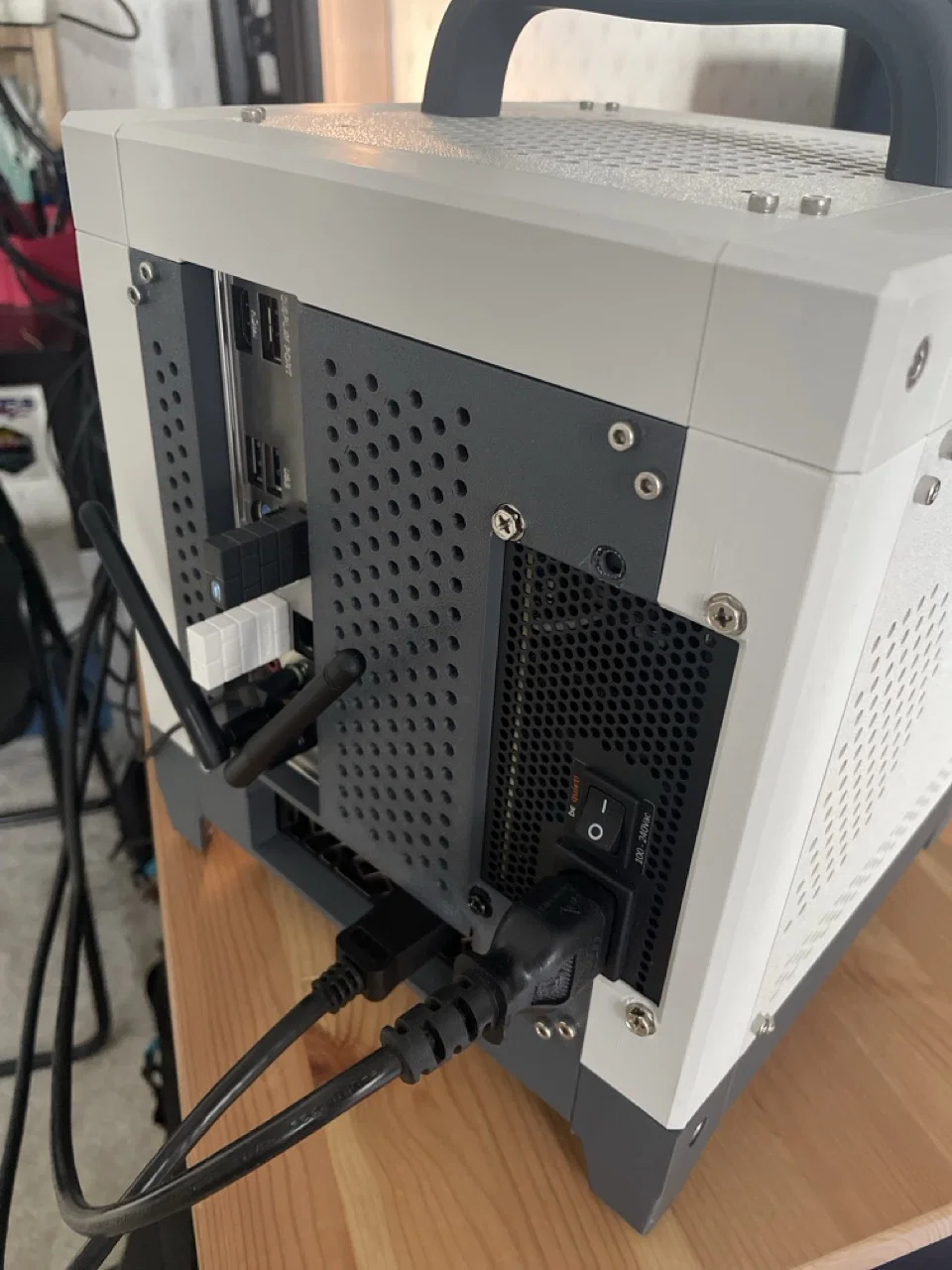

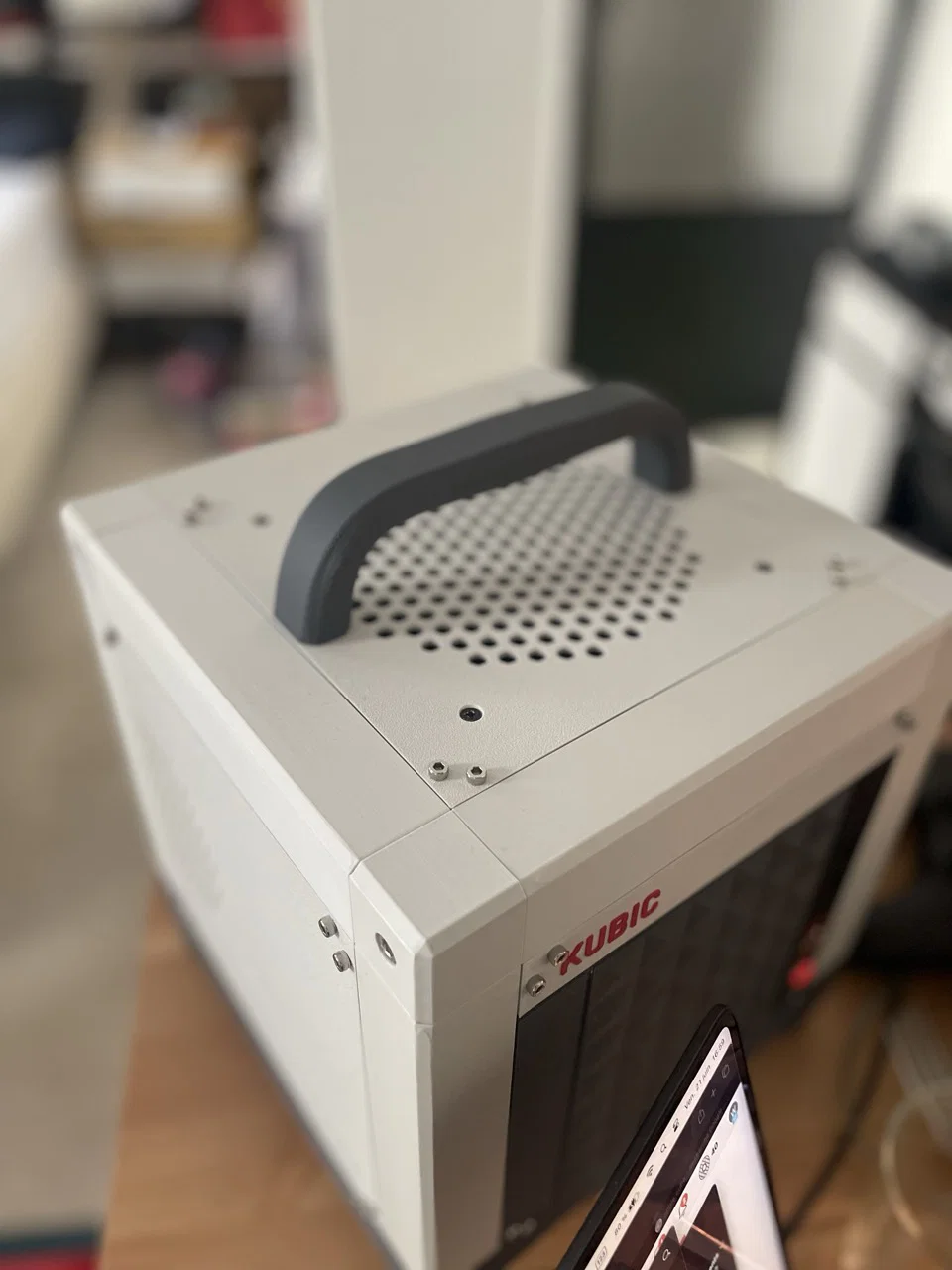

Và còn có tay xách nữa!

Edit: Thêm 3 mặt nạ (faceplate) cho mặt trước để bạn chọn (có/không có USB trước, có/không có jack audio). Chỉ cần in cái bạn thích là được.

Xem trang Instructables của mình để có hướng dẫn lắp ráp đầy đủ (thật ra không khó đâu)

Vỏ được thiết kế trên Onshape. Cứ thoải mái fork và chỉnh sửa project nếu bạn muốn làm vậy.

2024/10/19 - Cải tiến: Thêm tuỳ chọn cho GPU lớn hơn. Ở phần đáy có 4 cấu hình tuỳ theo độ dày GPU của bạn: tiêu chuẩn 2 slot, 2.5 slot (cho các card kiểu Asus RX7600 DUAL OC V2), 3 slot và thậm chí 3.5 slot. Bạn chỉ cần in đúng bản mình cần (tên file có tiền tố để phân biệt).

Lưu ý: mình chỉ test độ vừa vặn cho cấu hình 2 slot và 2.5 slot, và mình cũng không chắc có nhiều card dày hơn mà vẫn dưới 215 mm hay không. Nhưng mình vẫn thêm vào phòng khi cần. Nếu bạn có dùng mấy cấu hình đó thì phản hồi giúp mình nha.

Cuối cùng, mình thêm một panel trống định dạng STEP, để bạn dễ import vào phần mềm CAD rồi chỉnh sửa tạo panel tuỳ biến của riêng bạn.

Hướng dẫn in (Printing instructions):

Kubic được thiết kế để in trên máy kiểu “MINI”, với khay in nhỏ cỡ 180x180 mm. Không có gì quá khó, nhưng số lượng chi tiết khá nhiều nên bạn cứ từ từ. Tham khảo hình để xem hướng đặt chi tiết mà mình khuyến nghị. Một vài hướng có thể nhìn hơi ngược đời, nhưng thực tế lại rất ổn định kể cả không cần brim hay support.

Một vài mẹo và hướng dẫn chi tiết để in đẹp và chi tiết chắc hơn:

• Lời khuyên chung: Đảm bảo bề mặt in sạch, không dầu mỡ và không bụi. Một số chi tiết phải in trên mặt tiếp xúc nhỏ nên độ bám khay là cực kỳ quan trọng. Bạn cũng nên hạn chế cong vênh (warping), nhất là các phần khung và chân. Panel in phẳng cũng có thể bị vênh nhẹ ở góc. Dù không quá ảnh hưởng lắp ráp, nhưng nhìn sẽ kém đẹp, nên nếu tránh được thì tốt hơn.

Tip: Bạn nên rửa plate bằng xà phòng và nước trước khi bắt đầu in. Mình thường dùng xà phòng rửa tay là ổn, nhưng nước rửa chén thì cực hiệu quả để tẩy sạch mỡ còn sót. Rửa xong để ráo vài giây rồi lau nhẹ bằng khăn mềm hoặc giấy. Sau đó cố gắng đừng chạm tay lên mặt plate để tránh dính dầu từ tay. Nhắc lại: bám khay rất quan trọng, và dầu tay đúng kiểu “kẻ thù truyền kiếp”.

Kết cấu (Structure):

Các thanh làm khung nên được in trên mặt “nhỏ hơn” và tắt supports. Nghe có thể hơi run, nhưng mình test thấy rất ổn và cho bề mặt đẹp kèm độ bền tốt, vì khi xách case lên thì nguy cơ tách lớp (layer separation) rất thấp. Nếu bạn muốn bám khay thêm chút thì có thể thêm brim mỏng, nhưng với mình thì chưa bao giờ cần.

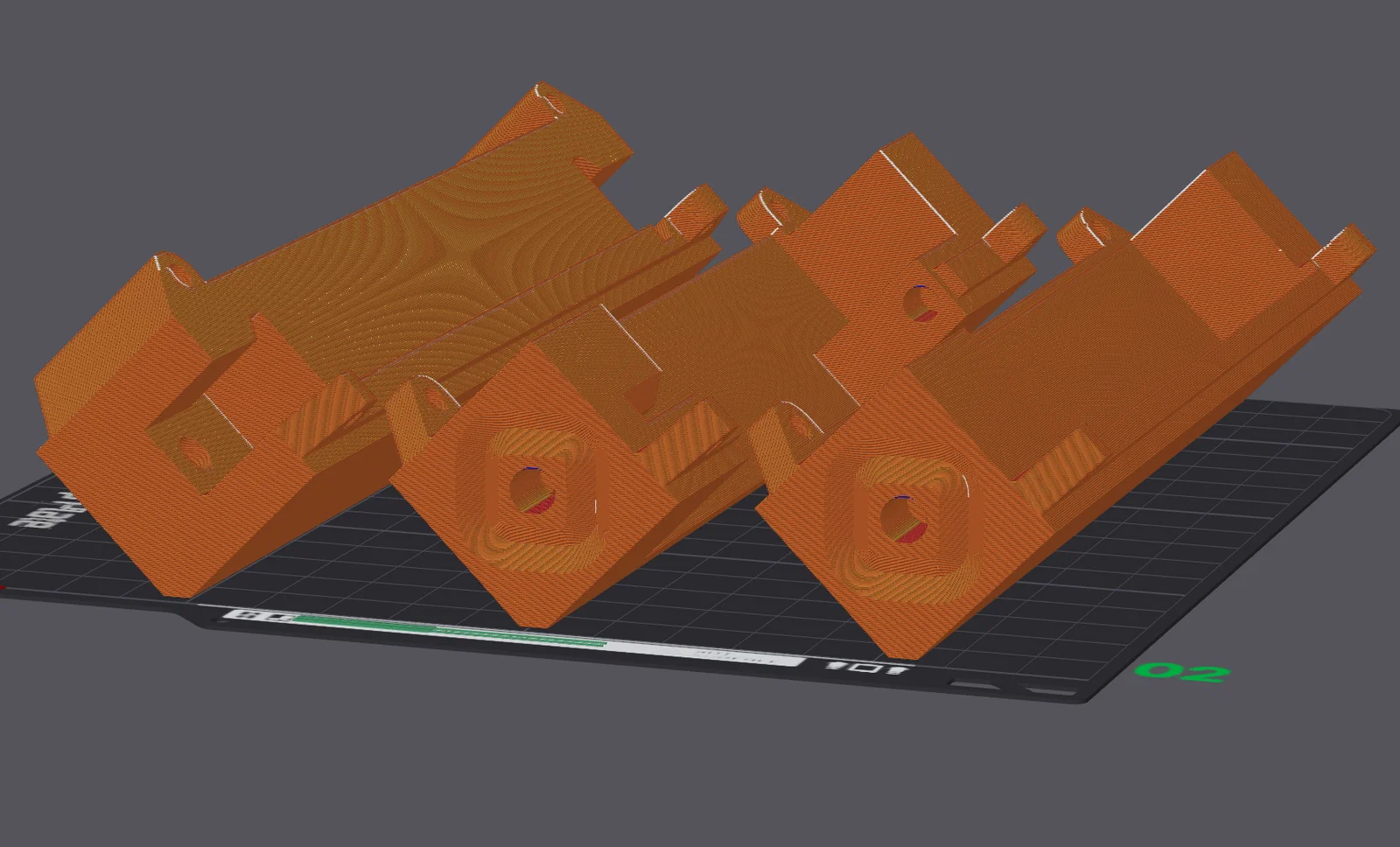

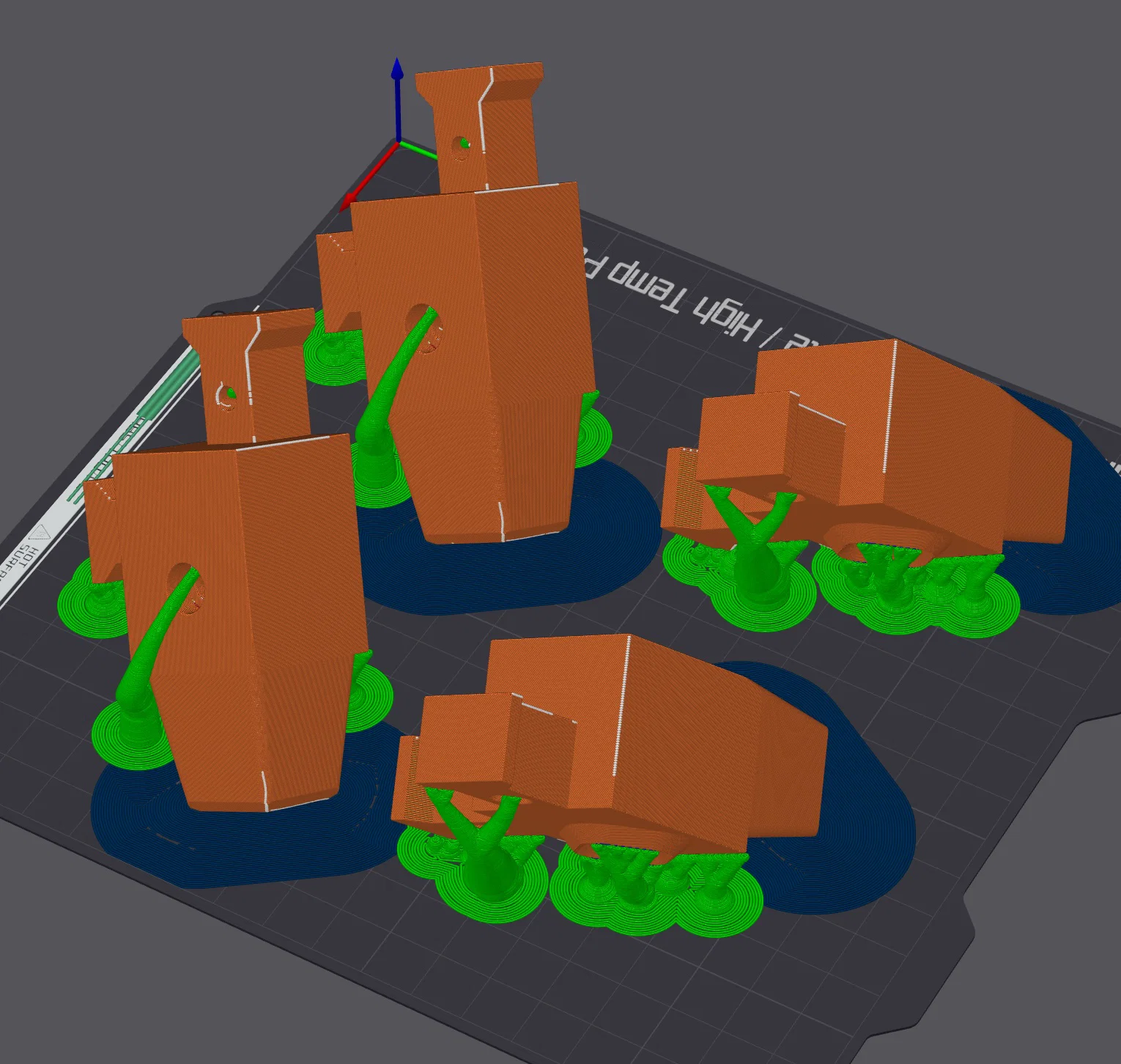

• Chân (Feet): Đây là phần “khó chiều” nhất khi in, nhưng theo mình quan trọng là phải in ngang như trong hình. Bạn có thể thử in dựng đứng hoặc nằm mặt khác, nhưng sẽ hoặc yếu hơn (dễ tách lớp ở chỗ nối với khung), hoặc thẩm mỹ phần chân không đẹp. Lời khuyên của mình: bật brim lớn và supports (Tree hybrid cho mình kết quả tốt), vệ sinh bề mặt trước khi in, và nếu cần thì giảm tốc. Phần này không phải in lâu nhất, nên bạn hoàn toàn có thể chấp nhận thêm khoảng nửa tiếng để đổi lấy độ ổn định (và nhìn đẹp hơn).

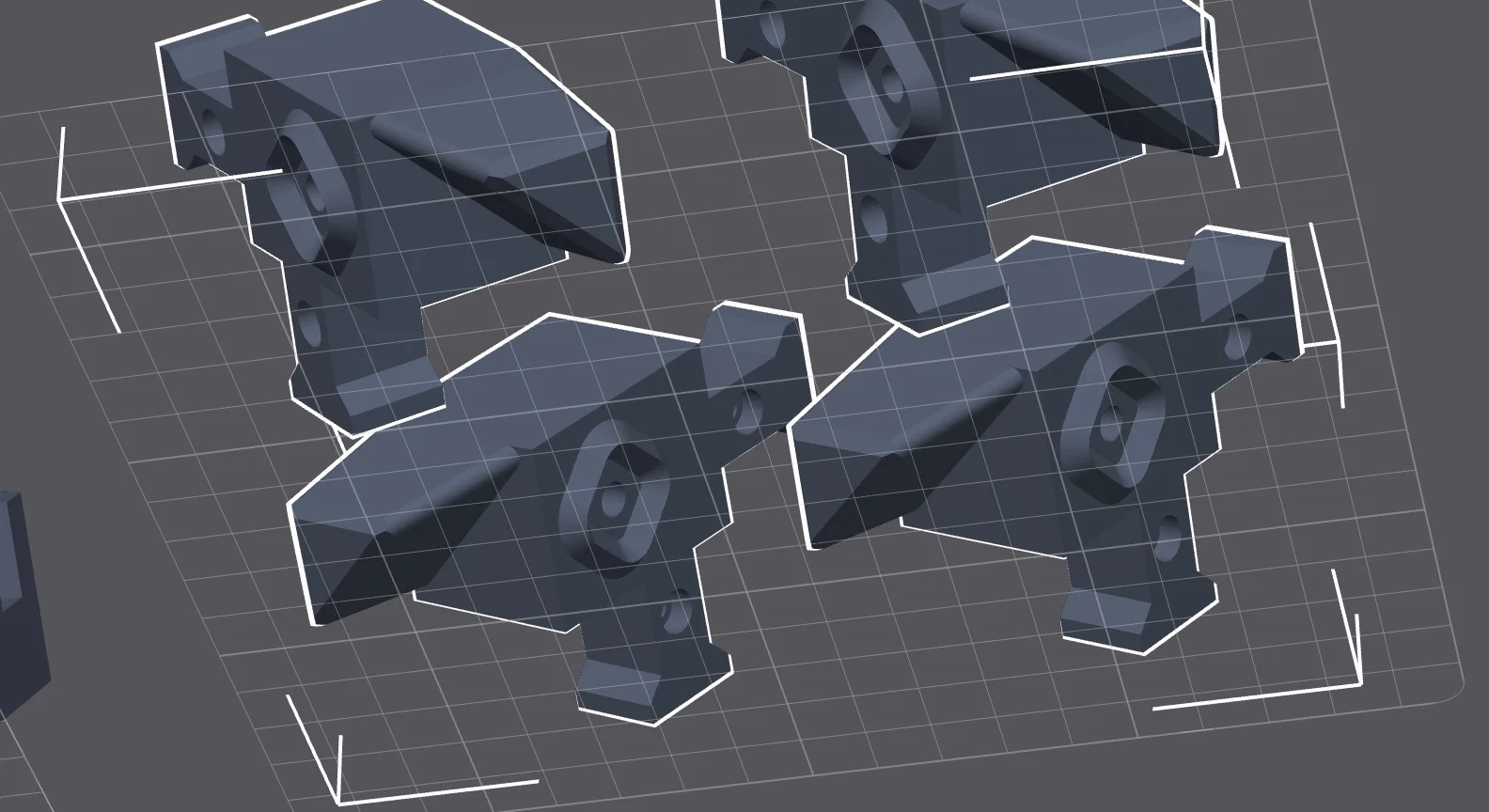

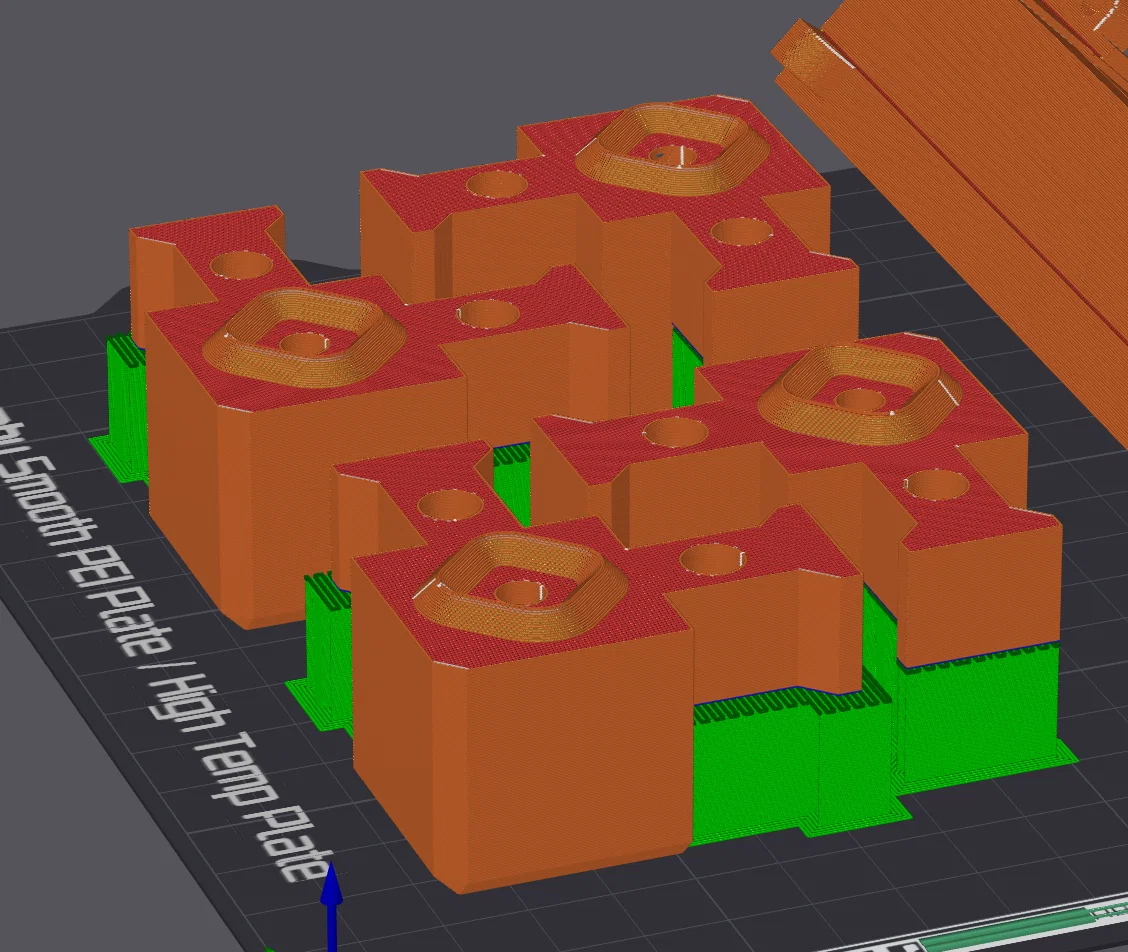

• Góc trên (Top Corners): In phẳng, để lỗ bắt vít áp xuống bed và bật supports. Lại nhắc: bed sạch là được; phần này thường rất dễ in.

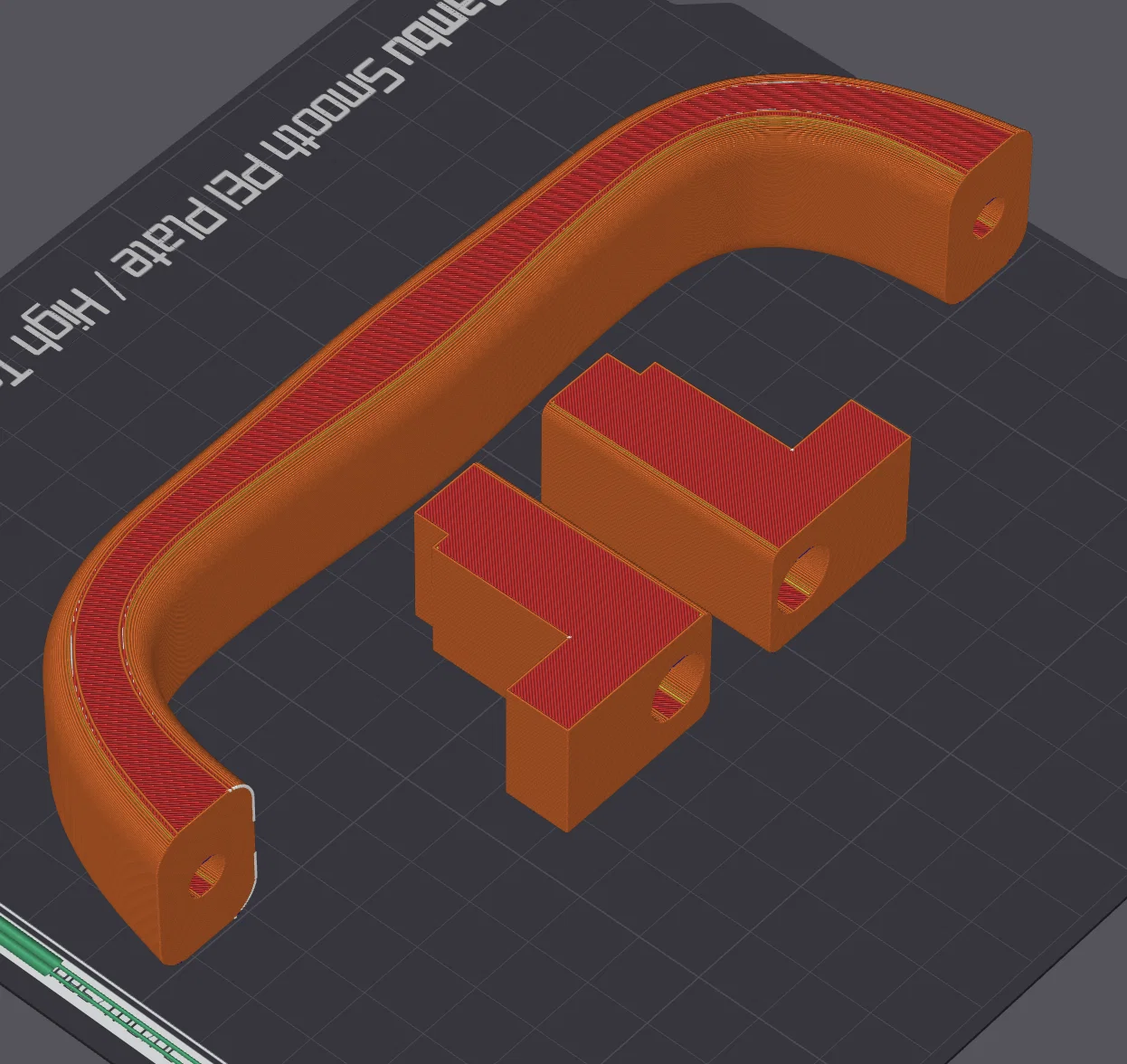

• Tay xách (Handle): Tay xách gồm 3 phần: tay xách chính và các phần mình gọi là "Handlers" để kẹp/ôm khung bên hông dưới tấm panel trên cho chắc. Tăng infill cho các chi tiết này lên 40–50% và 3 walls. In phẳng, không cần supports là ổn.

Panels

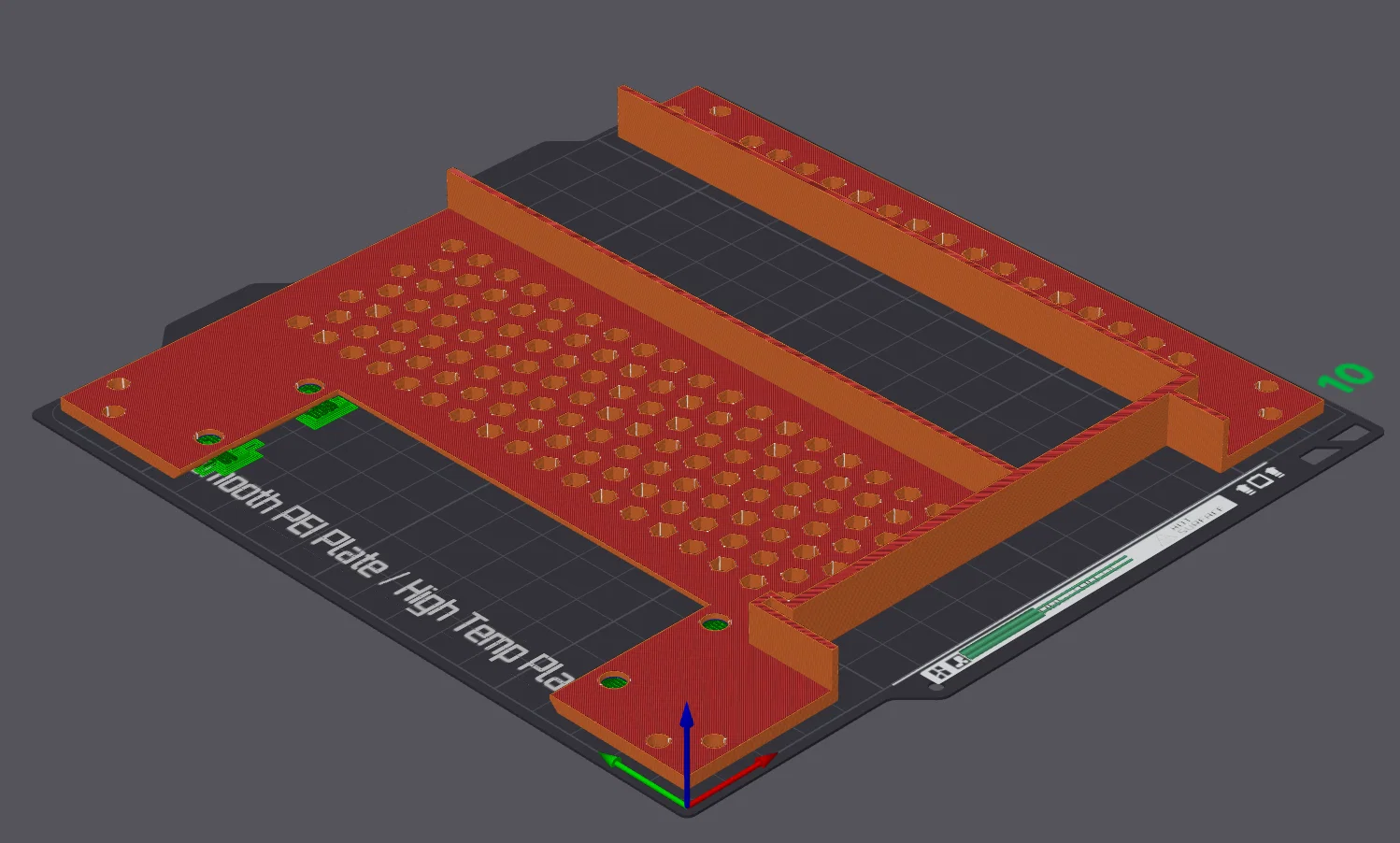

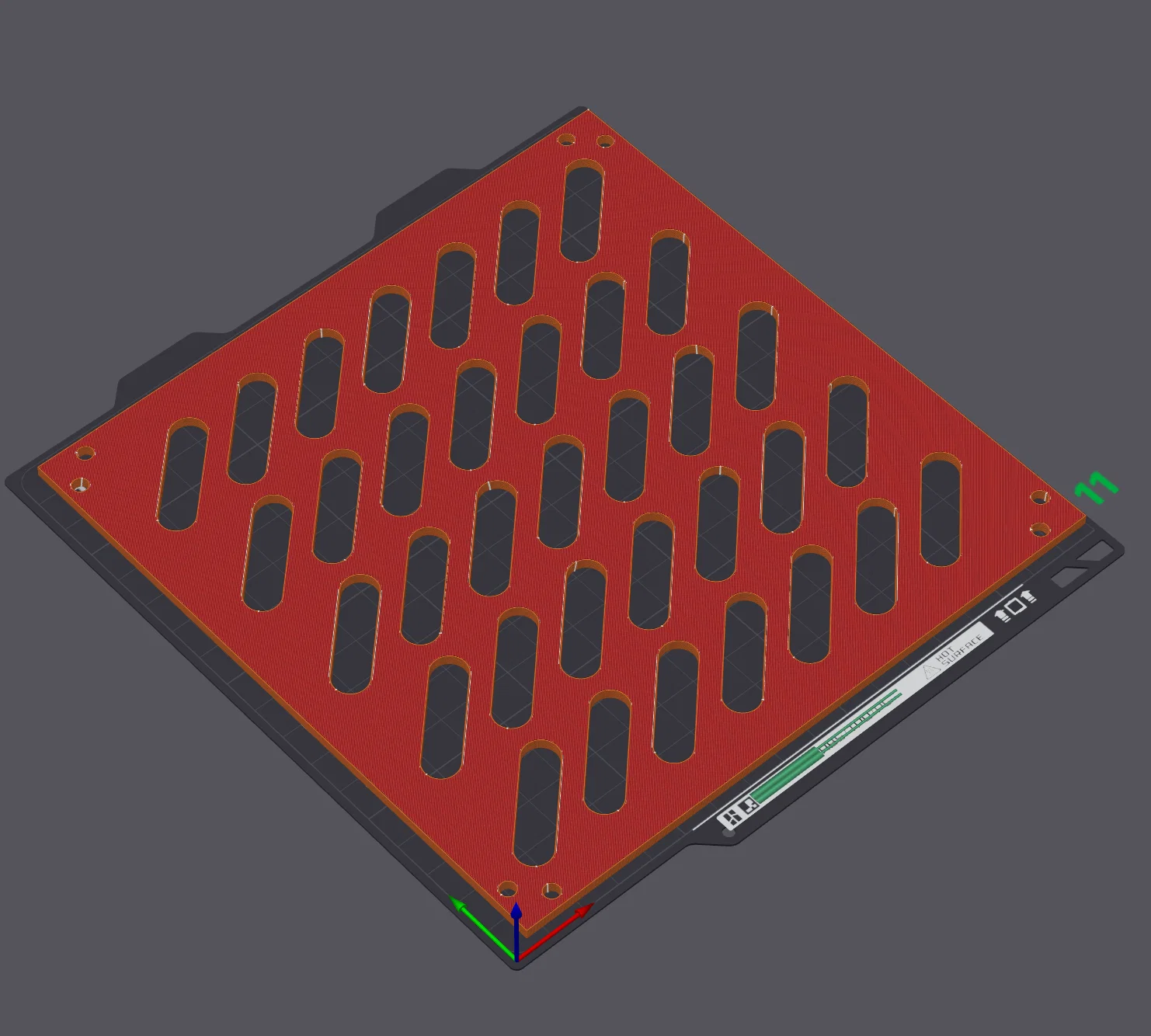

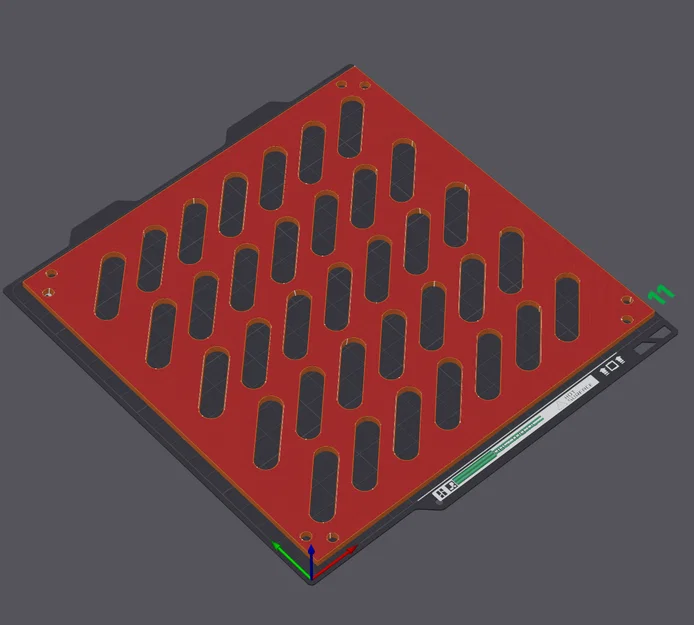

Panel không có yêu cầu đặc biệt. Bạn chỉ cần in phẳng theo mặt mà bạn muốn (tuỳ bạn muốn lộ texture nào). Cũng nên vệ sinh plate trước vì thường sẽ giảm warping rõ rệt, nhất là với các miếng phẳng lớn. Mình đã loại bỏ warping hoàn toàn chỉ bằng cách thỉnh thoảng lau/rửa plate. Một vài khuyến nghị riêng:

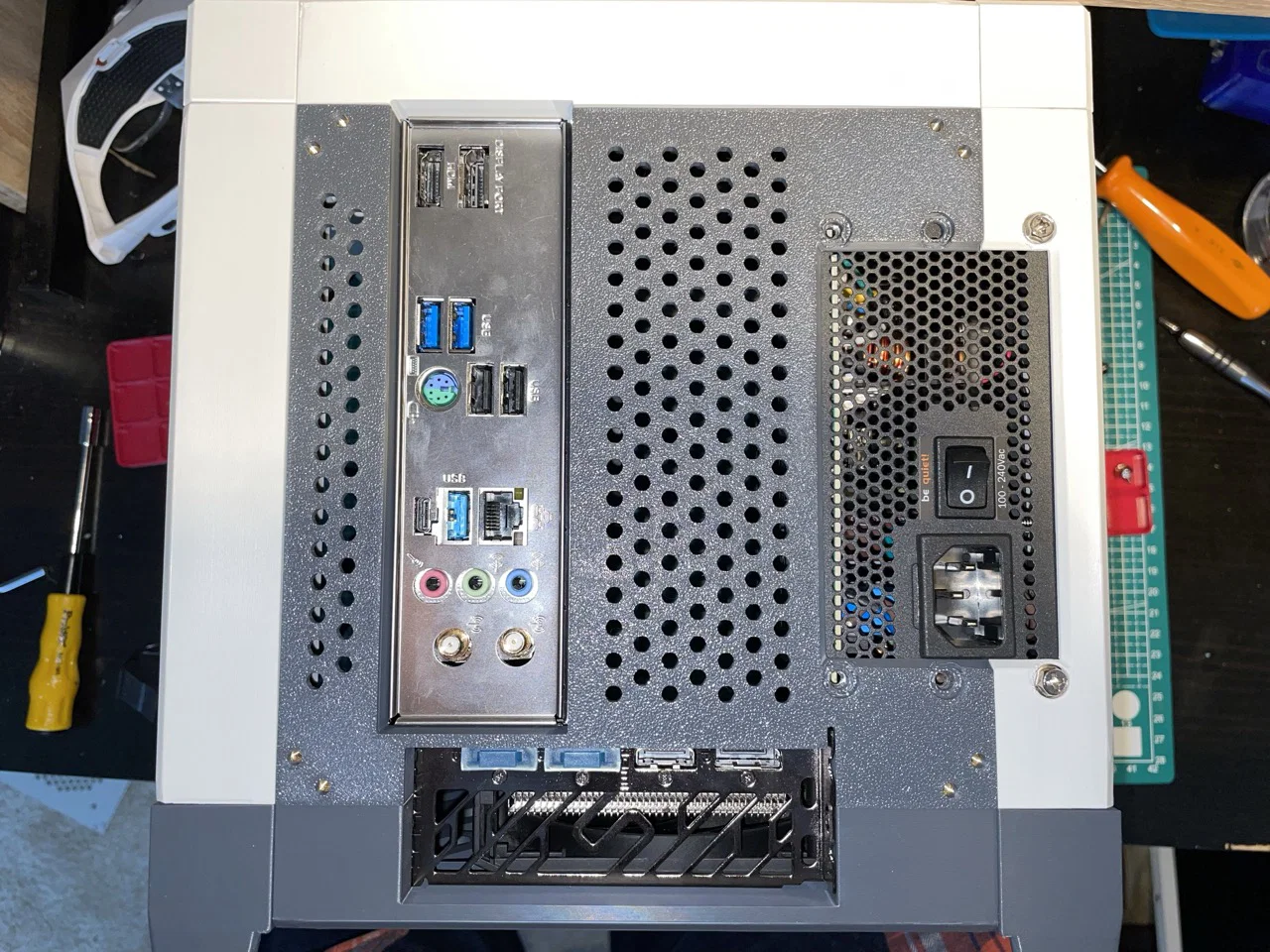

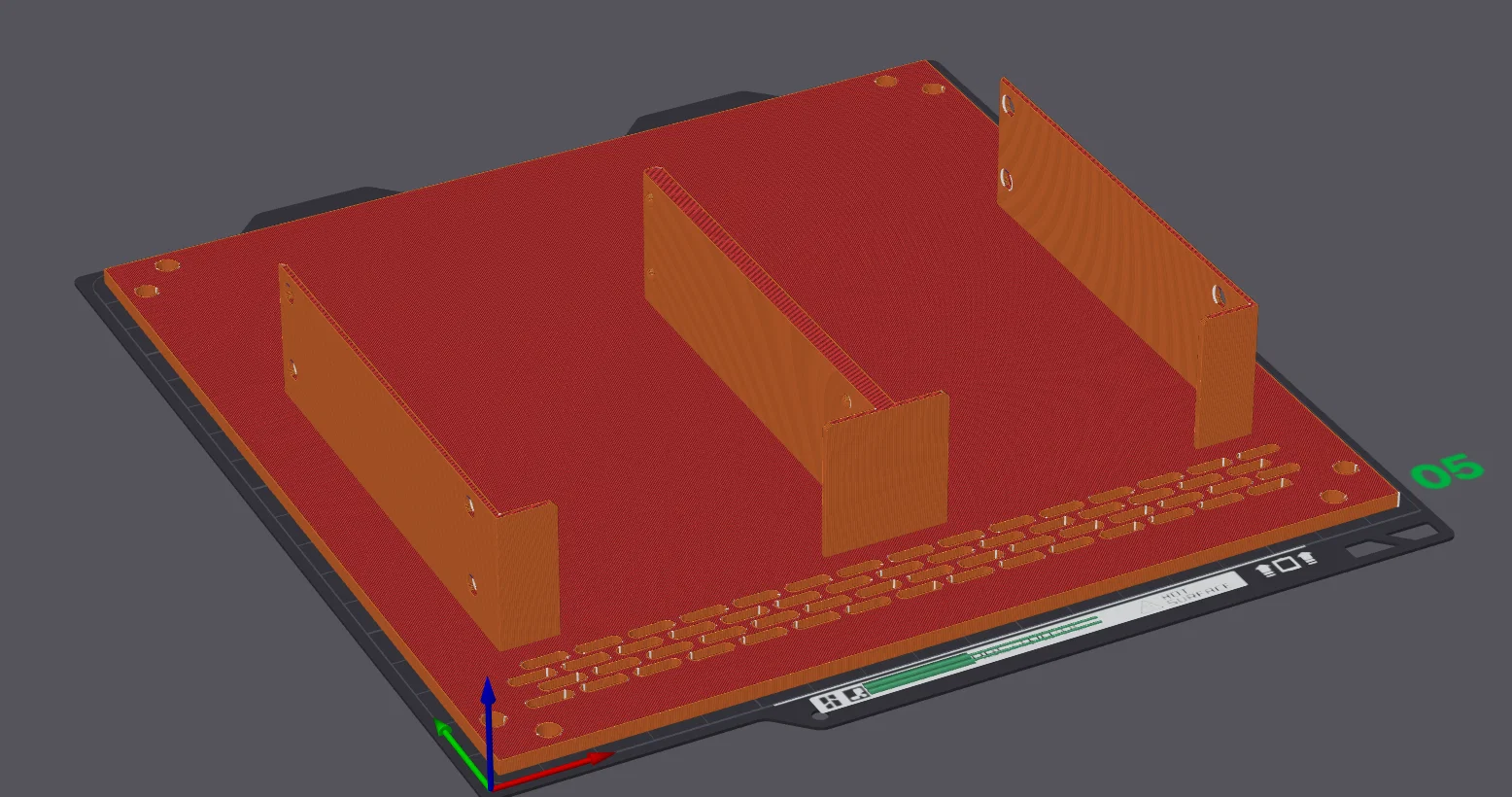

• Back Panel: Dù không bắt buộc, mình khuyên nên bật supports cho miếng này. Nó sẽ giúp lỗ vít giữ PSU sạch và đẹp hơn.

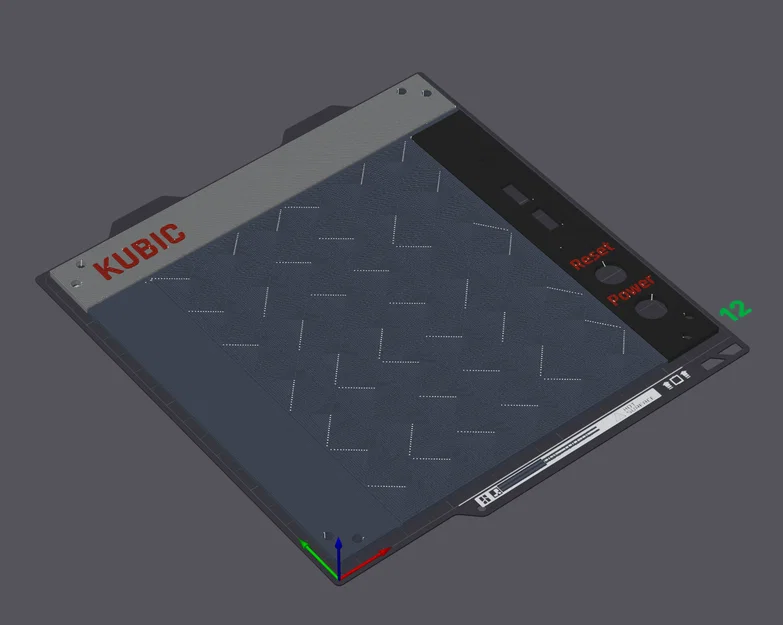

• Front Panel: Phần trang trí có chi tiết nhỏ. Bạn thử giảm slice width hoặc bật variable layer width. Cách thứ hai có thể cho ra kết quả rất đẹp mà không làm tăng thời gian in quá nhiều.

Mình có đính kèm file .3mf để bạn tham khảo (tạo bằng Bambu Studio, mình không chắc các slicer khác mở có chuẩn không, nhưng vẫn đáng thử). Nếu bạn dùng trực tiếp được thì quá tốt, sẽ ra kết quả rất đẹp. Nếu không, bạn cứ dựa vào hình để sắp xếp vị trí và bố trí trên plate.

Cuối cùng, mình khuyên bạn nên đánh dấu từng thanh khung: lắp sẽ dễ hơn rất nhiều vì mấy chi tiết này dễ bị nhầm. Bỏ ra 5 phút dán note nhỏ lên từng món, bạn sẽ đỡ cực hơn hẳn.
