MMU3 Filamentabroller kèm MMU3-Buffer

Bản thân MMU3 có thể gắn lên máy in khá gọn, nhưng phần dẫn filament lại cần khá nhiều chỗ.

Mà mình thì không có chỗ. Vì vậy mình thiết kế dự án này. Đây là dự án lớn đầu tiên của mình với Fusion 360, nên chi tiết chắc chắn còn nhiều điểm có thể cải thiện.

Nhưng hiện tại nó hoạt động ổn, đáp ứng tốt.

Mọi thứ được làm sao cho đơn giản nhất có thể và người dùng có thể tùy chỉnh.

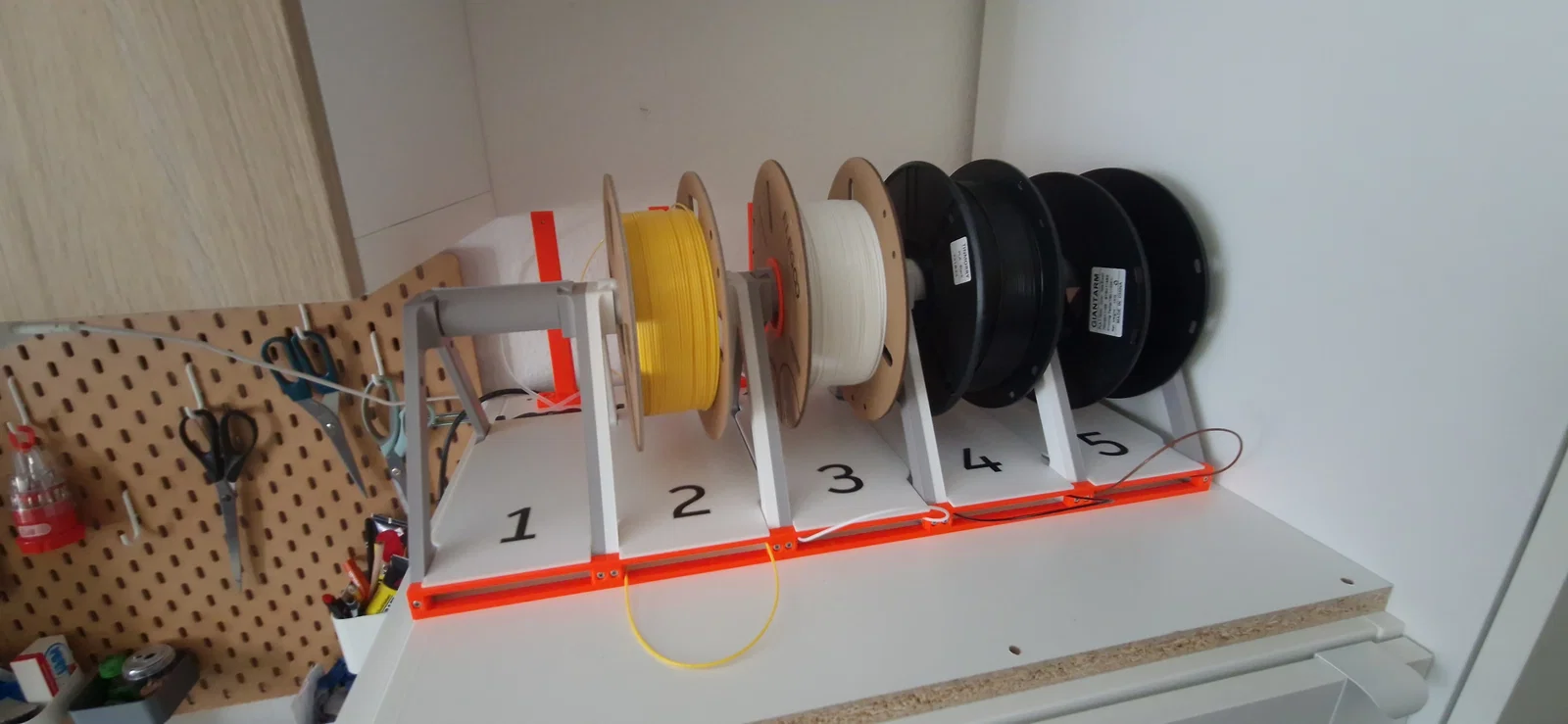

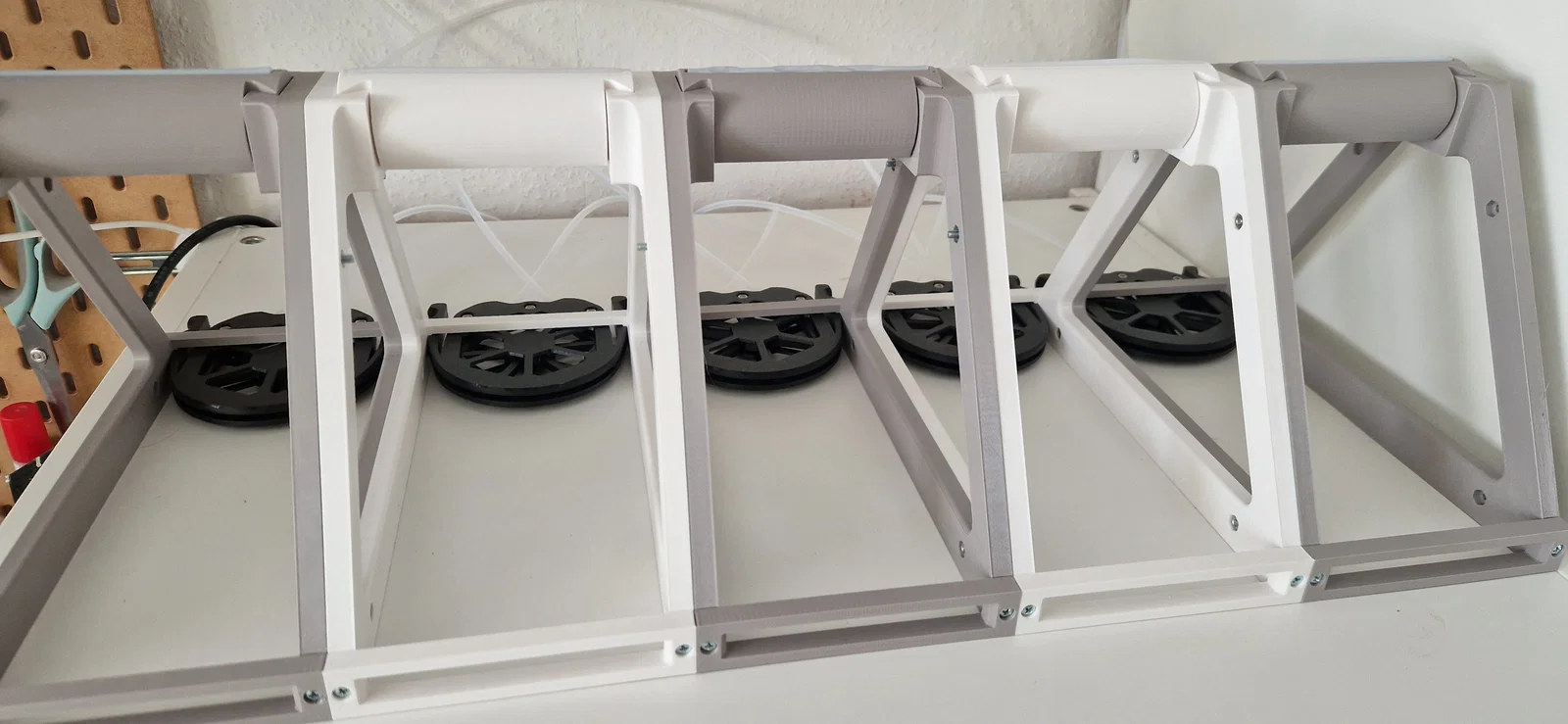

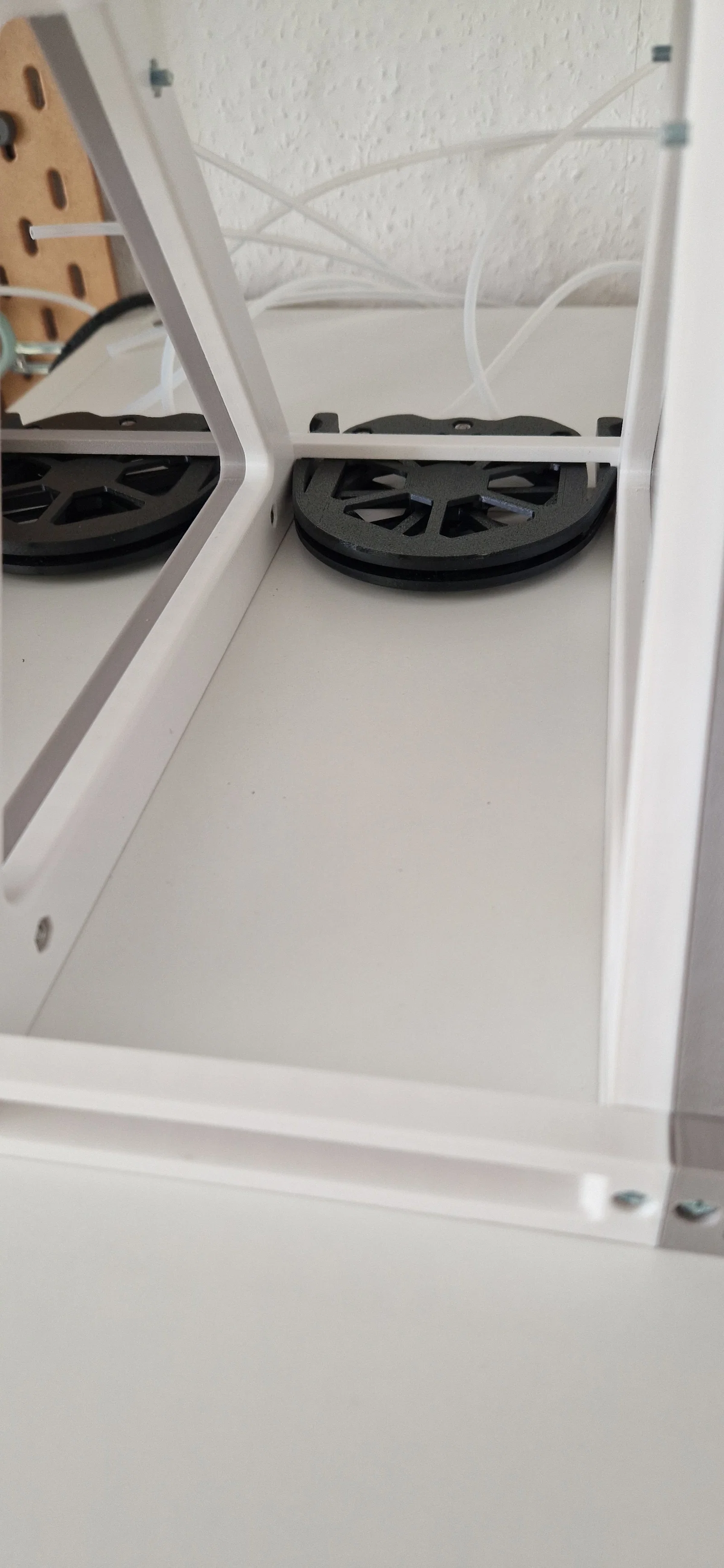

Như hình ảnh cho thấy, mình gắn buffer bên dưới bộ cuộn/giá nhả filament. Khi ở trạng thái nghỉ, filament sẽ thò ra khỏi buffer một chút. Nhờ vậy cũng dễ nhìn ra đang in bằng sợi nào.

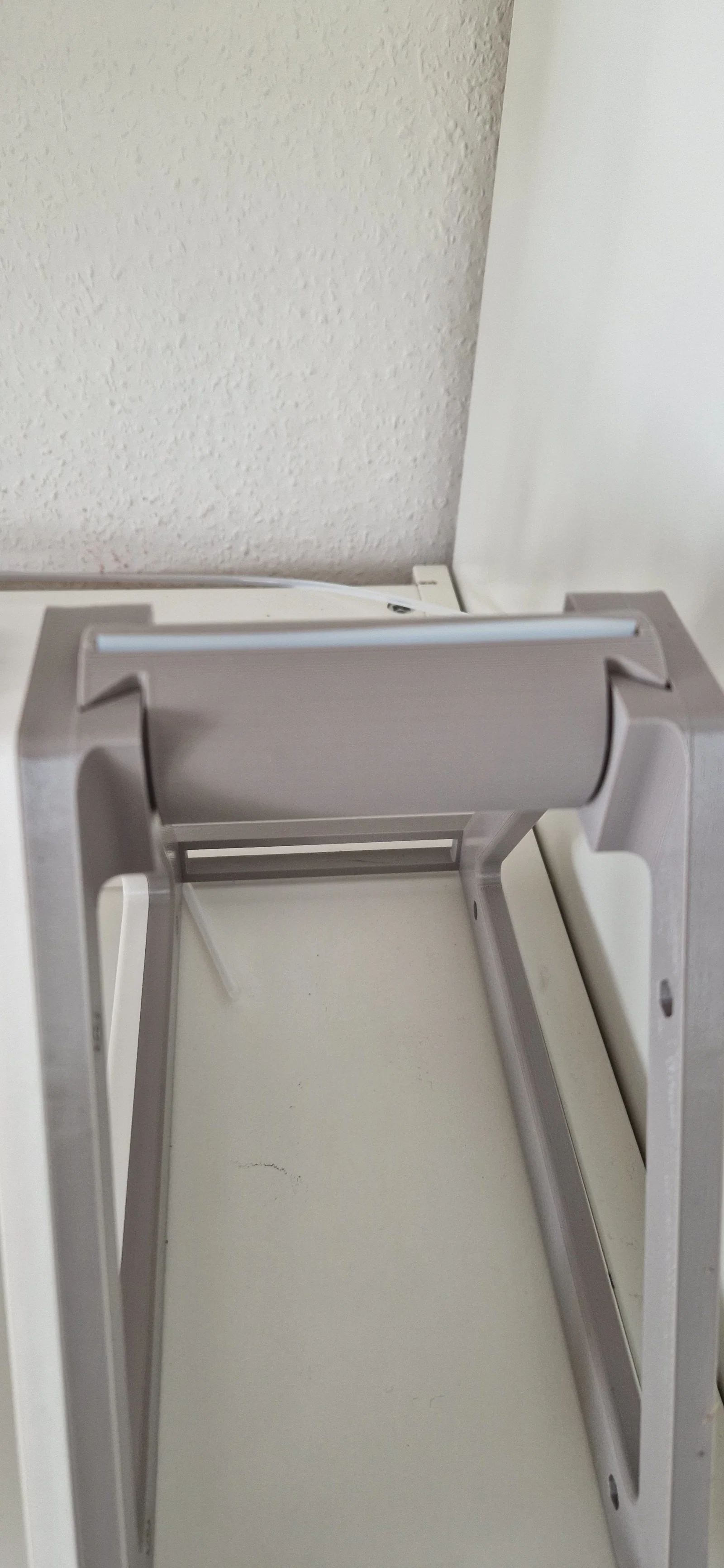

Trong phần giữ cuộn, mình lót một đoạn ống PTFE. Cách này giúp giảm ma sát khi cuộn quay.

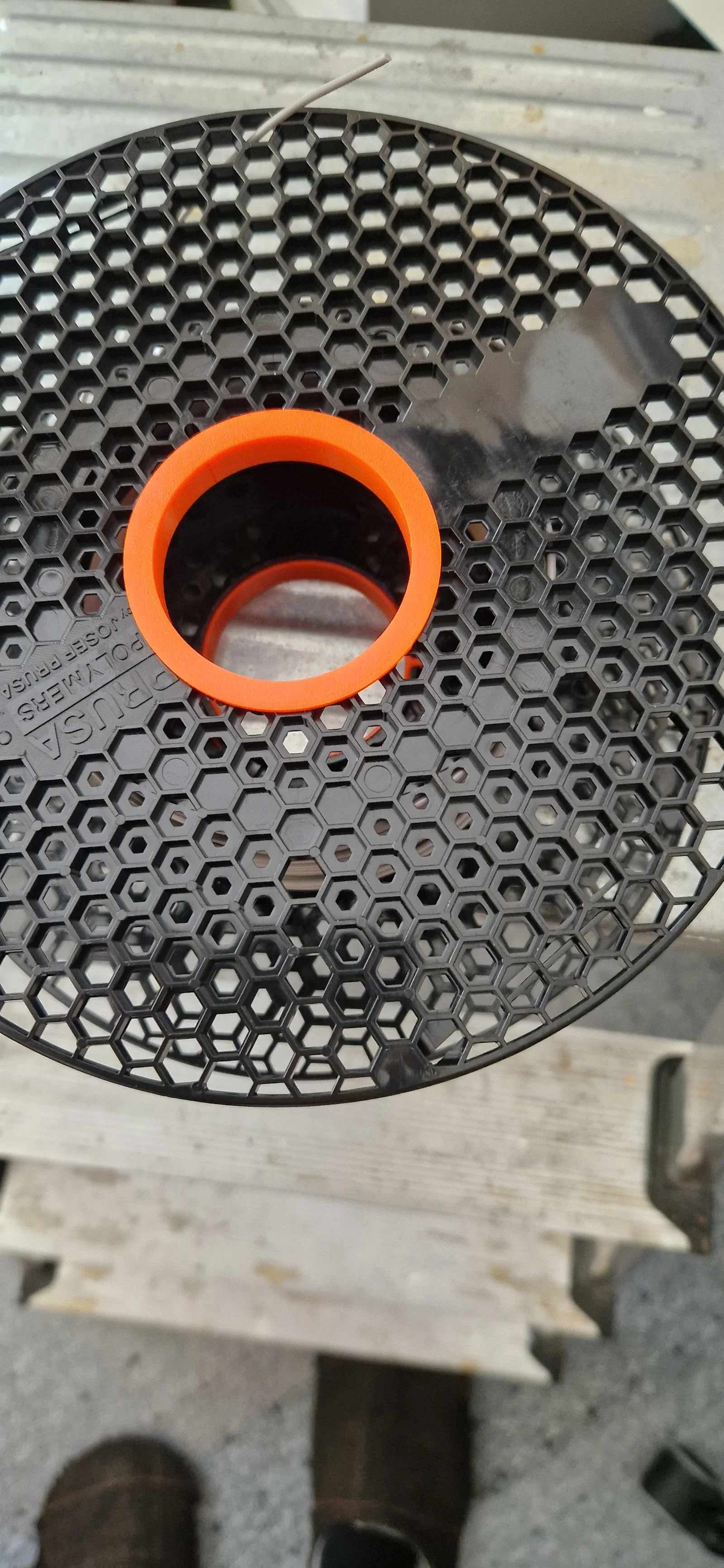

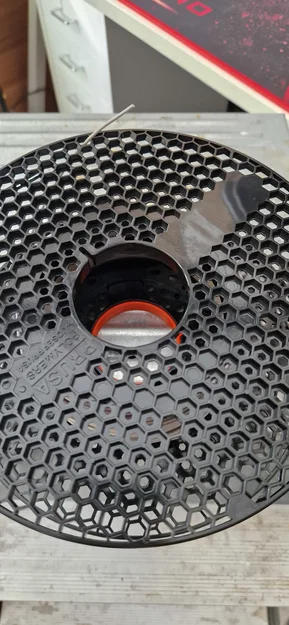

Cuộn của Prusa có một rãnh ở lỗ bên trong nên quay khá giật cục. Mình đã bù lại bằng vòng lăn (Rollring).

Mình đã cung cấp file Fusion 360 cho tất cả các model. Như vậy ai muốn tự chỉnh sửa sẽ dễ hơn.

Vật tư lắp ráp:

Vít M3 x 15 20 cái cho các phần buffer bên dưới

M3 x 10 16 cái để bắt chung 5 cụm giữ con lăn

Đai ốc M3 16 cái

Ống PTFE đường kính ngoài 4 mm 5 đoạn, mỗi đoạn khoảng 85 mm
