Adapter quạt 120mm cho Sim Hub Wind Sim (Wind Ace)

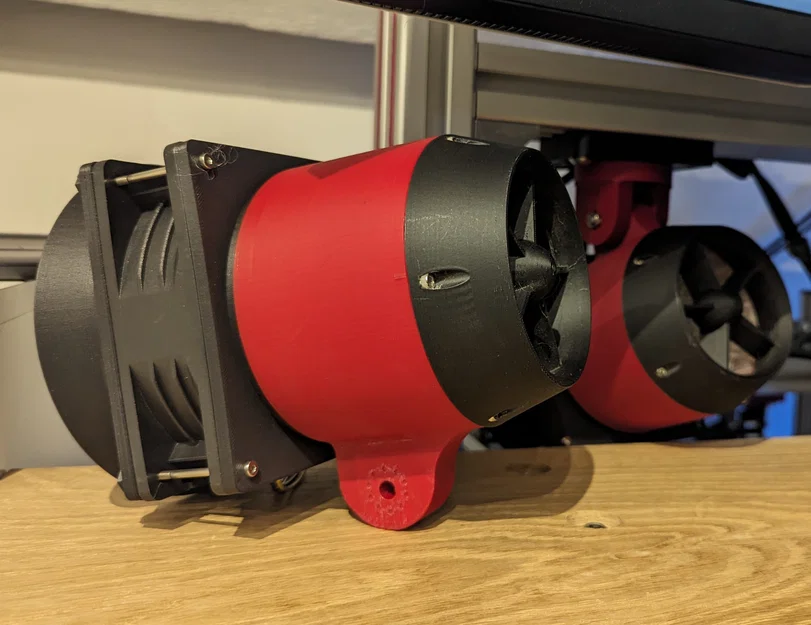

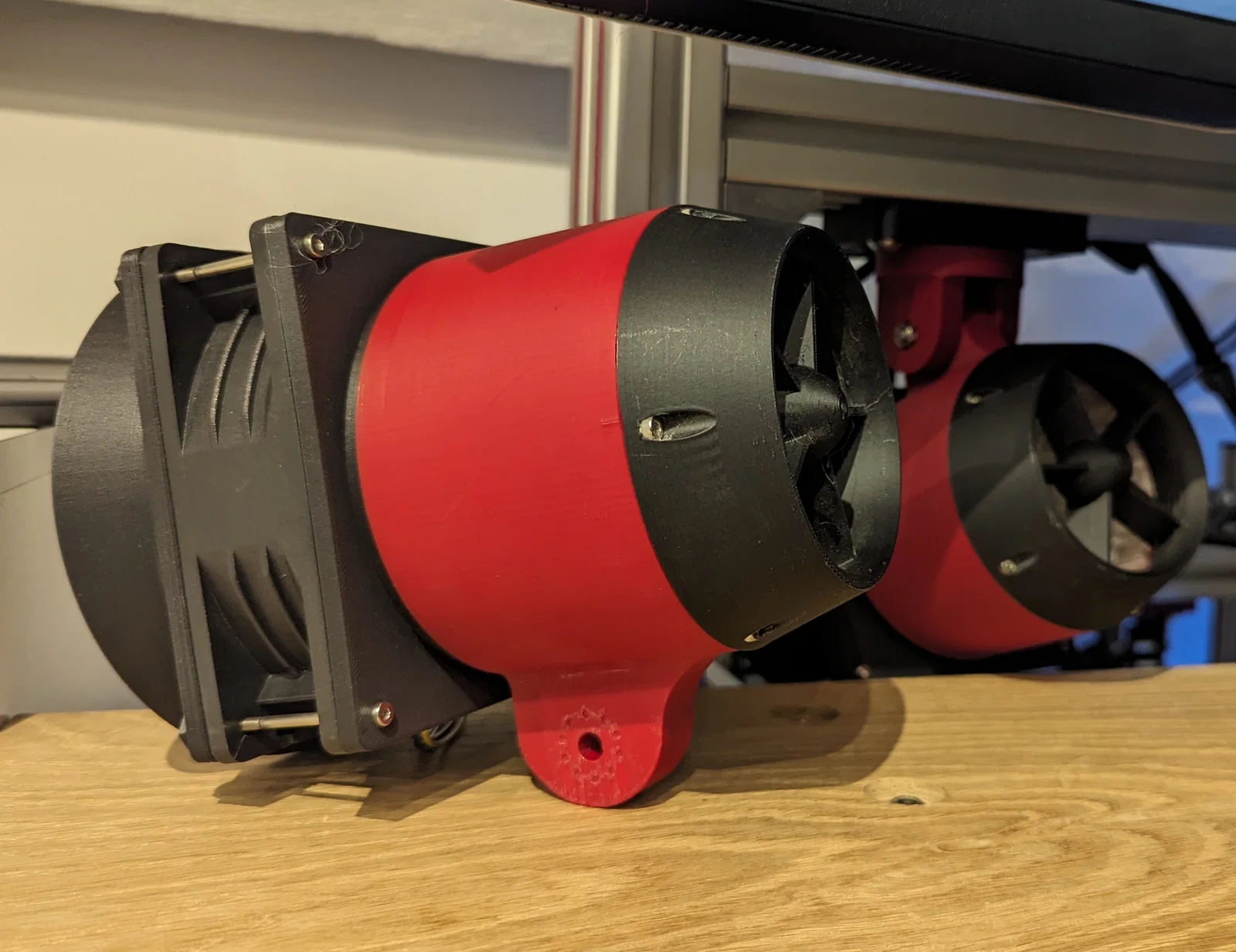

Đây là một bản chuyển đổi cho mẫu Wind Ace Wind Simulation for Sim Hub, chỉnh phần lưng để có thể gắn quạt 120mm.

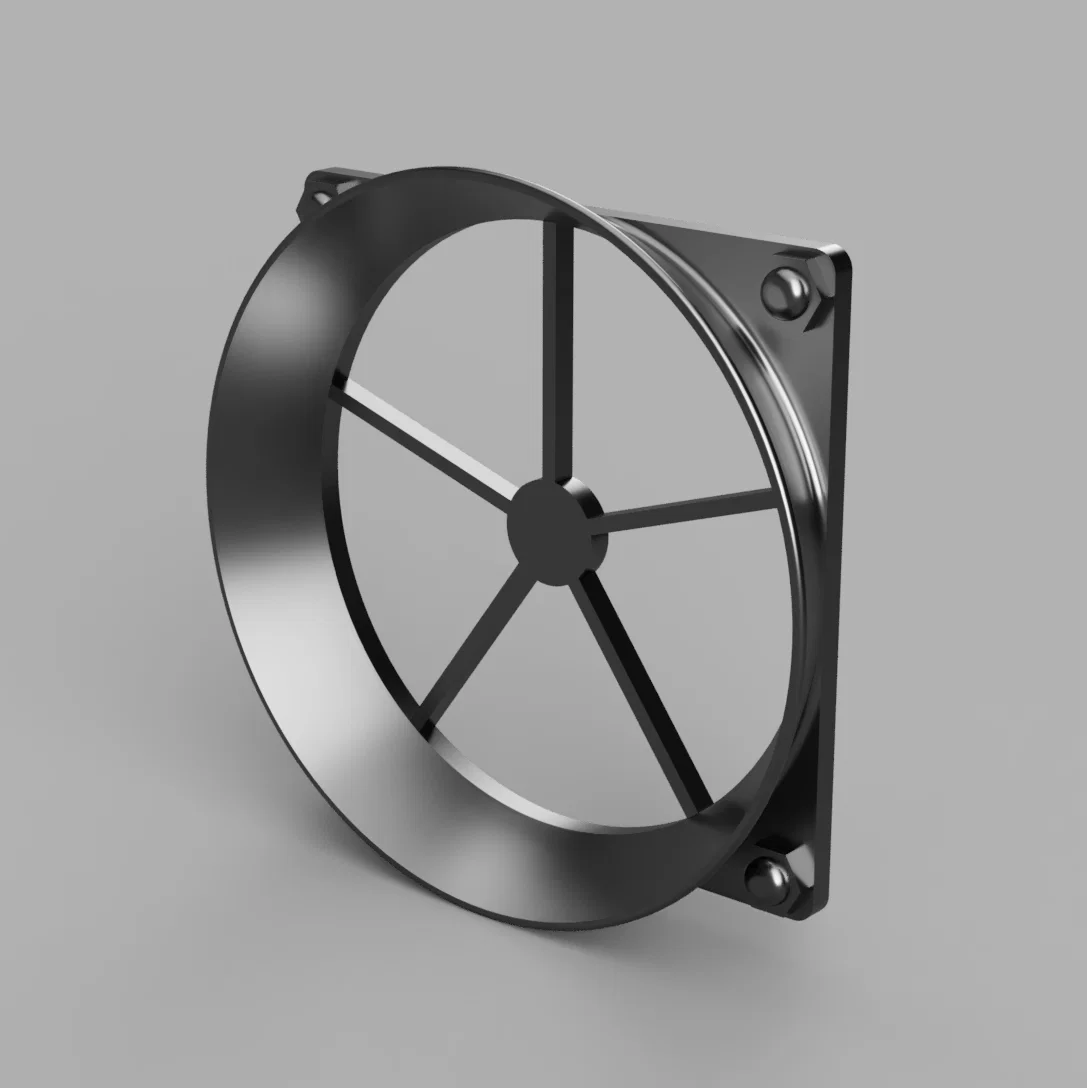

Có một adapter cho thân để lắp quạt vào, và thêm một rear flow guard cho phía sau.

Mình dùng quạt GDSTIME GDP1238 Axial Fan, loại PWM, chạy bằng nguồn 12v PSU với tín hiệu PWM do Arduino cấp — chỉ cần nhớ nối chung GND! Hiệu năng rất ấn tượng.

Mình có nói kỹ hơn về thiết kế và quy trình lắp ráp trên website: https://byteinsight.co.uk/2022/06/simhub-wind-sim/

Bạn sẽ cần một ít phần cứng, và mình thường gợi ý mọi người mua mấy hộp assorted (bộ lẻ nhiều loại) từ một nhà bán lẻ online quen thuộc. Để lắp cụm quạt bạn sẽ cần:

• 1 x M8 Hex Nut
• 1 x M8 x 25mm Bolt
• 1 x M6 Hex Nut
• 1 x M6 x 45mm Bolt
• Nhiều M3 Heated Inserts (xem ghi chú bên dưới).
• Nhiều M3 Bolts. Bao gồm 4 x M3 50mm để bắt phần lưng.

Heated Inserts thường có 2 loại — loại nhỏ, thon hơn thì độ bám/giữ kém hơn; và loại to, dày kiểu knurl xoắn. Do lượng vật liệu sẵn có và số lượng ốc, mình dùng loại nhỏ cho phần thân quạt, còn loại dày hơn dùng cho phần lưng quạt.
