Hộp số (Gearbox) cho “V90 Pushrod OHV Engine”

Với loại gearbox này, tất cả bánh răng trên main shaft luôn ăn khớp (constant mesh) với các bánh răng tương ứng trên countershaft. Trên main shaft có bố trí một sliding dog clutch (shifter).

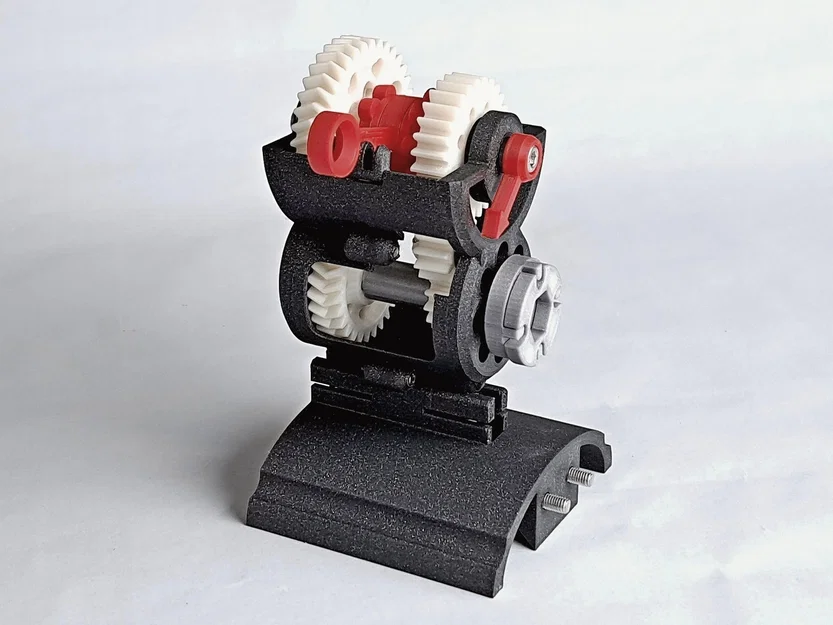

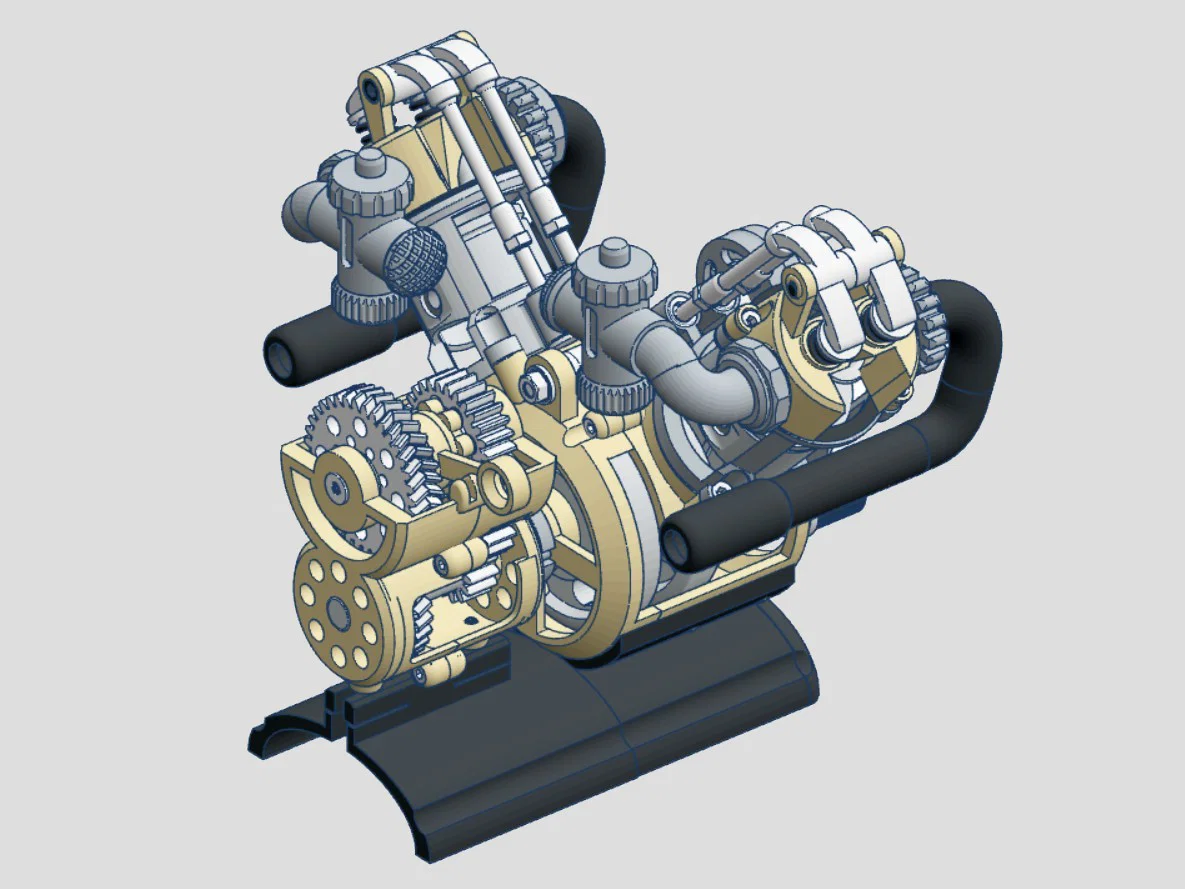

Gearbox này được thiết kế để ghép với model “V90 Pushrod OHV Engine” này:

Tuy vậy, vẫn có thể in hoàn toàn ổn để dùng như một model độc lập.
Chỉ cần dùng file “F2 - Stand for Stand Alone Use.stl” và “I - Turning Knob for Stand Alone Use.stl”.

In ấn
Khuyến nghị in trên mặt bàn in (build plate) nhẵn.
Mình in bằng PLA+, layer height 0.16 mm.

Lắp ráp

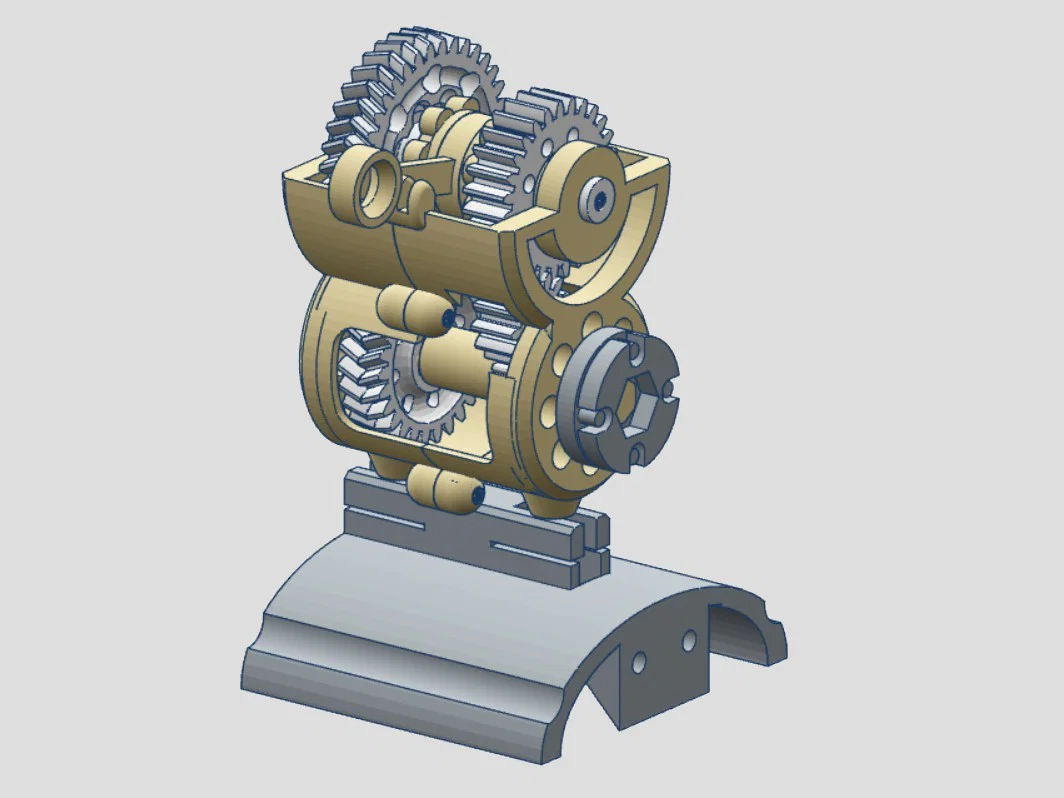

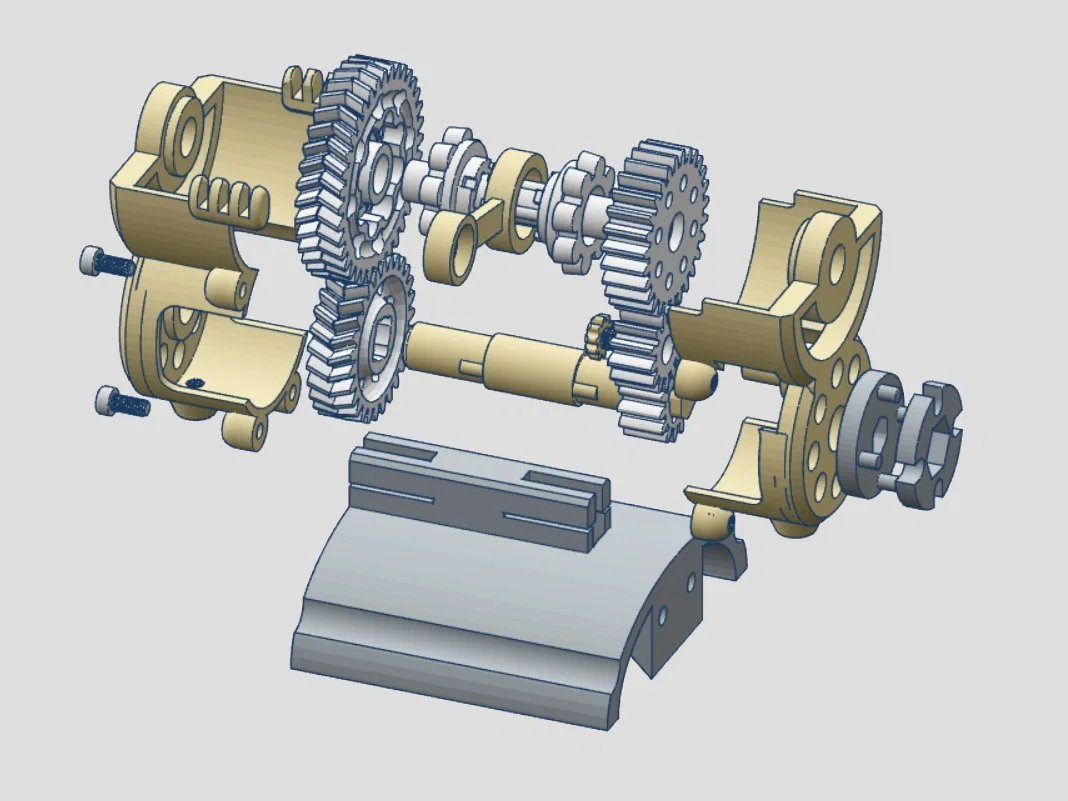

Vui lòng xem các hình exploded view để chọn hướng đặt chi tiết tối ưu.
1. Lắp trục dưới bằng cách ép khít (press fit) bánh răng tiến (forward) và bánh răng lùi (reverse) ở trục dưới.
2. Đặt bánh răng lùi nhỏ vào housing, siết cố định bằng securing bolt.
3. Lắp Shifter bằng cách dán keo hai nửa lại với nhau.
4. Lắp trục trên với Shifter đã lắp sẵn, cùng các bánh răng tiến và lùi ở trục trên.
5. Đặt cụm trục dưới và trục trên đã lắp vào một nửa housing.
6. Đóng housing bằng nửa còn lại, dùng 4 ốc lục giác chìm M4x12 mm.
7. Dùng 2 ốc lục giác chìm M5x16 mm để bắt stand vào housing.
8. Dùng 2 ốc lục giác chìm M5x16 mm để bắt stand vào động cơ V90, sử dụng các Coupler Disks.
