Case Flexo node Meshtastic cho Rak WisBlock/HeltecV3/T114/T190/Tracker/Pico

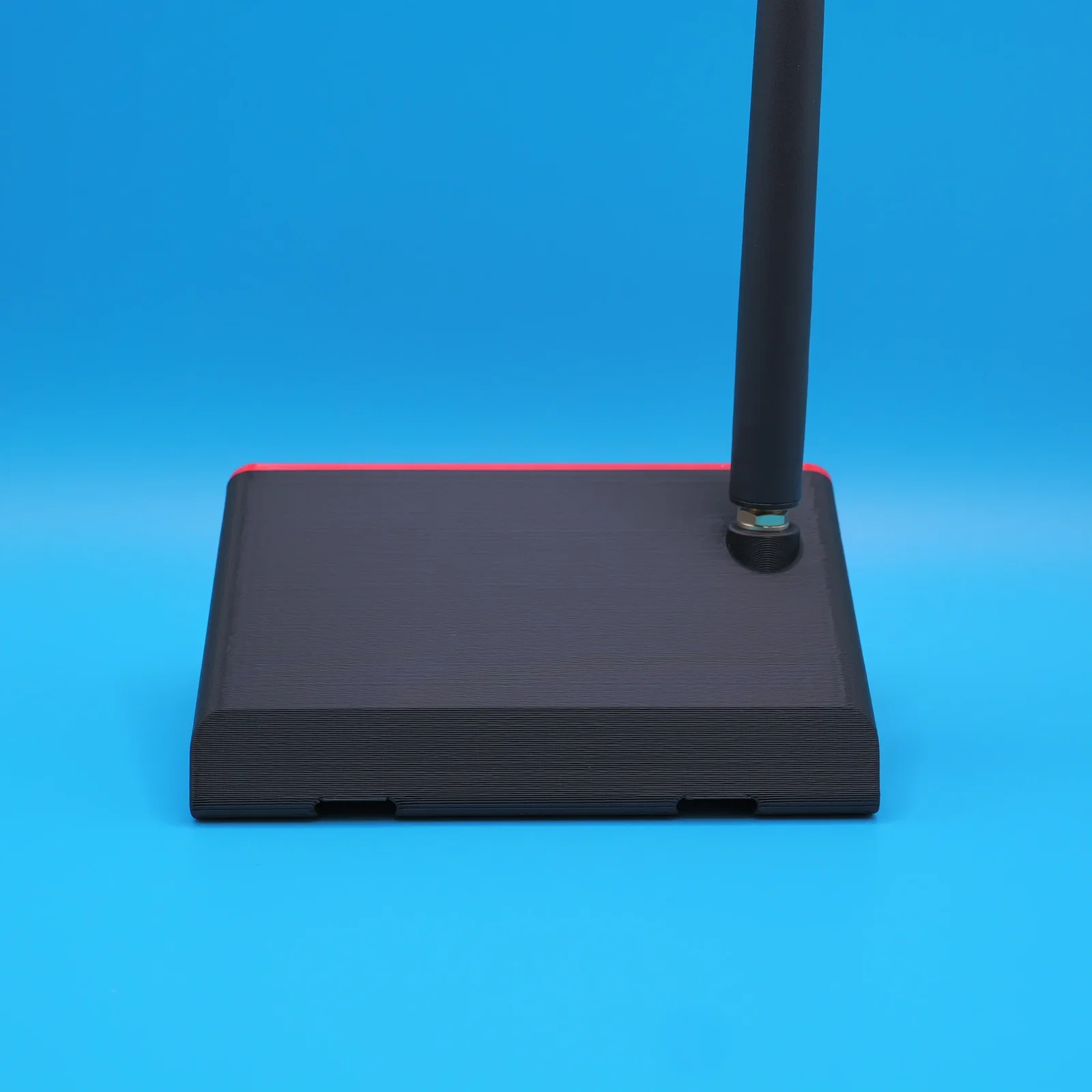

Anh em gặp “ông anh” to con, xịn sò hơn của Bender rồi nè! Đây là Flexo — bộ “case kit” chạy Meshtastic linh hoạt nhất hiện có… và in FREE luôn!

Xem video giới thiệu TẠI ĐÂY và video teardown TẠI ĐÂY.

***VIDEO LẮP RÁP ĐÃ LÊN SÓNG NHẤN VÀO ĐÂY!!!***

Flexo là phiên bản phát triển từ mẫu case gốc của mình tên là Bender. Bender được thiết kế cho node đặt ở nhà/bàn làm việc/bệ cửa sổ và được mọi người yêu thích. Hiện đã có hơn 3000 chiếc Bender ở khắp nơi trên thế giới — điều này làm mình cực kỳ tự hào và biết ơn!

Flexo dùng một PCB power switch thiết kế riêng. Mình có bán kèm trong bộ hardware kit trên website với chi phí nhỏ tại đây: https://zerofox3d.com/flexohardware

In Flexo thử đi, thấy thích thì lấy thêm hardware kit nhé!

Tính năng của Flexo

Flexo gỡ được vài giới hạn của Bender, nên linh hoạt hơn nhiều:

• Hỗ trợ nhiều device board từ Rak, Heltec và Raspberry Pi (sắp tới sẽ có thêm)
• Cho phép lắp thêm module GPS
• Hỗ trợ pin LIPO có mạch bảo vệ hoặc pin 18650 (sẽ bổ sung thêm tuỳ chọn pin)
• Dùng công tắc nguồn C&K chất lượng cao trên PCB custom (có tại zerofox3d.com)
• Có hệ mount gồm wall mount và mount tương thích GoPro
• Giảm 80% rác thải in so với Bender (yay môi trường!)
• Lộ toàn bộ chân GPIO để vọc vạch!

Các Device Board được hỗ trợ

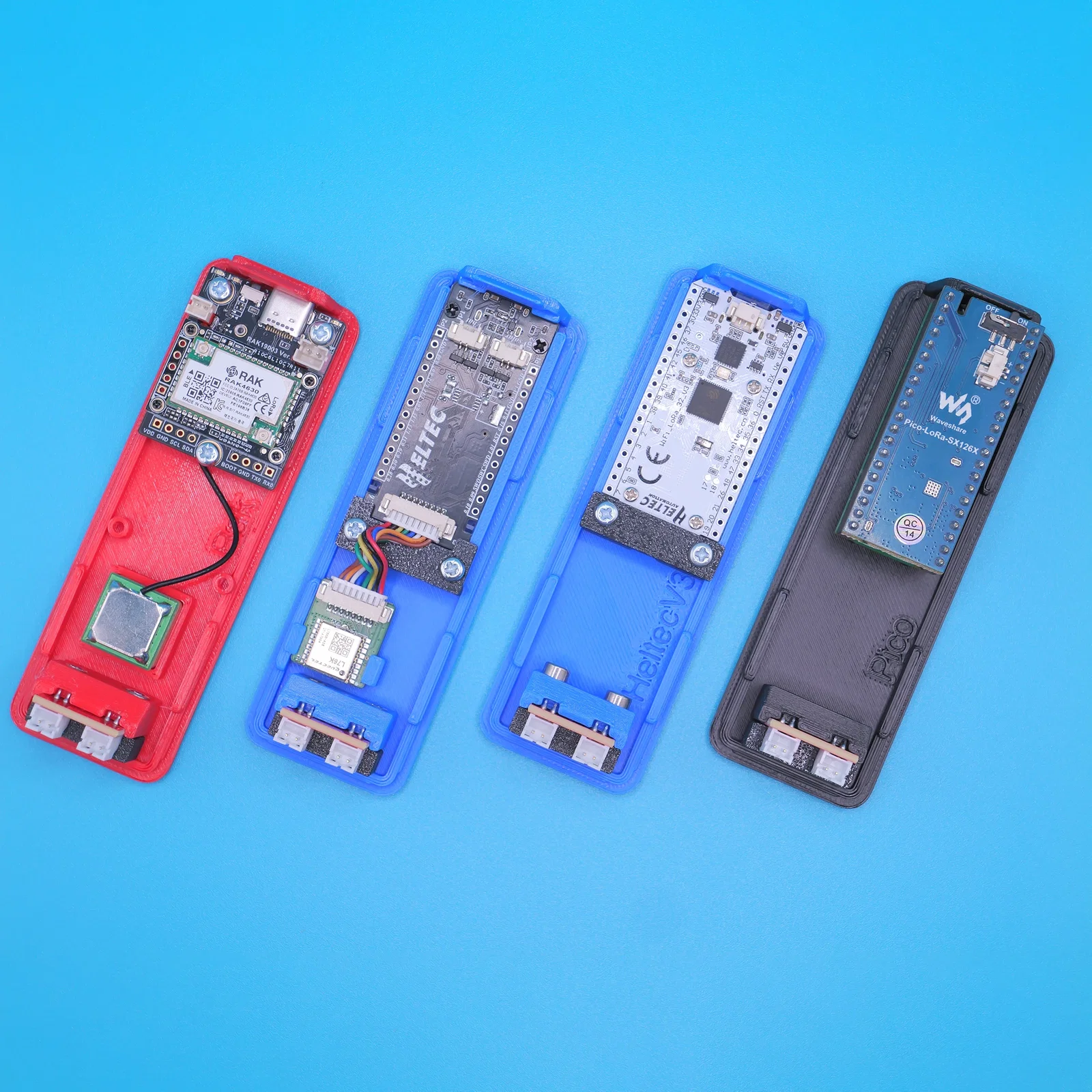

Những board được hỗ trợ ở bản ra mắt gồm:

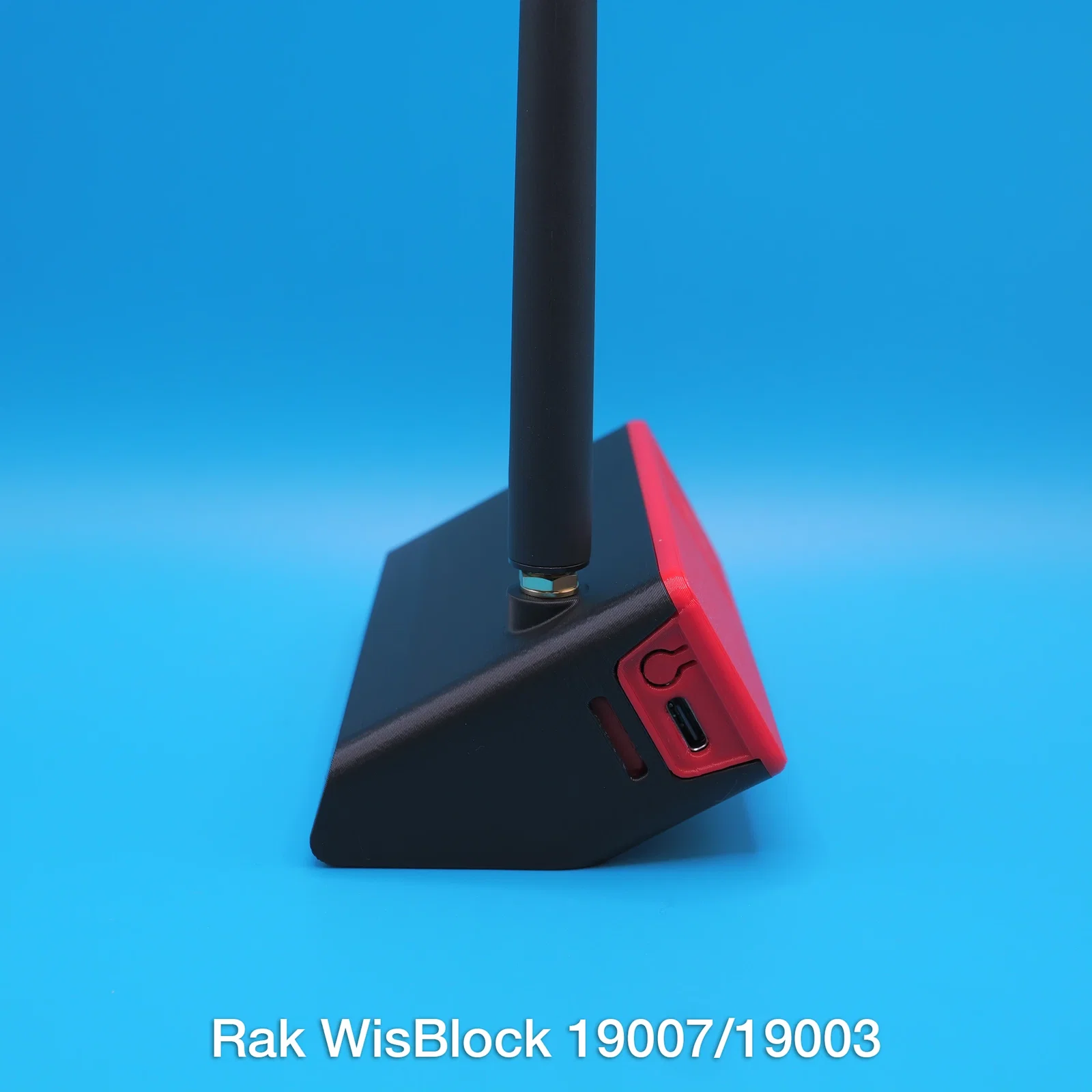

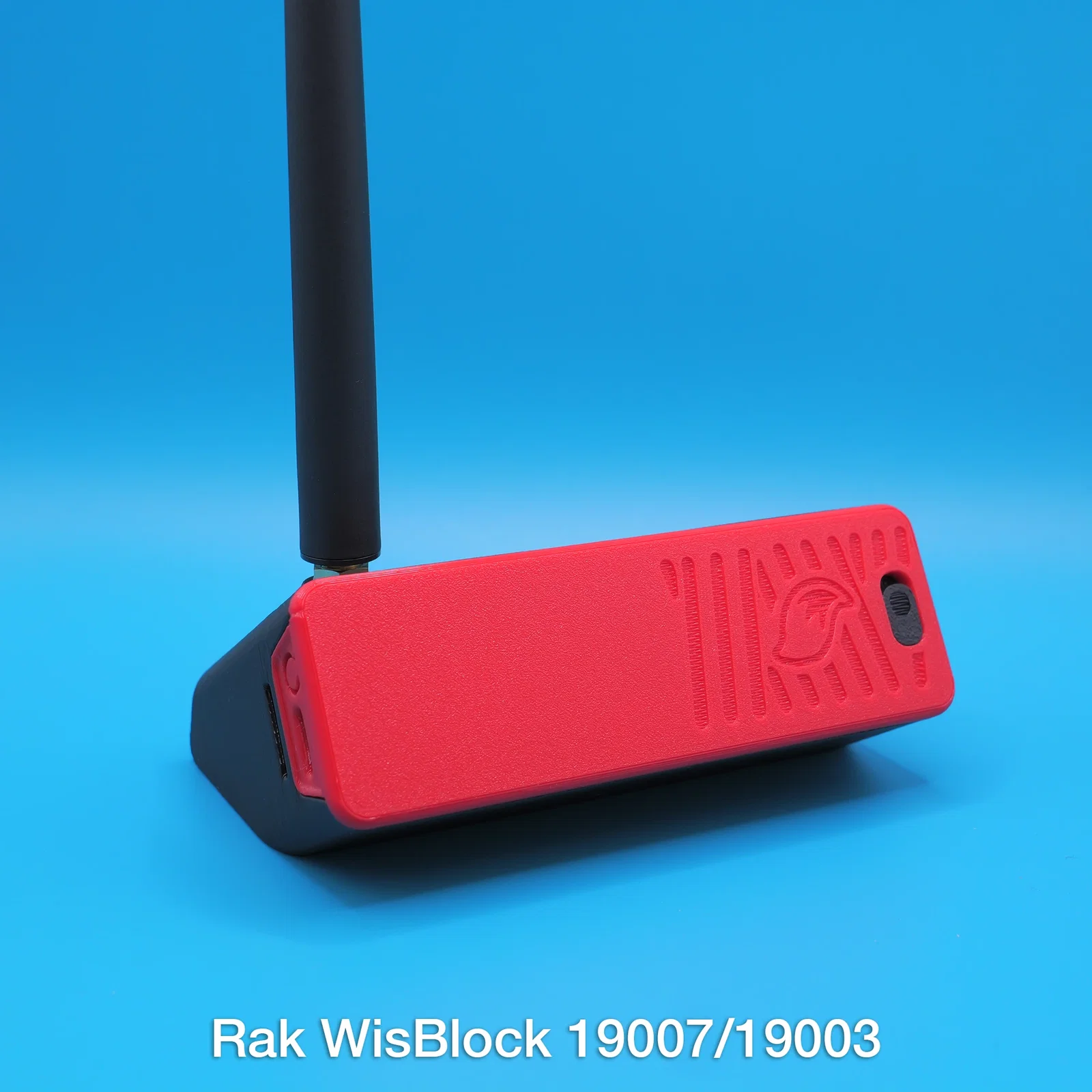

• Rak Wisblock 19007 và 19003 (kèm module GPS RAK12500 ZOE-M8Q)

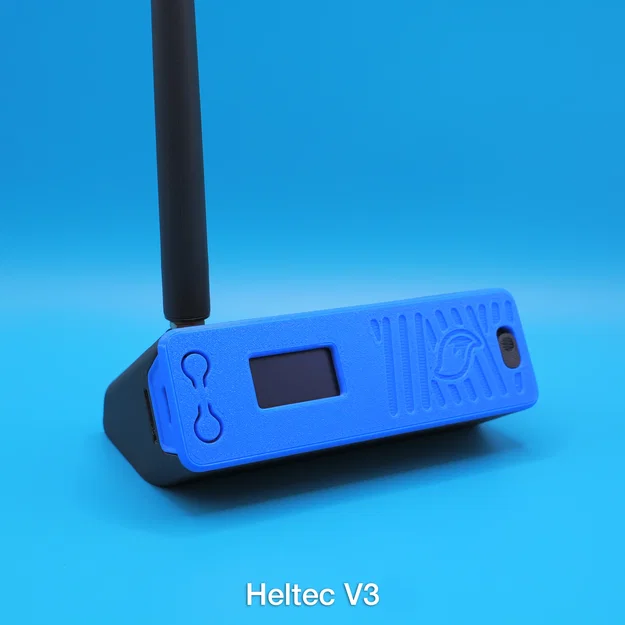

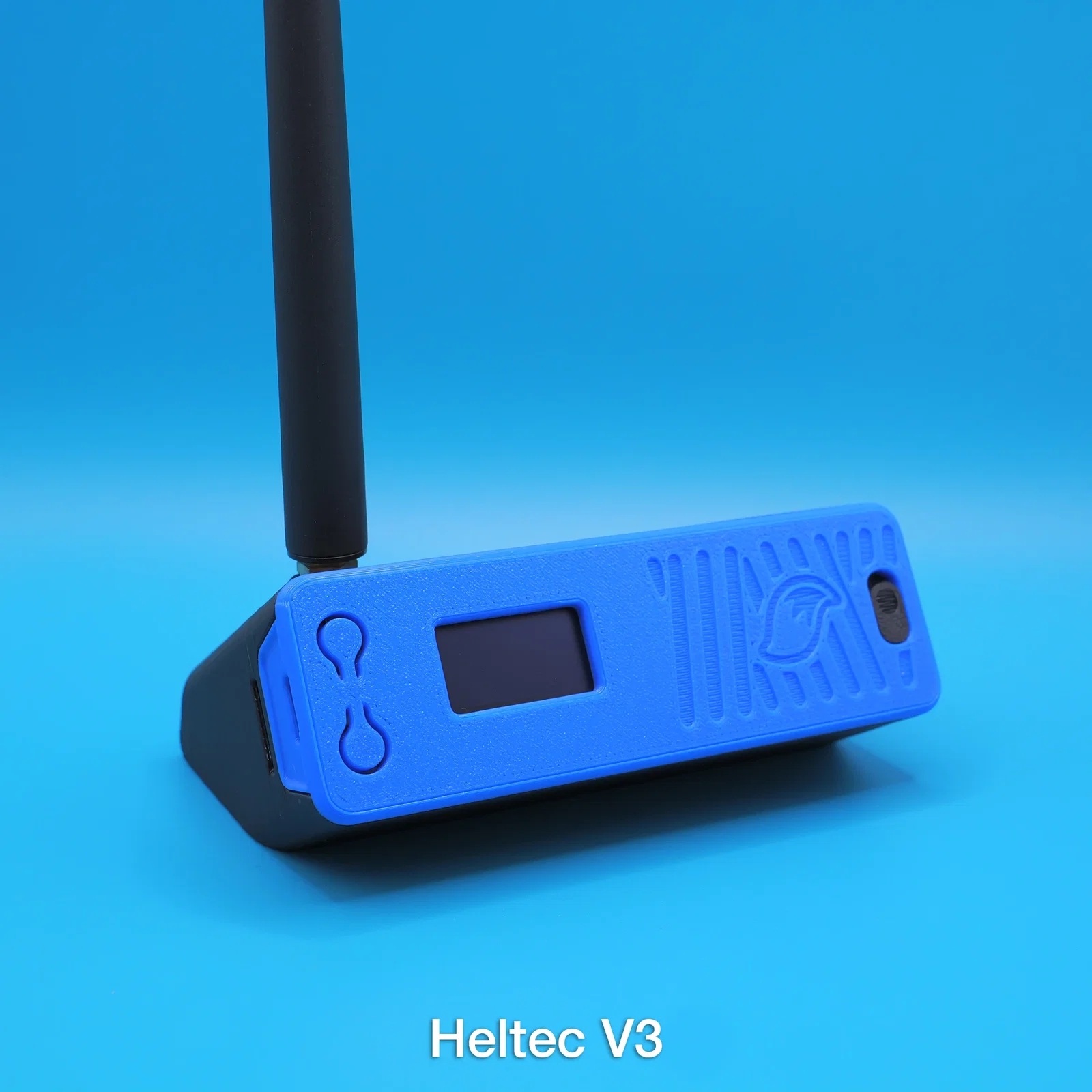

• HeltecV3 (có chỗ để gắn module GPS!)

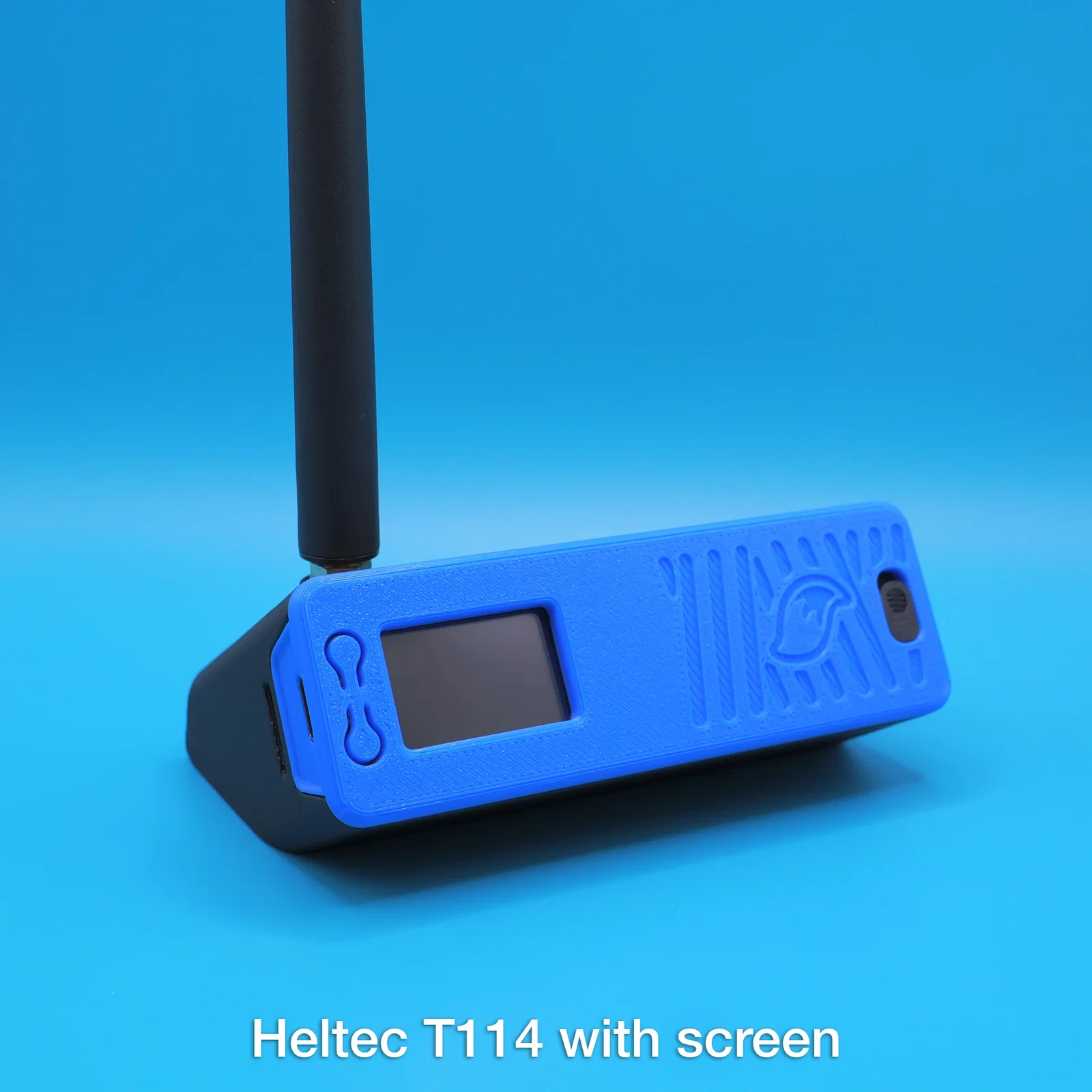

• Heltec T114 có màn hình (kèm Heltec GPS module)

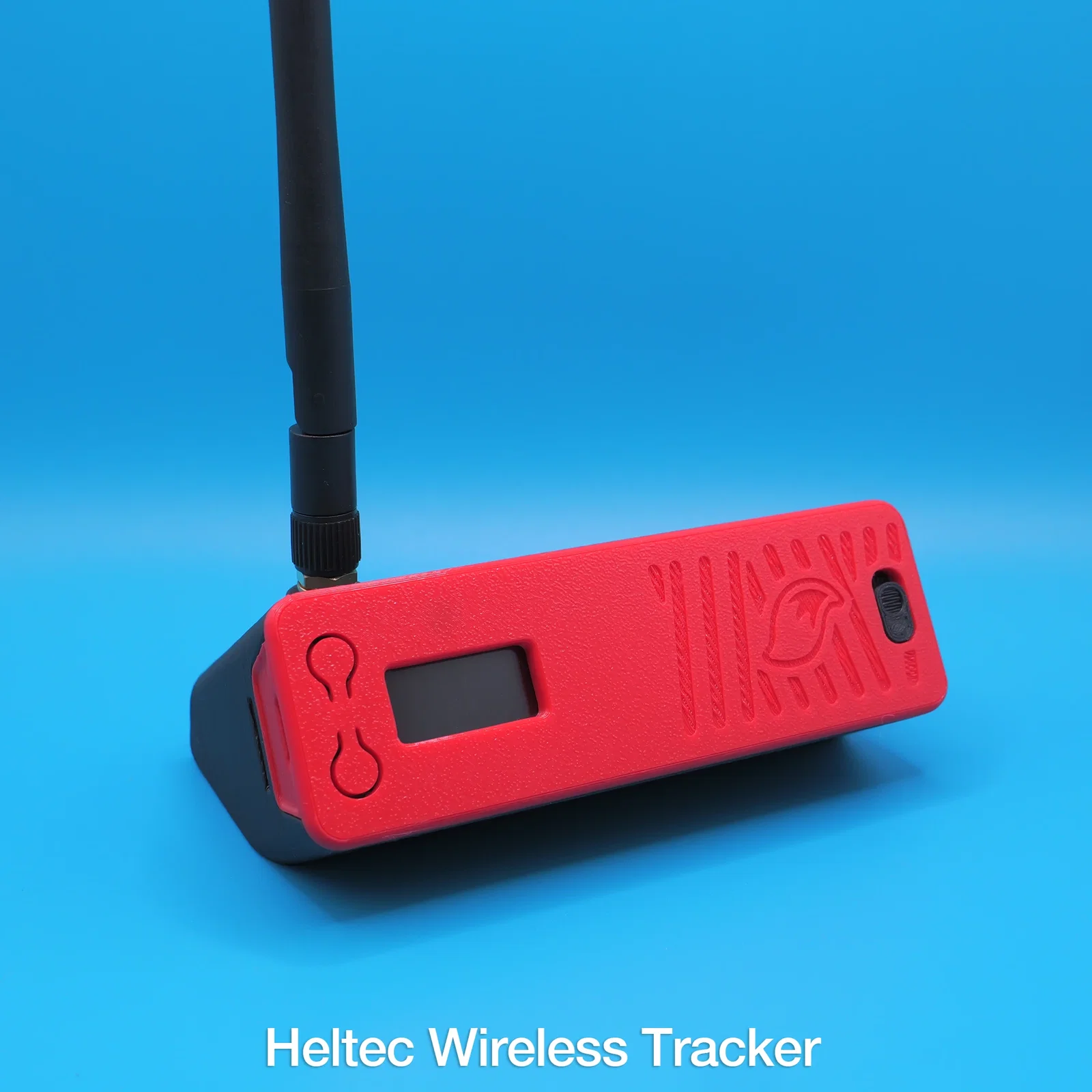

• Heltec Wireless Tracker (v1.1)

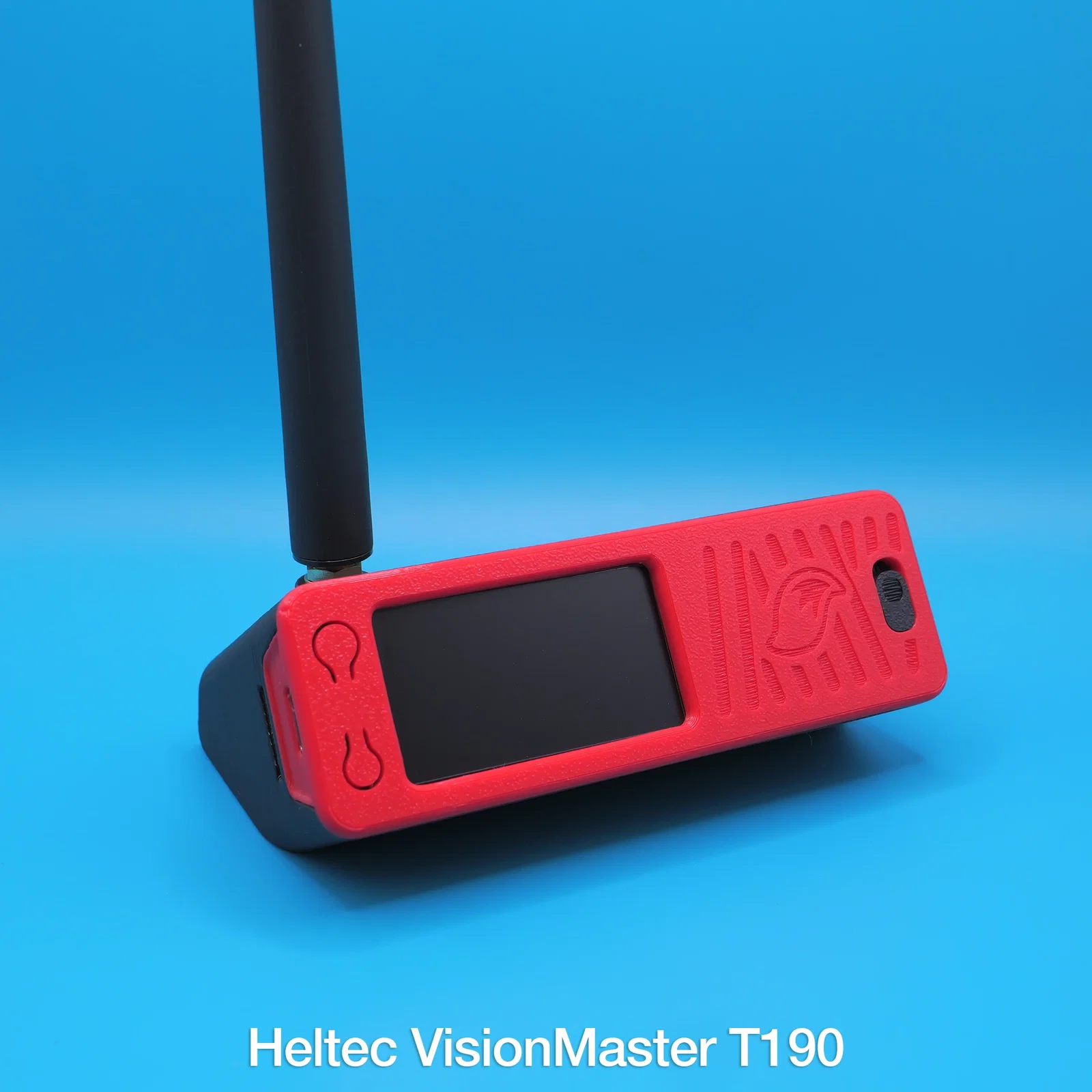

• Heltec VisionMaster T190

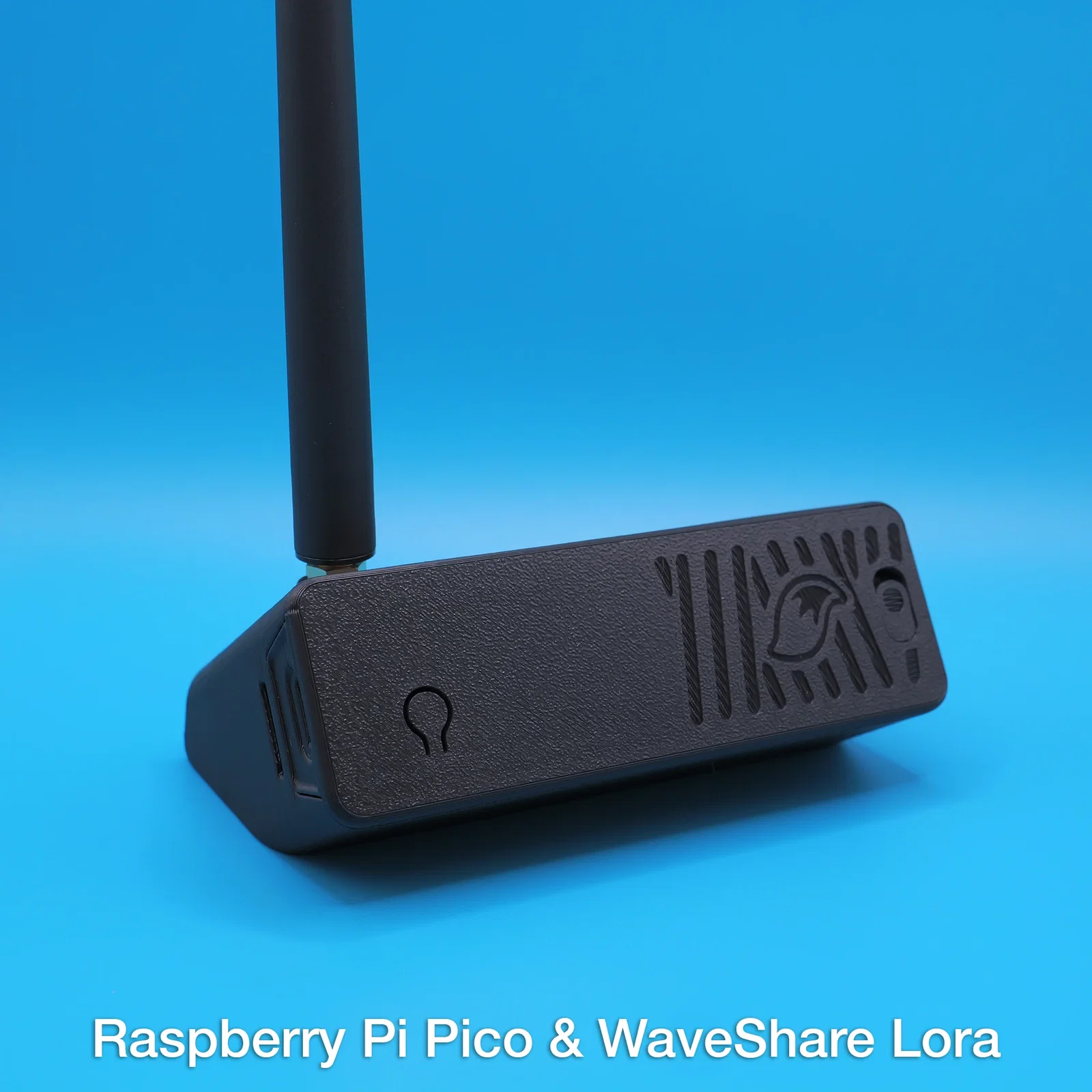

• Raspberry Pi Pico với WaveShare LORA hat

Sắp tới sẽ thêm nhiều board nữa, gồm Heltec T114 không màn hình và Heltec Wireless Stick. Quy tắc “ước chừng” để biết Flexo có hỗ trợ một board hay không: nếu chiều cao và chiều rộng của board là 30mm x 70mm hoặc nhỏ hơn. Nếu mọi người quan tâm, mình sẽ phát hành file STEP cho mặt trước (front plate) nơi gắn board.

Pin được hỗ trợ

Những loại pin hỗ trợ ở bản ra mắt gồm:

• EEMB 103395 3700mAh Flat LIPO (có bán trên Amazon toàn cầu)
• Pin 18650 (dùng khay pin có trong hardware kit)
• Makerfocus 3700mAh (chưa xác nhận nhưng kích thước có vẻ khớp với EEMB ở trên)
• MakerHawk 603450 3.7V 3800mAh (chưa xác nhận nhưng kích thước có vẻ khớp với EEMB ở trên)

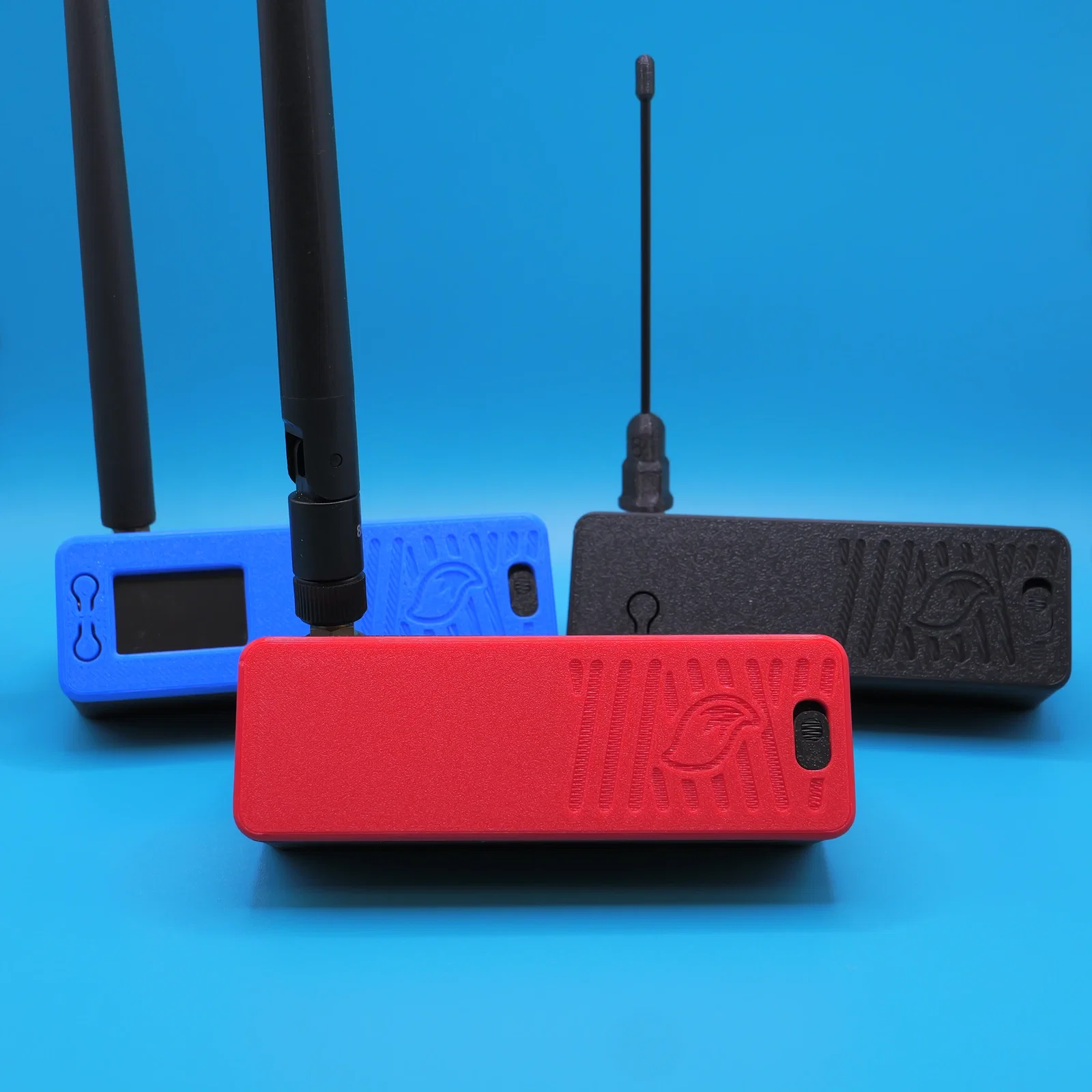

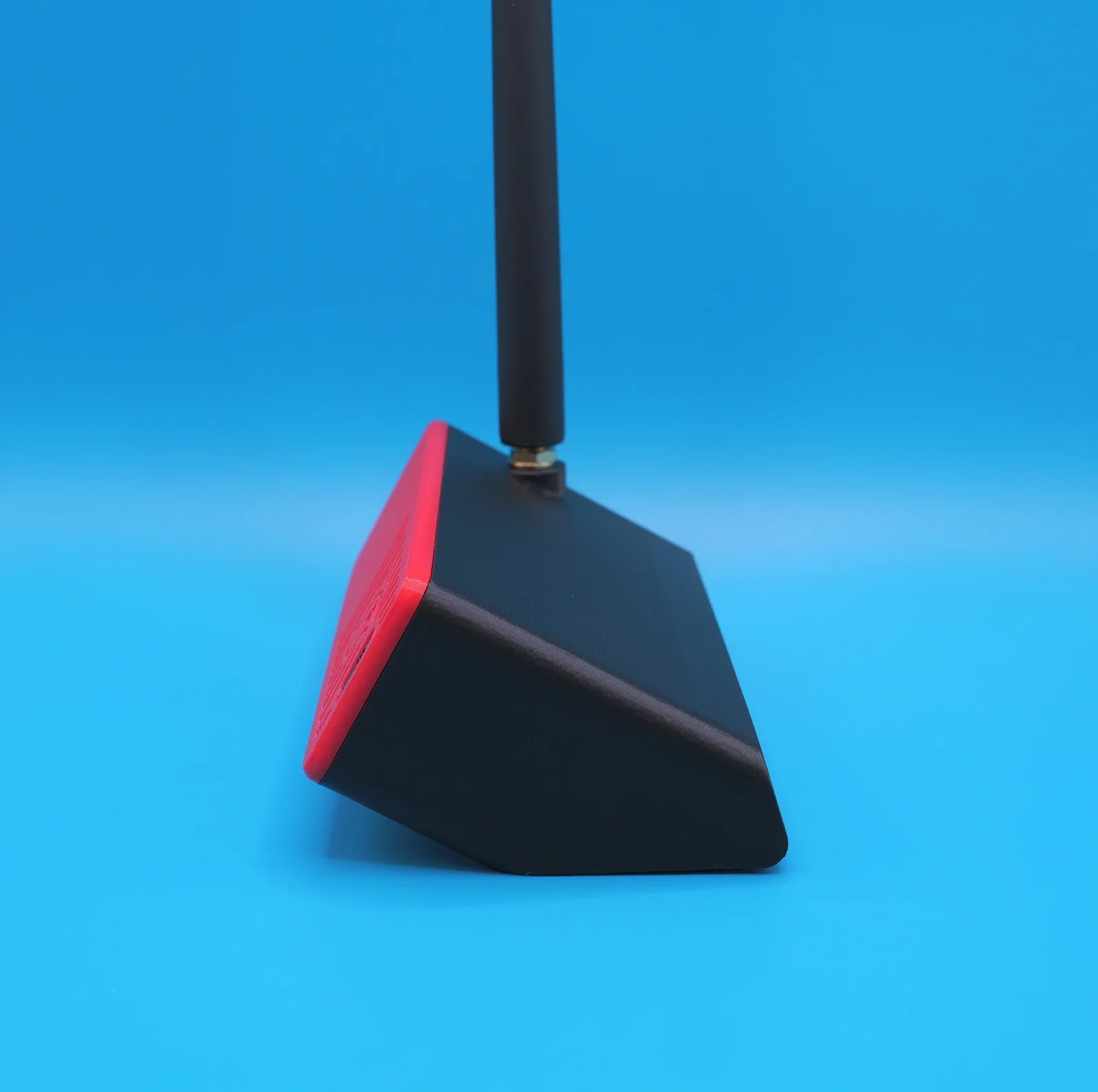

Kích thước lớn hơn của Flexo giúp hỗ trợ các antenna lớn hơn mà không bị lắc khi để trên bàn. Các antenna trong hình là tổng hợp giữa nhiều mẫu Taoglas LORA antenna (xem website tại đây có link tới nhà phân phối toàn cầu)

Mounting

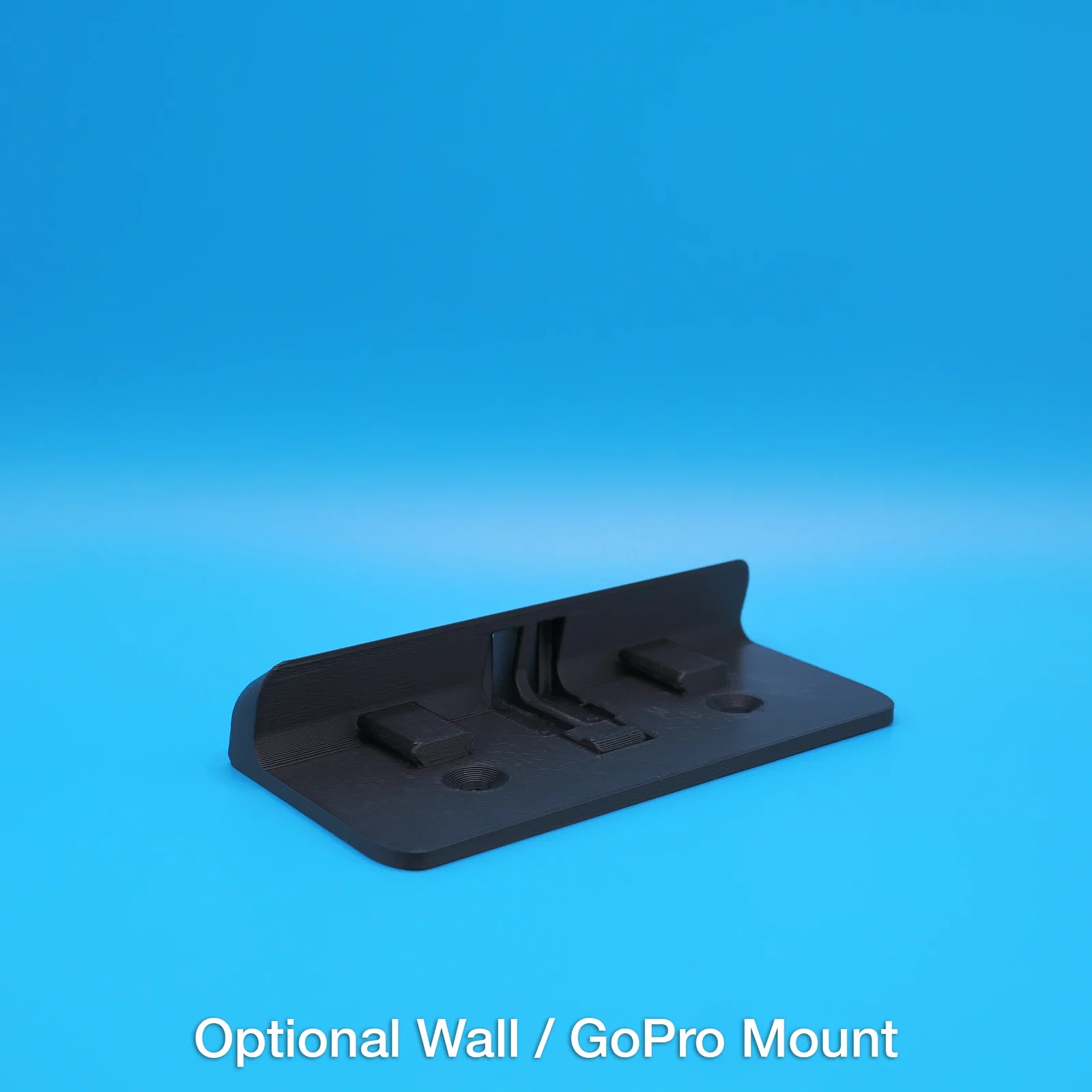

Wall mount / GoPro mount là dạng “2 trong 1”: chỉ một cái mount mà dùng được cả hai kiểu. Bạn có thể dùng command strips hoặc keo dán 2 mặt để dán lên tường; hoặc nếu muốn chắc chắn hơn thì có 2 lỗ bắt vít âm (không kèm vít đâu nha, lục ngăn kéo đi, kiểu gì cũng có vài con)

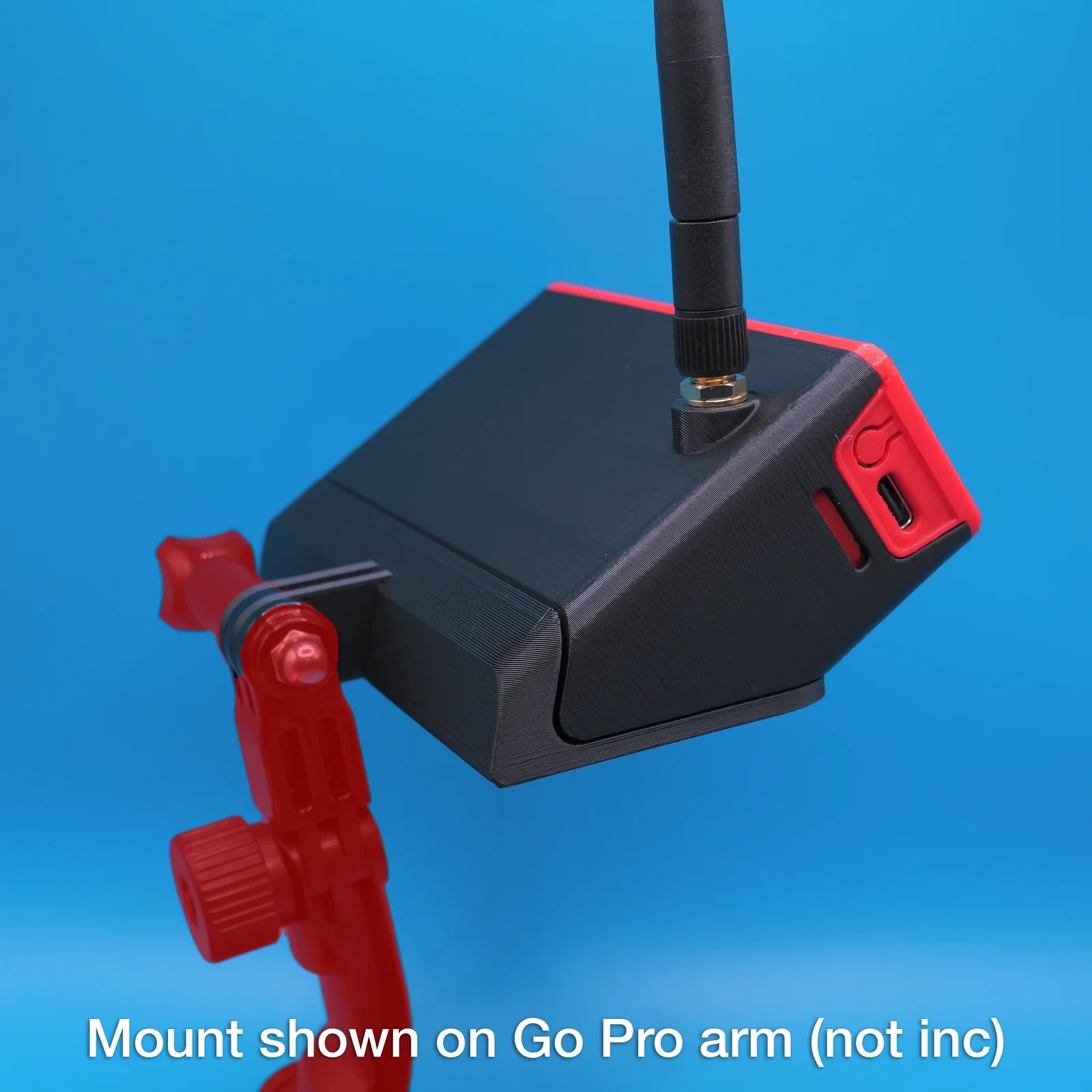

Để dùng mount theo kiểu GoPro, bạn chỉ cần gắn 2 miếng GoPro tabs đi kèm vào mount.

Cấu trúc file

File được chia theo thư mục cho dễ dùng. Có cả bản 3MF và STL, mình khuyên dùng 3MF vì nhiều file có custom support blockers/enforcers. File ReleaseNotes có kèm hướng dẫn in.

Thư mục “universal” chứa các file cần thiết dù bạn dùng board nào — in hết, trừ phần battery mounts thì in đúng loại bạn dùng. Sau đó sẽ có thư mục riêng cho từng board, gồm phần “front” phù hợp và tuỳ board sẽ có thêm bracket. Cuối cùng là thư mục Smart Mount, dùng được như wall mount hoặc GoPro mount.
