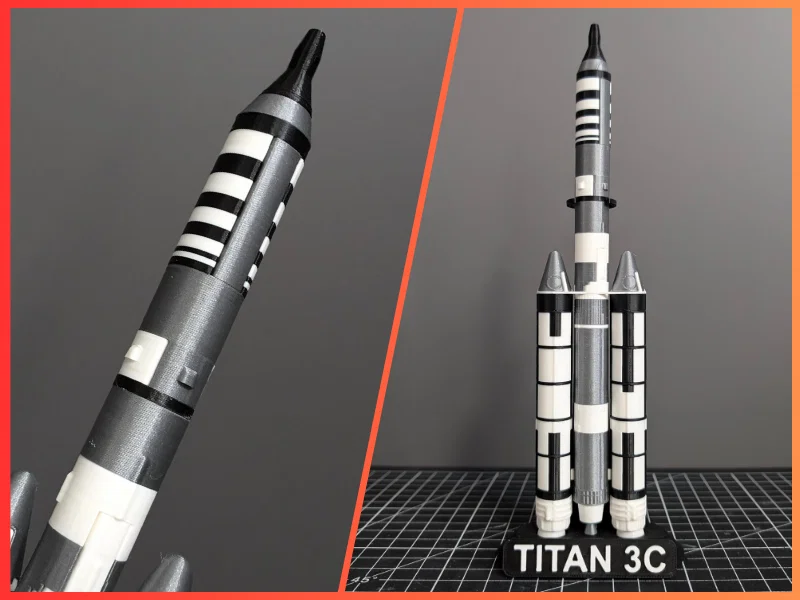

TITAN 3C MOL – Mô hình tên lửa tỉ lệ 1:200 (US Army)

Mô tả

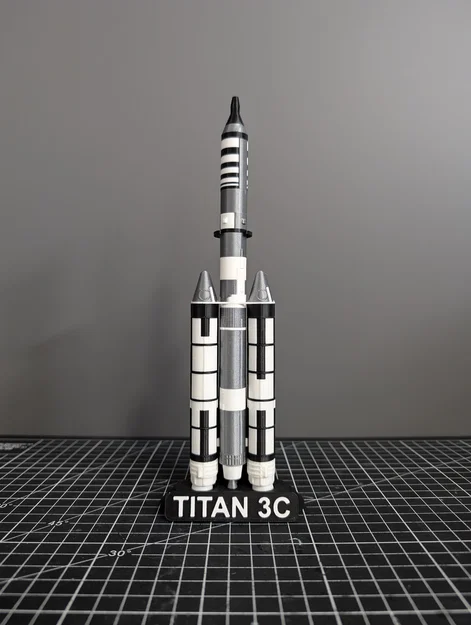

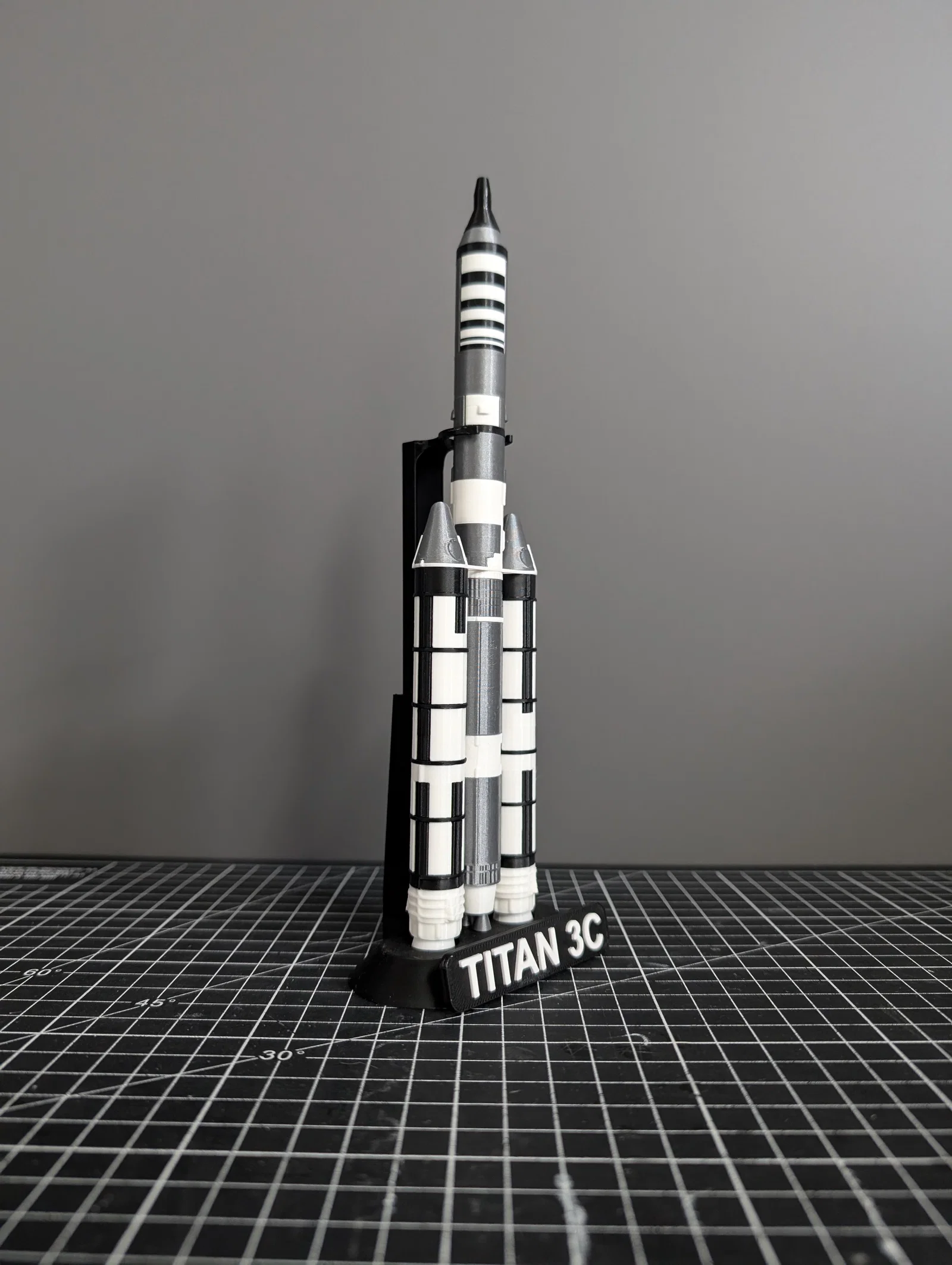

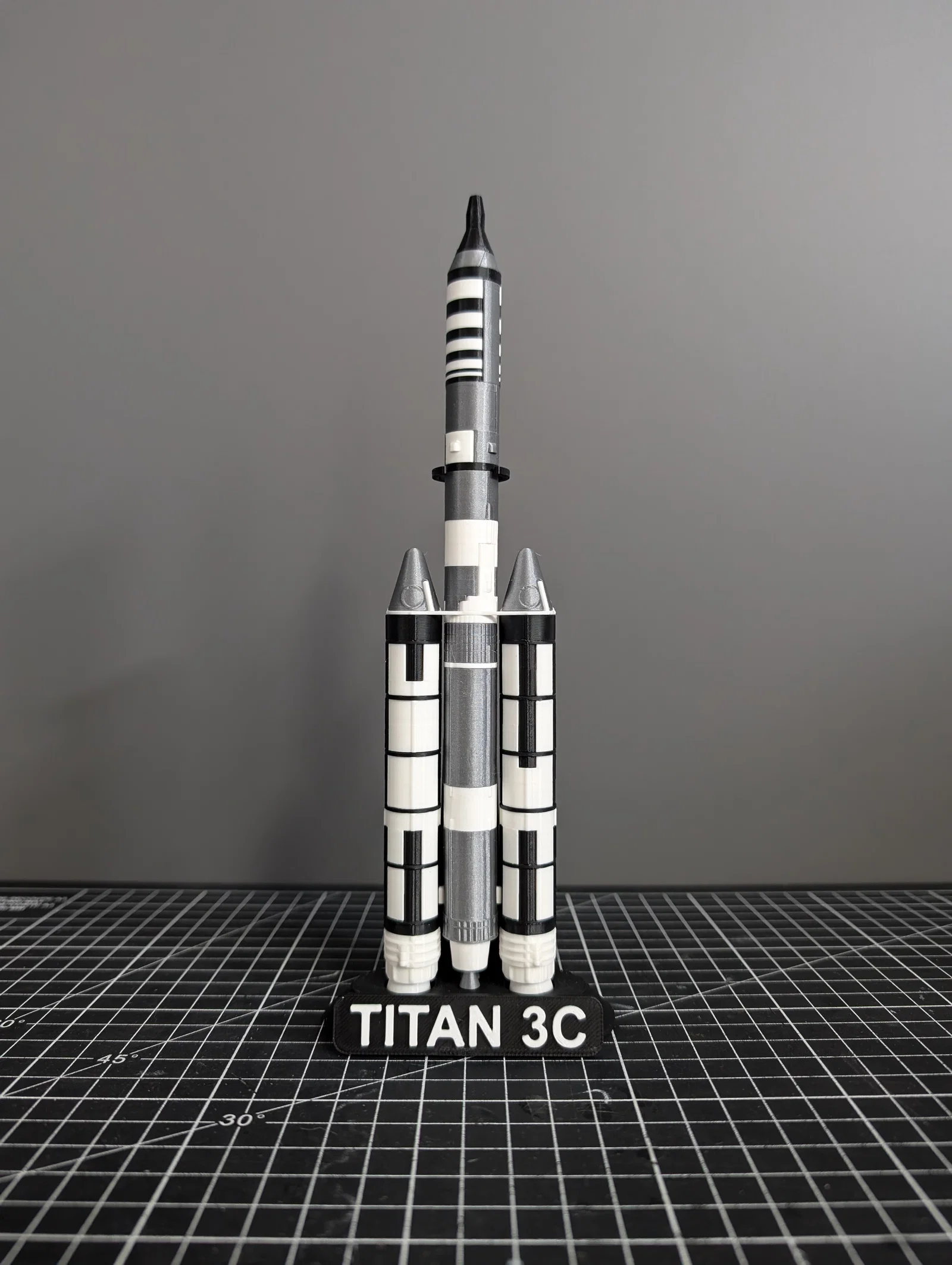

     Mẫu Titan 3C là bản tái tạo tỉ lệ 1:200 với độ chi tiết cao của tên lửa US Army được sử dụng trong giai đoạn từ thập niên 60 đến 80. Mô hình gồm nhiều mảnh in rời, dễ in và dễ lắp ráp.

     Kích thước thành phẩm xấp xỉ 23cm cao và 5cm rộng.

     Mẫu này là một phiên bản của Titan 3C, cụ thể là Titan 3C MOL cho chương trình Manned Orbiting Laboratory.

In ấn

• Có 73 chi tiết cần in, tổng thời gian in cho toàn bộ mô hình khoảng 7 giờ.
• Một số chi tiết có chữ WarmWhite trong tên, nhưng bạn cũng có thể dùng màu trắng, cam nhạt hoặc nâu nhạt.

Chọn bộ cấu hình (configuration kit) phù hợp

    Mẫu này có nhiều bộ cấu hình khác nhau, tùy theo sở thích in và cách lắp ráp của bạn. (File tải về sẽ chứa đầy đủ những gì cần cho từng cấu hình.)

     Bên mình cung cấp 2 cấu hình lắp ráp:

Laboratory_M600 (trong file “MOL - Manned Orbiting Laboratory”)

• 🔼In nhiều màu (AMS/M600/MMU/Color Change)
• 🔼Thành phẩm đẹp hơn
• 🔼Ít công lắp ráp hơn
• 🔽Tách chi tiết trong Slicer

Laboratory (Multi-Part)

• 🔼Không cần in nhiều màu
• 🔼Không cần thao tác trong slicer
• 🔽Nhiều chi tiết hơn để in và lắp

Nameplate_M600 (trong file “Stand”)

• 🔼In nhiều màu (AMS/M600/MMU/Color Change)
• 🔼Thành phẩm đẹp hơn
• 🔼Ít công lắp ráp hơn
• 🔽Tô màu chi tiết trong Slicer

Nameplate (Multi-part)

• 🔼Không cần in nhiều màu
• 🔼Không cần thao tác trong slicer
• 🔽Nhiều chi tiết hơn để in và lắp

Hướng dẫn lắp ráp và in

• Bạn có thể dùng hướng dẫn lắp ráp đăng trên Instructables để hỗ trợ lắp mẫu Titan 3C.

Mẹo

Settings

• Về infill, 10% là đủ cho một mẫu trang trí, bạn cũng có thể dùng thiết lập infill “Lightning”.
• Một số chi tiết sẽ cần supports, xem hướng dẫn lắp ráp và hình minh họa.

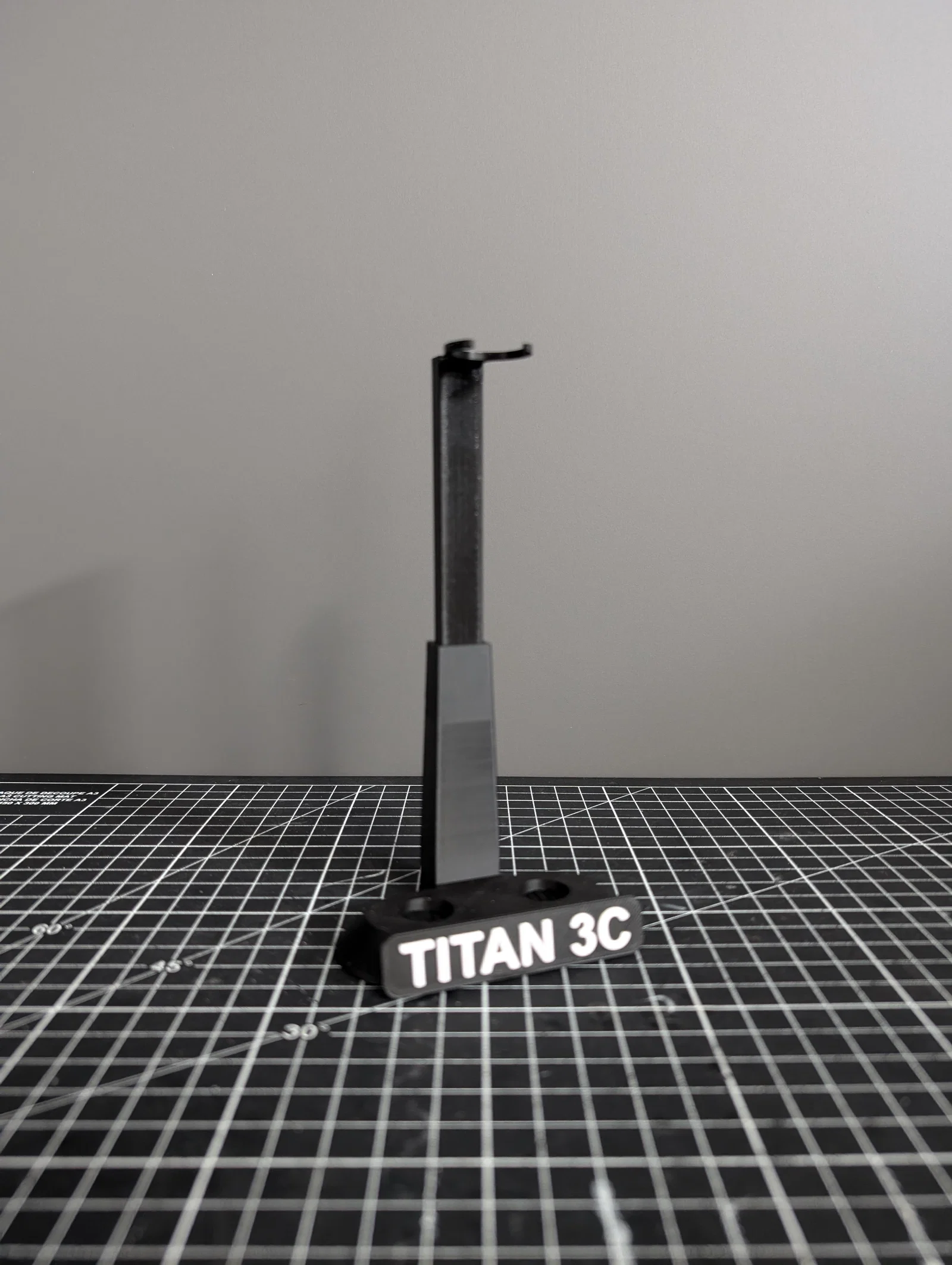

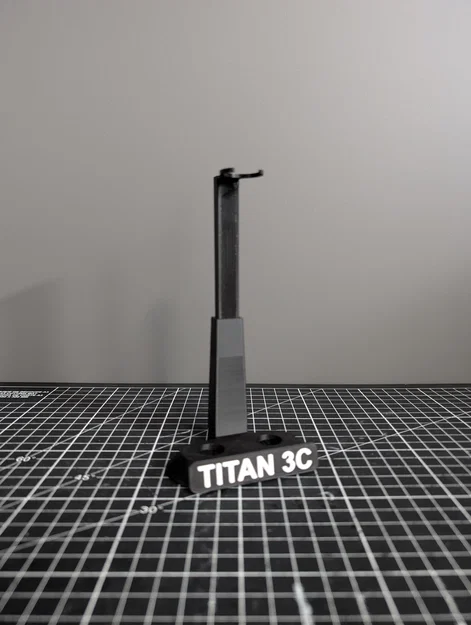

• Với phần đế, khuyến nghị in 3 perimeters để tránh bị lộ infill.
• Nếu có chi tiết bị lỏng hoặc không khít, bạn có thể chỉnh scale +/- 1% trong slicer để khớp hơn.

Printing

• Để thành phẩm đẹp hơn, khuyến nghị in Jonction_Block sau cùng để bạn có thể chỉnh kích thước theo thực tế bản in và giúp khít hơn khi lắp.
• Làm theo hướng dẫn in đăng trên Instructables.

Post Printing

• Bạn có thể cần chà nhám (sand) khu vực tiếp giáp giữa các mảnh để bề mặt mượt hơn.
• Ngoài ra, khuyến nghị dùng keo dán để tăng độ chắc và độ bền.
• Làm theo hướng dẫn lắp ráp đăng trên Instructables.

Tên kỹ thuật

• MOL: Viết tắt của Manned Orbiting Laboratory.

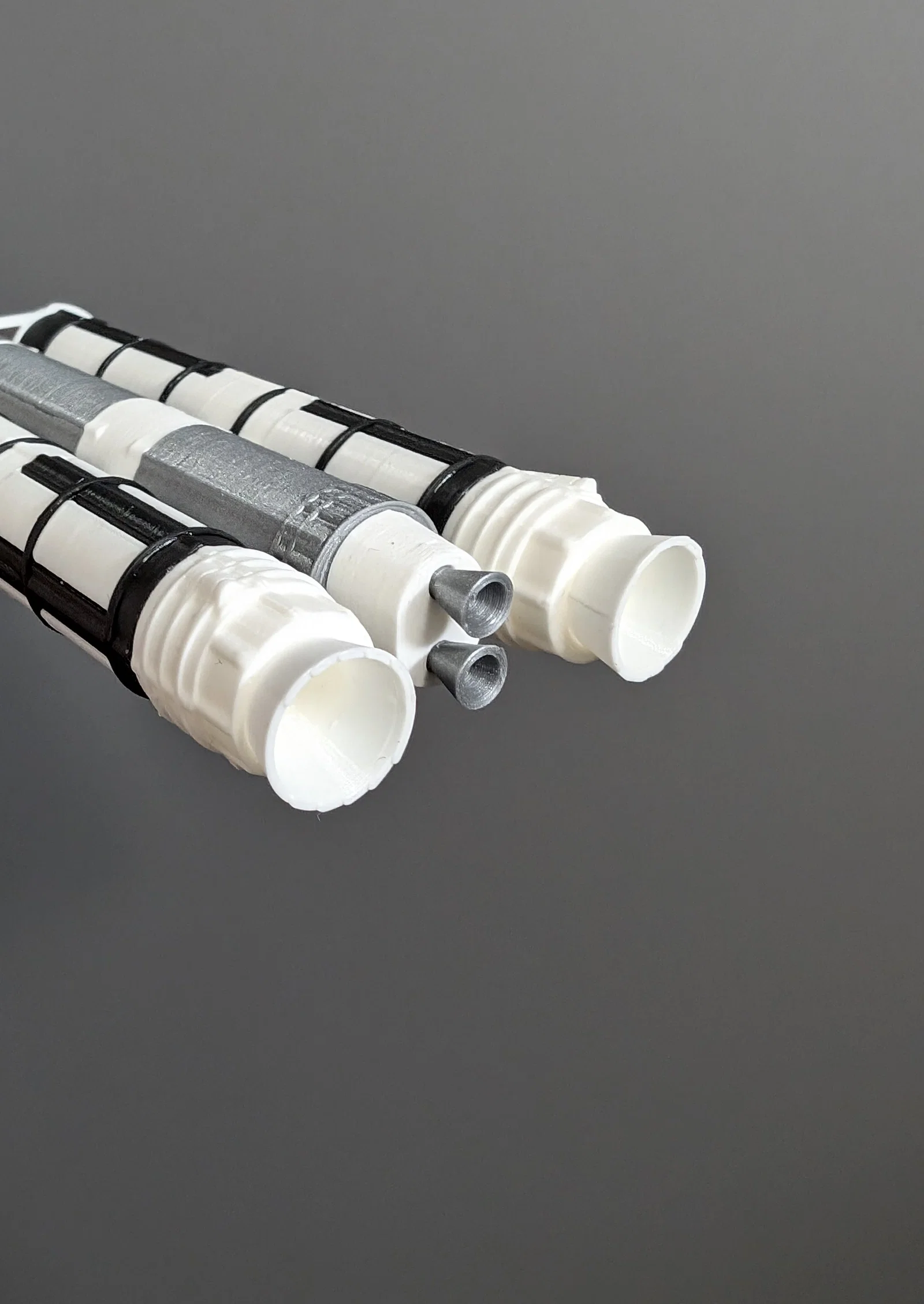

• SRM: Viết tắt của Solid Rocket Motor, SRM là 2 booster ở hai bên của tên lửa.
• IS: Interstage, tầng trung gian dùng để nối giữa hai tầng, đồng thời “che” phần động cơ của tầng trên.
• Transtage: Tên của tầng cuối dùng để đưa payload lên quỹ đạo.
• 3A-1: Tên tầng 1 của Titan 3C
• 3A-2: Tên tầng 2 của Titan 3C

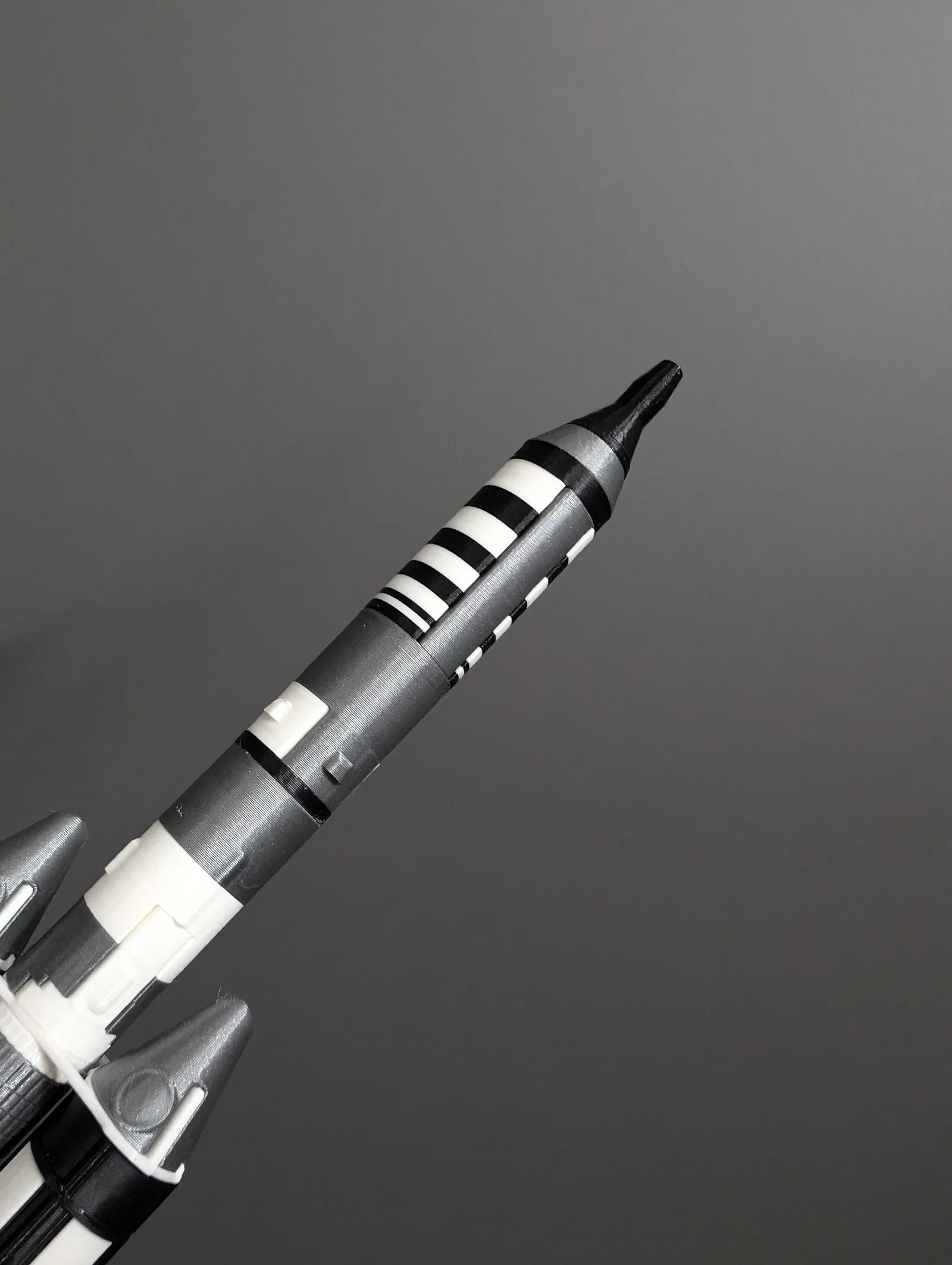

• Gemini: Tên capsule dùng để chở người.
• Laboratory: Khối chính của nhiệm vụ, mục tiêu là đưa một phòng thí nghiệm lên quỹ đạo.
• Engine_Section: Mình dùng thuật ngữ Engine_Section cho các chi tiết cấu thành cụm động cơ.
• S1 / S2 / S3 / S4 / S5: Đây là các đoạn của booster. Mình dùng các tên này để đơn giản hóa tên chi tiết.
