Bàn cờ vua cầu vồng hình cầu in 3D

Tuyên bố miễn trừ: Tôi chưa in mô hình này một lần nào, vì tôi vẫn có bàn cờ hình cầu gốc và hiện tại không có filament trắng.

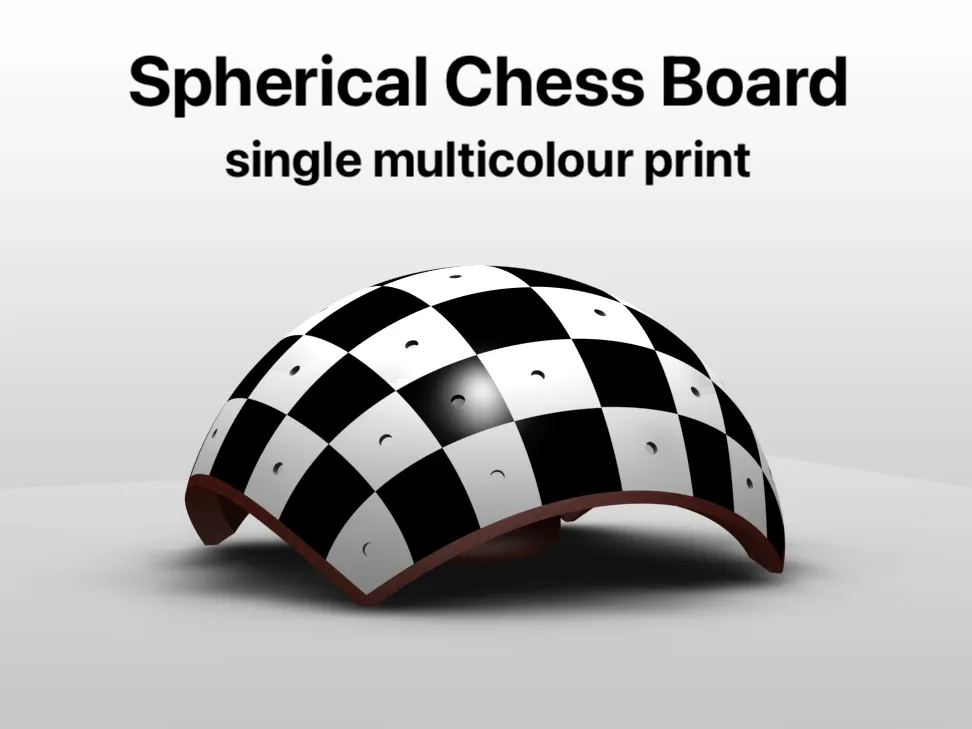

Bàn Cờ Hình Cầu (đơn vị mét) - in đa màu sắc đơn

Đây là phiên bản mới của thiết kế bàn cờ hình cầu của DaveMakesStuff trên thingiverse mà tôi đã làm lại một thời gian trước để hoạt động với nam châm mét.

Trong thiết kế lại này, tôi đã làm toàn bộ bàn từ đầu thay vì chỉnh sửa các tệp gốc như lần trước. Điều này cho phép tôi thay đổi cách mà các quân cờ khớp với nhau để loại bỏ bất kỳ khoảng trống nào. Điều này có nghĩa là bạn có thể in toàn bộ bàn như một mảnh duy nhất (tốt nhất là bằng nhiều màu sắc).

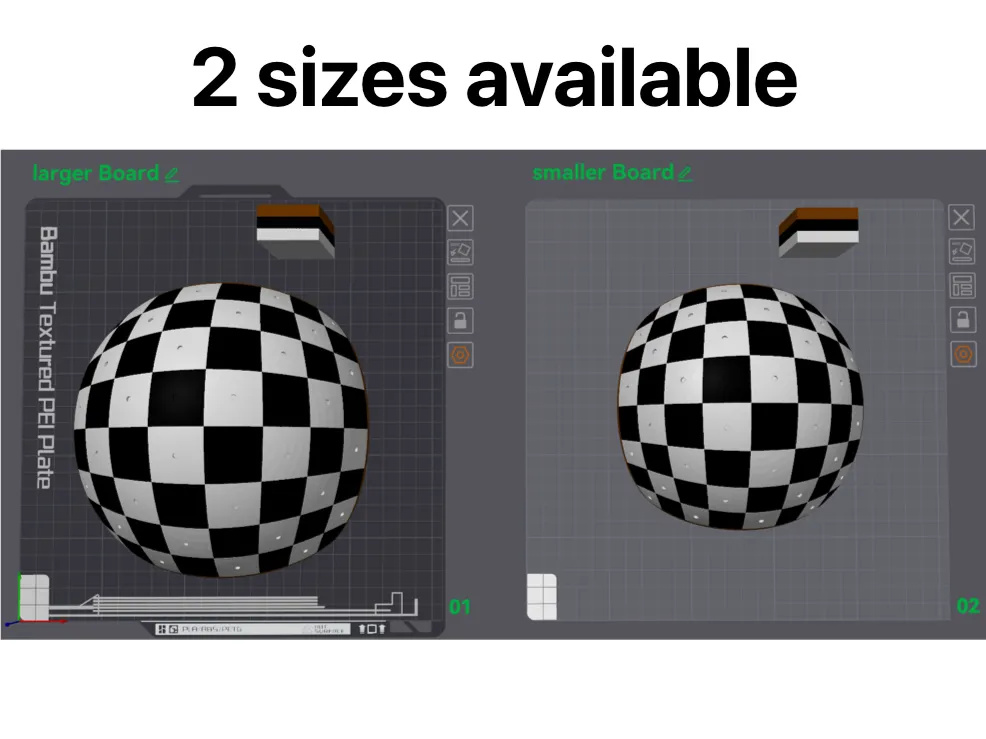

Tôi đã tạo hai phiên bản, một phiên bản có kích thước tương đương với bản gốc, và một phiên bản lớn hơn nếu bạn muốn.

In ấn

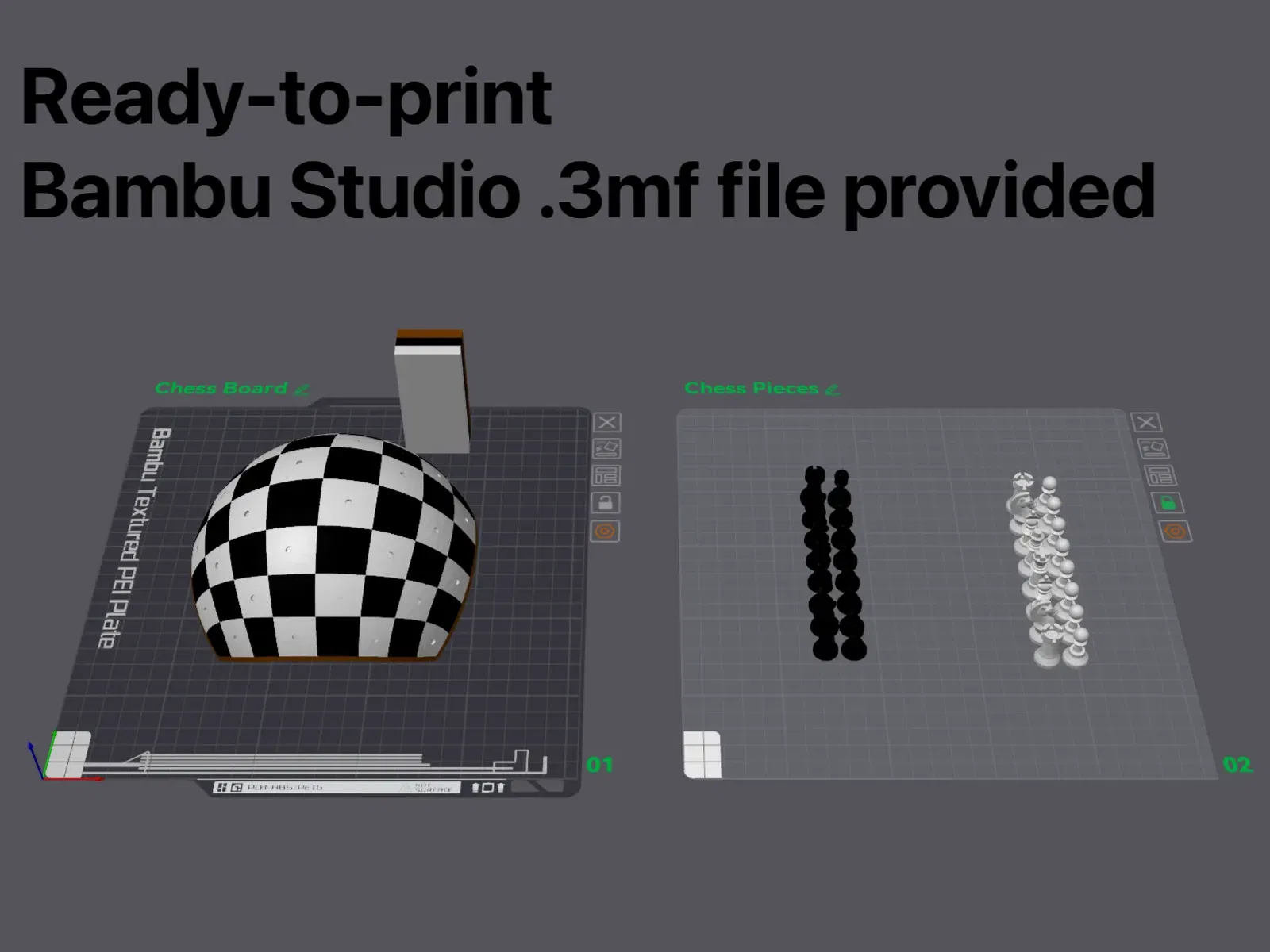

Tôi đã lắp ráp tất cả các phần của bàn lại với nhau trong quá trình thiết kế và xuất chúng dưới dạng một tệp STEP duy nhất, cho phép bạn nhập mô hình dưới dạng một cụm và thực hiện một lần in đa màu sắc từ BambuStudio (hoặc các phần mềm cắt tương tự). Để phục vụ cho mục đích này, một tệp .3mf của BambuStudio đã được bao gồm cho mỗi phiên bản, đã có sẵn các cài đặt màu sắc đa dạng. Tôi đã thiết kế bàn sao cho phần đế có thể được in bằng một màu khác với các ô đen và trắng.

Các tệp .3mf bao gồm hai tấm với các cài đặt in cho từng tấm: Tấm đầu tiên với bàn cờ nên được in với giá đỡ cây và theo từng lớp, trong khi tấm thứ hai với các quân cờ nên được in mà không có giá đỡ và theo đối tượng (bộ quân cờ).

Do mục đích cụ thể này, các ô cờ tự chúng không phù hợp cho việc in độc lập (không có đáy phẳng), đó là lý do tại sao tôi chỉ cung cấp tệp bước đã lắp ráp. Nếu bạn không có quyền truy cập vào máy in đa màu sắc, hãy xem xét việc in bản remix mét gốc của tôi hoặc phiên bản nguyên bản theo đơn vị imperial.

Thông số kỹ thuật

Các lỗ cho nam châm trong phiên bản mới vẫn được thiết kế với kích thước 3.2mm để phù hợp với nam châm có đường kính 3mm. Chúng có độ sâu từ 1.2-1.5mm.

Lắp ráp

Việc lắp ráp bảng yêu cầu 96 nam châm có đường kính 3mm và độ dày 1mm mà bạn cần dán vào các viên gạch bảng (64) và các quân chơi (32) (hãy chú ý đến cực tính!).

Tương thích với các quân chơi

Bảng vẫn hoạt động với cùng các quân cờ mà tôi đã remix ban đầu cho phiên bản mét đầu tiên. Bất kỳ quân nào khác có lỗ cho nam châm ở dưới cũng sẽ hoạt động.

Các phiên bản khác

Nếu bạn muốn in cái này với các nam châm có kích thước khác nhau, vui lòng để lại bình luận với kích thước của chúng và tôi sẽ cố gắng hết sức để cung cấp một phiên bản phù hợp với ý tưởng của bạn :)
