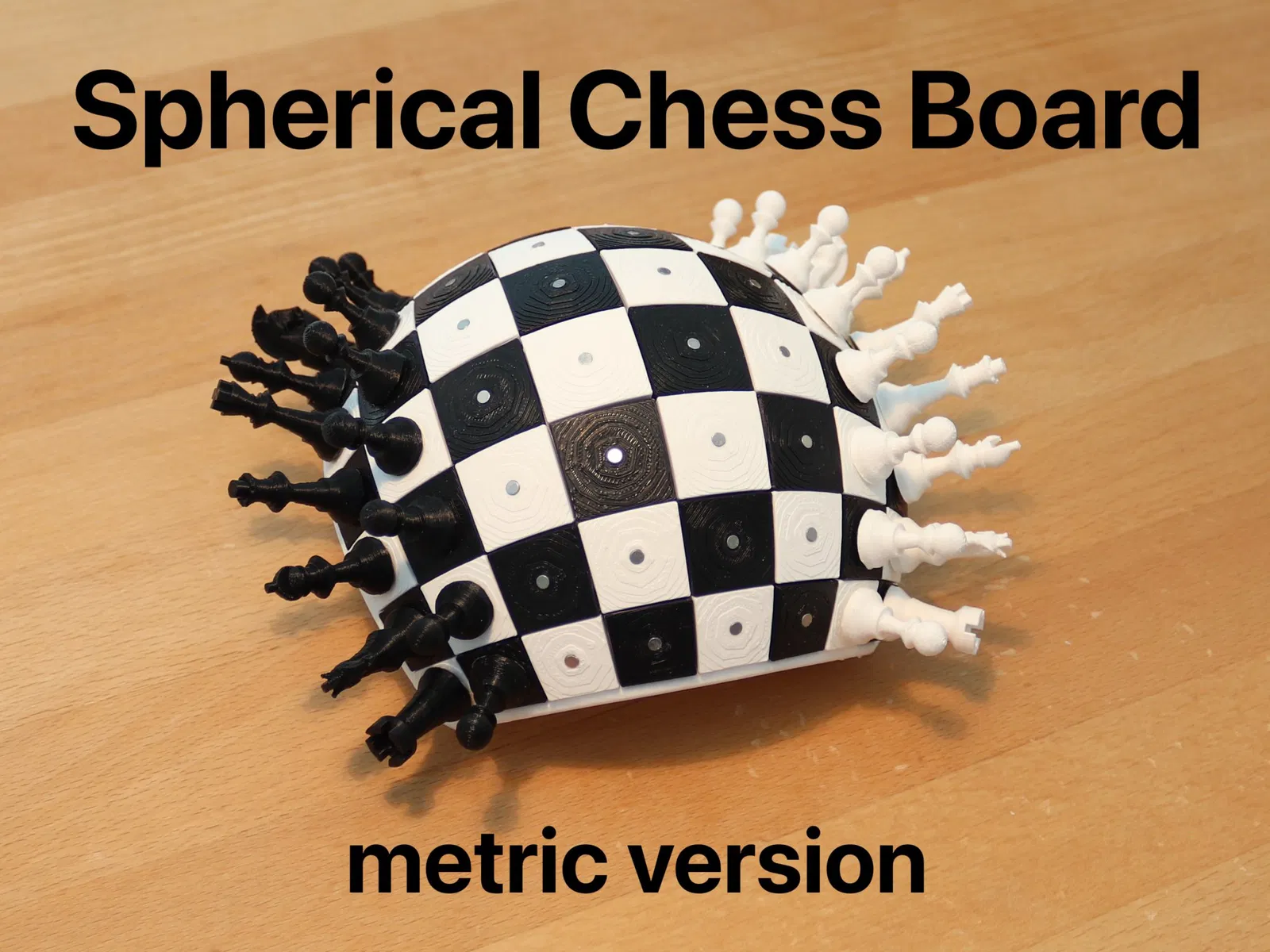

Bàn cờ vua hình cầu với nam châm 3mm

Tôi đã remix thiết kế này để phù hợp với nam châm tròn metric có đường kính 3mm và độ dày 1mm.

Các lỗ cho nam châm được thiết kế với kích thước 3.2mm để tính đến sự co lại.

Tôi cũng đã thêm một tay cầm vào phần chính để có thể cầm nắm thoải mái hơn khi chơi.

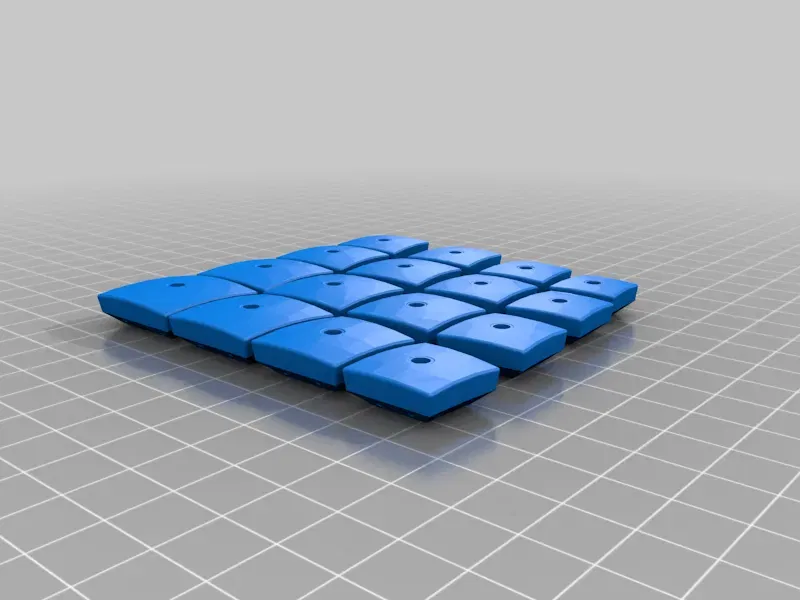

Bạn cần in các viên gạch 2 lần cho mỗi màu và dán chúng vào, cũng như dán nam châm vào bên trong.

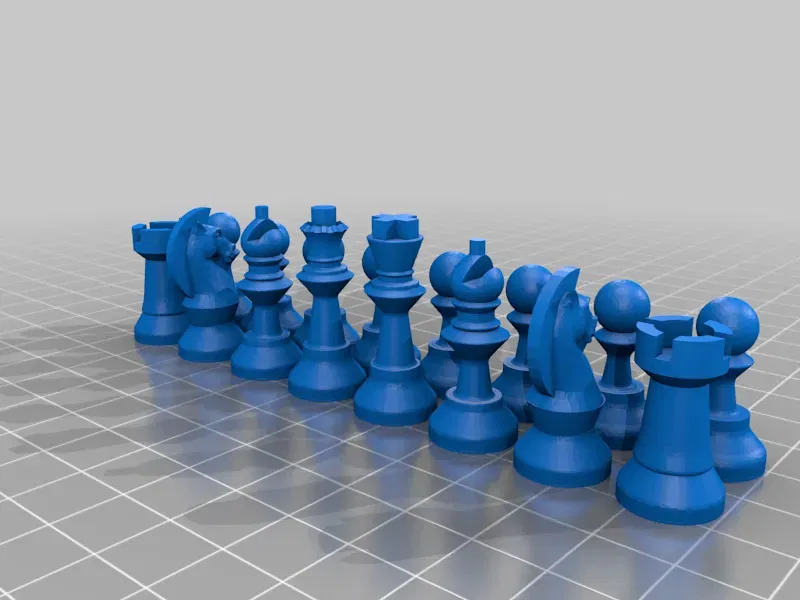

Bạn cần in các Mảnh một lần cho mỗi màu và dán nam châm vào bên trong chúng.

Cả hai tệp này có thể và nên được in mà không cần hỗ trợ.

Hình cầu có một số hỗ trợ tích hợp, nhưng bạn có thể cần thêm một số hỗ trợ để giữ phần trên của mái vòm. Tôi đã sử dụng hỗ trợ cây trong cura vì chúng dẫn đến một bố cục hỗ trợ dễ dàng gỡ bỏ quấn quanh tay cầm.

In hình cầu cơ sở bằng một thứ gì đó khác ngoài màu đen/trắng, như gỗ, cũng có thể trông đẹp nhưng tôi chưa thử.

Tổng cộng, cần 96 nam châm tròn 3mm x 1mm.

Tôi không có các tệp gốc vì tôi chỉ chỉnh sửa các tệp stl đã cho, nhưng nếu bạn muốn một định dạng tệp khác từ sự chỉnh sửa của tôi, tôi sẽ kiểm tra xem tôi có thể cung cấp không.

Dễ nhất để lắp ráp chính xác các viên gạch lên hình cầu là xem xét cẩn thận cách thực hiện điều đó trước và đánh dấu mỗi viên gạch và vị trí với số đúng. Tốt hơn là nghĩ về nó nhiều hơn một lần so với ít hơn một lần.

Cài đặt In

Thương hiệu Máy in: Creality

Máy in: Ender 3 Pro

Hỗ trợ: Có

Độ phân giải: 0.2mm

Tỉ lệ lấp đầy: 40%

Vật liệu in: Sunlu & AmazonBasics PLA Đen & Trắng

Ghi chú: Sử dụng hỗ trợ cây trên Hình cầu chính, không sử dụng hỗ trợ cho các phần khác.
