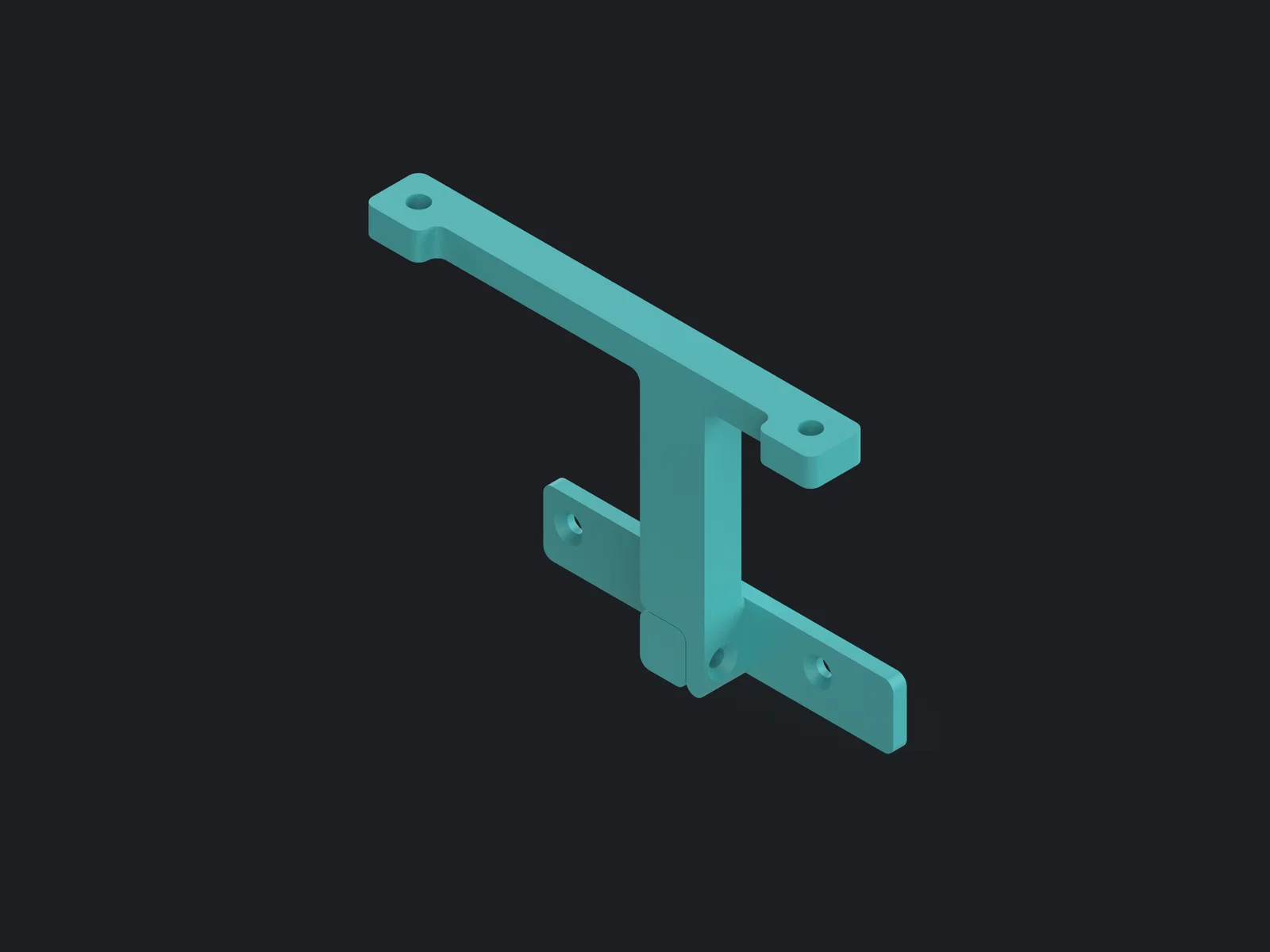

Ncase M2 Anti-Sag Bracket cho RTX 4080/4090 Founders Edition

Phần mount GPU dùng các lỗ ren M3 của Founders Edition 4080/4090, được giấu bên dưới nắp nam châm ở đầu trước của card.

Bracket được bắt vào khung fan/radiator của Ncase M2 bằng vít M5 tự ren (loại thường đi kèm sẵn trong hộp quạt).

BOM:

• 2× vít quạt M5 tự ren
• 2× vít M3×5 đầu chìm (countersunk)
• 1× vít M3×8 đầu chìm (countersunk)
• 1× insert đồng cấy nhiệt (heat set insert) M3×5×4 (OD 5mm) - aliexpress

Khuyến nghị in:

• PETG hoặc ABS/ASA
• 4 walls/perimeters
• 30–40% infill

Để test thì có thể bỏ qua insert đồng có ren bằng cách in file GPU-Mount-M3ST rồi vặn trực tiếp vít M3×8 vào lỗ mồi (pilot hole).

Cảm ơn 2keylows và Sarc.Merc đã cung cấp số đo.

Thay đổi:

1.0 - Sửa lỗi bracket bị lệch canh (alignment) không đúng
