Nâng cấp quạt Sovol SH01 (3010 blower)

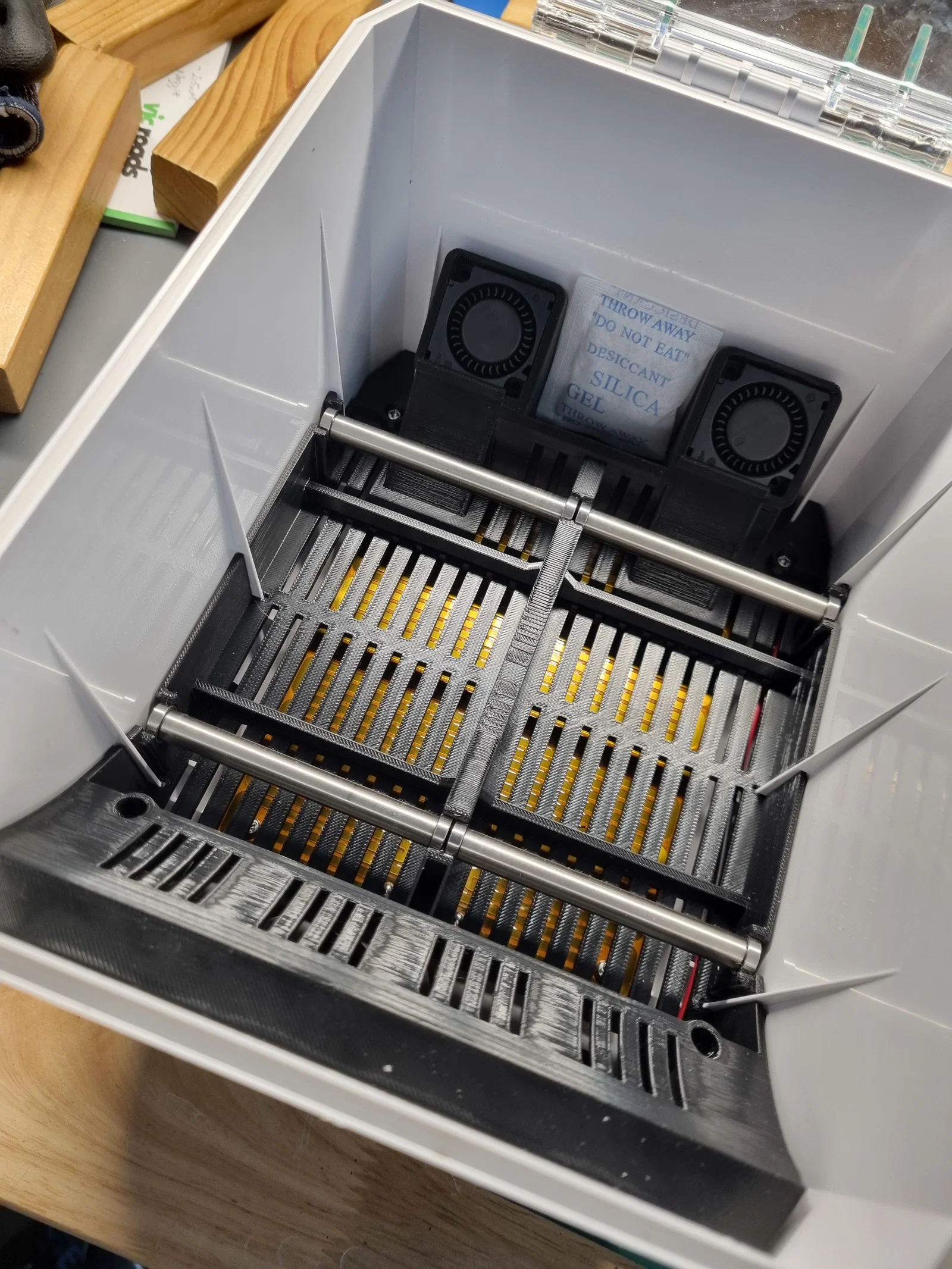

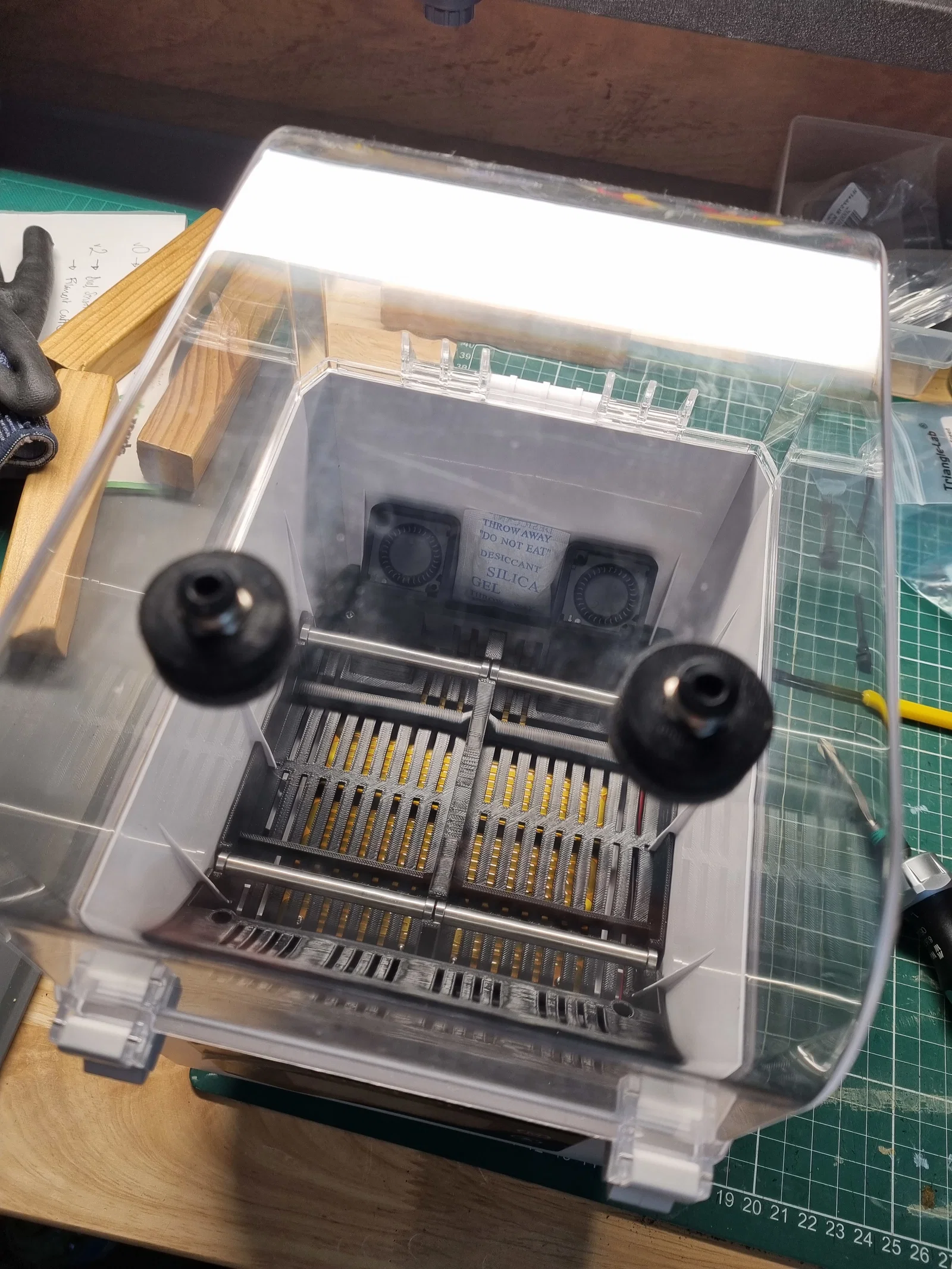

Đây là một chi tiết insert cho Sovol SH01, dùng được với quạt 3010 blower thổi qua các ống dẫn gió (duct) thẳng vào nguồn nhiệt, giúp phân phối luồng khí tốt hơn rõ rệt và cải thiện khả năng gia nhiệt. Kết quả là lên nhiệt nhanh hơn, ít điểm nóng (hot spot) trong máy sấy và nếu chọn đúng quạt thì còn êm hơn nữa!

BOM

2 x quạt 3010 blower chạy 12V (ví dụ: GDS time dual ball bearing – mình có gắn thêm điện trở wire wound 47 Ohm 10W trên dây dương để giảm tốc còn khoảng 85% vì quạt mình hơi dư công suất – Noctua cũng dùng kiểu tương tự với điện trở 51 Ohm trong bộ fan silencer). Mình có sẵn cặp quạt này nên bạn cũng có thể thử Winsinn Dual Bearing (lưu ý: chọn loại 12V dual bearing, đừng chọn hydraulic!). Bạn sẽ cần nối toàn bộ dây về chung một đầu connector quạt gốc.

Nếu bạn ngán vụ đấu dây… Bạn có thể mua dây nối dài 20cm 2 pin JST-XH extension rồi thêm một JST-XH splitter (ví dụ cái này).

PRINTING

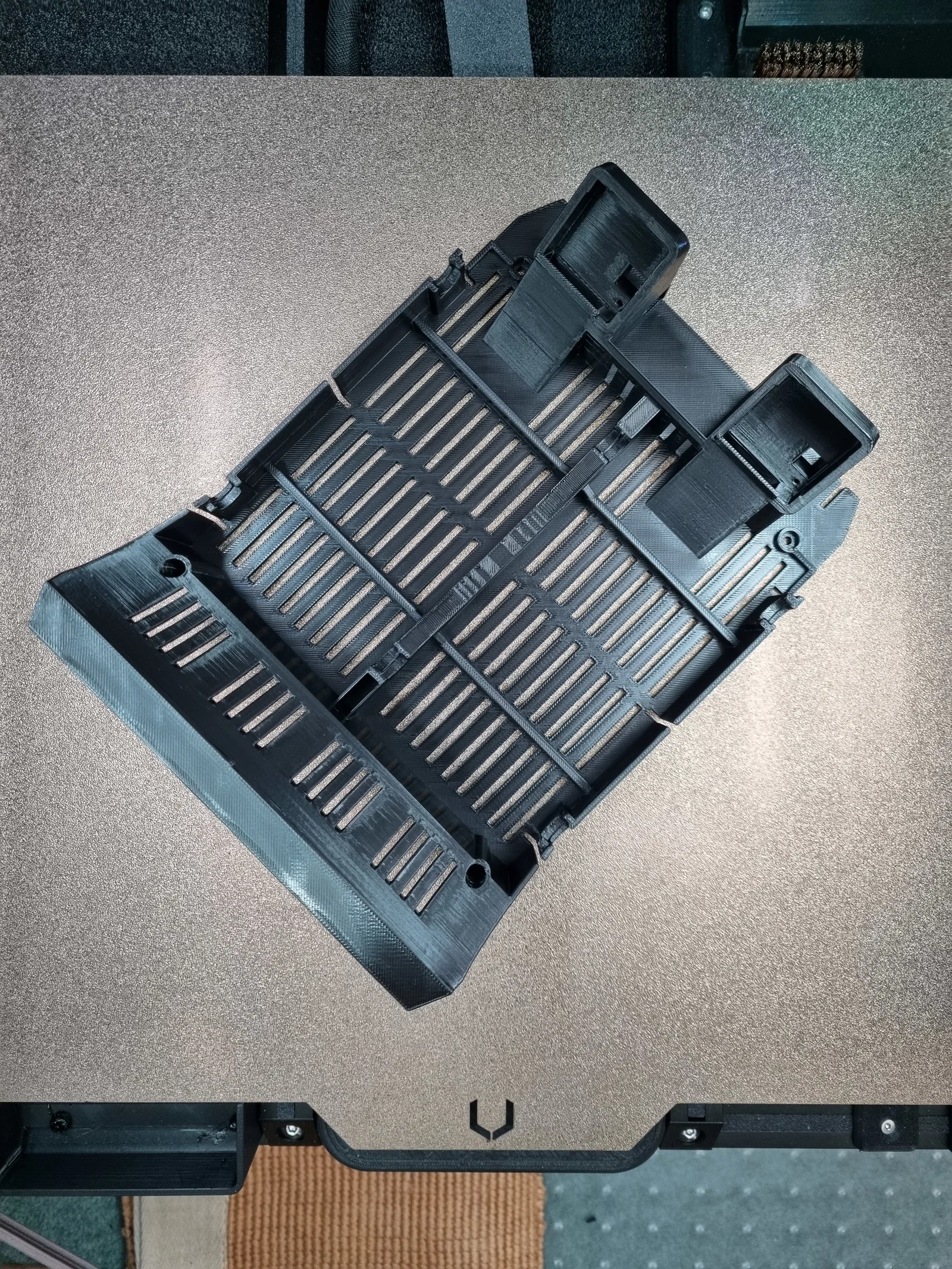

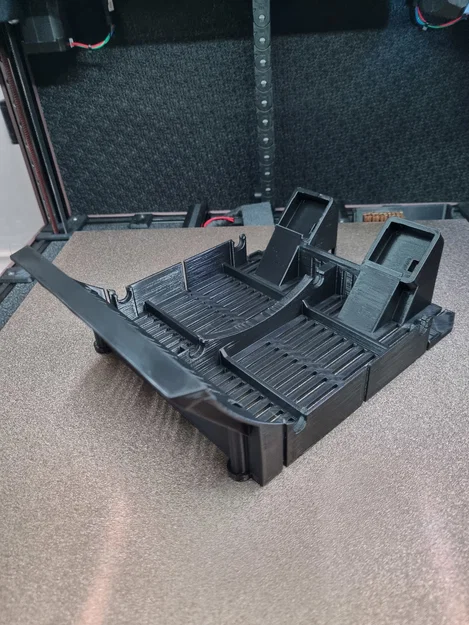

Mẫu này đã được cải tiến để support được tích hợp sẵn. Mình in bằng ABS để chịu nhiệt tốt hơn. Nếu in ABS thì bạn cần đảm bảo slicer có tính tới độ co ngót của ABS vì model được thiết kế không cộng bù co ngót (mình dùng Califlower để tinh chỉnh theo co ngót ABS). Gợi ý của mình: infill 20%, tối thiểu 3 perimeters, tối thiểu 4 lớp top/bottom.

Đáng tiếc là model gốc bị phát hiện 12 lỗi. Thường slicer sẽ tự sửa, nhưng cũng không bắt buộc vì vẫn in ổn ngay cả khi không sửa.

INSTALLATION

1. Bạn cần nhẹ nhàng gỡ support ở phần đế của một lỗ bắt vít (trong hình là support dạng tròn ở một bên). Còn một cái nữa ở cùng đầu của insert nhưng nằm phía bên kia.
2. Bạn cũng cần gỡ phần bridging support được tô nổi ở đáy hình. Ở đầu còn lại của insert, các vít có một lớp mỏng làm bridging support nên bạn có thể vặn xuyên qua dễ dàng. Phần support còn lại được tích hợp vào model để bridging tốt hơn nhiều.
3. Tháo bearings/rollers ra khỏi insert zin. Trượt (slide) toàn bộ bearings vào (đừng ấn từ trên xuống).
4. Làm bước này khi insert còn ở ngoài hộp. Với mỗi roller, đưa nó vào giữa và trong lúc đỡ phía ngoài, bẻ/uyển chuyển nhẹ cho tới khi bạn trượt roller xuống vào bearing. Làm cẩn thận thì sẽ không bị gãy. Trường hợp xấu nhất có thể dùng super glue dán lại phần gãy, nhưng không lý tưởng.
5. Quạt 3010 có thể nghiêng vào và press fit khá dễ. Mình khuyên bạn nới dây trước rồi xỏ dây qua insert. Quạt của mình giữ đủ chắc, không rung chút nào. Bạn có thể cần băng keo chịu nhiệt để cố định dây. Dây nên đi xuyên qua và nằm dưới insert ở phía đối diện với nguồn điện.
6. Bạn sẽ cần bẻ bỏ phần ngàm/mount quạt zin. Chỉ cần bẻ tới mức ngang bằng với các phần còn lại là được.
7. Giờ bạn có thể nối quạt và bắt insert lại bằng ốc zin. Cẩn thận phần cổng nguồn và các chân (pins) của màn hình. Bên mình vừa đủ khoảng hở.

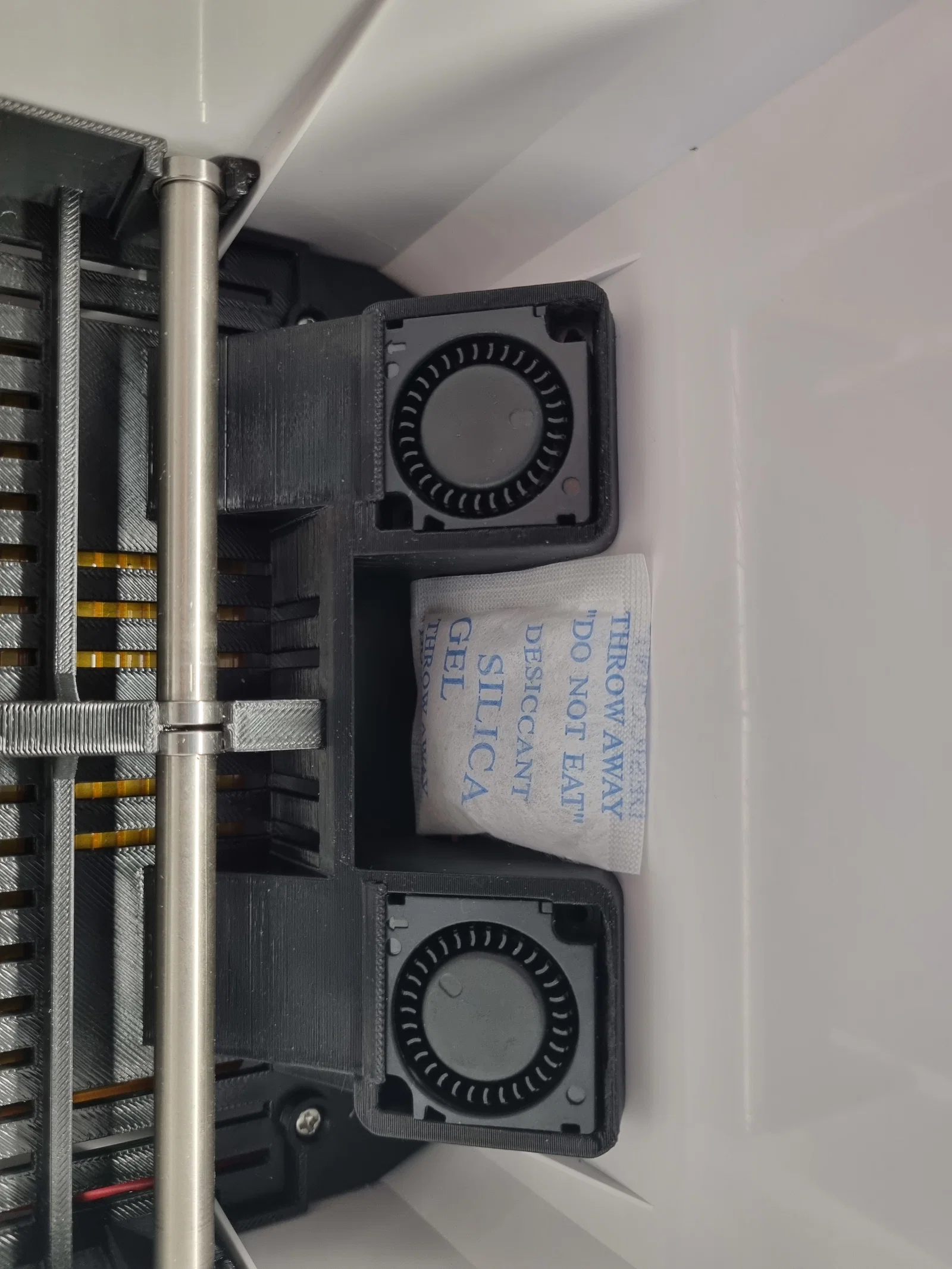

8. Mình chừa một khoảng giữa hai blower fans để bạn bỏ gói hút ẩm (desiccant). Cá nhân mình cho hạt hút ẩm đổi màu vào túi lọc trà tái sử dụng tea bag filters. Mình thấy cách này ngon hơn nhiều so với dùng hộp chứa. Nếu bạn thật sự muốn dùng hộp, mình khuyên dùng mẫu này đặt ở giữa cuộn filament.

BONUS TIP

Nếu SH01 của bạn không cho set 48 tiếng, bạn nên thử flash firmware. Cần chút kỹ năng kỹ thuật, nhưng nó giúp mình nhàn hẳn. Mình để chi tiết cách hoạt động ở đây. Bạn cũng có thể xem bài top trong đó để coi các mod khác tác giả làm, có nhiều lựa chọn hay. Mình cũng có tạo một bộ sưu tập mod ở printables tại đây.
