Insert tùy biến cho SOVOL SH01/Comgrow Filament Dryer + hướng dẫn mod tổng hợp

Một số chi tiết custom và vài mod khác cho máy sấy filament SOVOL SH01 (cũng được dán nhãn dưới thương hiệu Comgrow). Mình để ý phía sau hộp có một khoang khá rộng nhưng bị chặn bởi insert zin, nên mình thiết kế insert thay thế này để tận dụng chỗ đó cho gói hút ẩm (desiccant).

Custom Parts

• Insert custom có thêm chỗ để desiccant
• Hộp desiccant
• Nắp che lỗ vent đóng/mở được

Other Mods

• Thay quạt (Replacement Fan)
• Cảm biến nhiệt độ & độ ẩm độc lập
• Nâng cấp thermistor (chính xác hơn)
• Thêm lỗ vent / lỗ luồn ống PTFE

Disassembly

Đa phần các mục dưới đây sẽ cần bạn tháo insert zin ra trước.

1. Rút nguồn máy sấy.
2. Tháo 4 con vít đang giữ insert.
3. Nhấc insert lên thẳng đứng, cẩn thận lấy ra khỏi hộp.

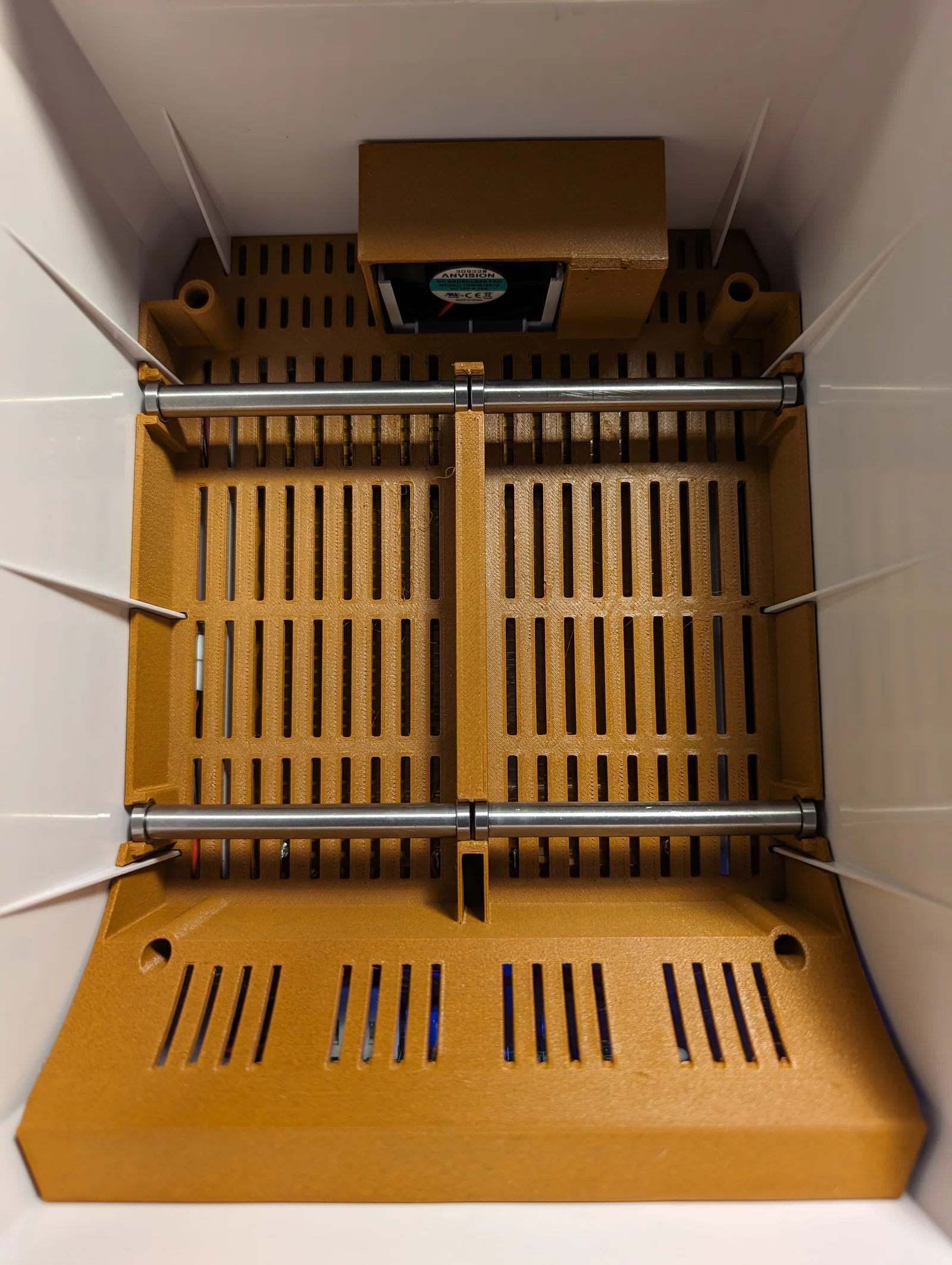

Custom Insert

Mục tiêu chính của mình với insert custom là mở ra phần không gian phía sau hộp đang bị insert zin che mất. Ở đó có khá nhiều chỗ để đặt các gói desiccant. Hoặc bạn có thể dùng hộp desiccant mình thiết kế để vừa đúng vị trí đó.

• Layer Height: 0.2mm
• Supports: Tùy chọn break-away, xem phần thảo luận
• Material: PETG (hoặc High-Temperature PLA)
• Infill: 20%, Cubic

Phần fan shroud có một chi tiết hơi bẻ dạng chữ L, muốn in chuẩn thì sẽ cần supports. Ban đầu mình thử supports auto trong slicer (mình dùng Orca Slicer) nhưng thấy nó hay bị gãy khi in. Nên mình tạo bộ supports break-away tùy chọn để dùng thay thế. Vị trí supports được bố trí để bridging chạy ổn, đồng thời vẫn tốn ít filament. Mình đã kèm file 3mf có sẵn insert và supports.

Mình dùng PETG-CF cho bản của mình vì nghĩ độ cứng sẽ giúp insert đỡ bị võng. Nhưng chuyện này tùy từng loại filament mà có thể hợp hoặc không. Khi lắp các roller, vòng bi cần “snap” vào đúng vị trí. PETG-CF của mình tuy cứng nhưng lại giòn, nên có một tay giữ vòng bi bị gãy mất.

Về PLA: mình đo được heat plate phía đáy lúc làm nóng có khi lên hơn 80C. Dù có một khe hở nhỏ, nhưng mình nghi là đa số PLA sẽ mềm rồi từ từ bị võng khi để 2kg cuộn filament nằm lên đó nhiều giờ. Nếu muốn dùng PLA thì chắc nên chọn loại high temperature.

Về infill thì nên chọn kiểu giúp tăng độ cứng. Mình thấy không gian không đủ để gyroid phát huy nhiều nên mình chọn Cubic.

Desiccant Box

Hộp desiccant được làm dốc để khớp với khoảng hở dành cho cuộn filament.

• Layer Height: 0.2mm
• Supports: Không
• Material: PETG (hoặc High-Temperature PLA)
• Infill: N/A

Trong model viewer bạn sẽ thấy như phần mặt trong của nắp bị “bịt kín”. Thực ra đó là một lớp 0.2mm để slicer có thể bridge phần đỉnh, giúp in được phần ren nhận ở bên trong. Bạn chỉ cần cắt bỏ mấy sợi thừa bằng dao deburring (hoặc kéo) là xong. Nắp nên in với mặt trên hướng xuống dưới để khỏi cần supports.

Closable Vent Hole

Món này thêm một lỗ vent đóng/mở được trên nắp máy. Các khe vent giúp hơi ẩm thoát ra mà không cần chèn cho hé nắp. Bạn sẽ cần khoét một lỗ 41mm để lắp, và đường kính này cũng trùng với lỗ cần cho mod cảm biến nhiệt độ & độ ẩm độc lập. Bạn cũng có thể muốn khoét thêm lỗ vent ở hai bên nắp.

• Layer Height: 0.1mm
• Supports: Không
• Material: PETG hoặc PLA
• Infill: N/A

Vì nó nằm trên nóc hộp, xa bộ gia nhiệt nên gần như sẽ không gặp nhiệt độ quá 50C, dùng PLA ở đây là ổn.

Phần nắp có cơ chế xoay print-in-place ở giữa. Vòng khóa ngoài (lock ring) có ren để siết với phần dưới (được lắp xuyên qua lỗ từ mặt trong của nắp). Mình cũng kèm một miếng seal tùy chọn để bạn in bằng TPU, giúp kín hơn khi đóng.

Khe hở của phần xoay là 0.2mm, nên máy bạn cần được tune ổn để xử lý được. Có thể bạn sẽ phải bẻ nhẹ cái vòng một chút để tách vài điểm dính, rồi phần giữa mới xoay mượt.

Replacement Fan

Quạt zin bắt đầu phát ra tiếng cạ/ráo rất khó chịu chỉ vài tuần sau khi mình mua. Mình thay bằng cái này, và thấy nó cũng đẩy gió mạnh hơn quạt zin. Mình cũng không muốn rườm rà thêm dây nhợ phòng khi sau này cần thay quạt lần nữa, nên mình gắn sẵn đầu connector quạt 2-pin ở cuối dây hiện có.

Independent temperature and humidity sensor

Bạn có thể lấy số đo chính xác hơn bằng cách gắn một cảm biến nhiệt độ & độ ẩm dạng tròn, độc lập, giá rẻ. Trên Amazon và Aliexpress có rất nhiều shop bán loại này với nhiều thương hiệu khác nhau. Trên Aliexpress có thể mua dưới $2/cái nếu bạn kiên nhẫn chờ ship quốc tế.

Bạn cần khoét lỗ 41mm (cùng kích thước với lỗ vent) rồi bấm cảm biến vào là xong. Có thể dùng chung miếng seal TPU để bịt các khe hở.

Thermistor Upgrade

Mình làm theo hướng dẫn của bài nhưng trong lúc làm mình lỡ làm rách và kéo tuột một chân pin của thermistor nên buộc phải thay mới. Sau vài lần thử sai, mình xác định thermistor hiện tại nhiều khả năng là loại 100 K Ohm. Nếu bạn làm theo hướng dẫn bên đó thì nhớ cẩn thận.

Hoặc bạn có thể làm giống cách cuối cùng mình làm: rút thermistor hiện tại ra và mua thermistor 100K để thay vào.

Nếu bạn đặt thermistor xa heat plate hơn thì nhiệt độ trong khoang sấy có thể lên gần mức mục tiêu tối đa 50C.

Additional Vent / PTFE Holes

TODO

Tools & Parts

• Deburring tool - mình mua trên Aliexpress. Nếu bạn không muốn chờ, đây là một cái mình tìm được trên Amazon.
• Mũi khoét lỗ 41mm (hole saw) - cái mình mua trên Amazon.
• Quạt 4010 12V - mình mua cái Anvision trên Amazon.
• JST 2-pin connector (tùy chọn) - đây là một bộ kit mình thấy trên Amazon.
• Thermistor 100 K Ohm - mình dùng cái Comgrow thermistor trên Amazon.

Mình đang vừa học vừa làm cho vui. Nếu bạn in thử, feedback cho mình biết kết quả in ra sao thì mình rất cảm ơn.
