Body Kit Prusa MK3 MK4 | Bulletproof Wide Body | MK3 MK3.5 MK3.9 MK4 MK4S

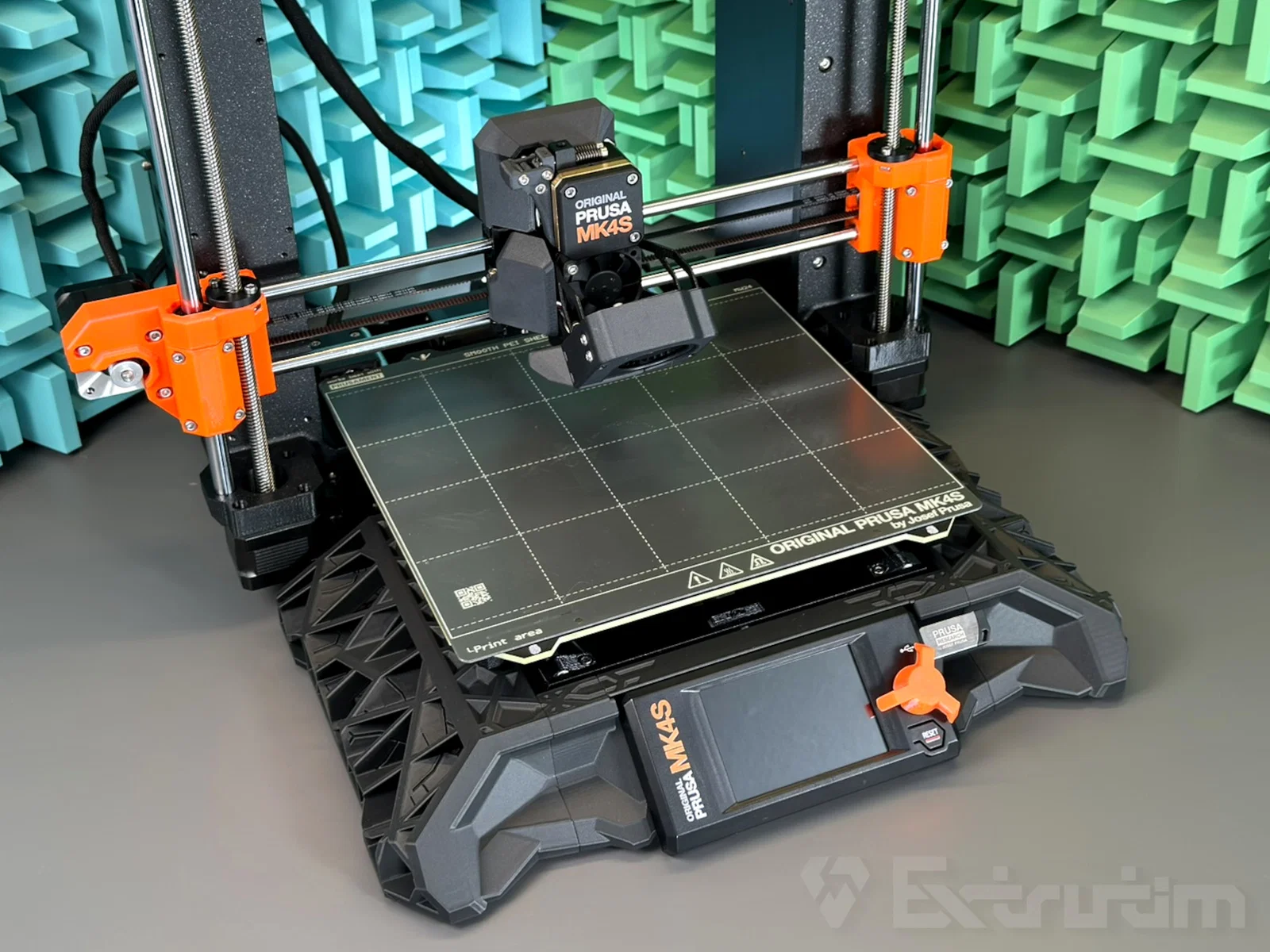

Mới: Body kit giờ đã tương thích với tất cả phiên bản Prusa i3 từ MK3 tới MK4S!

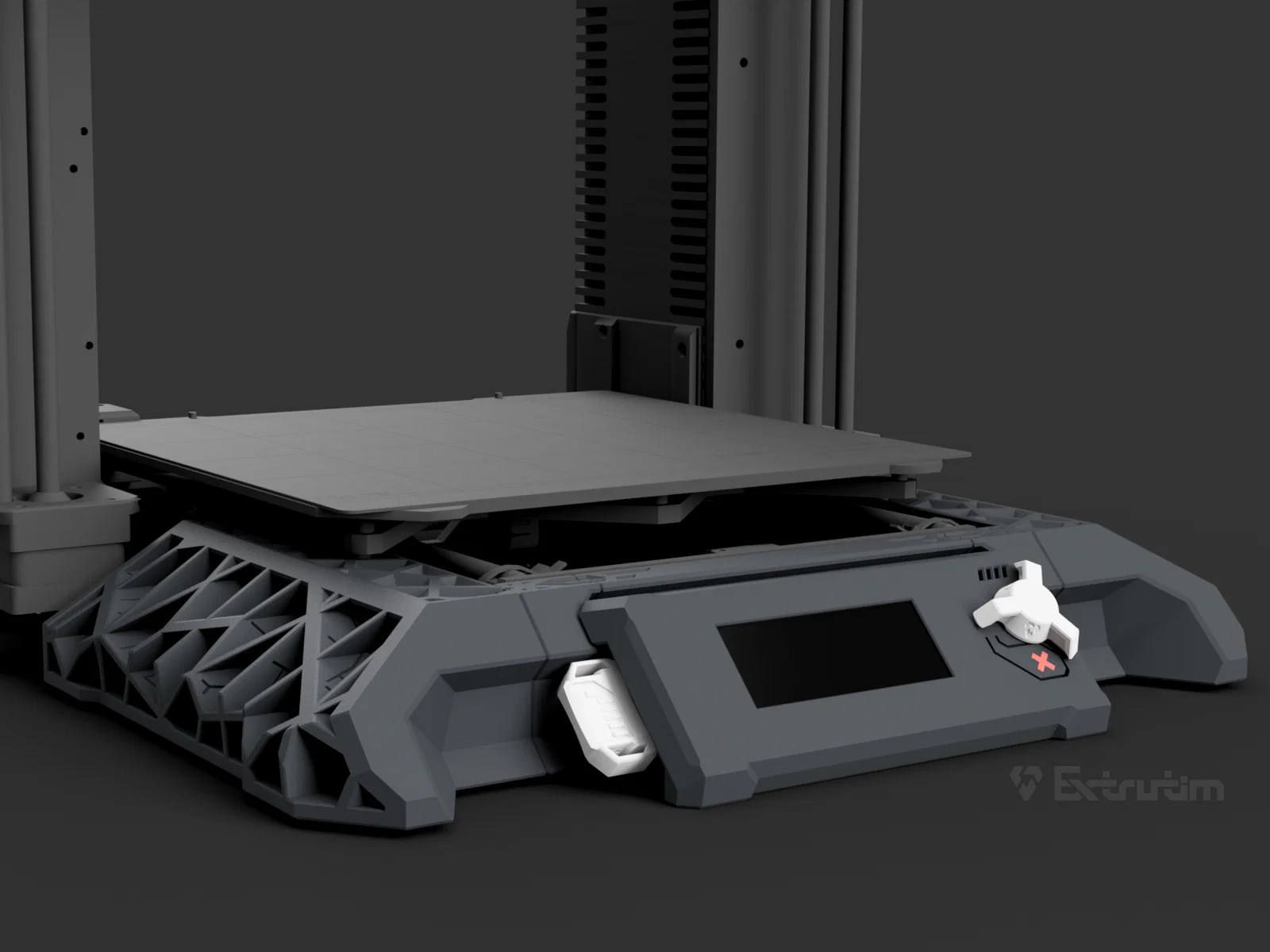

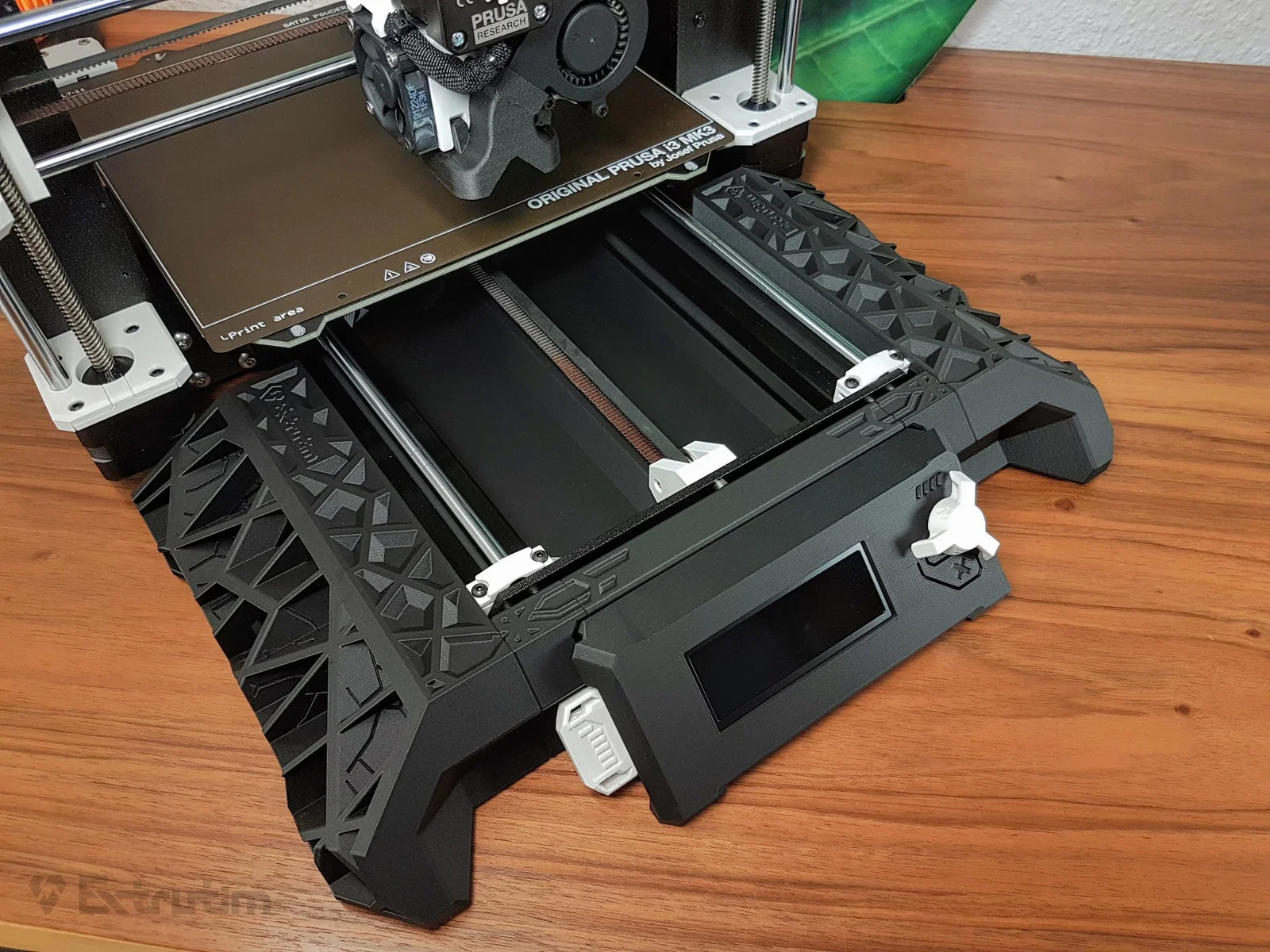

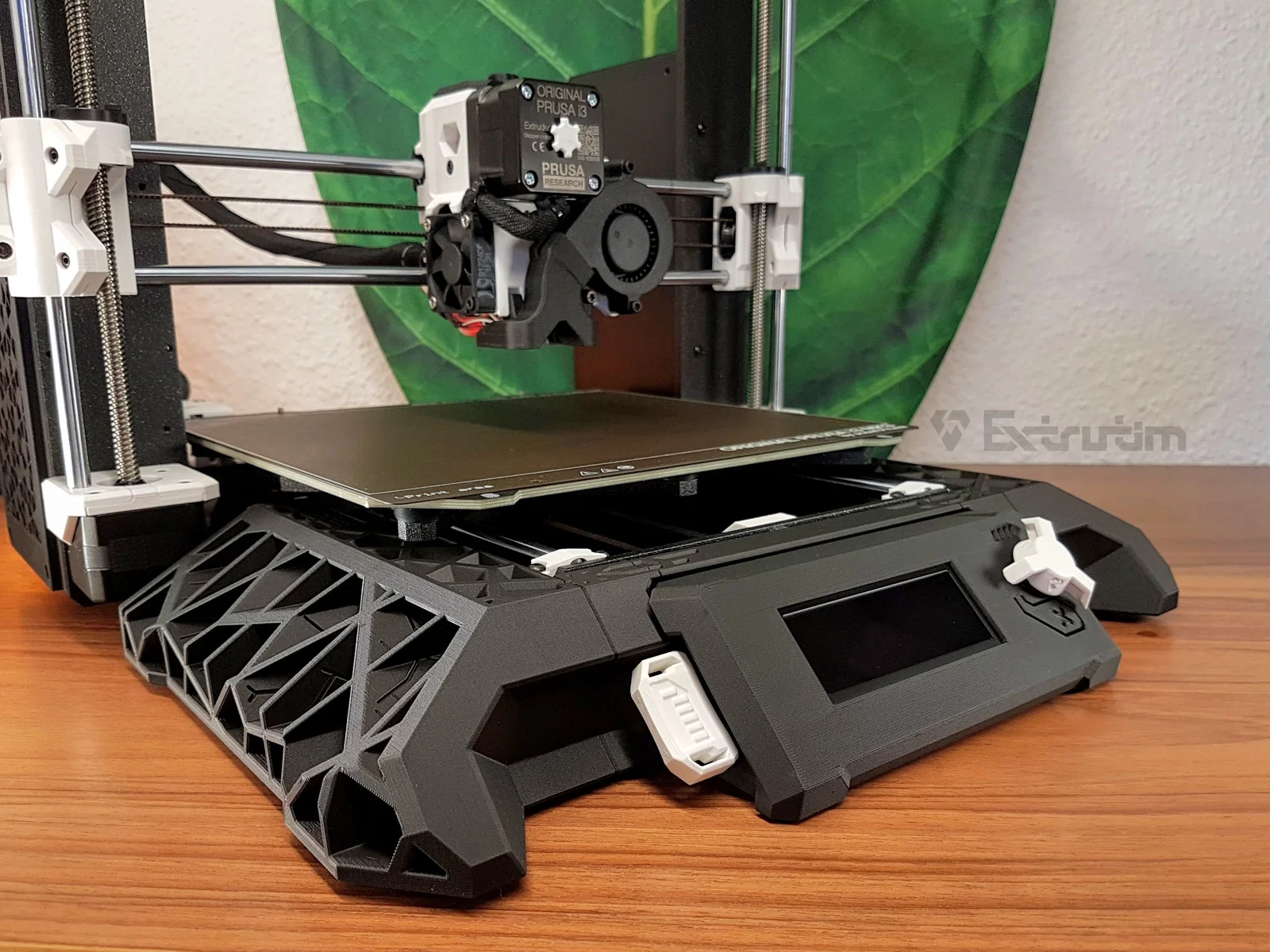

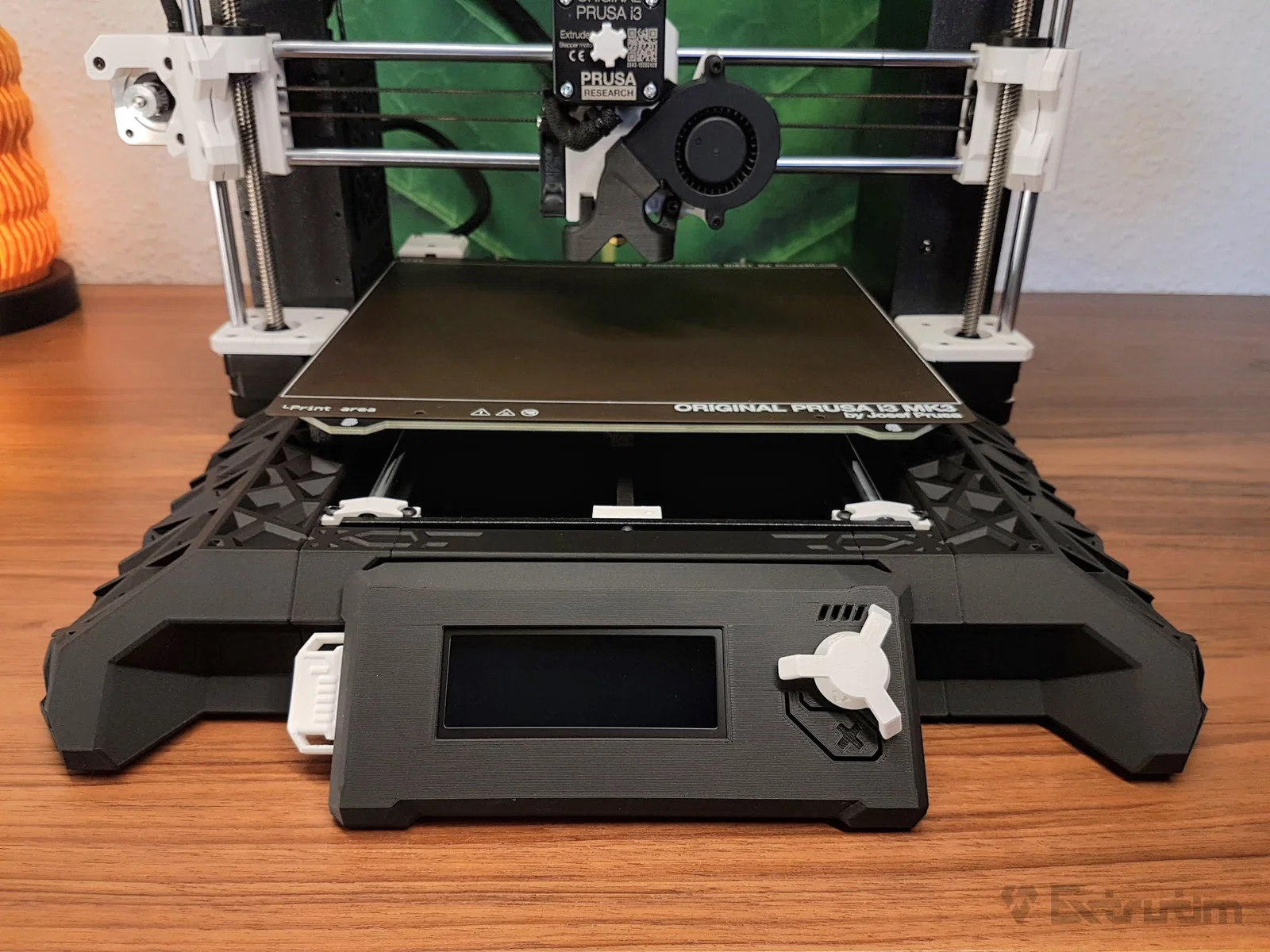

Mình xin giới thiệu Bulletproof Wide Body cho dòng Prusa MK3 và MK4!

Một cái máy chạy bền bỉ ngày này qua ngày khác thì cũng xứng đáng có một diện mạo tương xứng.
Tháng 12/2020 mình ra mắt Ultimate Prusa Casing, và phản hồi cực kỳ lớn. Với mình thì rõ ràng phải có “hậu duệ”, và đây chính là nó.

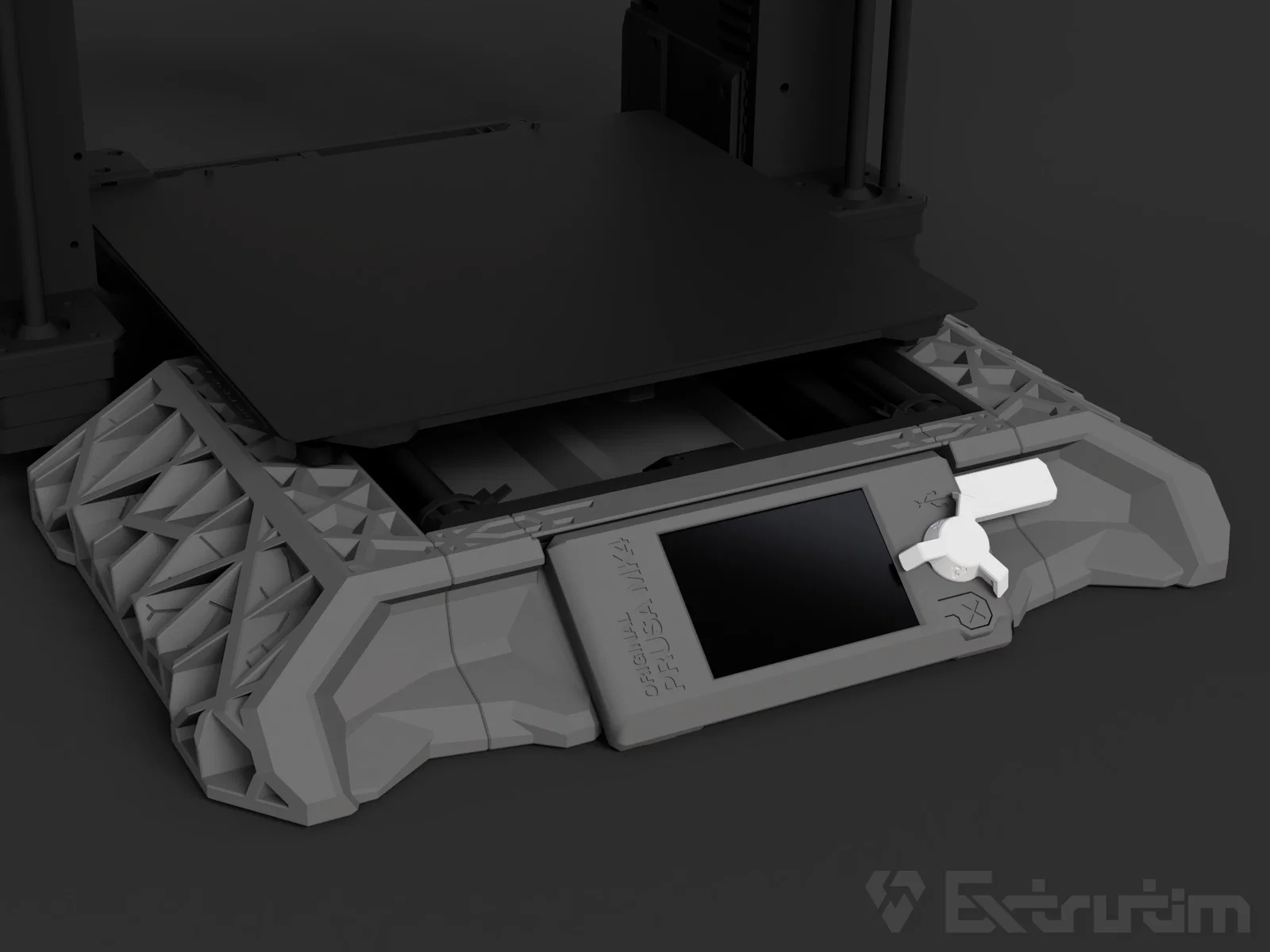

Body kit cho dòng MK3 và MK4 là một bản nâng cấp thuần về mặt ngoại hình (optical upgrade), mục tiêu duy nhất là giúp bạn vui hơn khi xài máy in! Đây là một model chắc chắn, và khi lắp đúng cách thì không gây thêm tiếng ồn hay làm tăng footprint (diện tích chiếm chỗ) của máy.

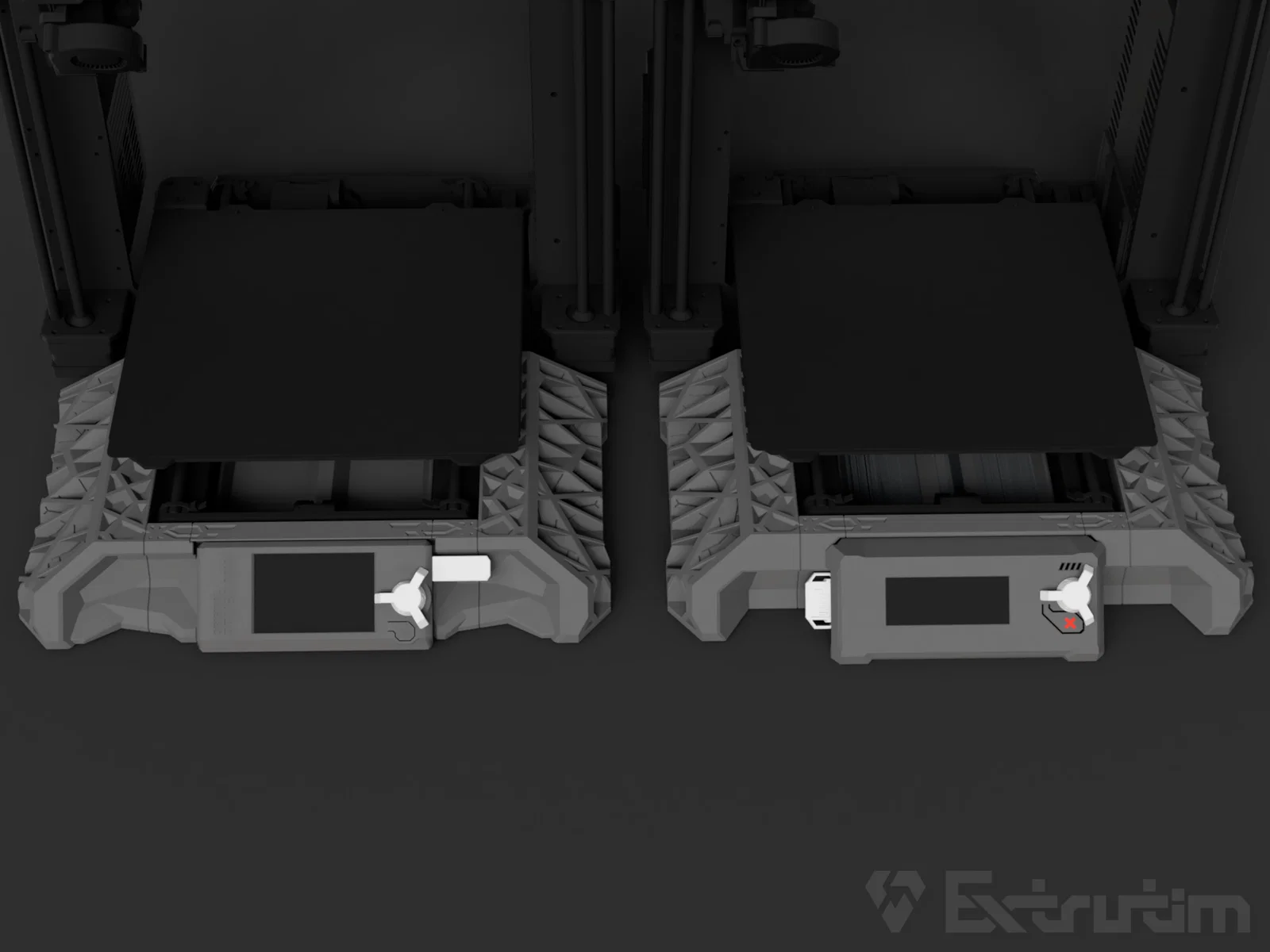

Quan trọng: Các bộ phận của phiên bản MK4 không tương thích với phiên bản MK3 (và ngược lại)! Do nắp màn hình mới, tất cả chi tiết đều phải chỉnh sửa.
Nếu bạn muốn “đẹp tới bến”, bạn cũng có thể in lại nắp màn hình gốc bằng đúng loại filament như body kit. File nằm ở đây.

Để lắp ráp bạn chỉ cần vài con ốc, danh sách nằm bên dưới.
Mình rất khuyến nghị in case này bằng matte PLA, chất lượng nhìn sẽ lên hẳn! Chỉ cần 1 cuộn filament 750g là đủ, toàn bộ model có thể in không cần support.

Hướng dẫn in (Print Instructions):

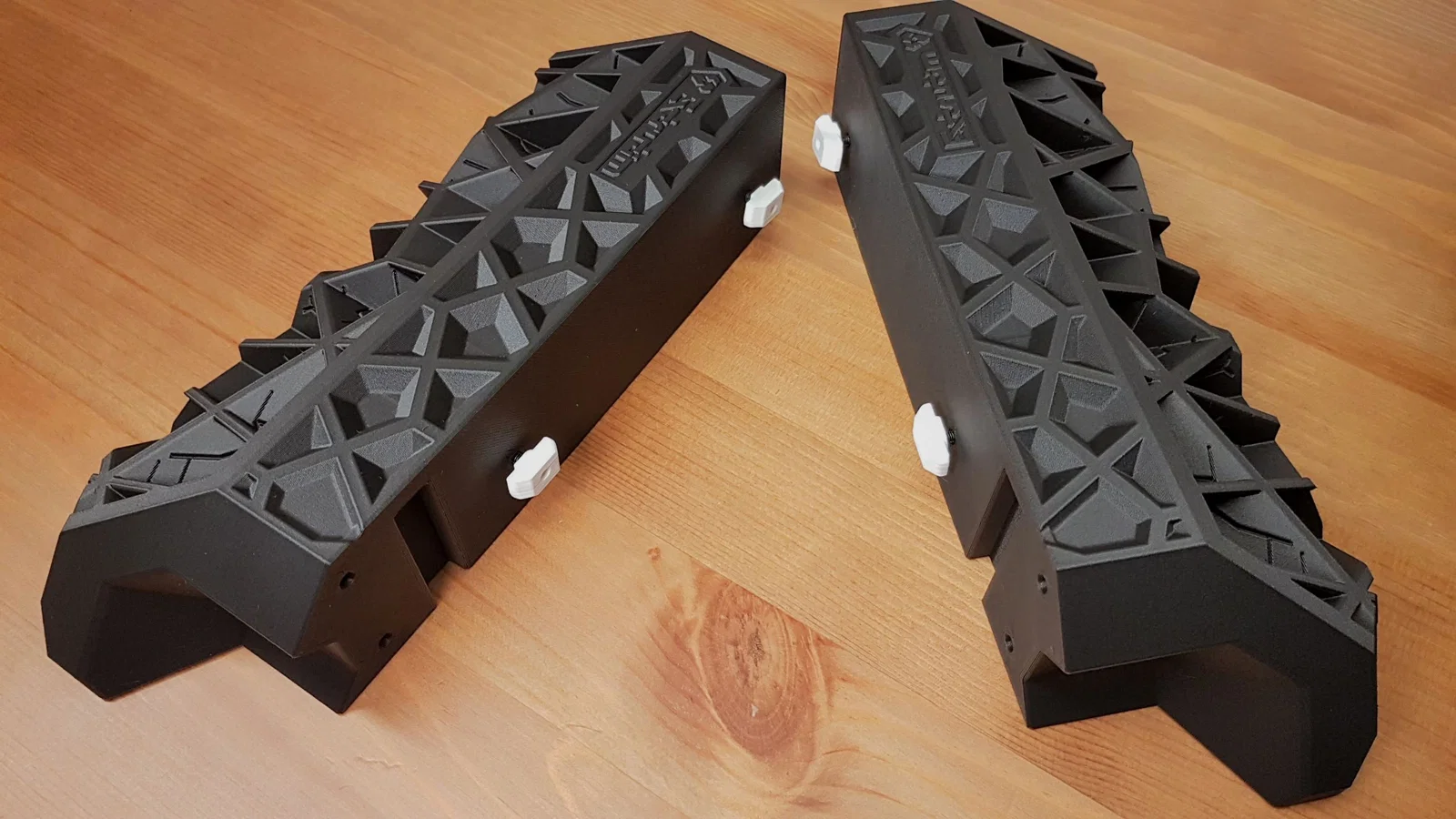

Mình khuyên dùng layer height 0.2mm, phần lớn nhất là 2 miếng hông; để tiết kiệm thời gian thì nên giảm infill xuống 15% và từ độ cao 10mm trở lên giảm còn 5%.
Không cần support cho bản in.

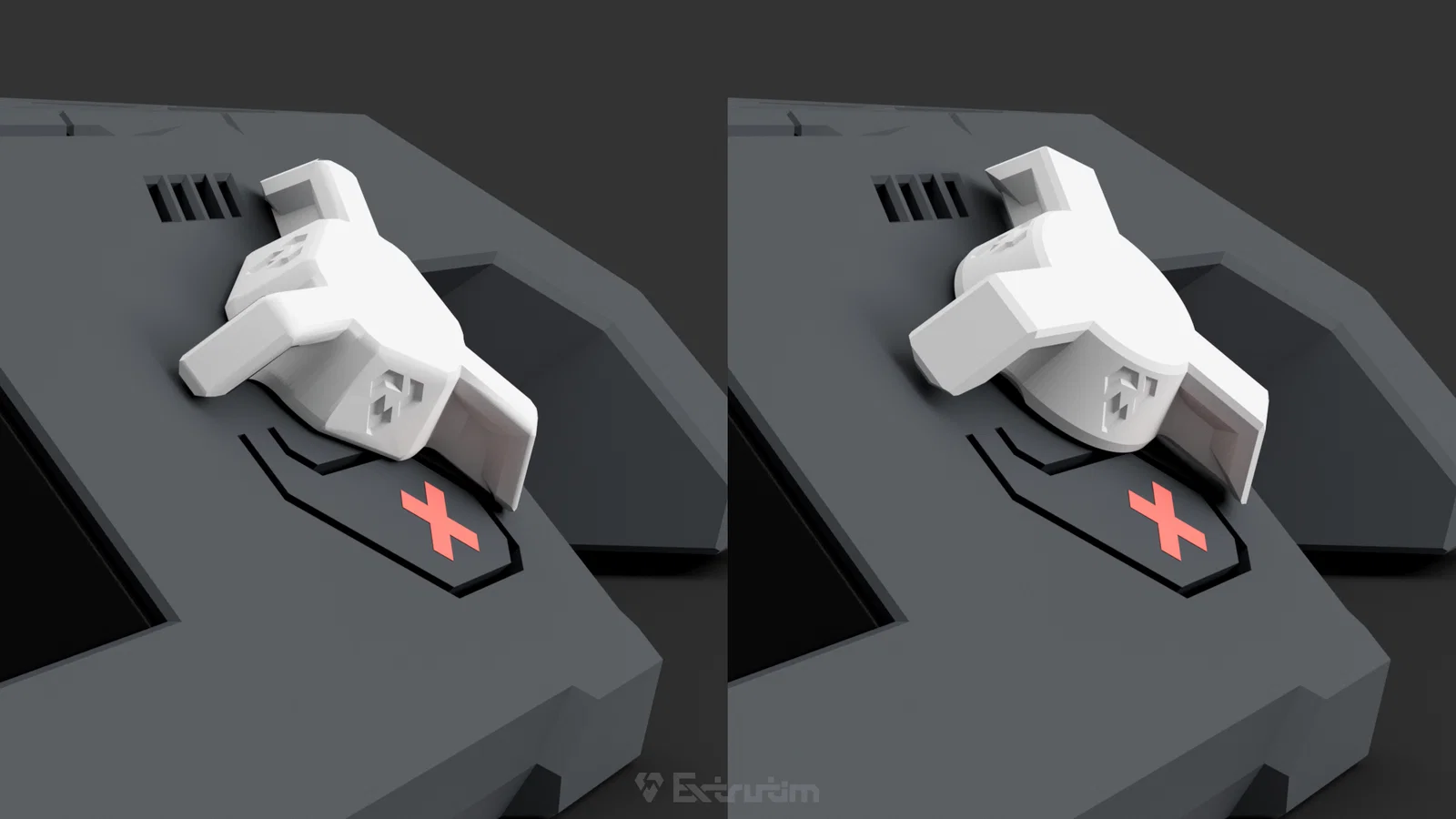

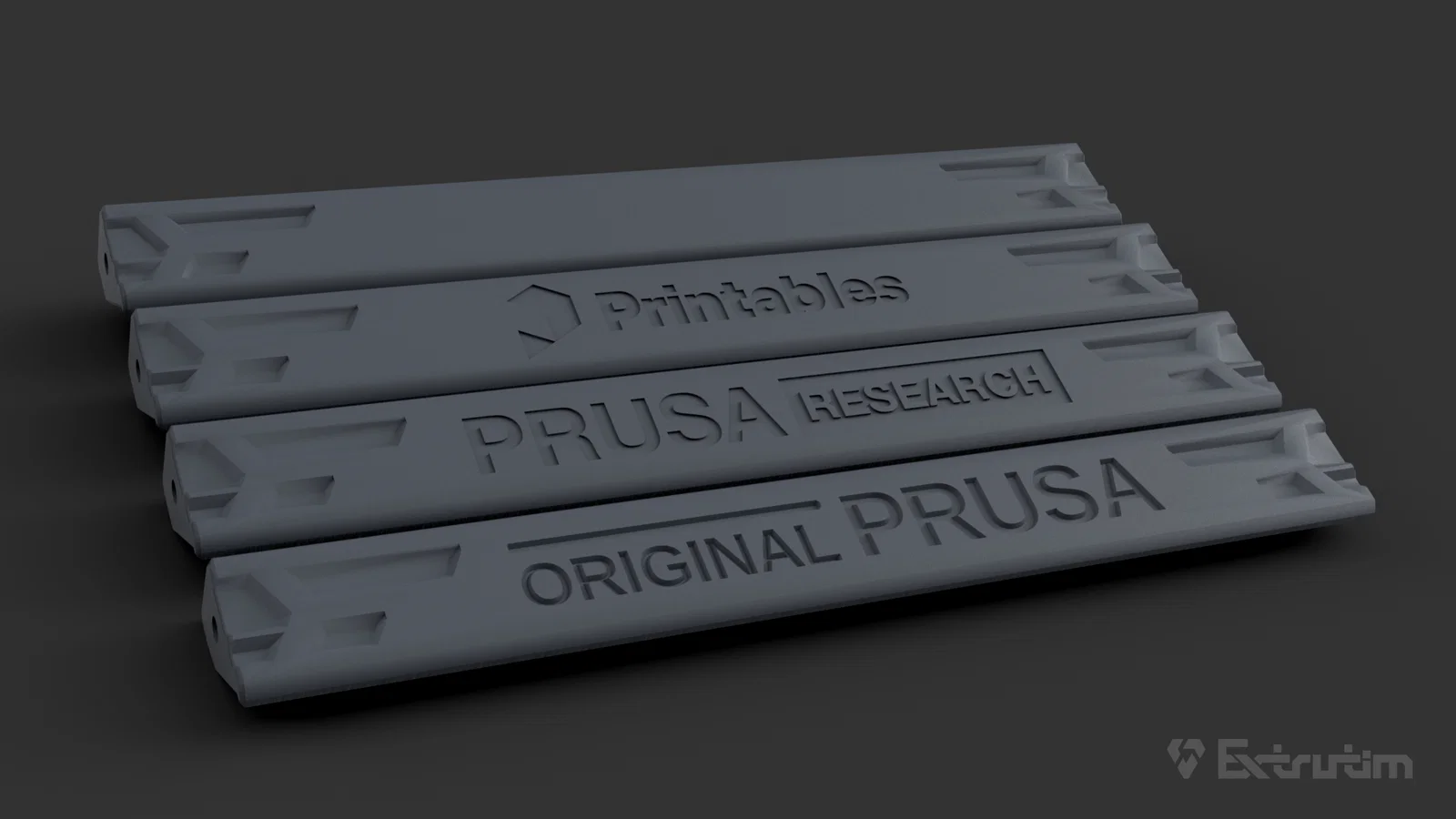

(MK3) Có 4 loại traverse khác nhau, 3 loại logo và 1 bản không logo. Ngoài ra có 2 biến thể núm (knob) cho nắp LCD, bạn cũng có thể dùng bất kỳ knob khác.

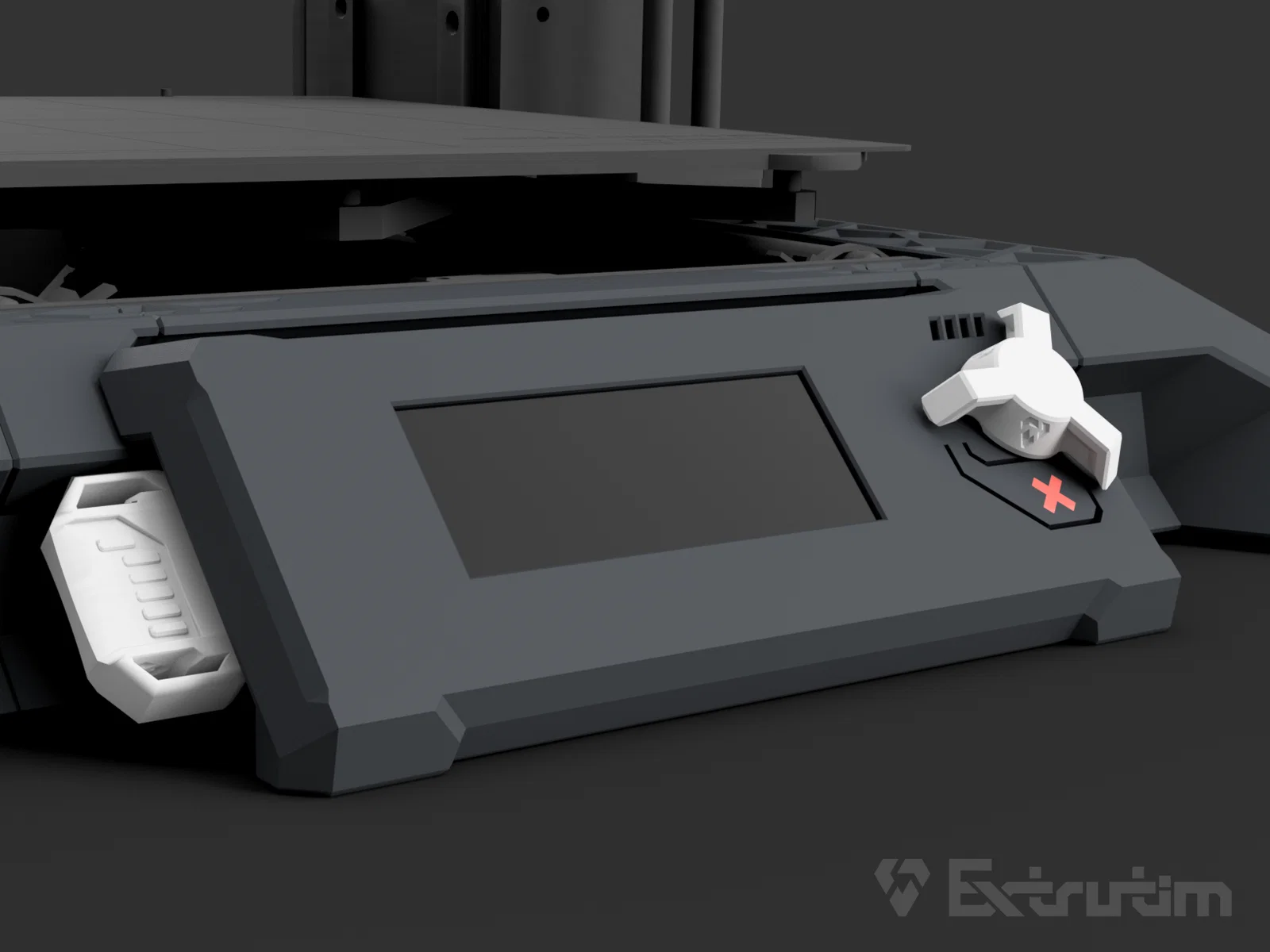

Thẻ SD có thêm một cái “tay nắm” giúp thao tác dễ hơn. Bình thường chỉ cần đẩy thẻ vào là đủ, nhưng nếu nó hơi lỏng thì bạn có thể dán một miếng tape lên thẻ để tăng nhẹ độ dày.

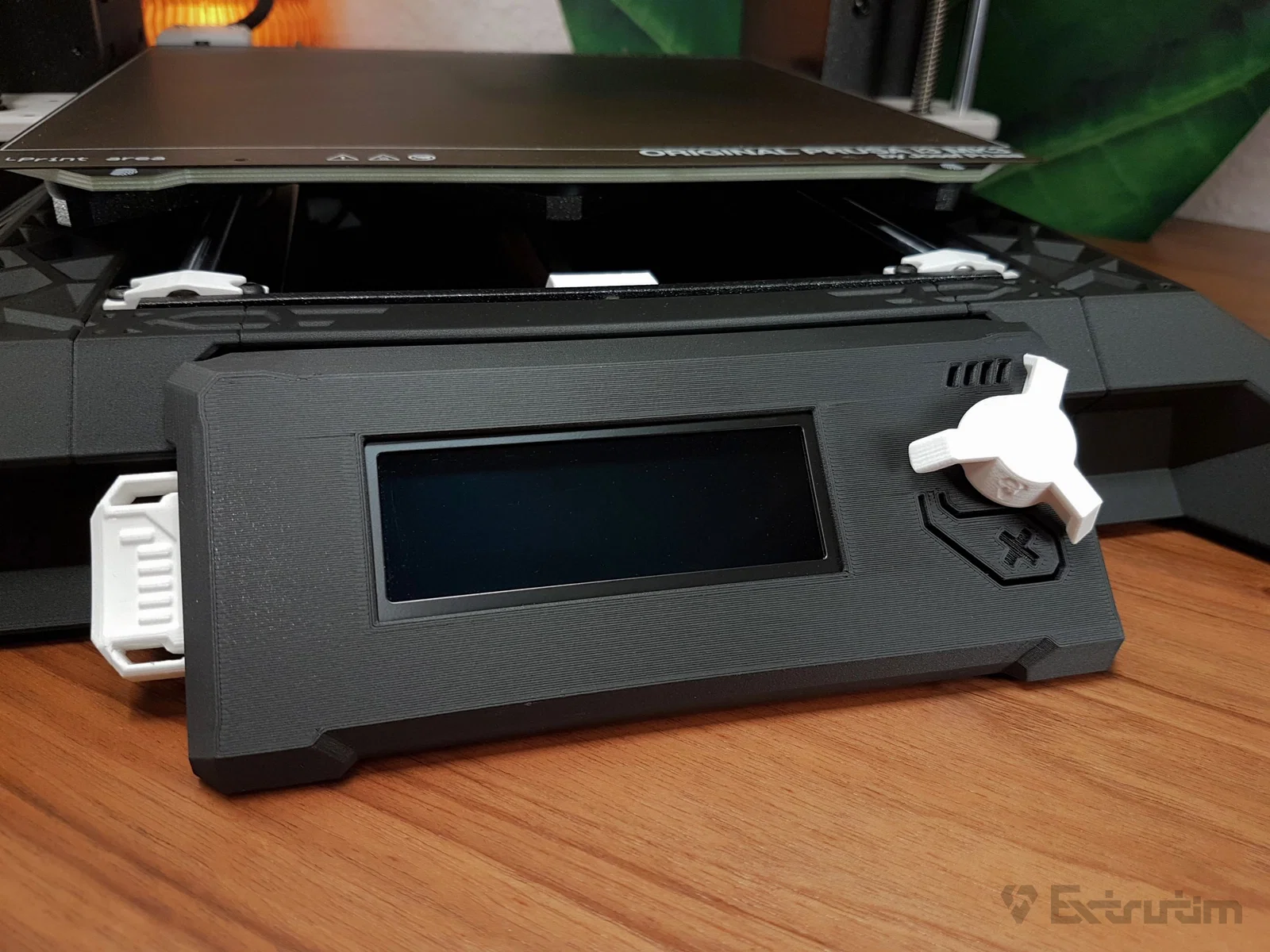

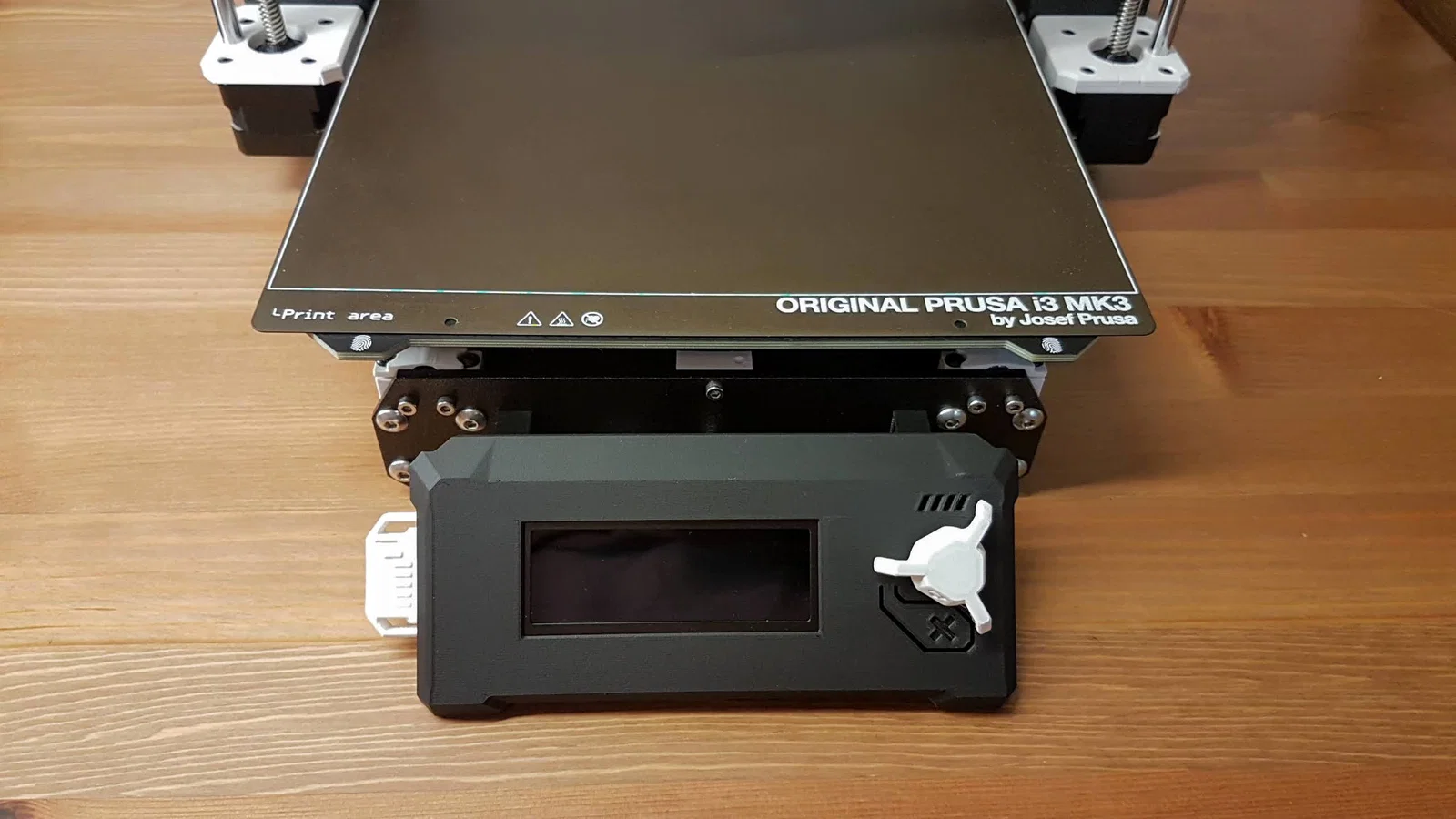

Nắp màn hình (MK3):
Mình đã upload CoverV2_Improved-mounting. LCD sẽ được bắt bằng 4 ốc M3x10mm thay vì kiểu 2 ốc truyền thống, vì trong một số trường hợp cách cũ gây rung.
Bạn dùng màn hình LDO OLED hả?

Ngoài ra mình khuyên gắn thêm baseplate này cho máy khi dùng bodykit.
Và nếu bạn muốn “chơi tới”, bạn cũng có thể thêm Einsy Case này cùng với mình thiết kế để hợp với body kit.

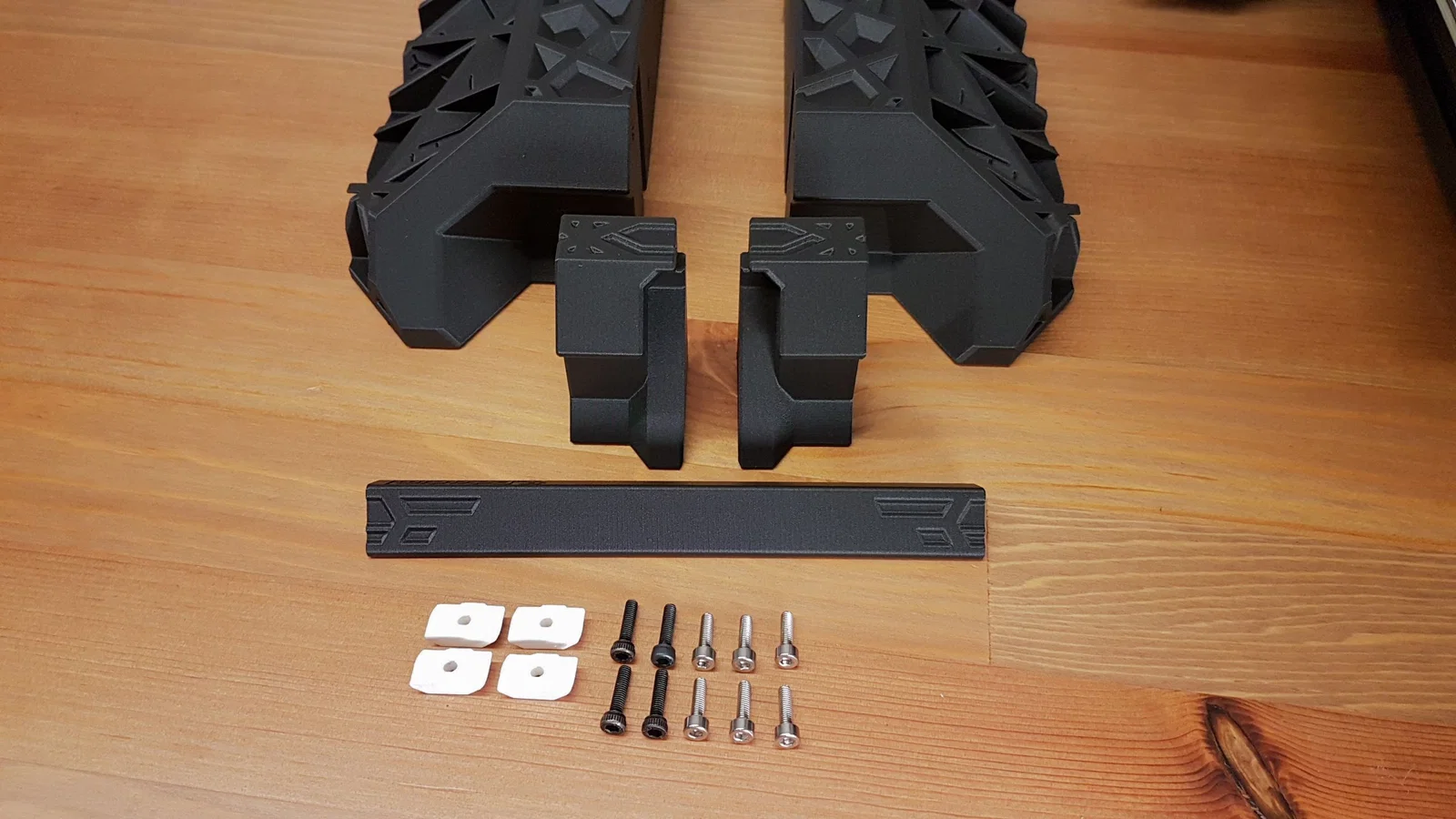

Linh kiện/ốc cần có (Required parts):
4x M3x10-20mm (bắt side parts vào mid parts)
2x M3x8-15mm (bắt mid parts vào traverse)
4x M3x12-14mm (T-nut vào side parts)
4x T-nut cho ốc M3 (để bắt vào nhôm định hình 3030 của máy)
2x M3x10mm (cho CoverV2. Improved mounting của LCD với 2 ốc bổ sung)

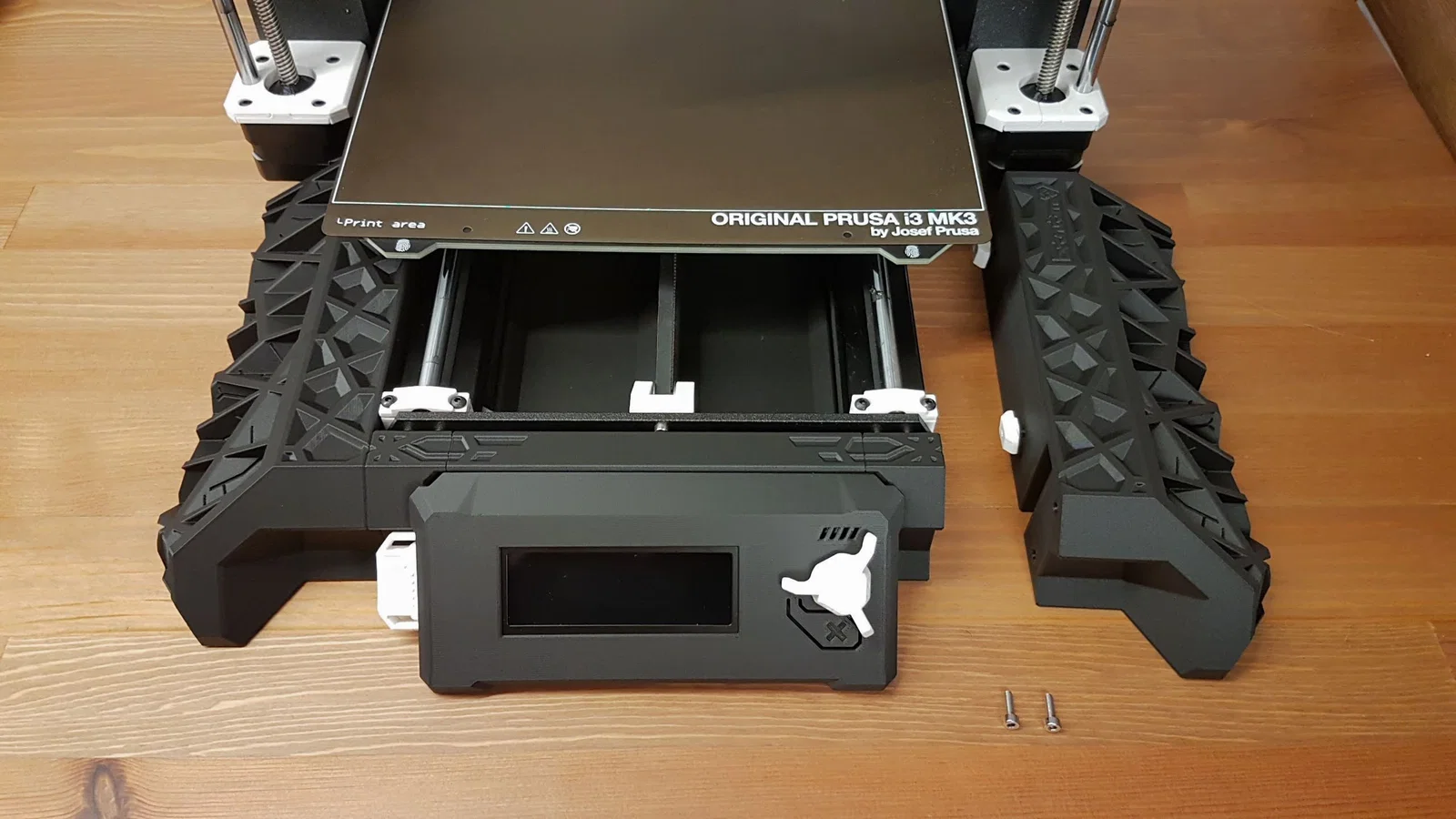

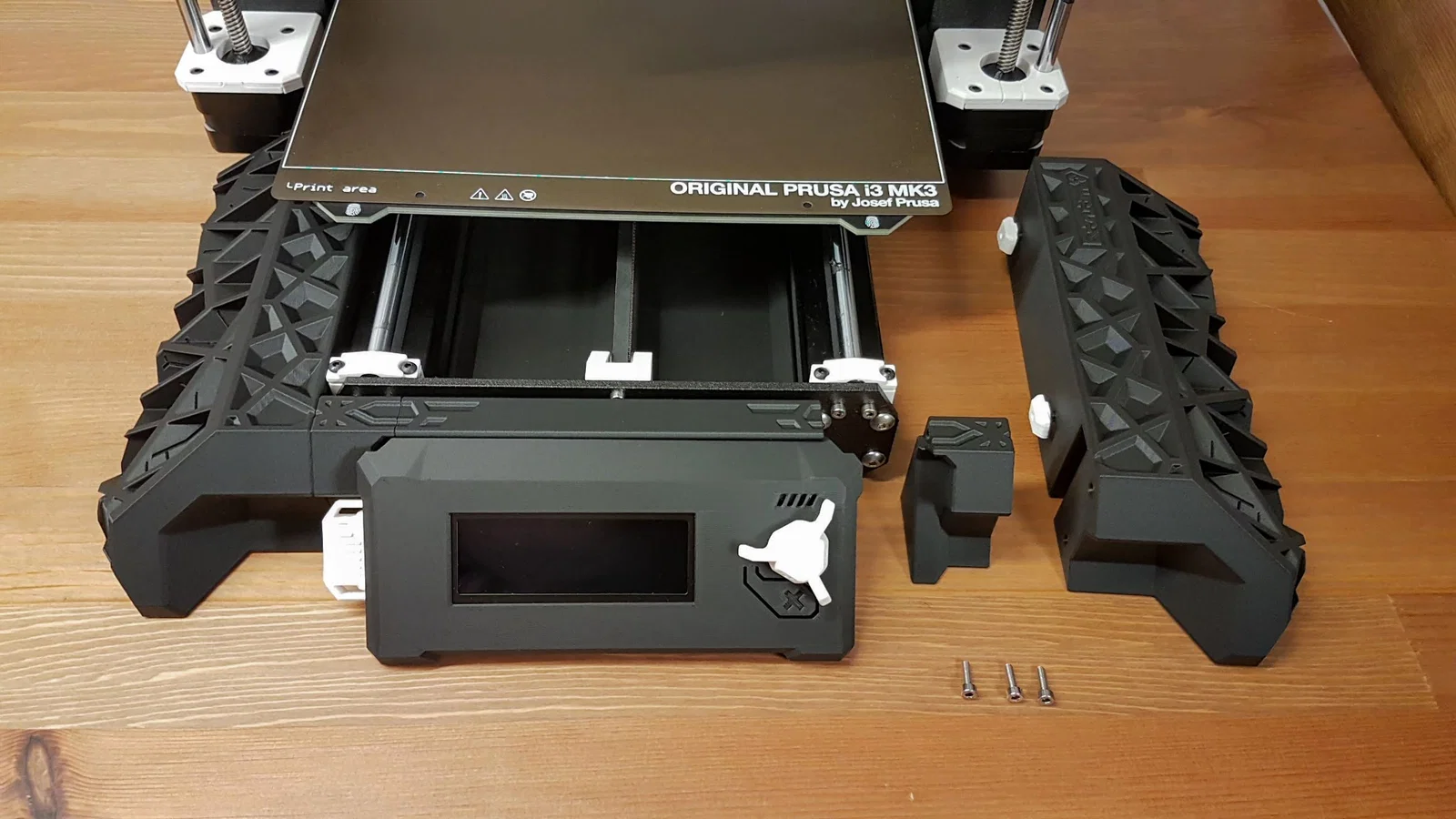

Lắp ráp (Assembly):
Bạn có thể xem hình lắp ráp ở phần ảnh phía trên hoặc trong file PDF.
1. thay nắp màn hình. Làm theo hướng dẫn trong manual lắp máy.

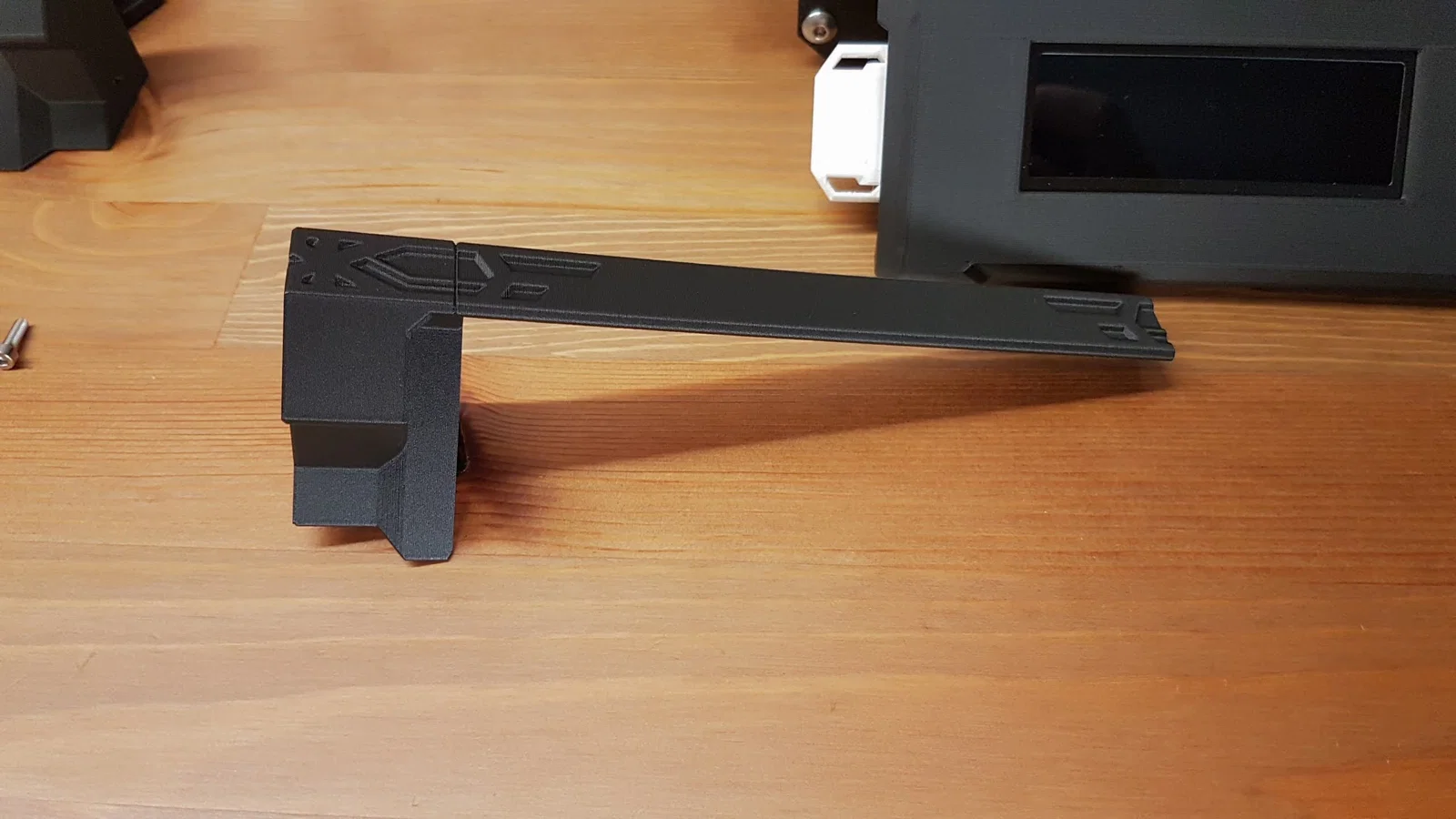

2. bắt một mid part vào traverse.

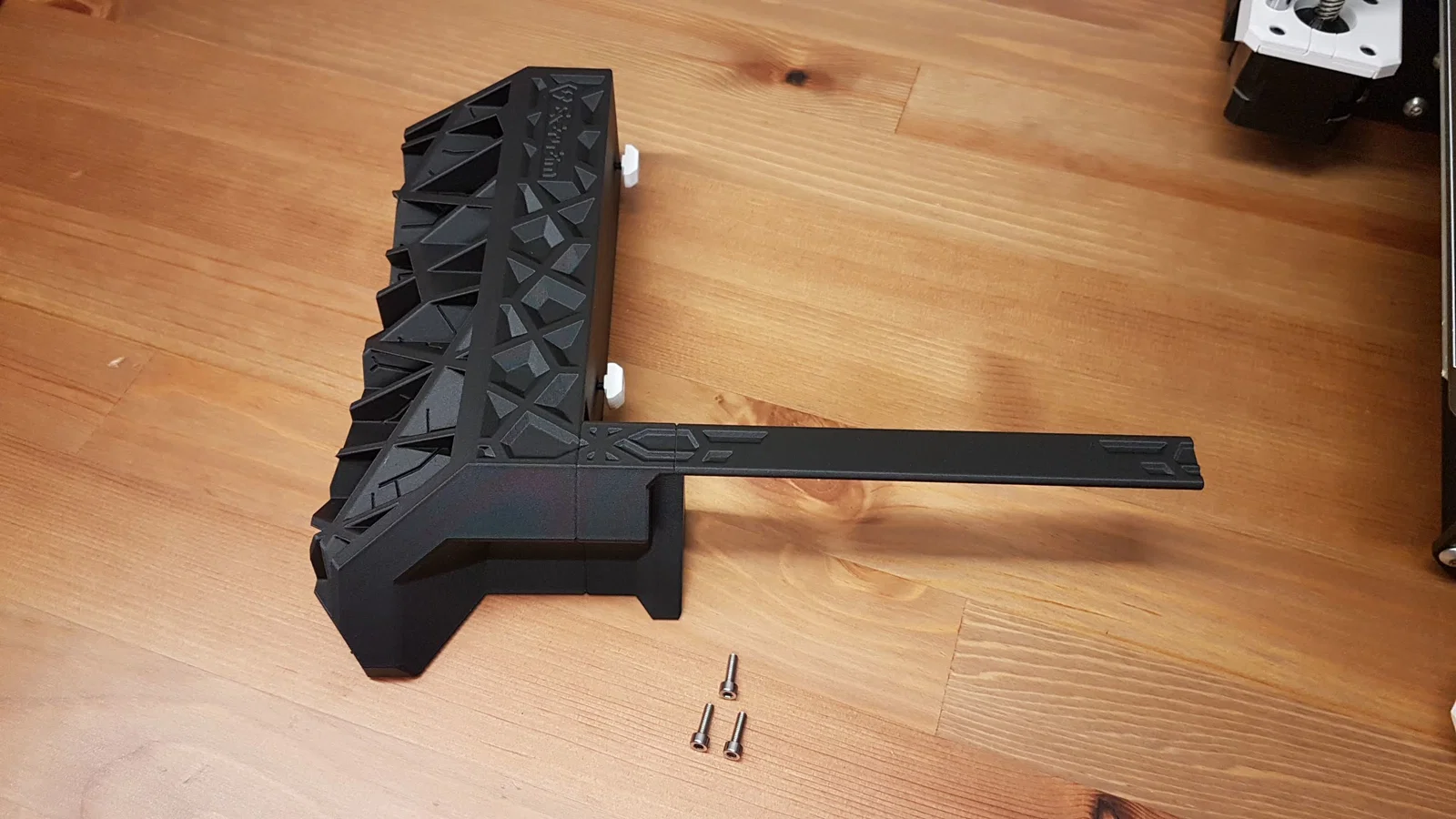

3. bắt cụm vừa nối vào một side part.
4. vặn T-nut vào side parts khoảng 2 vòng.
5. đặt cụm đã nối lên máy, rồi gắn mid part còn lại, sau đó gắn side part còn lại.

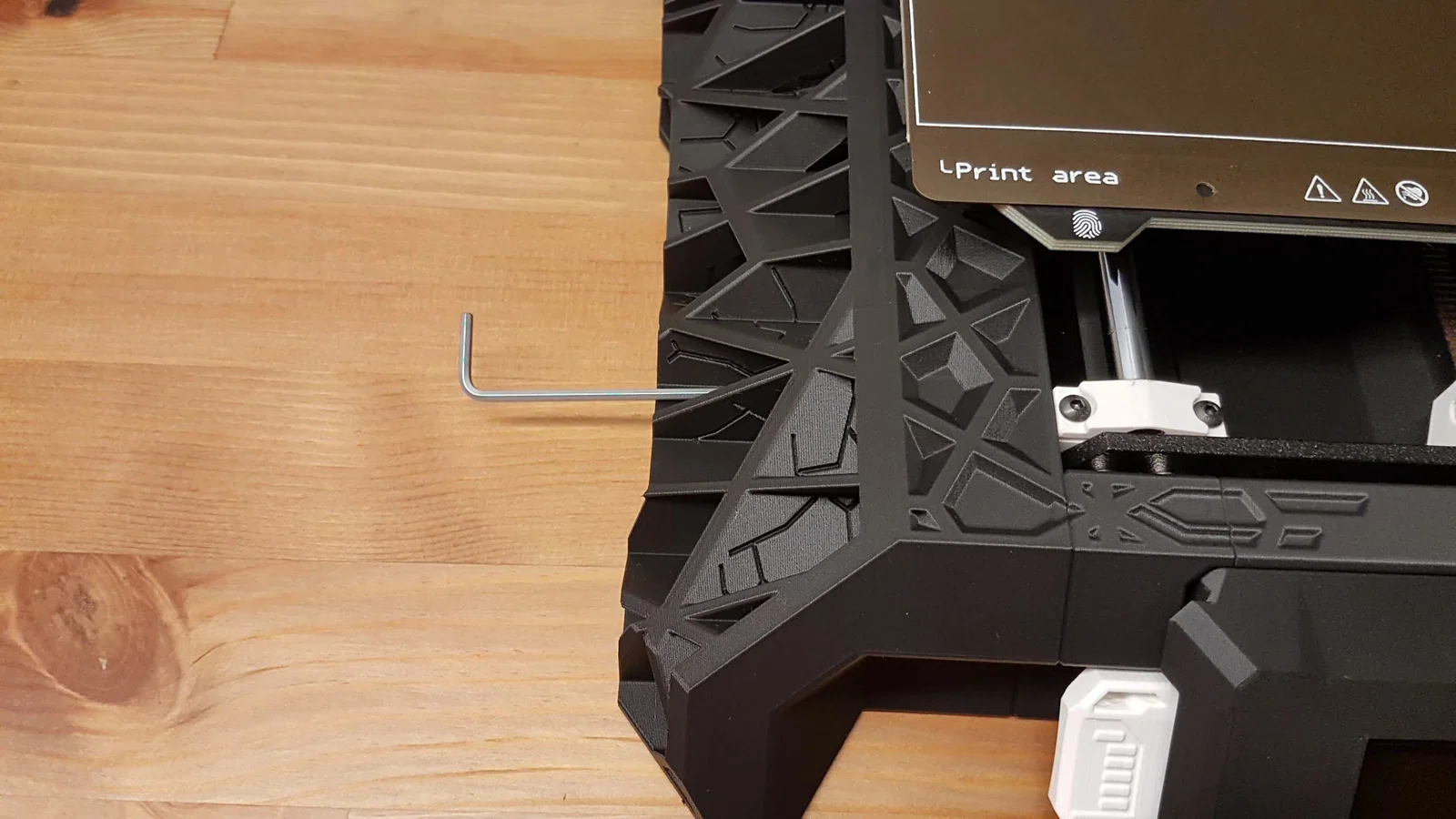

6. siết các ốc có T-nut vào nhôm 3030 của máy. Đảm bảo T-nut đã xoay đúng và đang kéo side parts sát vào frame. Đồng thời canh cho casing thẳng hàng, đúng vị trí.
7. đăng một bài Make với diện mạo mới của máy bạn. ;-)

Mình sẽ rất vui nếu bạn bấm hoặc nếu bạn thích dự án này; và nhớ ghé các thiết kế khác của mình!

Nếu bạn muốn ủng hộ mình, ghé các thiết kế trong Printables Store của mình nhé: Bấm vào đây!
Cảm ơn bạn đã ủng hộ! :)

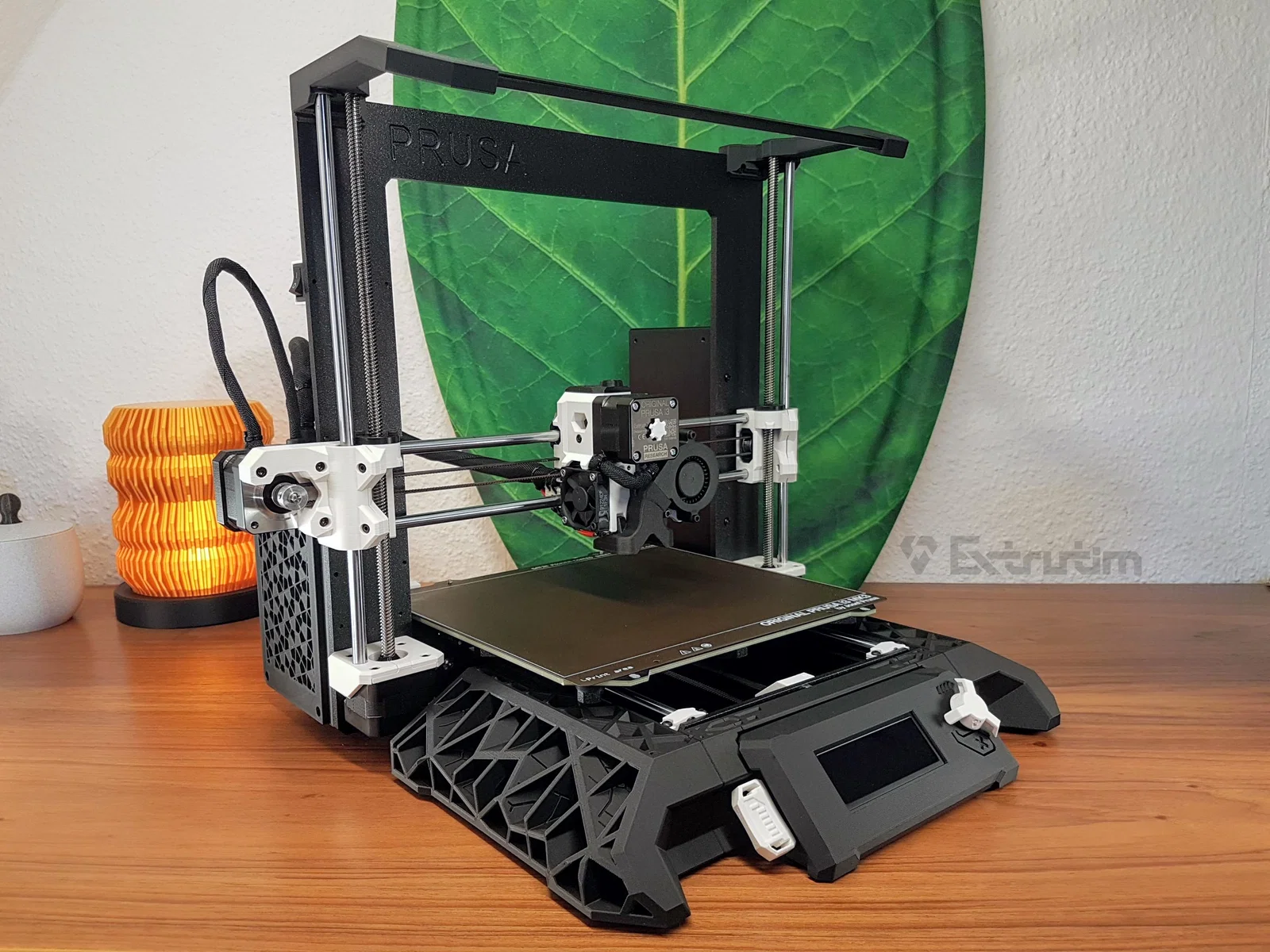

Vì nhiều người hay hỏi: Trong ảnh thì máy có thêm mod gì nữa?
MK3 Bear X-axis từ Gregsaun
LED lightbar từ In3DSpace
MK3 Baseplate
MK4 Baseplate từ Cal'sTechConcept

với màn hình LDO OLED
Delta P-Fanduct for Bear X-axis từ teookie

YZ Case từ Carter và
từ OurAngryBadger

Lưu ý: Vì dạo gần đây có câu hỏi này, giấy phép (license) ghi rõ là bạn không được dùng model này cho mục đích thương mại. Với mình thì bạn có thể chia sẻ ảnh hoặc model tới khán giả của bạn, kể cả bạn có kiếm tiền, miễn là bạn ghi tên mình là tác giả và dẫn link về trang này. Bạn dĩ nhiên được phép gắn model này lên máy in của bạn dù bạn dùng máy đó để in thương mại trong print farm. Bạn không được bán file hoặc bán bản in thành phẩm của model này.
