YZ Case

Tại sao lại là YZ Case?

Tôi muốn làm nâng cấp Bear, mà không tốn chi phí... một khi đã gỡ bộ nguồn ra, (để nó không bị nóng trong khoang máy), tôi cần một cái giá đỡ để liên kết cấu trúc bị thiếu mà bộ nguồn đã cung cấp.

YZ Case sẽ hỗ trợ phía bên kia...

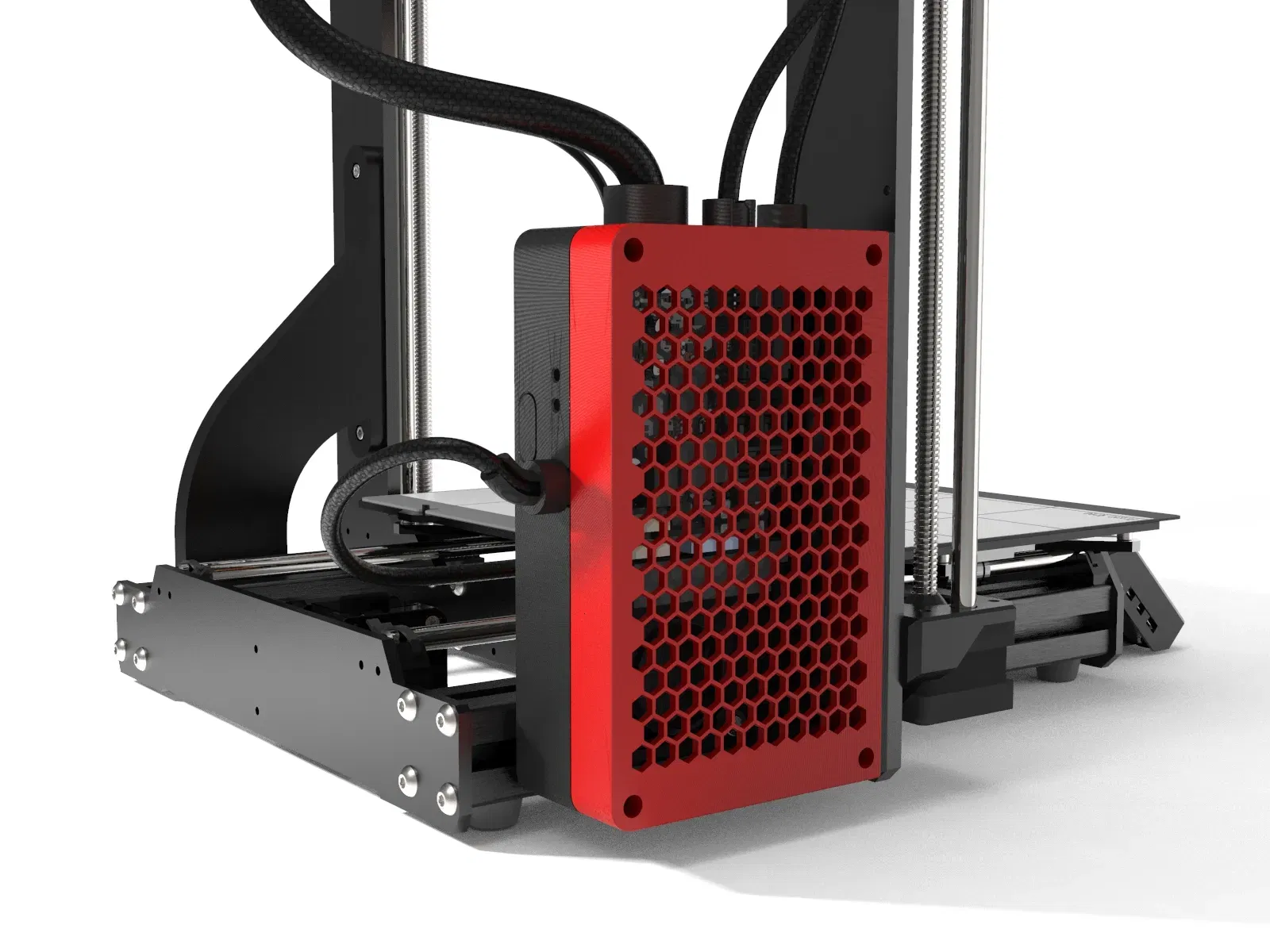

Cái vỏ này giữ khung trục Z thẳng đứng và trục nhôm Y 30x30... nó khớp với giá đỡ bộ nguồn (Xem https://www.thingiverse.com/thing:3454092) vì cùng một lý do... liên kết khung lại với nhau.

…………….

In bằng PETG vì bạn sẽ có ít biến dạng và các bộ phận sạch sẽ hơn.

Danh sách bộ phận…

Ốc M5 dài 12mm 2 cái

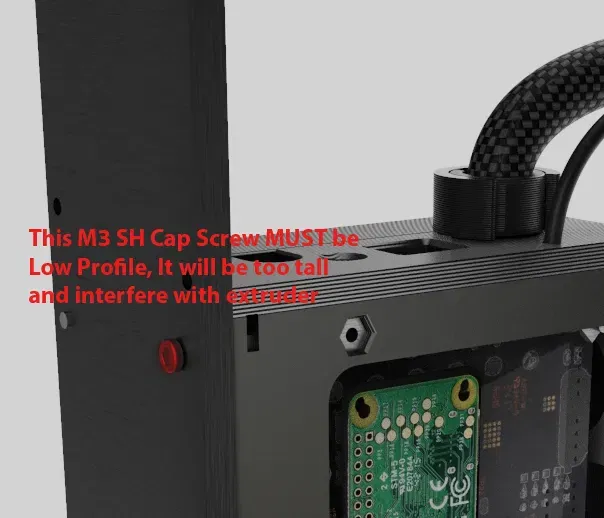

Ốc M3 dài 10mm. (4 cái cho cửa, 4 cái cho Einsy, 4 cái cho YZ Case gắn vào khung trục Z ở mặt trước vỏ (khuyên dùng loại đầu thấp cho ốc bên trong.))

Đai ốc M5 cho thanh nhôm 30x30

Đai ốc vuông M3 10 cái. (Có thể dùng ren đồng hoặc đai ốc lục giác cho cửa và bo mạch).

A. Gỡ Bo mạch Einsy khỏi máy in, mở sách hướng dẫn và chụp ảnh vị trí tất cả các giắc cắm. (Tôi tháo tất cả các giắc cắm).

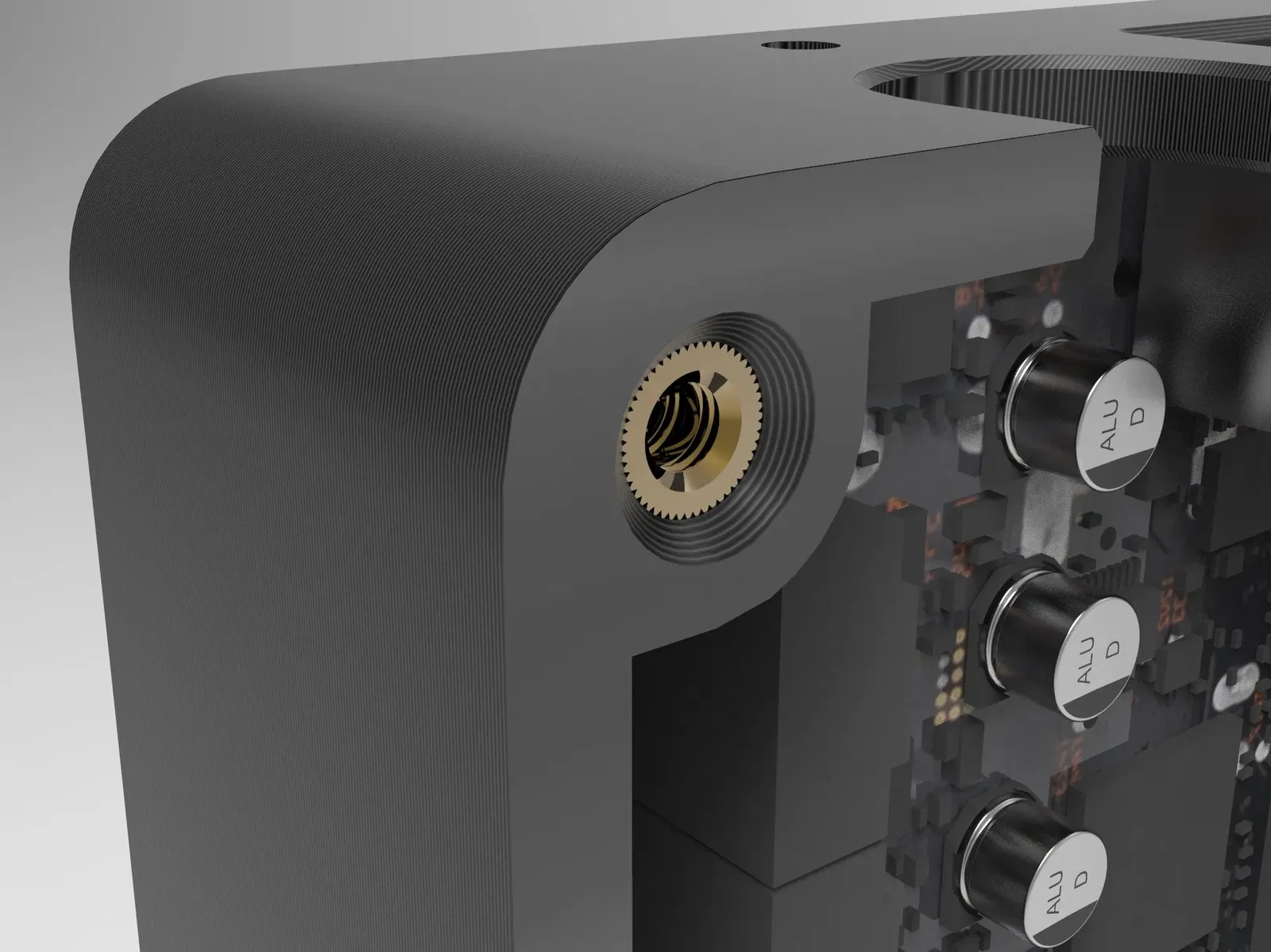

Lưu ý thường có 2 hoặc 3 cách để gắn đai ốc khi lắp ráp. Ren đồng, đai ốc lục giác từ phía sau, hoặc khe trên trụ cho đai ốc vuông M3.

1. Chuẩn bị Vỏ

A. Bạn cần 2 đai ốc T-Slot M5 và 2 ốc lục giác M5 dài 12mm để gắn trục Y vào thanh nhôm 30x30 với Vỏ (Ebay)

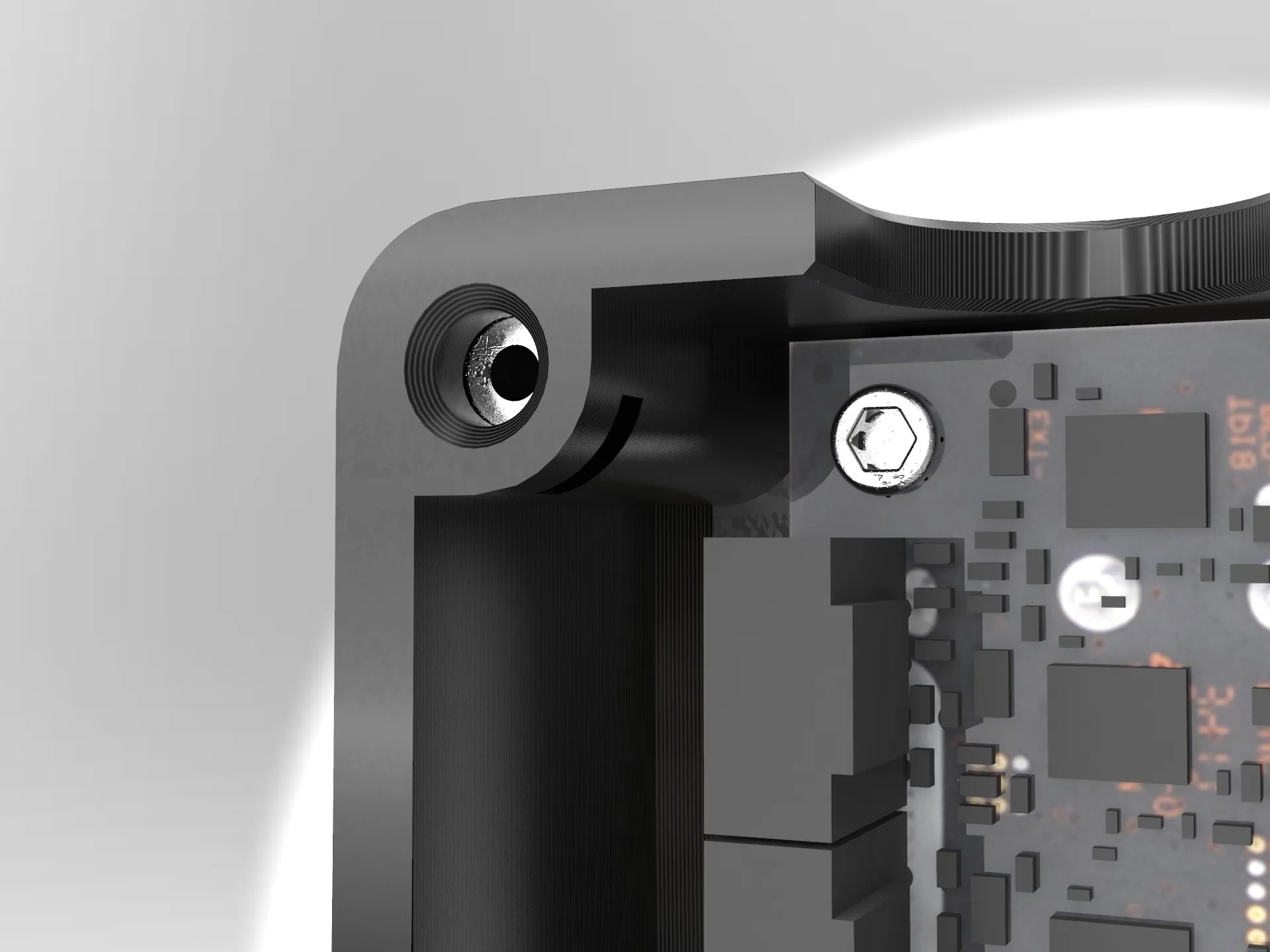

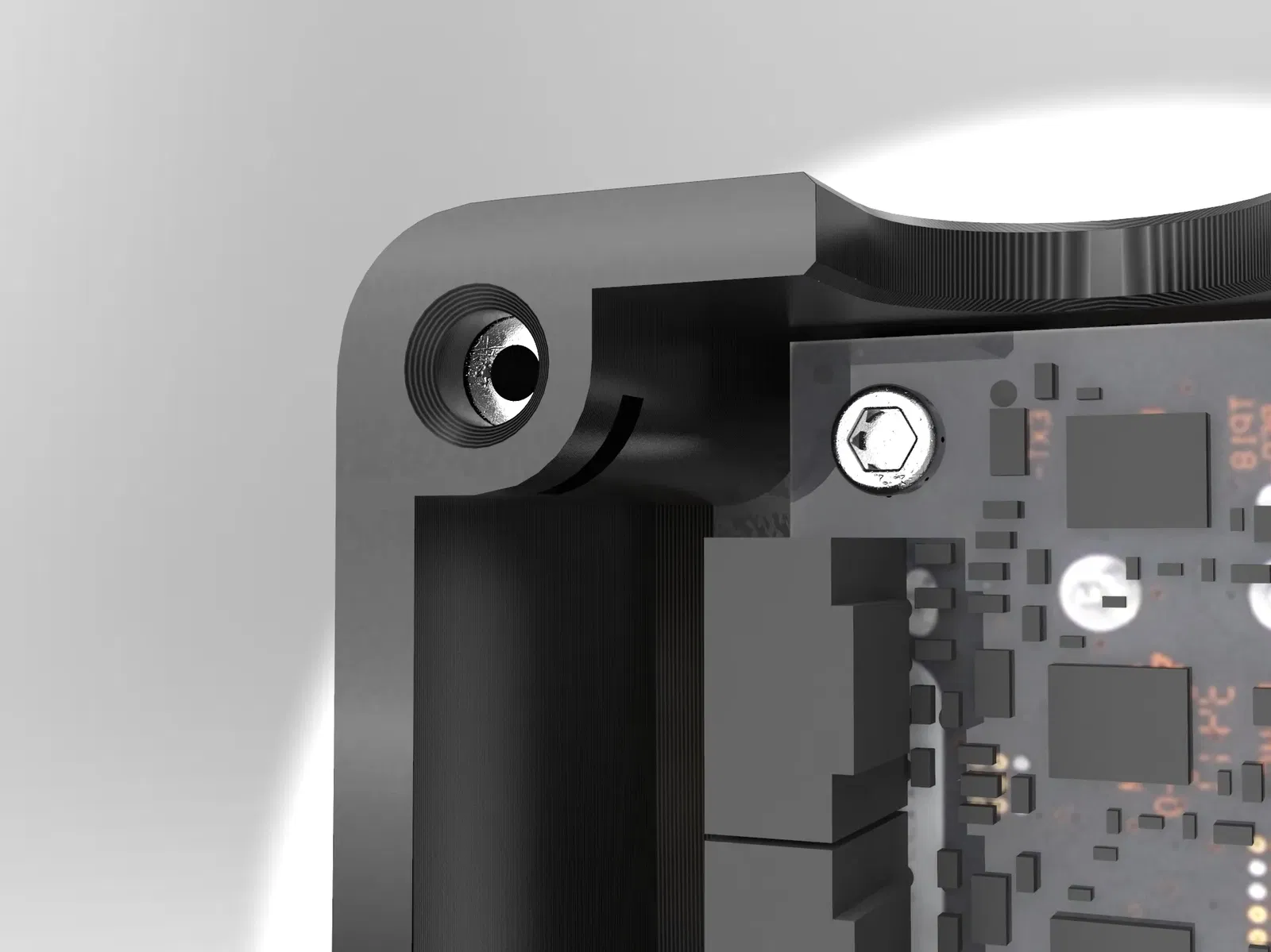

B. Gắn 4 đai ốc lục giác M3 hoặc đai ốc vuông, hoặc ren đồng cho Bo mạch Einsy. (Lưu ý dùng băng keo hoặc keo để tránh đai ốc bị rơi ra).

C. Bạn cần gắn thêm bốn ren đồng, hoặc đai ốc vuông M3 cho các ốc cửa ở chu vi ngoài (Lưu ý, dùng băng keo hoặc keo để giữ đai ốc trong quá trình lắp ráp).

D. Có thể dùng mũi khoan chạy qua hầu hết các vị trí để đảm bảo lỗ tròn và ốc có thể vào.

2. Đặt các ốc M5 dài 12mm vào đúng vị trí ở chân vỏ, Bạn sẽ thấy một cửa sổ hình oval giữa các vị trí ốc giúp bạn xoay các đai ốc T-Slot để chúng khớp theo chiều dọc. Vặn các đai ốc T-Slot vào mặt sau của vỏ rồi lắp đai ốc T vào khung 30x30, siết chặt các ốc M5 từ phía trước, nới lỏng để dễ dàng lắp vỏ vào trục Z ở bước tiếp theo.

3. Vặn Vỏ vào trục Z bằng ốc M3 x10mm (Tôi chỉ dùng ba cái vì tôi không có ốc đầu thấp cho phía trong trên cùng. 2 ốc ngoài gắn vào các lỗ trục Z đã được Prusa khoan và ren. Khi siết chặt sẽ lộ ra một vài mm ốc ren. Vặn ốc thứ ba và cuối cùng từ phía trước của khung trục Z, vào vỏ ở góc dưới phía trước nơi bạn đã gắn một đai ốc vuông M3.

4. Siết chặt các ốc M5, sử dụng khe hình oval để điều chỉnh các đai ốc T lên xuống. Cũng đảm bảo bộ phận đùn trượt qua đầu ốc M3 và các ốc... bốn cái ở phía trước.

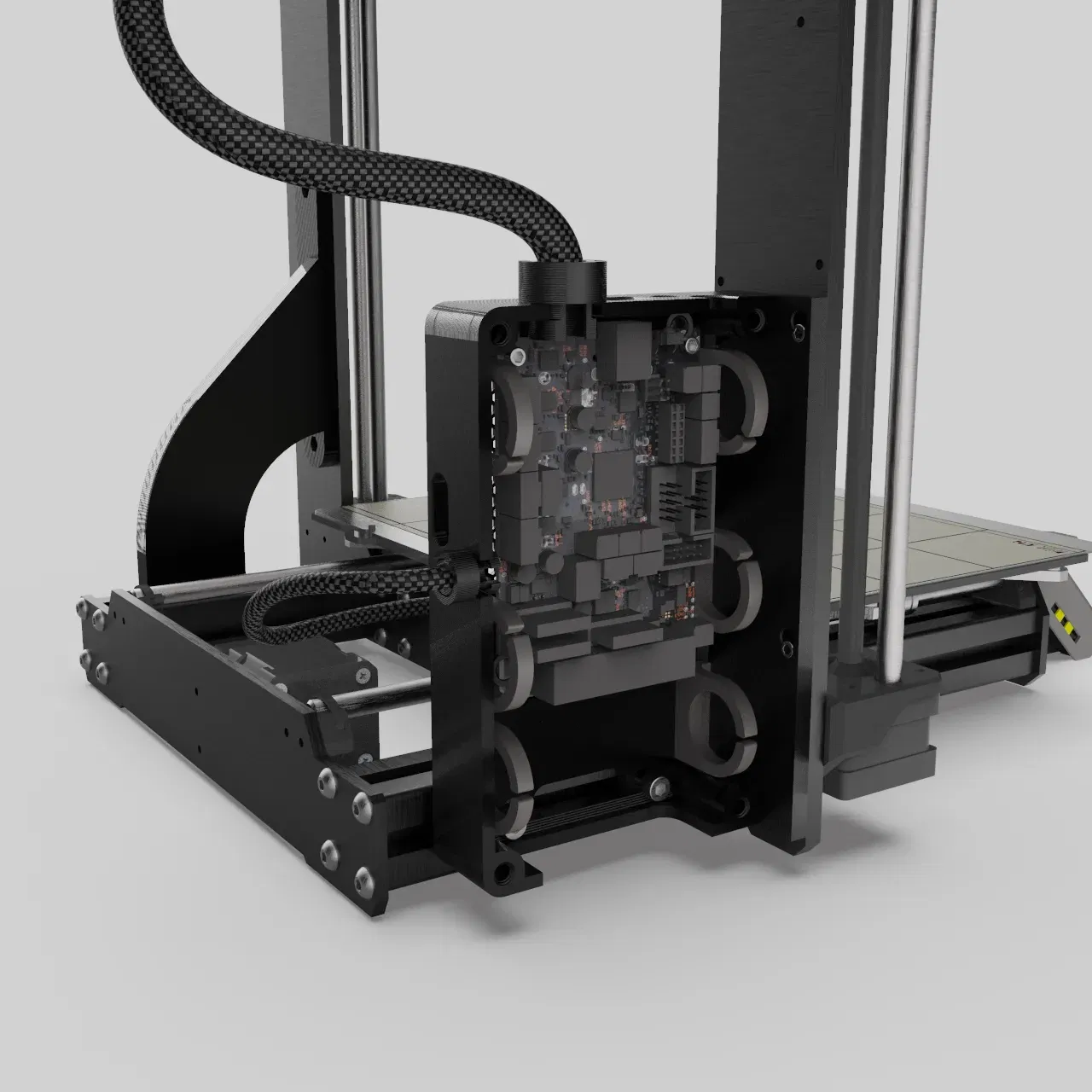

5. Vặn Bo mạch Einsy vào. (Vỏ máy phải được gắn chắc chắn vào máy in, và bo mạch cũng vậy, chưa cần lắp dây). Lắp cửa vào và kiểm tra độ khít. Tháo cửa ra.

6. Có các kẹp giữ dây có thể dán vào, tôi dán chúng vào sau khi gắn dây nhưng đây là thời điểm dễ làm nhất. Tôi dùng keo ABS hoặc acrylic nhưng nếu không có, tôi dùng một ít keo siêu dính - cyanoacrylate.

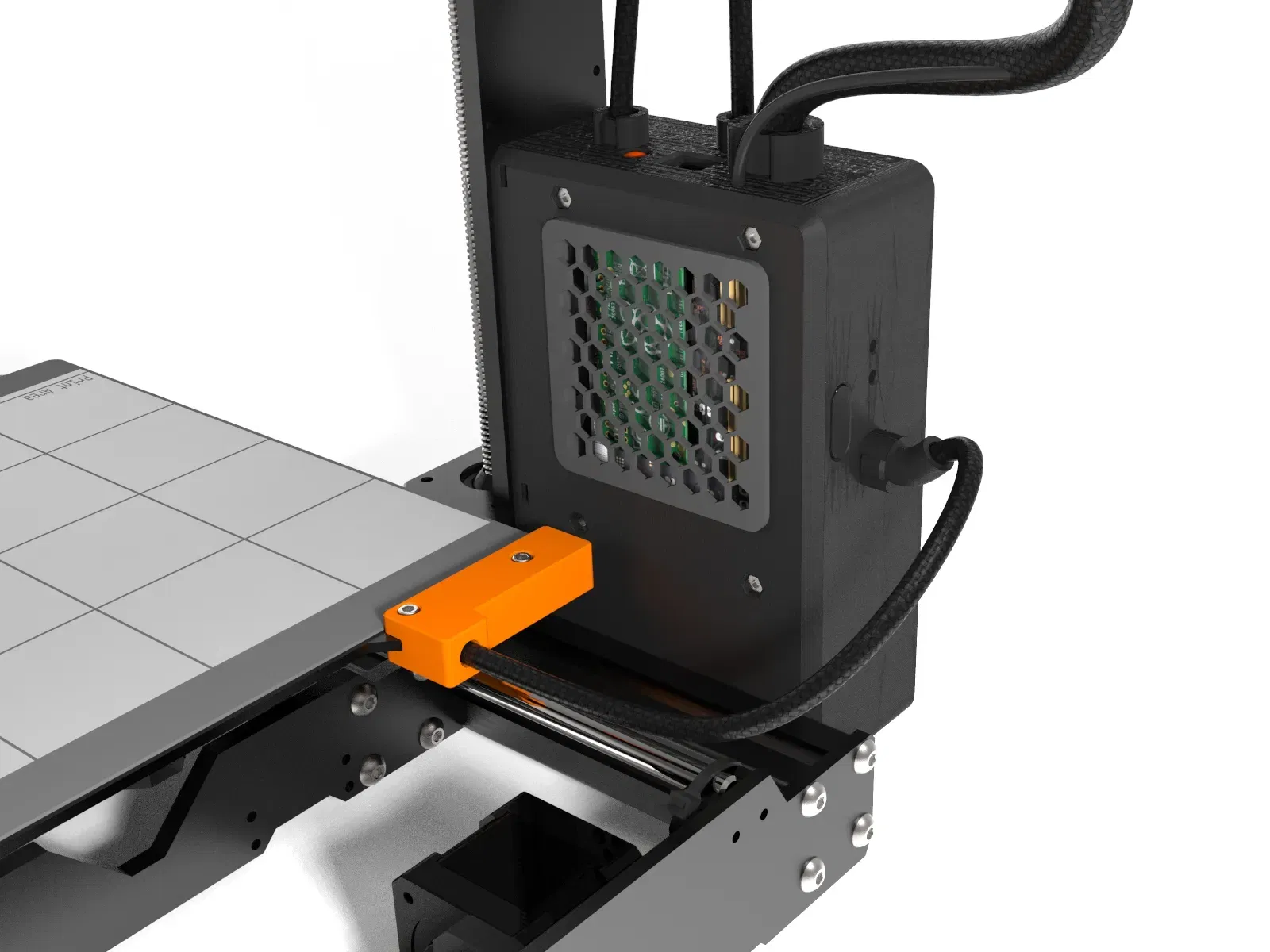

7. Phiên bản QUẠT… (dây nguồn cần được bẻ cong 90 độ để tránh kẹt quạt tản nhiệt khi nó đi qua). Bạn sẽ cần quạt 40x40x10 và dây cáp phù hợp để gắn vào quạt của bộ phận đùn). Tôi dùng đầu nối điện thoại và nối vào nguồn và đất. Bằng cách này các chip điều khiển được làm mát bất cứ khi nào bộ phận đùn chạy. Tất nhiên có 4 ốc M3 x10mm cho quạt, tôi dùng hai cái, và mọi thứ còn lại khớp với nhau khá chặt nên KHÔNG cần dán cố định. Gắn tản nhiệt lên các lỗ Via ở mặt sau bo mạch.

8. Kẹp giữ dây cáp lắp ráp với nhau và đặt giữa cửa và vỏ.

Hy vọng bạn đã sẵn sàng để gắn lại dây cáp và bạn có sách hướng dẫn cùng ảnh để chỉ dẫn. Có các kẹp giữ dây cáp được in ra, chúng khớp với nhau và đặt giữa cửa và vỏ, chúng luồn qua dây và lắp ráp lại cung cấp một cách để bảo vệ dây. Thường thì việc này cần thời gian để làm quen, tôi thường dùng ống bọc dây vải, luồn các kẹp giữ dây cáp qua dây trần và sau khi tất cả dây đã được lắp vào, trượt ống bọc vào khe và thêm một dây rút nhỏ, đảm bảo mọi thứ đúng vị trí để khớp với vỏ.

9. Cửa Z lắp ráp với nhau. Nó hơi nhô ra, để tránh cấn tản nhiệt và bo mạch Pi Zero gắn ở mặt sau của Einsy.

Bạn sẽ thấy rằng vỏ và khung được gắn chắc chắn, nếu bạn đã gỡ bộ nguồn hãy sử dụng cánh tay đỡ tôi có trên trang web để giữ phần đó lại với nhau.

Để có phiên bản cải tiến của kẹp giữ dây cáp… https://www.prusaprinters.org/prints/92462-yz-case-kabelmanagment-upgrade

Hướng dẫn in

In PETG tốt hơn, ít bị cong vênh.

Tệp GCODE cho ABS. Tên tệp cho biết loại sợi dùng. Tệp STL cũng được bao gồm. bước 0.2, nhiệt độ 255x105, độ điền 25% Gyroid, cho ABS, vành 8mm

Không thay đổi nhiệt độ do lỗi báo lỗi nhiệt độ bàn ủi.

Sấy khô sợi nhựa... Tôi đã bị cong vênh phần thân chính và gặp một chút khó khăn khi vặn vào khung.
