Thanh Đèn LED Đơn cho Prusa i3 MK2/MK3

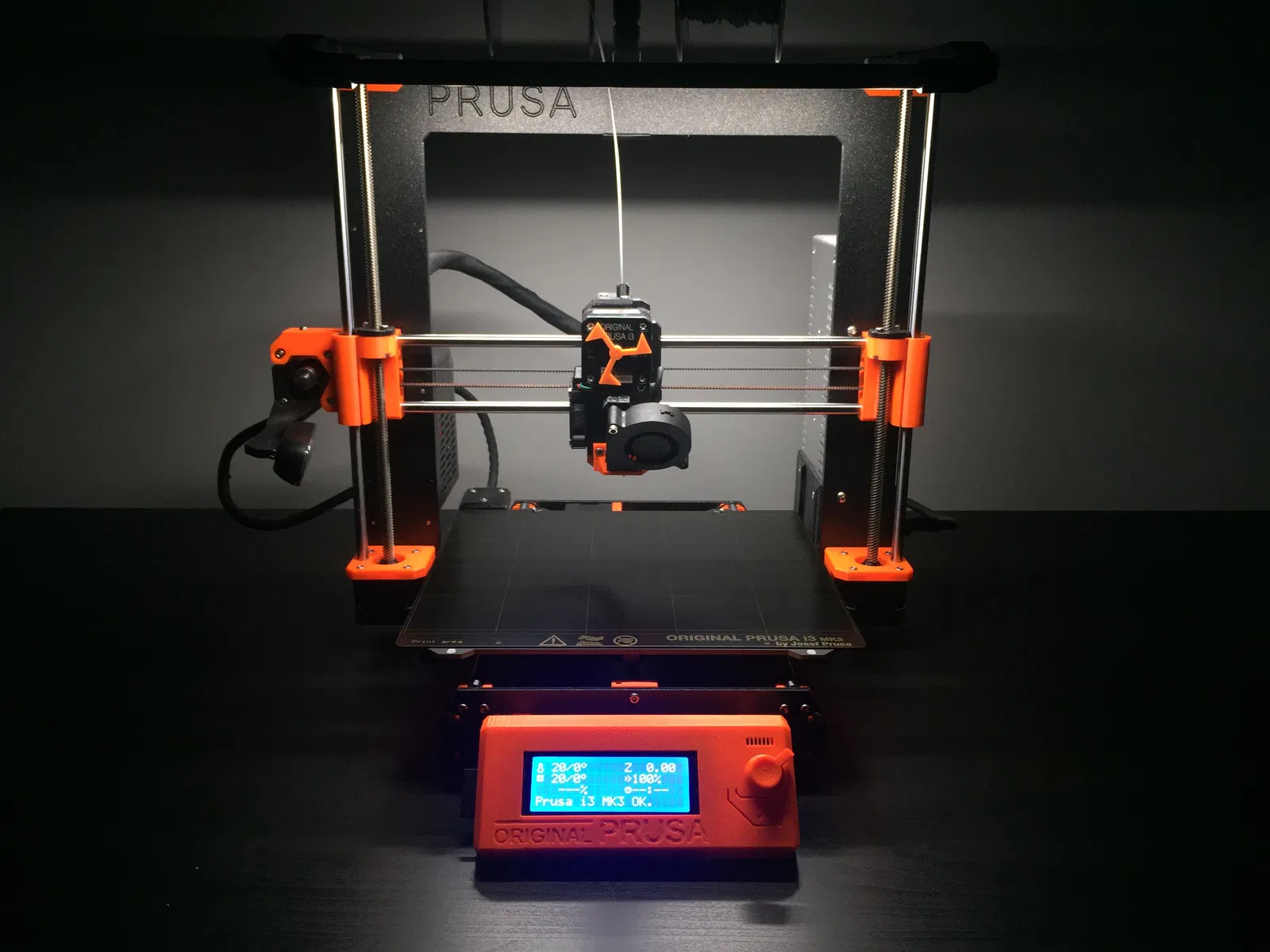

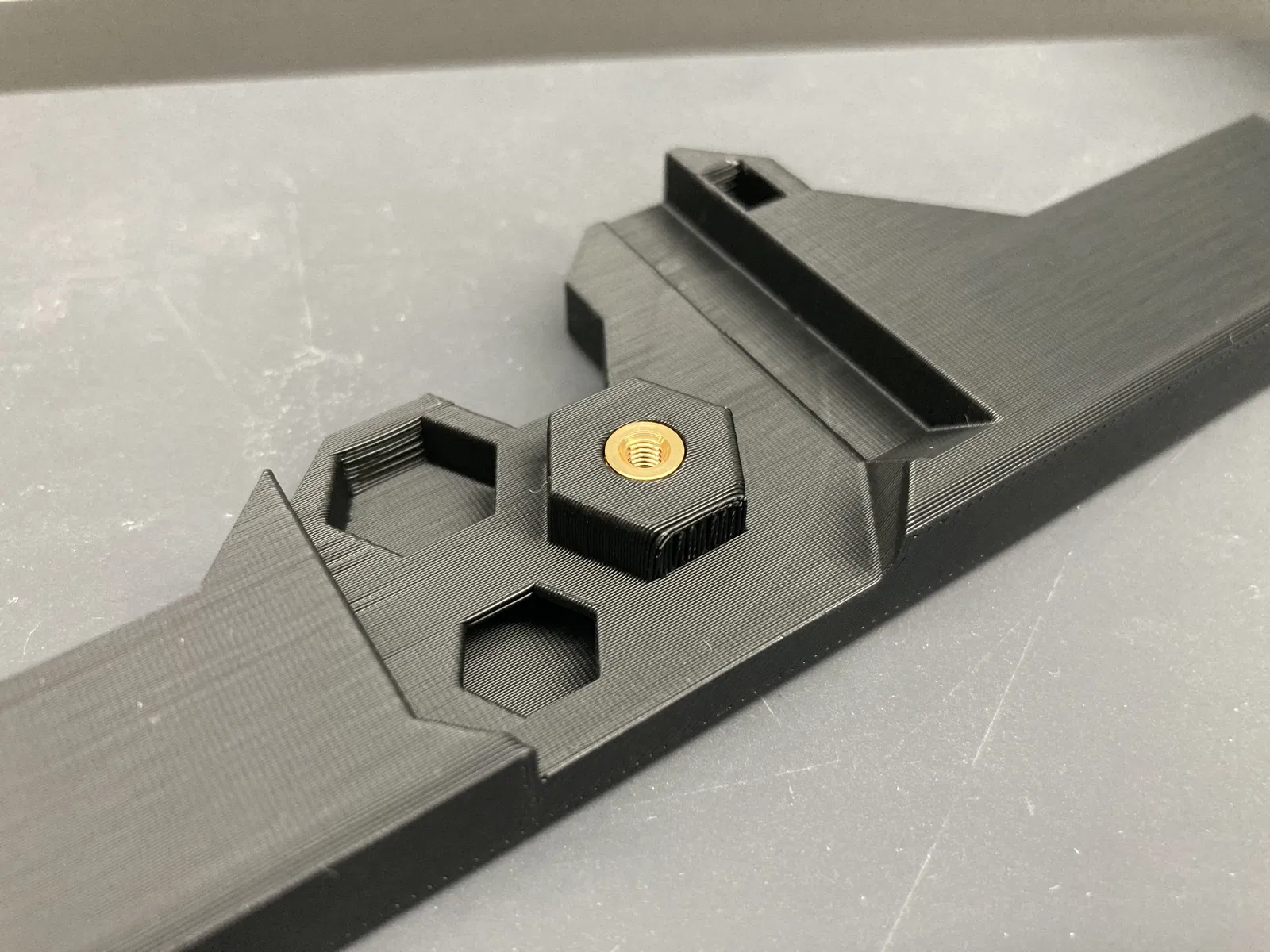

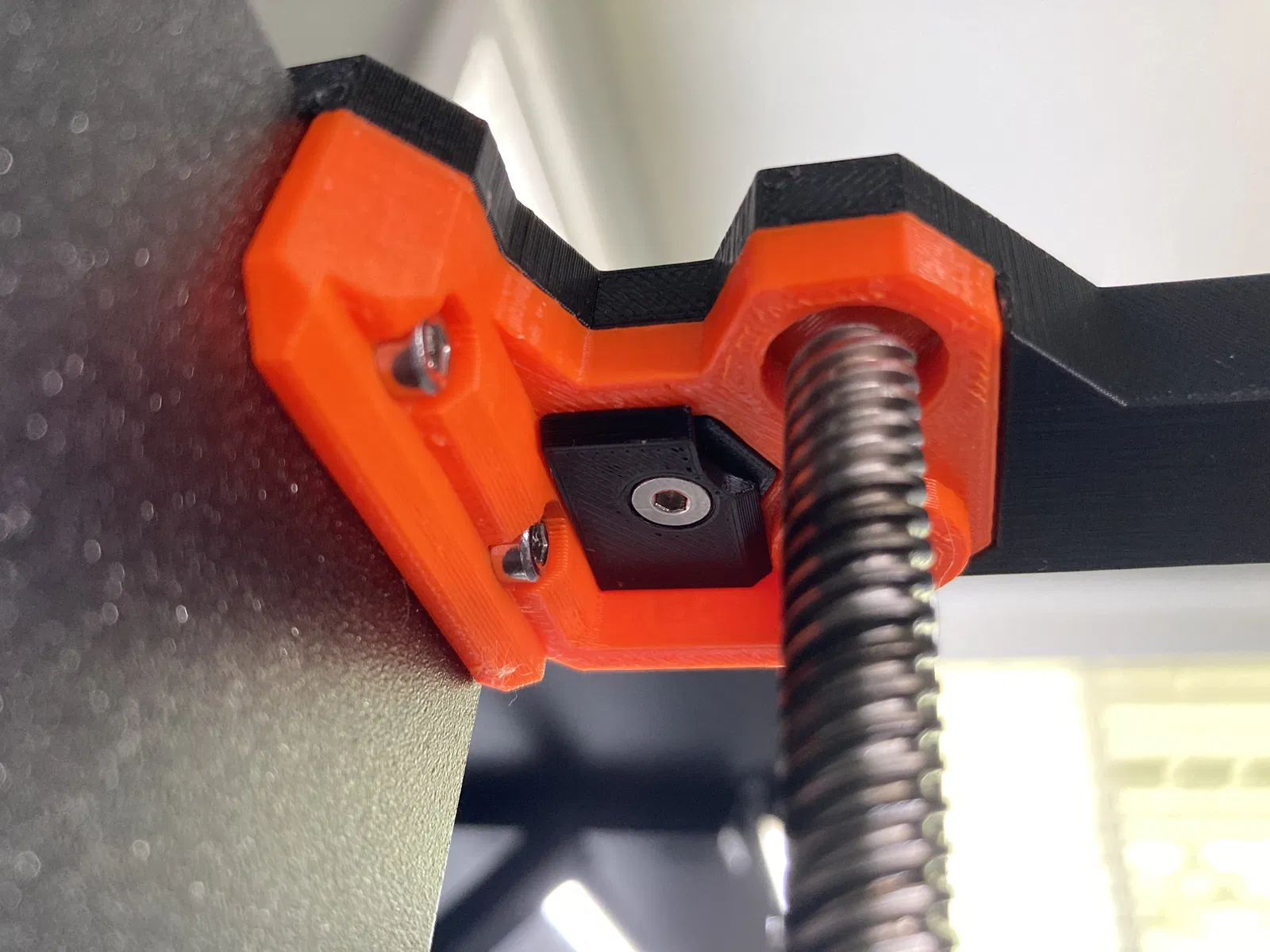

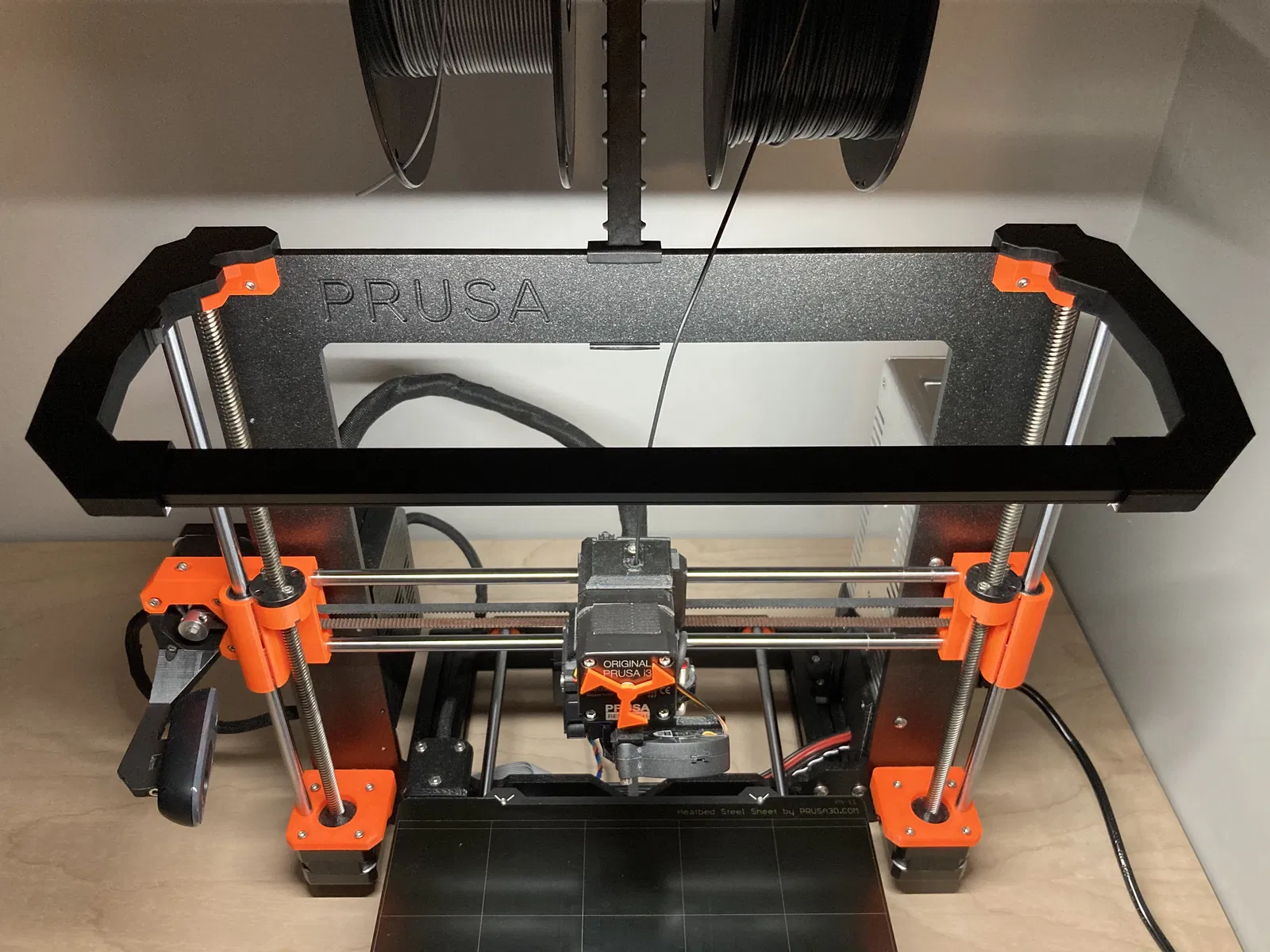

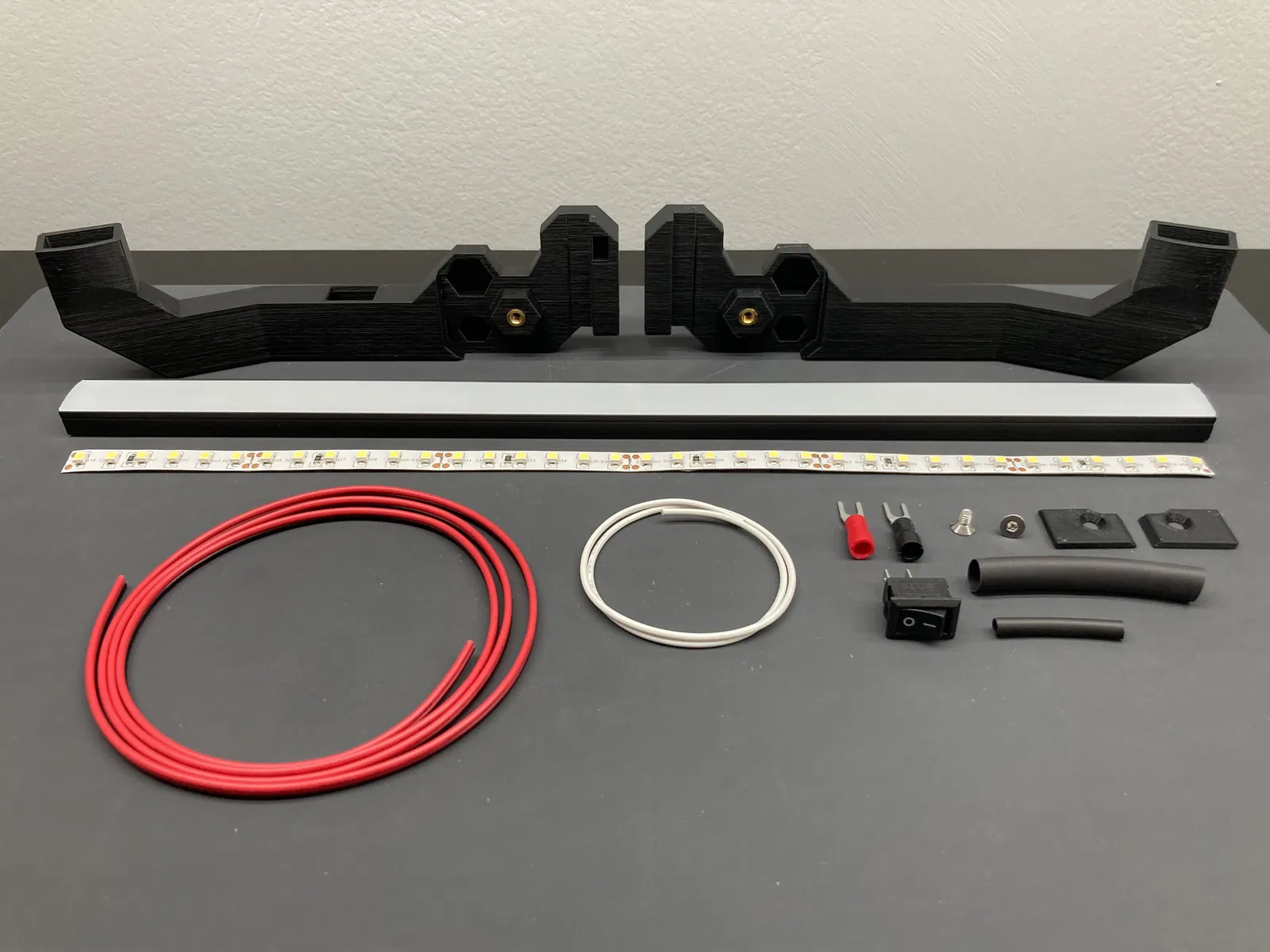

Thanh đèn LED đơn cho Prusa i3 MK2/S và MK3/S/+. Các bộ phận gắn kết được thiết kế để vừa với các lỗ lục giác ở đỉnh trục Z. Bộ phận gắn kết vừa với thanh nhôm chữ U 9x17mm và có khoang rỗng để luồn dây xuống phía sau khung máy in, tạo vẻ ngoài gọn gàng. Bộ phận gắn kết còn có một lỗ để lắp công tắc nguồn. Dải đèn LED có thể được cấp nguồn từ bộ nguồn của máy in. Sử dụng dải LED 12V (MK2) hoặc 24V (MK3) tùy thuộc vào loại máy in bạn đang sử dụng. Xem hướng dẫn lắp ráp bên dưới. Đây là phiên bản đèn đơn. Nhấp vào bên dưới để xem các phiên bản khác. Thanh Đèn LED MK4 Thanh Đèn LED Bên Hông MK3 Tôi đã hợp tác với VOXELPLA để cung cấp Thanh Đèn LED MK3 dưới dạng bộ kit và thanh đèn đã lắp ráp sẵn. Truy cập Cửa hàng VOXELPLA để biết thêm thông tin. Các Tệp: Bộ Gắn Đơn: Phiên bản gắn kết tiêu chuẩn gắn vào các lỗ lục giác ở đỉnh trục Z của máy gốc. Tương thích với cả phiên bản cũ và mới của khung MK3. Bộ Gắn Đơn Không Công Tắc: Giống như Bộ Gắn Đơn với không có lỗ cho công tắc nguồn. Sử dụng công tắc ngoài hoặc luôn bật đèn cùng với máy in. Bộ Gắn Đơn Đỉnh Trục Z: Tích hợp các bộ phận đỉnh trục Z của Prusa vào thanh đèn LED để có bộ gắn kết chắc chắn hơn. Tháo các bộ phận đỉnh trục Z gốc và thay thế bằng bộ gắn kết thanh đèn LED này. Tương thích với cả phiên bản cũ và mới của khung MK3. Bộ Gắn Đơn Đỉnh Trục Z Không Công Tắc: Giống như Bộ Gắn Đơn Đỉnh Trục Z với không có lỗ cho công tắc nguồn. Nắp Đậy: Các bộ phận này đã được bao gồm trong các tệp STL khác. Nếu bạn cần in riêng, bạn có thể sử dụng tệp này. ### Hướng dẫn in Cài đặt in được đề xuất: Chiều cao lớp: 0.20mm Lượng điền: 15% Gyroid Giá đỡ: Chỉ trên khay in Mở tệp 3MF trong PrusaSlicer để có cài đặt cấu hình sẵn Phần cứng cần thiết: Thanh nhôm chữ U (9x17mm) Dải LED 24V (MK3) Dải LED 12V (MK2) Dây điện Phần cứng tùy chọn: Công tắc bật tắt (KCD11 10x15mm) Ống co nhiệt Vòng đệm đồng thau M3 Vít chìm M3x5mm Đầu cốt càng cua #### Bộ Kit Phần cứng Mua bộ kit phần cứng từ VOXELPLA.com theo liên kết trên. Công cụ: Kìm tuốt dây Dụng cụ hàn Cưa sắt Khóa lục giác 2mm Giũa kim loại (tùy chọn) Kìm bấm cos (tùy chọn) ### Hướng dẫn lắp ráp Hình ảnh hiển thị là phiên bản đèn đôi. Hướng dẫn cho phiên bản đèn đơn về cơ bản là giống nhau, chỉ là không có thêm dải đèn LED. Nếu bạn đã mua bộ kit đã lắp ráp sẵn, hãy cuộn xuống dưới cùng để xem hướng dẫn cách lắp đặt và kết nối nguồn. Cắt vật liệu theo chiều dài Nếu bạn đã mua bộ kit phần cứng, bạn có thể bỏ qua các bước này vì tất cả vật liệu đều được cắt theo đúng chiều dài. 1. Cắt thanh nhôm chữ U dài 31cm và kiểm tra xem nó có trượt vào các đầu gắn kết không. Sử dụng giũa kim loại để làm tròn các cạnh sắc để dễ dàng trượt vào hơn. 2. Cắt dải LED tại các vị trí cắt được chỉ định để vừa với thanh nhôm chữ U. 3. Đối với các máy MK3 sử dụng điện áp 24V, cắt dây đỏ và đen dài 90cm (36 inch). Đối với các máy MK2 sử dụng điện áp 12V, cắt dài 120cm (48 inch) vì bạn có thể cần luồn dây đến bộ nguồn của máy in để kết nối với nguồn 12V. Máy MK3 có thể kết nối với nguồn 24V bên trong hộp điện tử. 4. Đối với phiên bản đèn đôi, cắt thêm một đoạn dây đỏ và đen dài 45cm (18 inch). Bộ Kit Đèn Đơn Sơ đồ đấu dây đèn đơn Bộ Kit Đèn Đôi Sơ đồ đấu dây đèn đôi Vòng đệm đồng thau (Tùy chọn) Để giữ cho thanh đèn LED cố định sau khi lắp trên máy in, có thể lắp vòng đệm đồng thau vào các chốt đi qua đỉnh trục Z. Sau khi lắp thanh đèn LED lên máy in, có thể vặn các nắp đậy vào vòng đệm đồng thau để cố định. Sử dụng mỏ hàn, làm nóng vòng đệm đồng thau và từ từ ấn nó vào chốt. Làm nóng vòng đệm đồng thau Vòng đệm đồng thau đã lắp Luồn dây 1. Luồn dây đỏ và đen dài hơn vào bộ phận gắn kết bên trái qua lỗ nhỏ ở mặt sau và ra lỗ công tắc. Nếu gặp khó khăn khi luồn dây, hãy dùng dây kéo màu trắng, tuốt vỏ đầu dây và hàn nó vào dây đỏ và đen. Dùng dây đó để kéo dây đỏ và đen qua, sau đó cắt bỏ dây kéo. 2. Vòng dây đỏ và đen trở lại lỗ công tắc và ra lỗ phía trước. Để lại một vòng dây nhỏ ở lỗ công tắc. 3. Nếu làm phiên bản đèn đôi, luồn dây đỏ và đen ngắn hơn vào bộ phận gắn kết bên phải. Dây kéo tùy chọn Dây qua bộ gắn kết bên trái Dây qua bộ gắn kết bên phải Đấu dây công tắc nguồn 1. Cắt dây đỏ cho công tắc nguồn. Cẩn thận khi cắt để không làm đứt vỏ dây đen. Kéo dây đỏ ra và tuốt vỏ hai đầu. 2. Đặt ống co nhiệt lên dây và hàn công tắc vào các đầu dây đỏ. Đặt ống co nhiệt vào vị trí và dùng nhiệt làm co. 3. Cắm công tắc nguồn vào lỗ. Kéo dây ở cả hai đầu để loại bỏ độ chùng. Công tắc nguồn cần có kích thước 10x15mm để vừa với lỗ. Cắt dây cho công tắc Hàn công tắc Lắp công tắc Đấu dây dải LED 1. Cắt dây sao cho còn khoảng 5cm (2 inch) nhô ra ở cuối bộ phận gắn kết và tuốt vỏ hai đầu dây. 2. Hàn dây vào dải LED, dây đỏ nối với cực + và dây đen nối với cực -. Đặt ống co nhiệt vào vị trí và dùng nhiệt làm co. 3. QUAN TRỌNG: Đảm bảo rằng mối hàn/dây KHÔNG chạm vào các điểm hàn trên từng chip LED gần đầu nhất và chỉ chạm vào các điểm hàn được chỉ định trên dải. Nếu dây chạm vào các điểm hàn trên chip LED, khi cấp nguồn có thể làm cháy chip LED đó, khiến đoạn cuối của dải ngừng hoạt động. 4. Nếu làm phiên bản đèn đơn, chuyển sang bước 9. 5. Đối với phiên bản đèn đôi, đặt một đoạn ống co nhiệt khác quanh dải LED phía trước. Tuốt vỏ hai đầu của dây ngắn hơn và hàn vào đầu còn lại của dải LED phía trước, dây đỏ nối với cực + và dây đen nối với cực -. Đặt ống co nhiệt vào vị trí và dùng nhiệt làm co. 6. Luồn dây ngắn hơn qua bộ phận gắn kết bên phải nếu chưa làm. 7. Cắt dây ngắn hơn sao cho còn 2-5cm (1-2 inch) nhô ra ở cả hai đầu bộ phận gắn kết bên phải. 8. Tuốt vỏ hai đầu dây ngắn hơn và hàn vào đầu của dải LED phía sau, dây đỏ nối với cực + và dây đen nối với cực -. Đặt ống co nhiệt vào vị trí và dùng nhiệt làm co. 9. Tháo lớp keo bảo vệ khỏi dải LED và dán nó vào bên trong thanh nhôm chữ U. 10. Gắn nắp đậy vào thanh nhôm chữ U và lắp vào bộ phận gắn kết. Gấp dây để dễ dàng lắp. Dây dải LED Hàn dải LED Dải LED đã lắp Gấp dây và lắp thanh nhôm Lắp ráp cuối cùng Tạm thời lắp thanh đèn LED lên máy in và luồn dây xuống phía sau khung máy vào hộp điện tử. Có một lỗ nhỏ gần bản lề để dây có thể luồn qua mà không cần sửa đổi gì. Ghi lại vị trí cắt dây đỏ và đen để kết nối với các cực nguồn. Đường luồn dây Tháo thanh đèn LED ra và cắt dây đỏ, đen theo chiều dài đã ghi chú ở bước trước, sau đó tuốt vỏ hai đầu. Sử dụng kìm bấm cos, gắn đầu cốt càng cua vào dây. Tuốt dây nguồn Đầu cốt càng cua Lắp ráp hoàn chỉnh Lắp thanh đèn LED lần cuối và vặn chặt các nắp đậy ở mặt dưới của đỉnh trục Z. Khe trên nắp đậy nên hướng về phía trước và vào trong. Các nắp đậy là tùy chọn và chỉ nhằm mục đích giữ cho thanh đèn LED không bị xê dịch. Nắp đậy được vặn vào vị trí (Tùy chọn) Kết nối nguồn MK3 Để cấp nguồn cho dải LED bằng bộ nguồn máy in MK3, hãy kết nối dây đỏ và dây đen vào các cực vít thứ nhất và thứ hai trên bo mạch EINSY. Nới lỏng các cực vít đủ để lắp dây nguồn và dây nối đất cùng với các dây đi ra từ bộ nguồn máy in. Sau khi đặt vào đúng vị trí, hãy siết chặt các cực vít. Kéo nhẹ các dây để đảm bảo chúng được cố định. Dải LED chỉ tiêu thụ 3.5W (đơn) và 7W (đôi), nên sẽ không gây quá tải đáng kể cho bộ nguồn. Kết nối nguồn MK3 (Chỉ dành cho dải LED 24V) Kết nối nguồn MK2 Các bo mạch MK2 không có vị trí tốt để kết nối với nguồn 12V, nhưng có một vài lựa chọn. Lựa chọn đầu tiên là kết nối với các cổng nguồn cắm vào bo mạch. Nới lỏng các vít giữ nhỏ và lắp dây LED cùng với các dây đi ra từ bộ nguồn. Cả hai cổng PWR IN và BED IN đều hoạt động. Lưu ý các ký hiệu + và -. Cáp nguồn này từ bộ kit MMU2S cũng có thể được sửa đổi để sử dụng cho mục đích này. Kết nối nguồn MK2 (Chỉ dành cho dải LED 12V) Lựa chọn khác là luồn dây xuống dưới máy in đến bộ nguồn và kết nối vào các cực vít ở đó. Rút phích cắm AC và tháo bộ nguồn khỏi vỏ in để tiếp cận các cực vít. Kết nối dây đỏ với cực +V và dây đen với cực -V. Bộ nguồn 12V MK2
