Vỏ case Heltec WiFi LoRa 32 V3 hỗ trợ 2 pin 18650

Mình đã tìm kiếm một chiếc vỏ hộp cứng cáp, chắc chắn nhưng không quá cồng kềnh cho board mạch Heltec Wifi LoRa 32 V3, đồng thời phải hỗ trợ gắn được dung lượng pin lithium kha khá. Lấy cảm hứng từ https://www.thingiverse.com/thing:6767924 (nhưng không phải là bản remix), mình đã tự thiết kế lại mẫu này từ đầu. Nó không phải là phiên bản chỉnh sửa từ mẫu gốc, nhưng mục đích thiết kế thì khá tương đồng.

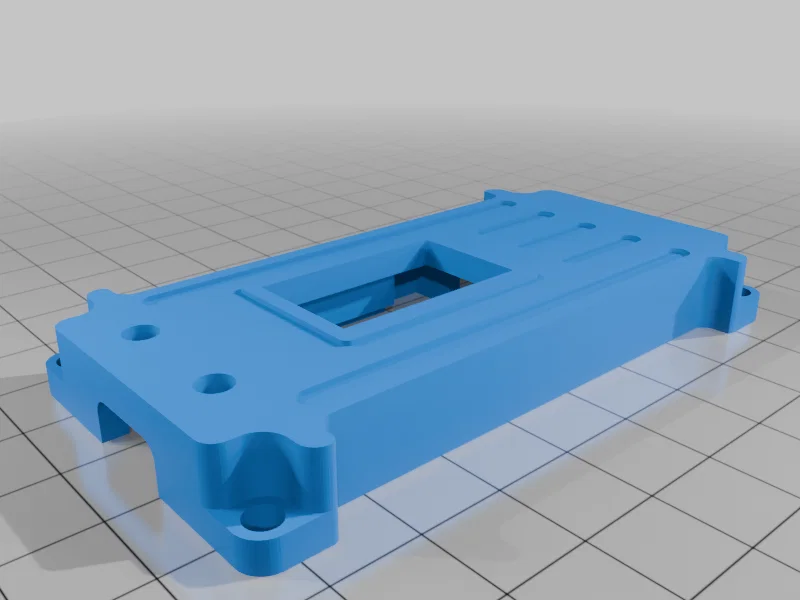

Phía trong phần nắp trên có một hốc nhỏ để bạn đặt module GPS, ví dụ như loại bn-220, nó sẽ được cố định chắc chắn bởi khung ở phần giữa.

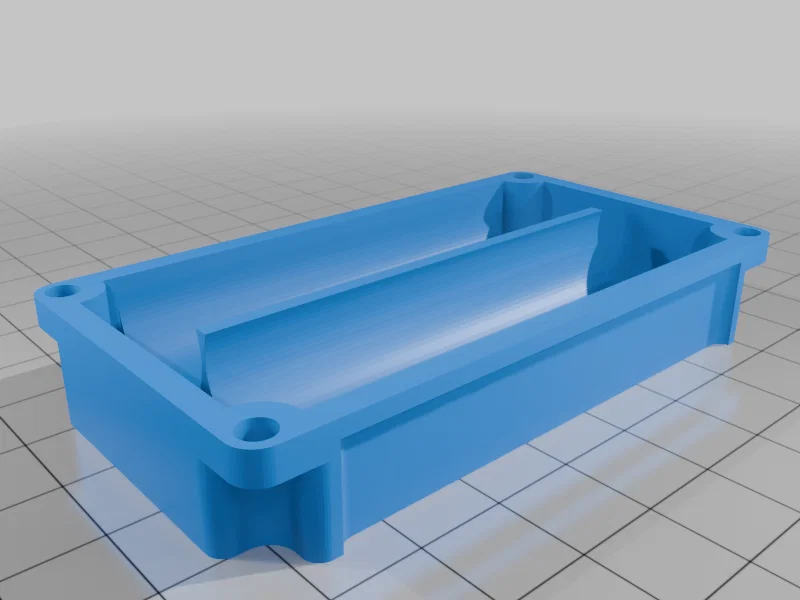

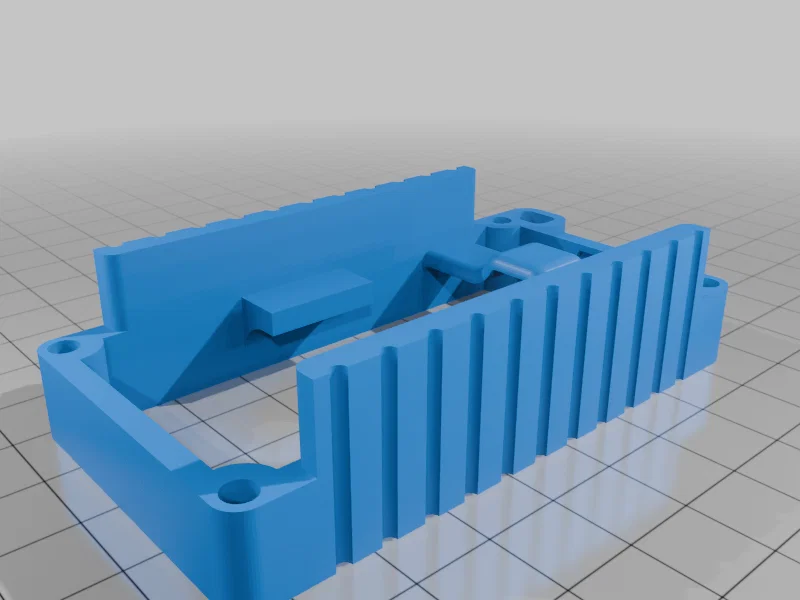

Bạn chỉ cần in ba bộ phận chính (mình thích in phần giữa bằng một màu, còn nắp trên và đáy bằng màu khác) cùng với hai mảnh nút bấm. Việc lắp ráp khá trực quan. Phần nắp trên có khe để đặt board mạch vào, và phần giữa sẽ kẹp chặt nó lại. Phần đáy chứa cặp pin 18650 mắc song song, bạn có thể cắm trực tiếp vào cổng pin của board LoRa.

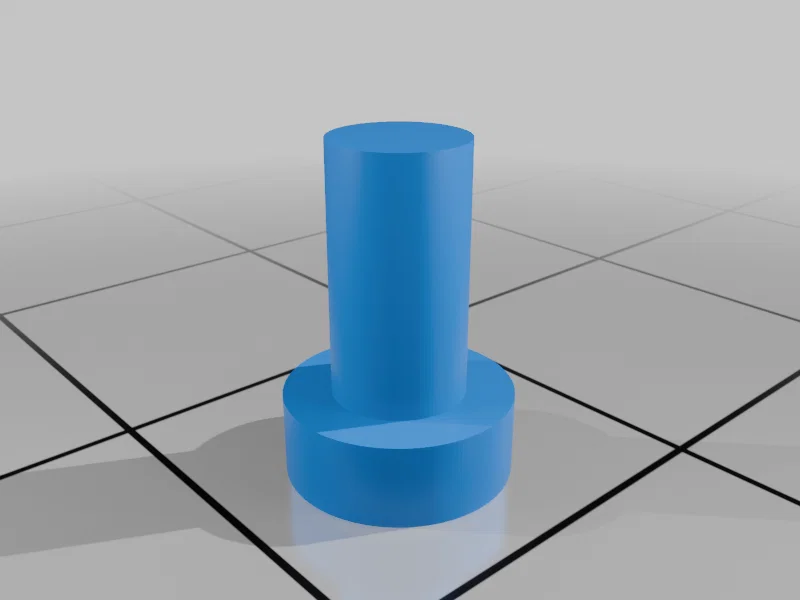

Đừng quên in thêm hai nút bấm, bạn cần lắp chúng vào các lỗ trên phần nắp trên trước khi gắn board mạch vào nhé.

https://heltec.org/project/wifi-lora-32-v3/
