Giá đỡ Rack Module 19 inch cho UniFi UXG Max | UCG-Ultra | UCG-Max

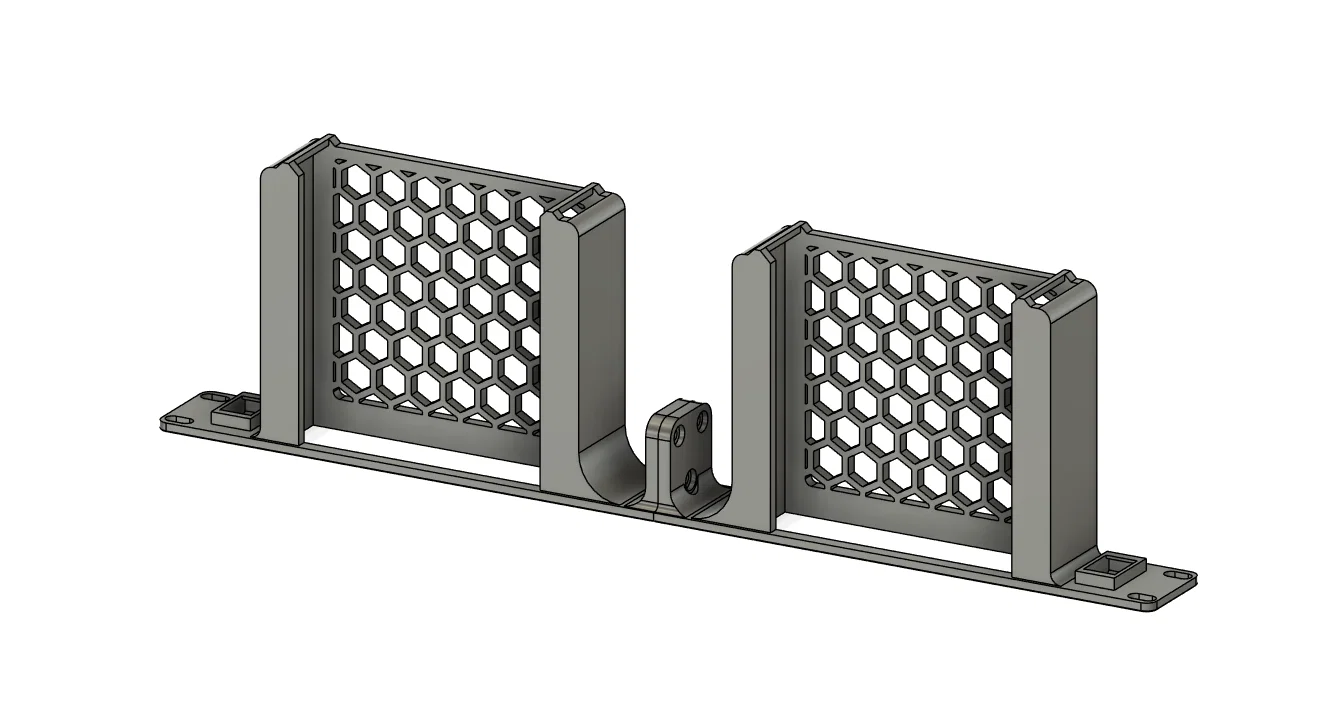

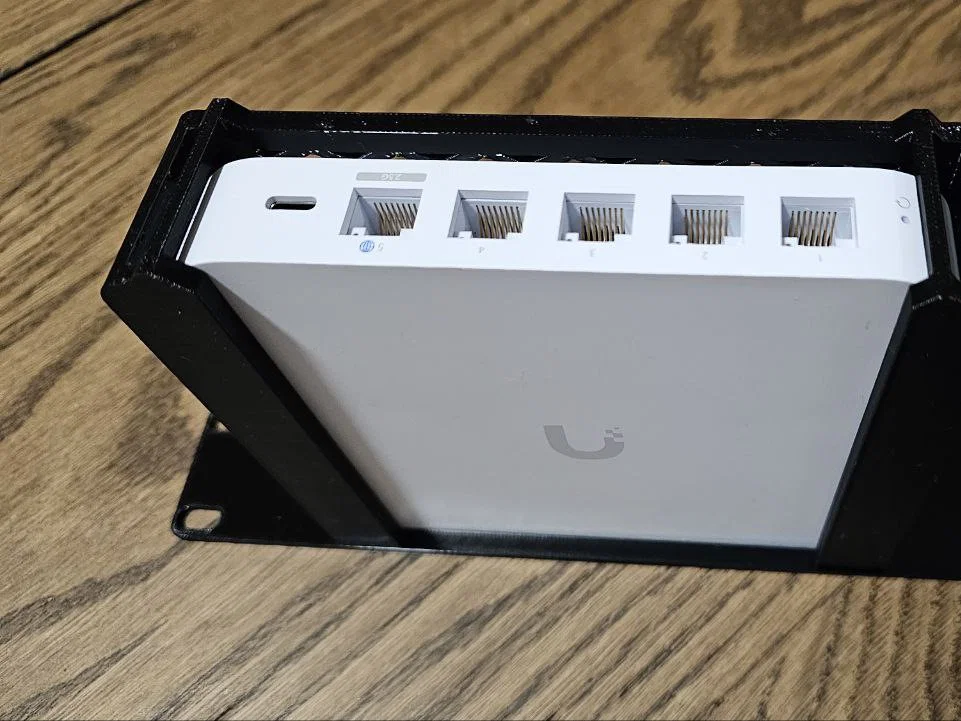

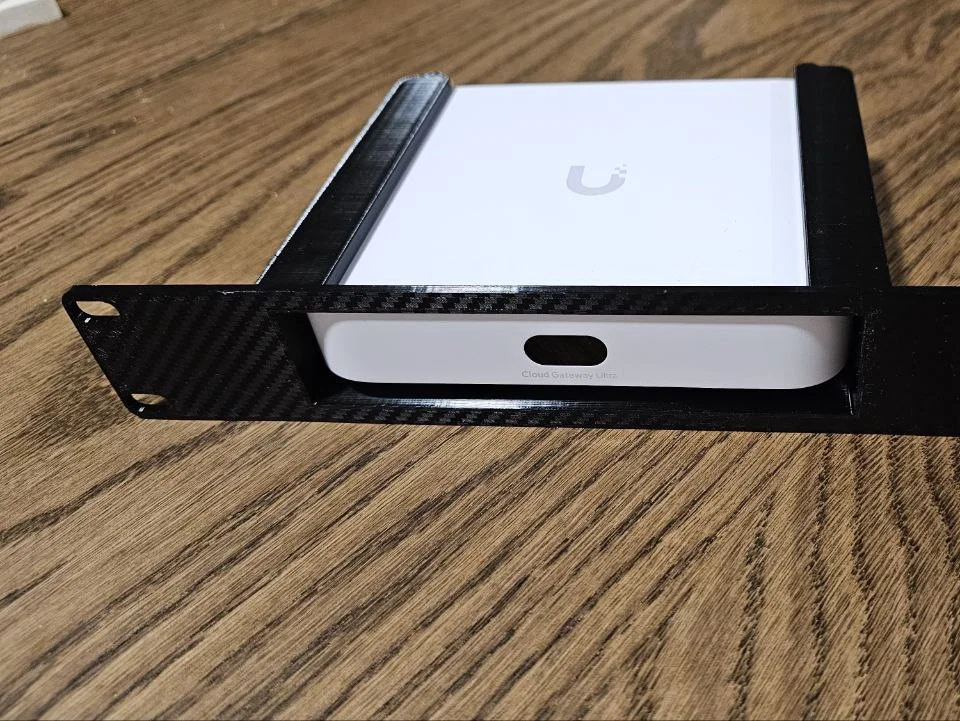

Đây là mẫu giá đỡ rack 19 inch dạng module dành cho các thiết bị Unifi UCG-Ultra, UXG-Max và UCG-Max.

Lưu ý: Bộ vi xử lý của UCG-Max có thể đạt nhiệt độ từ 75~90 độ C trong quá trình sử dụng bình thường, và phần đáy thiết bị sẽ RẤT NÓNG. Vì vậy, hãy sử dụng các loại nhựa có khả năng chịu nhiệt tốt hơn nếu bạn dùng thiết bị này.

Giá đỡ này nằm trong hệ thống rack 19 inch dạng module mà mình đã thiết kế, bạn có thể kết hợp các module này với các loại giá đỡ khác. Hãy xem qua các mẫu của mình tại đây để tìm thêm các module giá đỡ 19 inch khác.

Cập nhật

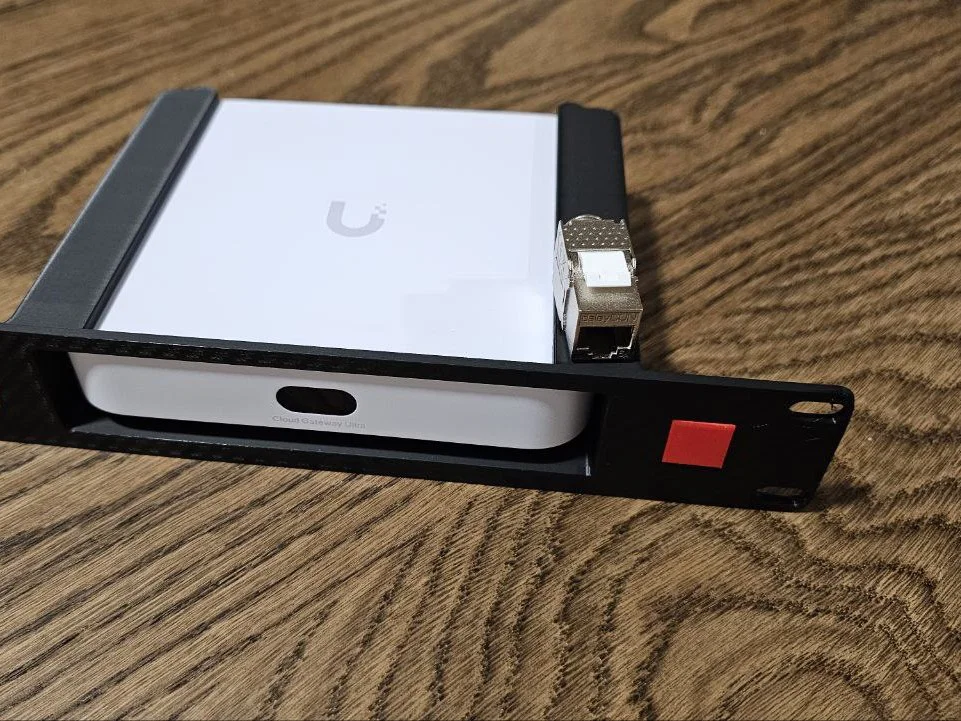

• 03/12/2024: Phiên bản V2 của giá đỡ này đã ra mắt! Giờ đây bạn có thể in mà không cần hỗ trợ (support), tốn ít vật liệu hơn và vừa vặn với thiết bị hơn bao giờ hết! Mình cũng đã bổ sung thêm phiên bản có lỗ gắn keystone để bạn có thể đi dây mạng ra phía trước nếu muốn. Phiên bản V1 vẫn sẽ được giữ lại cho những ai thích dùng bản cũ.

Linh kiện cần thiết

• 3x ốc vít M5 (Kích thước tối thiểu: 12mm, kích thước khuyến nghị: 16mm).
• 3x đai ốc lục giác M5.

Hướng dẫn lắp ráp

Lưu ý: Các module trong bài hướng dẫn này chỉ mang tính chất minh họa cho toàn bộ series sản phẩm của mình, hình ảnh có thể không hoàn toàn giống với mẫu mà bạn tải về ở trang này.

• Để lắp ráp, hãy chèn 3 con ốc vào module Phải (Right).

• Sau đó căn chỉnh cho khớp với module Trái (Left).

• Tiếp theo, lắp đai ốc lục giác vào ốc vít, dùng tua vít hoặc chìa vặn lục giác để siết lại.

• Siết ốc cho đến khi cảm thấy chắc chắn và đai ốc đã vào đúng vị trí. Sau đó, bạn có thể lắp giá đỡ vào tủ rack của mình.

Bạn thích các mô hình của mình chứ? Hãy cân nhắc mời mình một ly cà phê nhé ;)

Thông số in khuyến nghị

Hãng máy in:

Anycubic

Máy in:

Custom Mega X

Bè (Rafts):

Không bắt buộc.

Hỗ trợ (Supports):

Có.

Độ phân giải:

0.2 hoặc 0.24

Độ dày tường/vỏ (Walls/Perimeters):

Ít nhất 3 lớp. Tốt nhất là 4 lớp.

Độ phủ (Infill):

20% trở lên

Loại nhựa (Filament):

PLA+/PETG/ABS/ASA/Nylon
