Núm vặn chỉnh Rudder Trim Airbus A320 - V2
Núm vặn chỉnh Rudder Trim cho buồng lái mô phỏng dòng máy bay A320. Thiết kế 3 phần thông minh, hỗ trợ đèn nền, in dễ dàng không cần sơn. Bản V2 cải tiến độ chính xác so với núm thật trên máy bay, mang lại trải nghiệm buồng lái chân thực nhất.
Mô tả

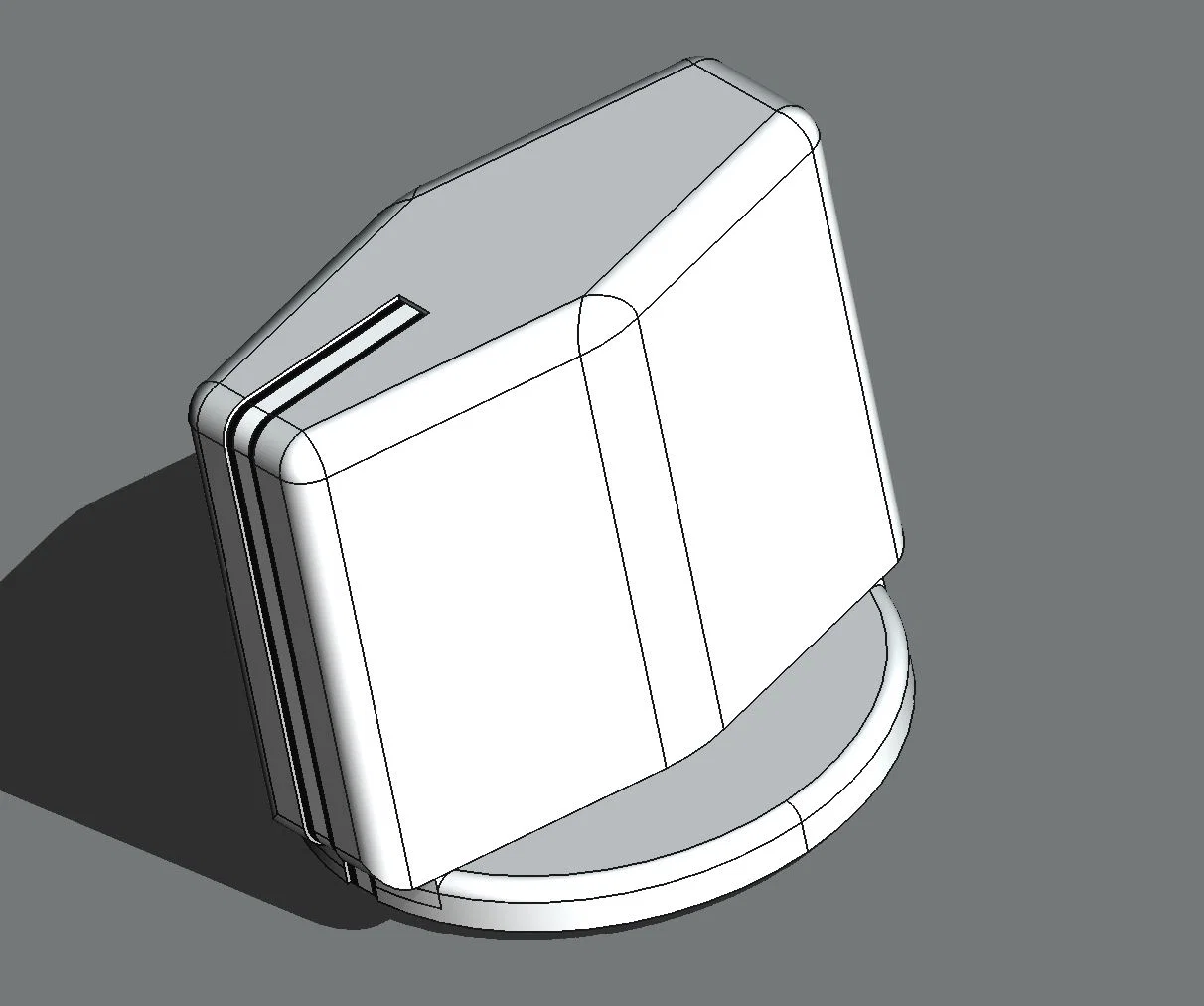

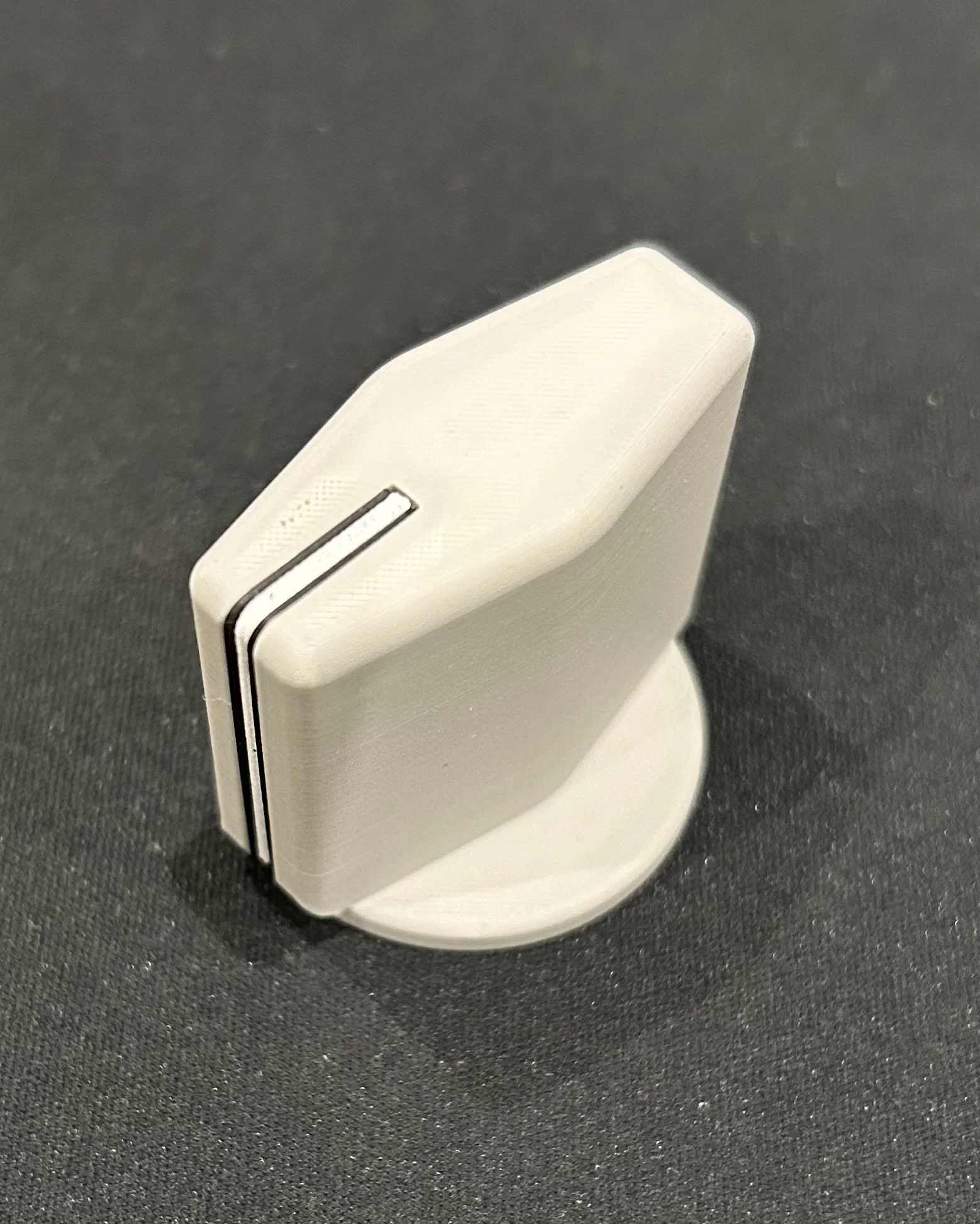

Đây là mẫu thiết kế gồm 3 phần, in xong là dùng được ngay mà không cần sơn hay xử lý hậu kỳ. Thiết kế này hỗ trợ đèn nền để làm sáng vạch chỉ báo.
- Thân núm chính: Nên in bằng nhựa PLA màu xám mờ (matte grey), hoặc bạn có thể in màu tùy ý rồi sơn lại.
- Ống dẫn sáng (Light Pipe): In bằng PLA hoặc PETG màu trắng, hoặc dùng PETG trong suốt nếu bạn muốn vạch chỉ báo có thể phát sáng.
- Viền đen: In bằng PLA màu đen mờ. File mô hình bao gồm một cặp, bạn cần tách rời và đặt nằm phẳng trên bàn in để in nhé.
Lỗ trục có đường kính 6.2mm phù hợp cho trục 6mm. Lỗ ren được thiết kế cho ốc lục giác (grub screw) M3 từ 5-10mm để cố định vào trục.
V2 - Cải tiến tinh tế giúp vạch chỉ báo mỏng hơn và sát với kích thước thực tế của núm xoay trên máy bay thật.
Thiết kế tối ưu cho đầu in 0.2mm (chiều cao lớp 0.06mm), nhưng vẫn hoạt động hoàn hảo khi in bằng đầu 0.4mm (chiều cao lớp 0.15mm). Phần thân, ống dẫn sáng và các đường viền nên để infill 100%. Vạch chỉ báo sẽ in mượt nhất nếu bạn đặt từ 10 lớp vỏ (perimeters) trở lên.
Bao gồm cả file STL và STEP.
Có thể kết hợp với công tắc xoay (Rotary Switch) hoặc cơ chế điều chỉnh rudder trim của mình tại đây:
Airbus A320 Rudder Trim Mechanism by MANTOGA | Download free STL model | Printables.com
