Cơ cấu điều chỉnh Rudder Trim Airbus A320 - V2

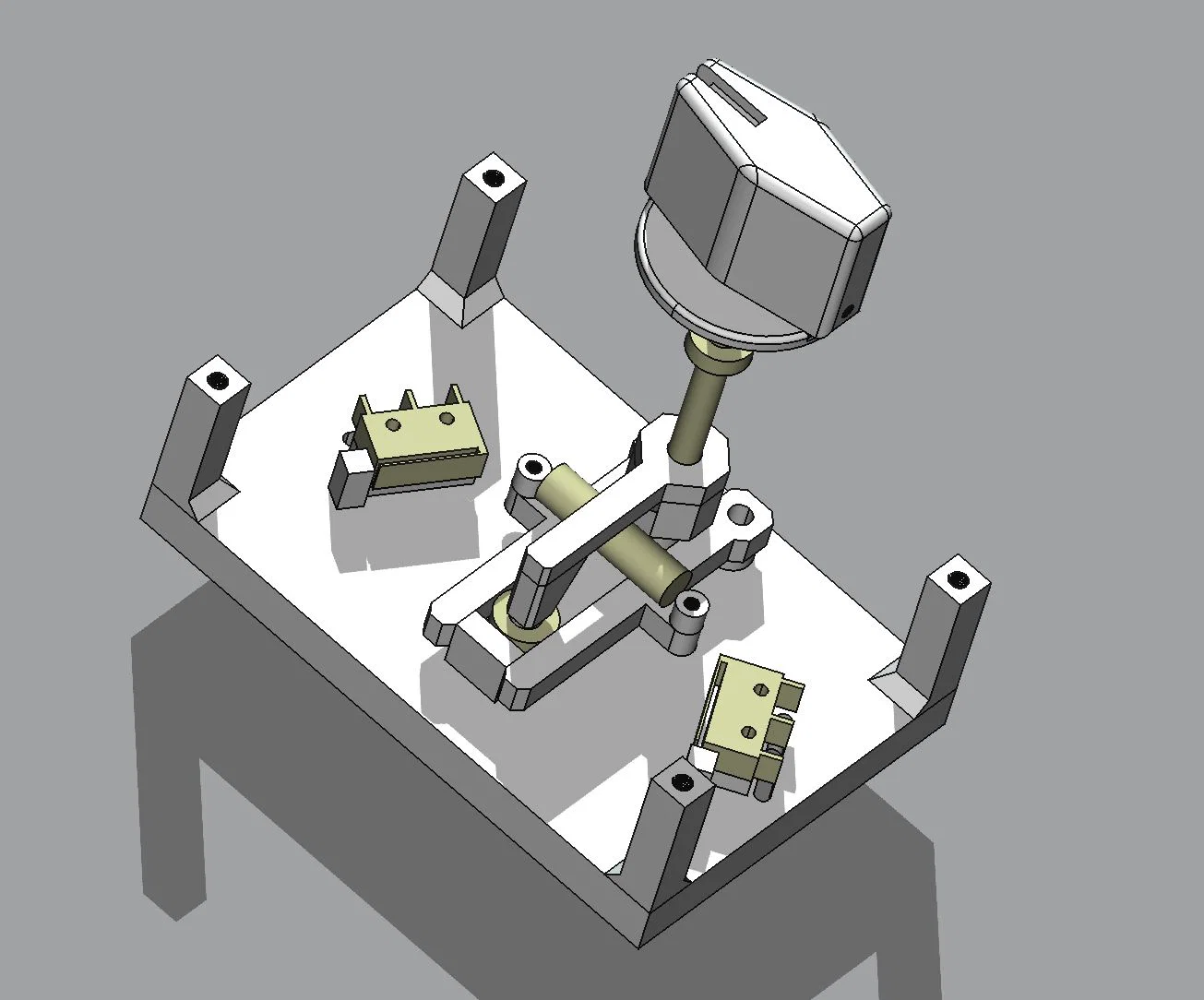

Cơ cấu giúp tạo độ chuyển động lò xo 30 độ chân thực cho núm chỉnh Rudder Trim. Hoạt động với cặp microswitch.

Thiết kế tương thích với núm chỉnh Rudder Trim của mình:

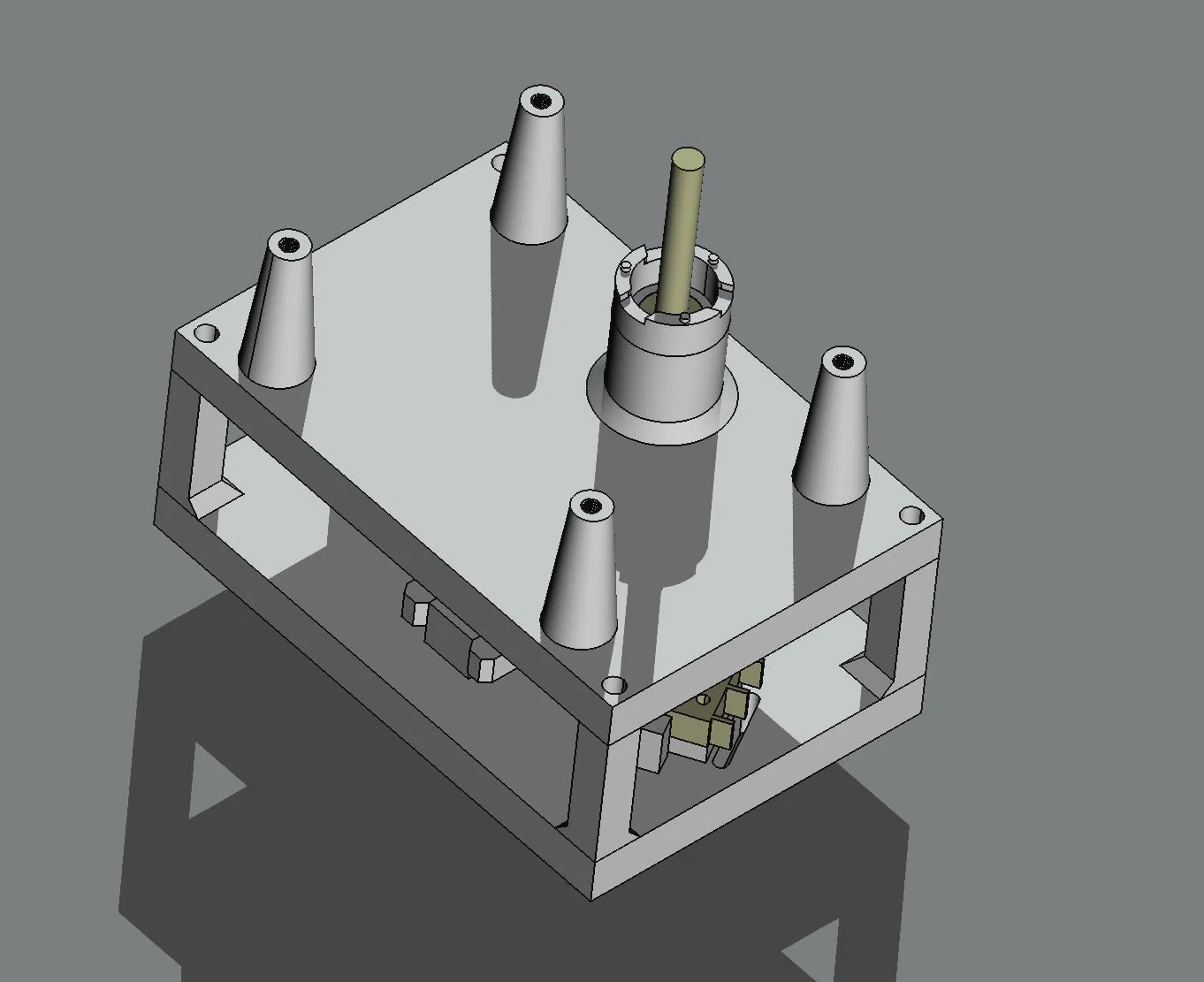

Thiết kế có khoảng cách so với bảng điều khiển để hỗ trợ việc gắn đèn nền.

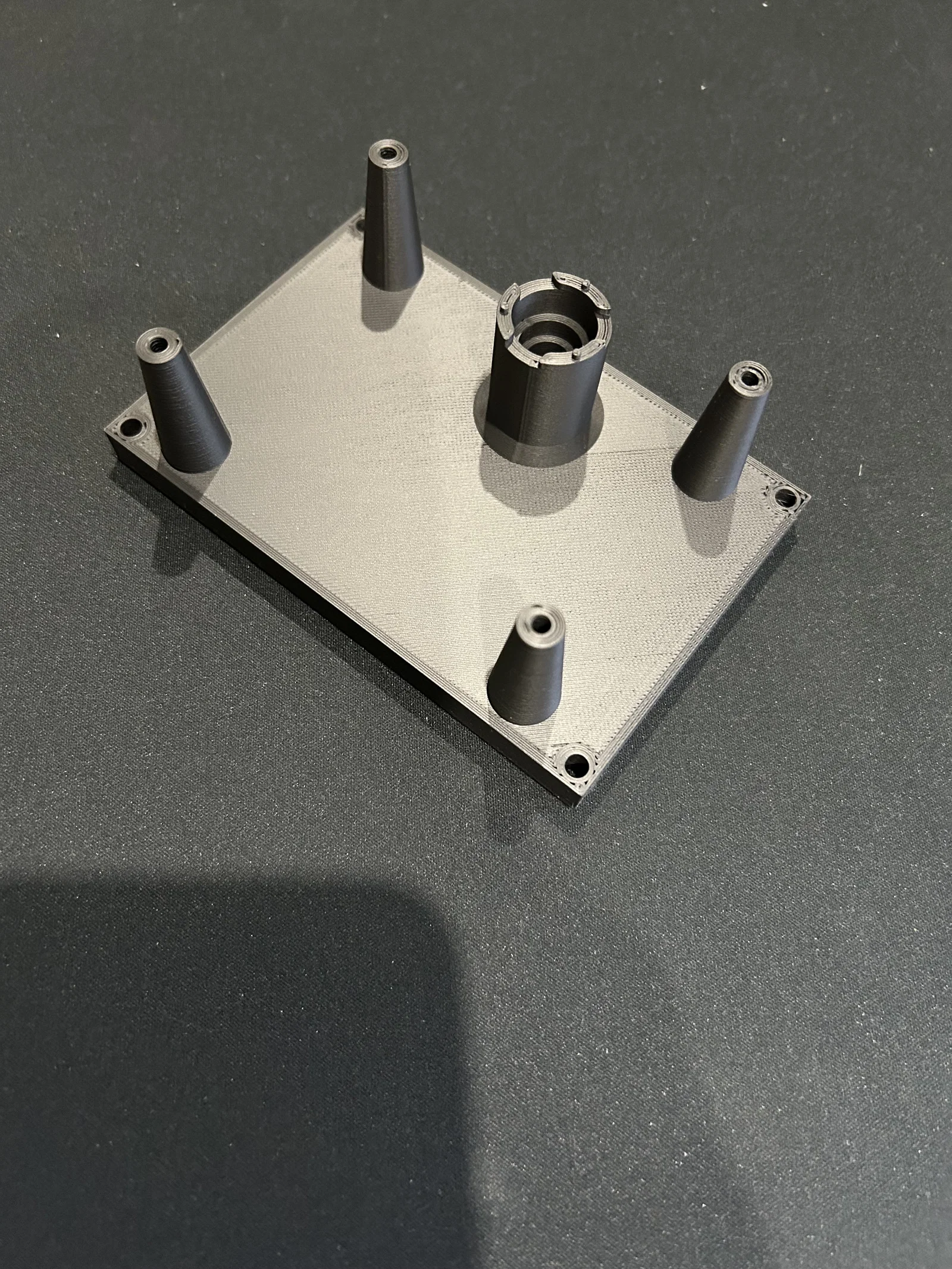

Phần đế (Base) và nắp trên (Top Cover) có thể in bằng nhựa PLA, infill 50%. Các chi tiết như Cam Arm, Cam Actuators và Lower Shaft Clamp nên in bằng PETG, infill 100% để đảm bảo độ cứng cáp.

V2 - Đã sửa đổi nắp trên để gia cố các trụ đỡ và thêm vị trí gắn LED nền. Ống dẫn sáng (Light Pipe) được sao chép từ thiết kế núm Rotary Switch.

Ống dẫn sáng in bằng nhựa PETG trong suốt, infill 100%. Sử dụng 3 bóng LED 3mm để chiếu sáng vạch chỉ báo trên núm.

Đã bao gồm file Zip chứa thiết kế PCB cho đèn LED.

Các linh kiện bổ sung cần thiết:

Thanh đồng 6mm, chiều dài 120mm (3) Vòng bi kín 12mm OD x 6mm ID x 4mm Lò xo kéo đường kính 8mm x 30mm Ốc lục giác đầu trụ M3 và M4 Ốc định vị M3 (2) Microswitch 20mm x 11mm 3 x bóng LED 3mm màu trắng ấm 1 x điện trở 150 ohm 1206 SMT
