VOID30 - Mẫu bàn phím cơ Ortholinear 30% nhỏ gọn
- Lượt tải
- 174
- Lượt thích
- 26
- Lượt coi
- 1.407
- Bản remix
- 0
- Bình luận
- 0
File 10 4,6 MB
- VOID30_Redux_-_Bottom_-_Angled_1776383768.stlSTL · 1,2 MB
- VOID30_Redux_-_Top_-_Flat_1776383769.stlSTL · 630,4 KB
- VOID30_Redux_-_Bottom_-_Angled_1776383770.stepSTEP · 315,5 KB
- VOID30_Redux_-_Top_-_Flat_1776383771.stepSTEP · 770,9 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #303890
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
Mô tả

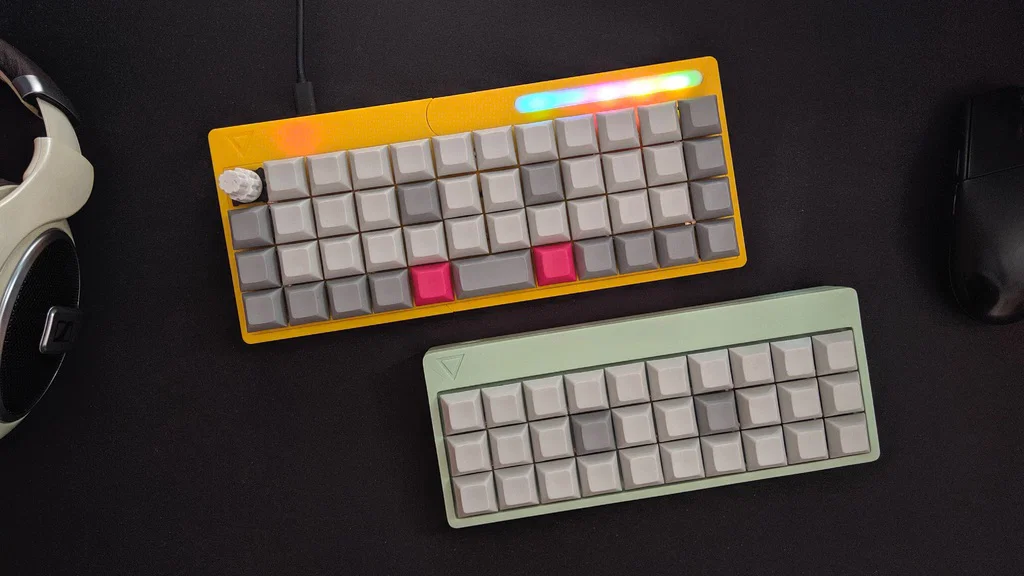

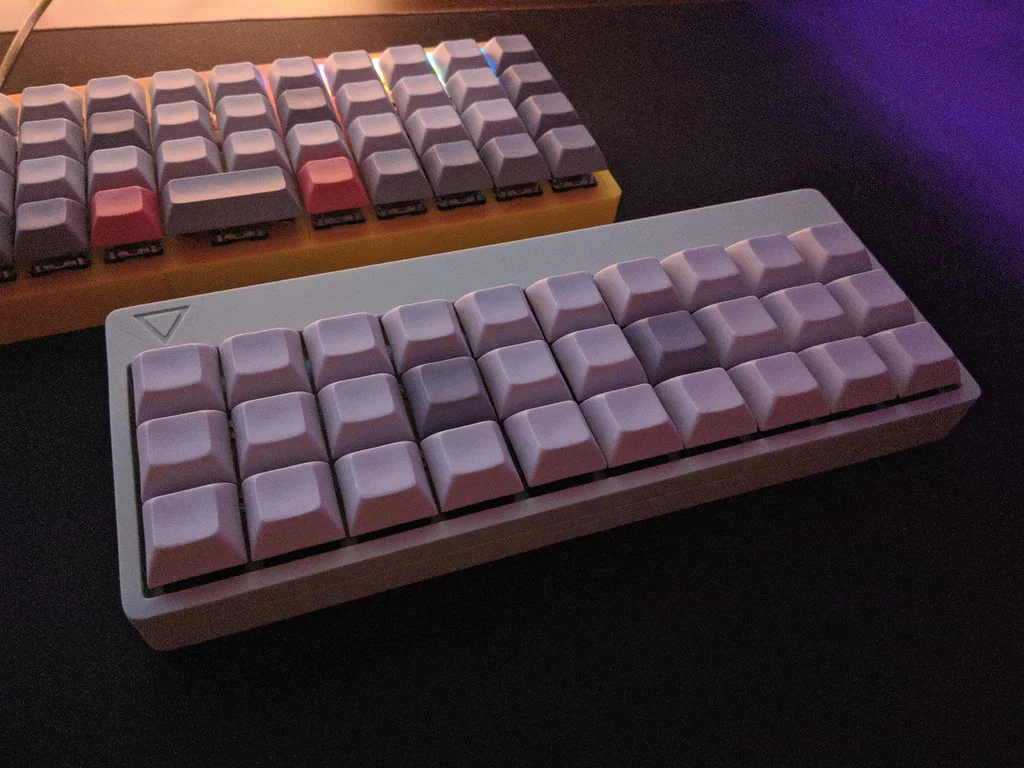

VOID30 là mẫu bàn phím cơ 30% ortholinear được đi dây thủ công (handwired), sử dụng board điều khiển Pro Micro.

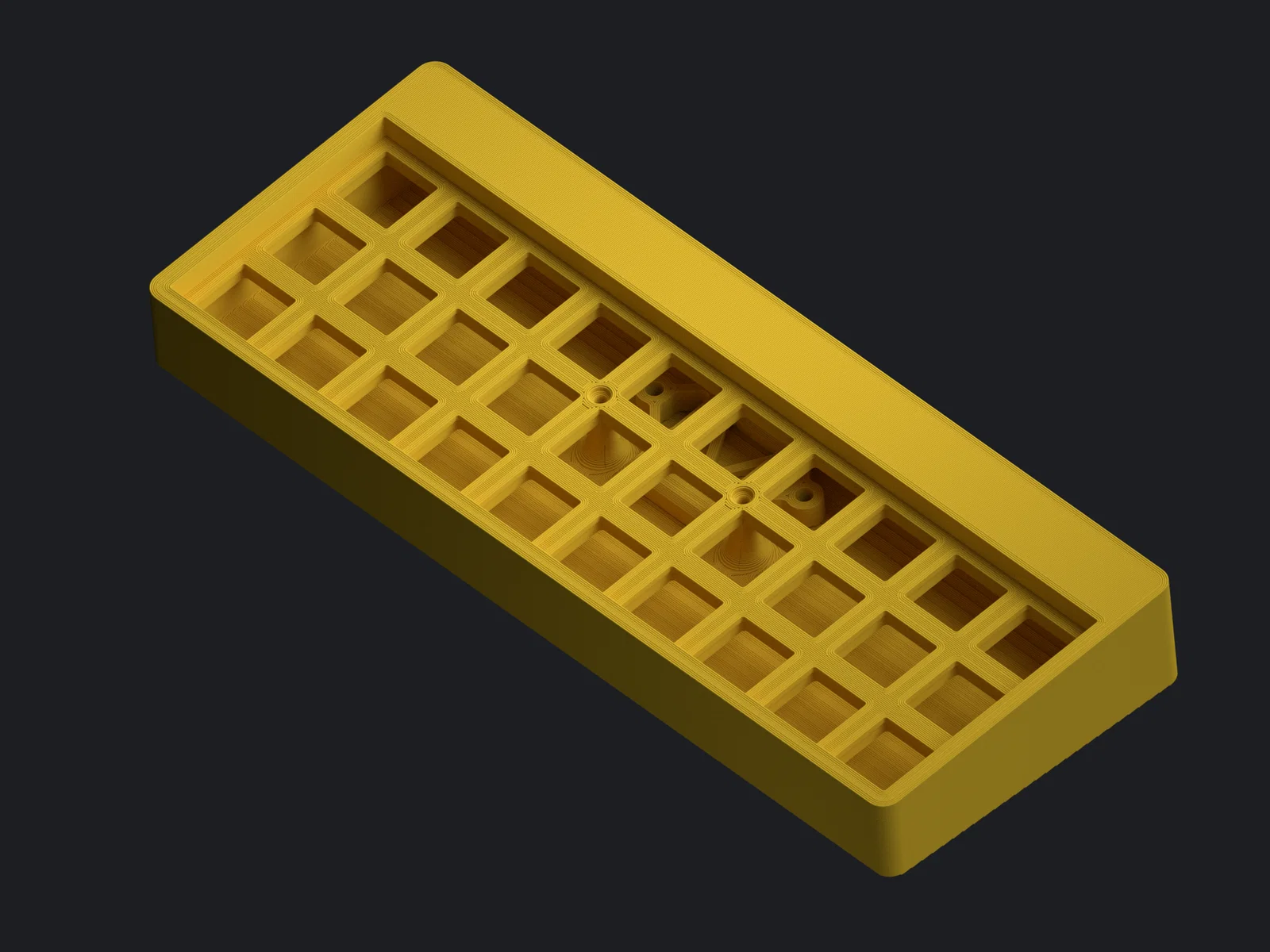

Bản thiết kế này bao gồm hai tùy chọn cho phần mặt trên của bàn phím: một bản có logo và một bản trơn không logo.
Danh sách linh kiện (Redux)
- 8 x ốc cấy nhiệt (heat inserts) M2x3x3.5 OD (aliexpress)
- 4 x ốc lục giác M2x10 (aliexpress)
- 4 x ốc đầu bằng M2x6 (aliexpress)
Danh sách linh kiện (v1)
- 4 x ốc đầu bằng M3x10 dùng cho phần vỏ trên (tme.eu/aliexpress)
- 4 x ốc lục giác M3x10 (tme.eu/aliexpress)
- Keo nến (hotglue)
Link tải STL / QMK fork
Các file được lưu trữ trên Github, bao gồm cả firmware đã biên dịch sẵn và một QMK fork chứa sơ đồ phím cơ bản cũng như hỗ trợ thử nghiệm VIA Configurator. Xem thêm thông tin chi tiết tại đây
Cập nhật
- 31.01.2024 - Bổ sung các file mô hình .step cho phiên bản Redux
- 14.06.2023 - Bổ sung các mô hình Redux, đế gắn controller dạng module, phụ kiện M2 và ốc cấy đồng
- 16.03.2020 - Thêm một đường bo góc nhỏ bên trong
- 14.03.2020 - Điều chỉnh nhỏ các khớp hướng dẫn bên trong để phần vỏ trên và dưới khớp nhau hơn; tăng diện tích bề mặt các lỗ bắt ốc cho phần vỏ trên
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 10
- Tổng dung lượng
- 4,6 MB
- File lớn nhất
- 1,2 MB
