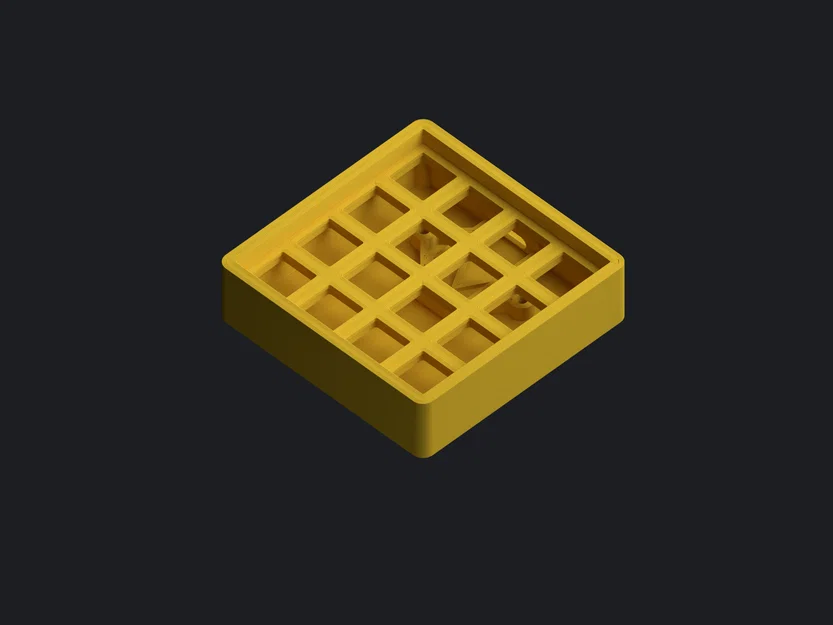

VOID16 Macropad - Bàn phím cơ handwired 4x4 tùy chỉnh
- Lượt tải
- 340
- Lượt thích
- 64
- Lượt coi
- 1.567
- Bản remix
- 0
- Bình luận
- 0
File 15 4,1 MB
- VOID16_Redux_-_Bottom_-_Angled_1776383768.stlSTL · 837,8 KB
- VOID16_Redux_-_Bottom_-_Flat_1776383770.stlSTL · 751,1 KB
- VOID16_Redux_-_Top_-_Flat_1776383770.stlSTL · 330,4 KB
- VOID16_Redux_-_Bottom_-_Angled_1776383772.stepSTEP · 251,1 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #303889
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
Mô tả

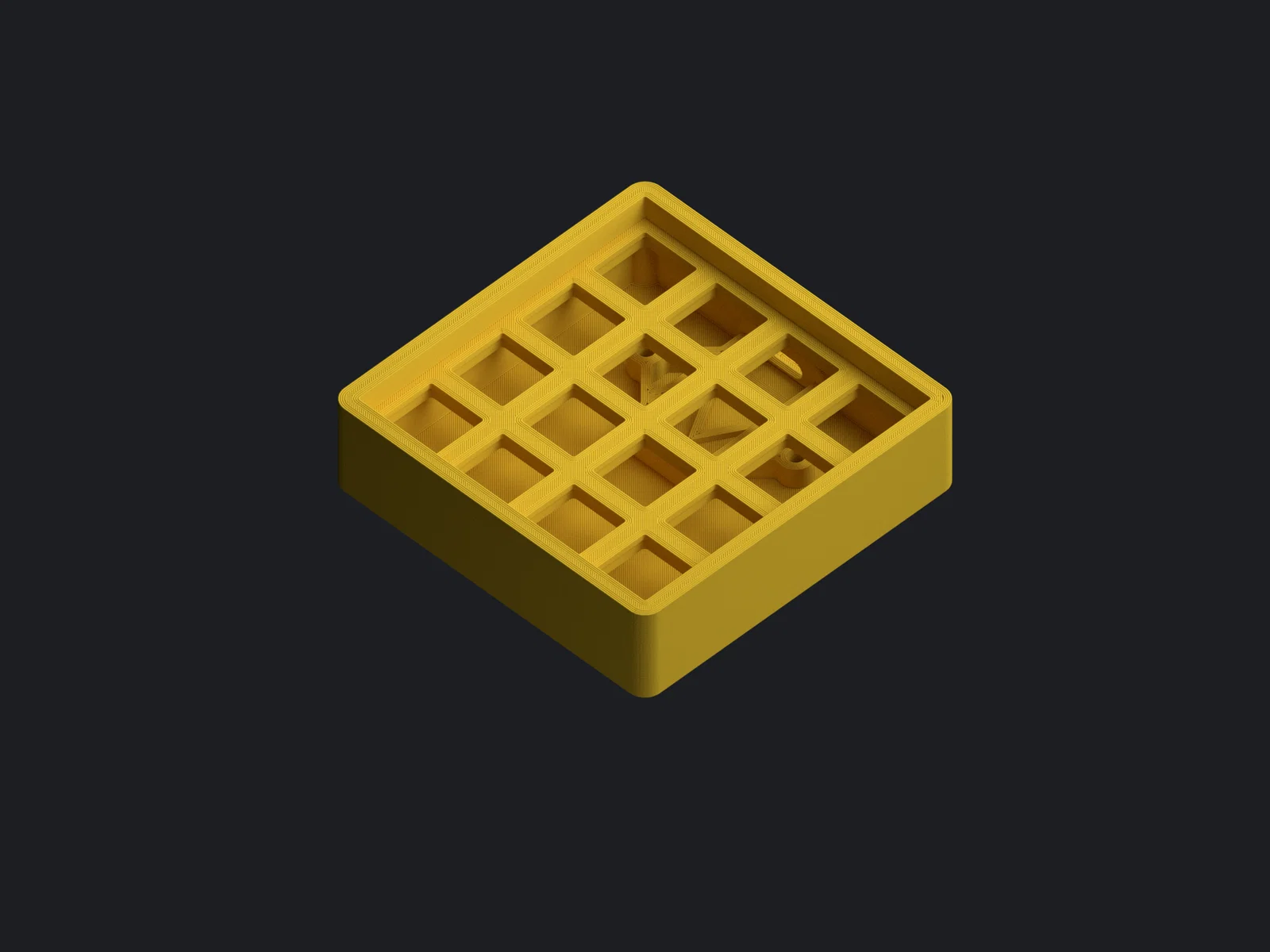

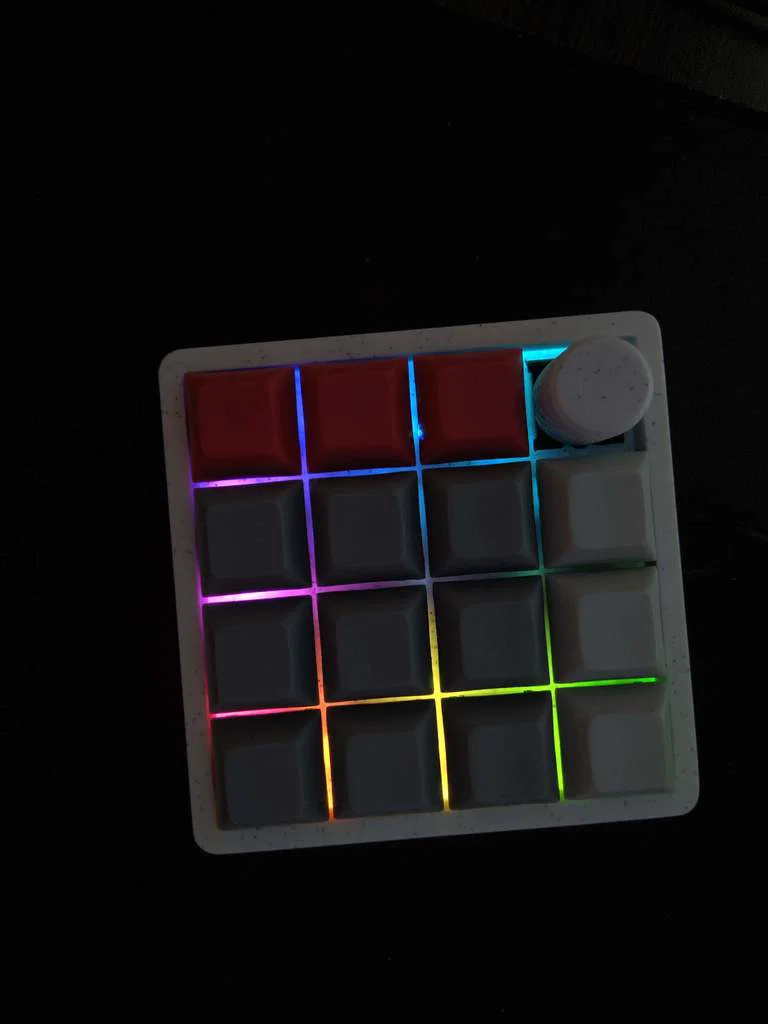

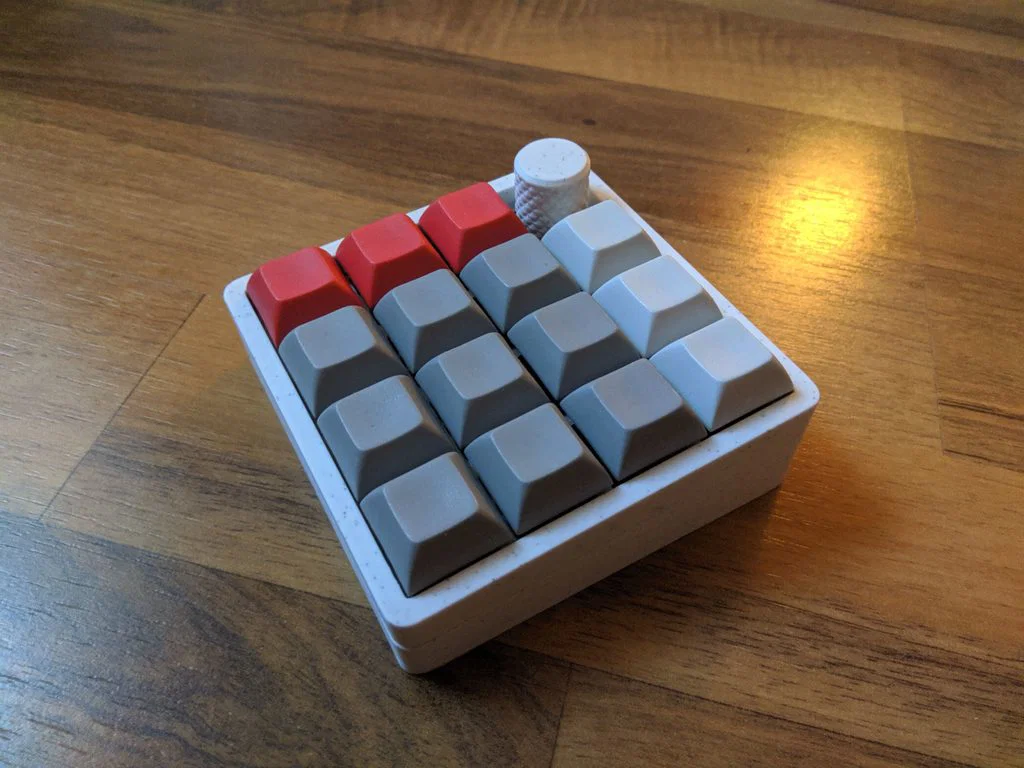

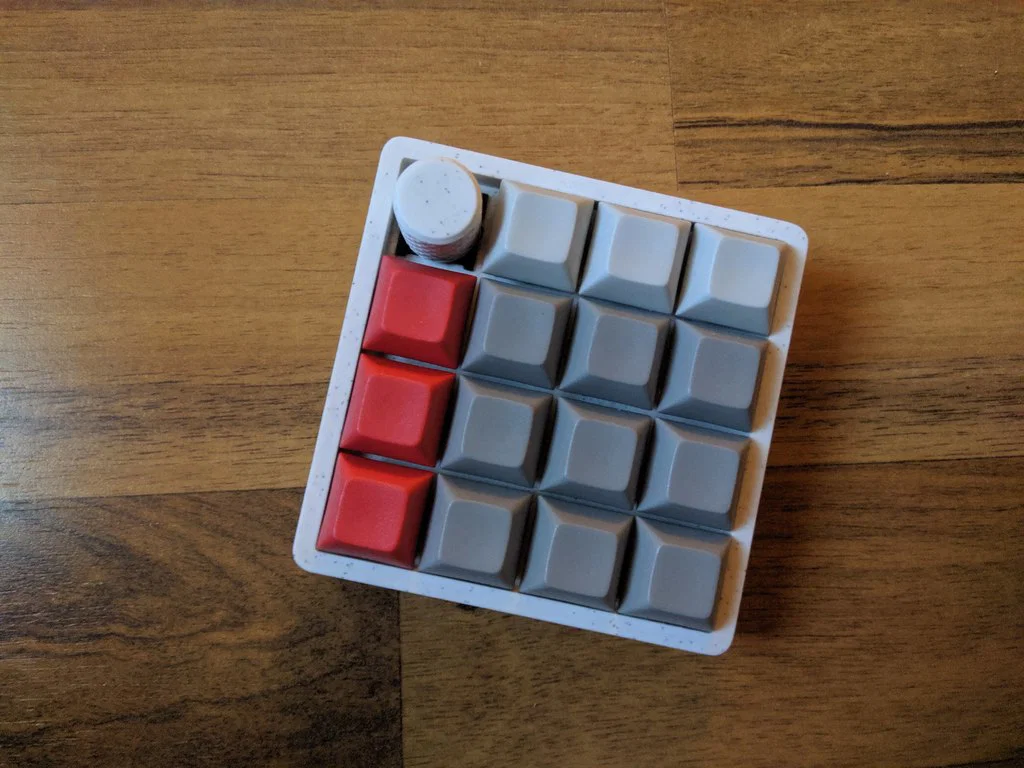

VOID16 Macropad là loại bàn phím phụ 4x4 được đi dây thủ công (handwired), sử dụng board điều khiển Pro Micro.
Danh sách linh kiện (BOM) phiên bản Redux
- 6 x Ốc cấy nhiệt (heat inserts) M2x3x3.5 OD (aliexpress)
- 4 x Ốc đầu lục giác M2x10 (aliexpress)
- 2 x Ốc đầu bằng (countersunk) M2x6 (aliexpress)
Danh sách linh kiện phiên bản v1
- 4 x Bulong đầu lục giác M3x10 (tme.eu/aliexpress)
- Keo nến (hotglue)
File STL / QMK fork
Các file được lưu trữ trên Github, kèm theo file firmware đã biên dịch sẵn và một QMK fork chứa bản keymap cơ bản cùng hỗ trợ thử nghiệm cho VIA Configurator. Xem thêm thông tin tại đây
Cập nhật
- 31.01.2024 - Bổ sung các file mô hình .step cho bản Redux
- 14.06.2023 - Bổ sung các mô hình Redux, ngàm gắn board điều khiển dạng module, linh kiện chuẩn M2 và ốc cấy đồng
- 14.04.2020 - Tăng nhẹ độ dày thành vỏ quanh các lỗ bắt ốc
- 28.03.2020 - Thêm layout thay thế theo yêu cầu của u/dgooglr
- 16.03.2020 - Thêm một đường vát (fillet) nhỏ ở mặt trong
- 14.03.2020 - Điều chỉnh nhỏ ở các rãnh định vị bên trong để lắp ráp vỏ trên và dưới khít hơn; tăng diện tích tiếp xúc của các lỗ bắt ốc trên phần vỏ phía trên.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 15
- Tổng dung lượng
- 4,1 MB
- File lớn nhất
- 837,8 KB
