Case bàn phím Sweep Bling LP không dây (Thiết kế 3 phần)

Tác giả void

Lượt tải
137
Lượt thích
20
Lượt coi
1.237

File 2 3,4 MB

  • sweep_bling_lp_1776370992.3mf3MF · 711,3 KB
  • sweep_bling_lp_1776370993.stepSTEP · 2,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

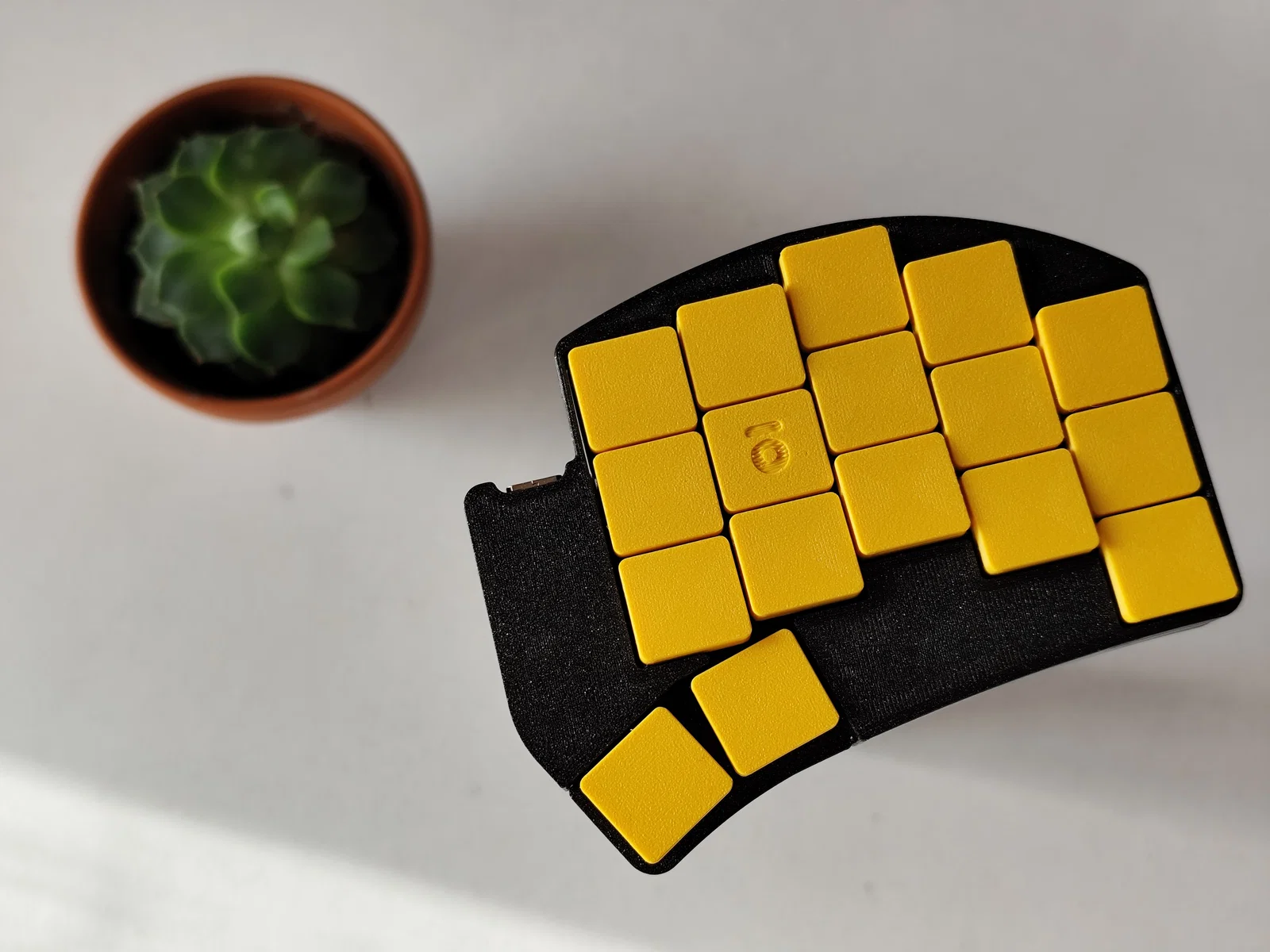

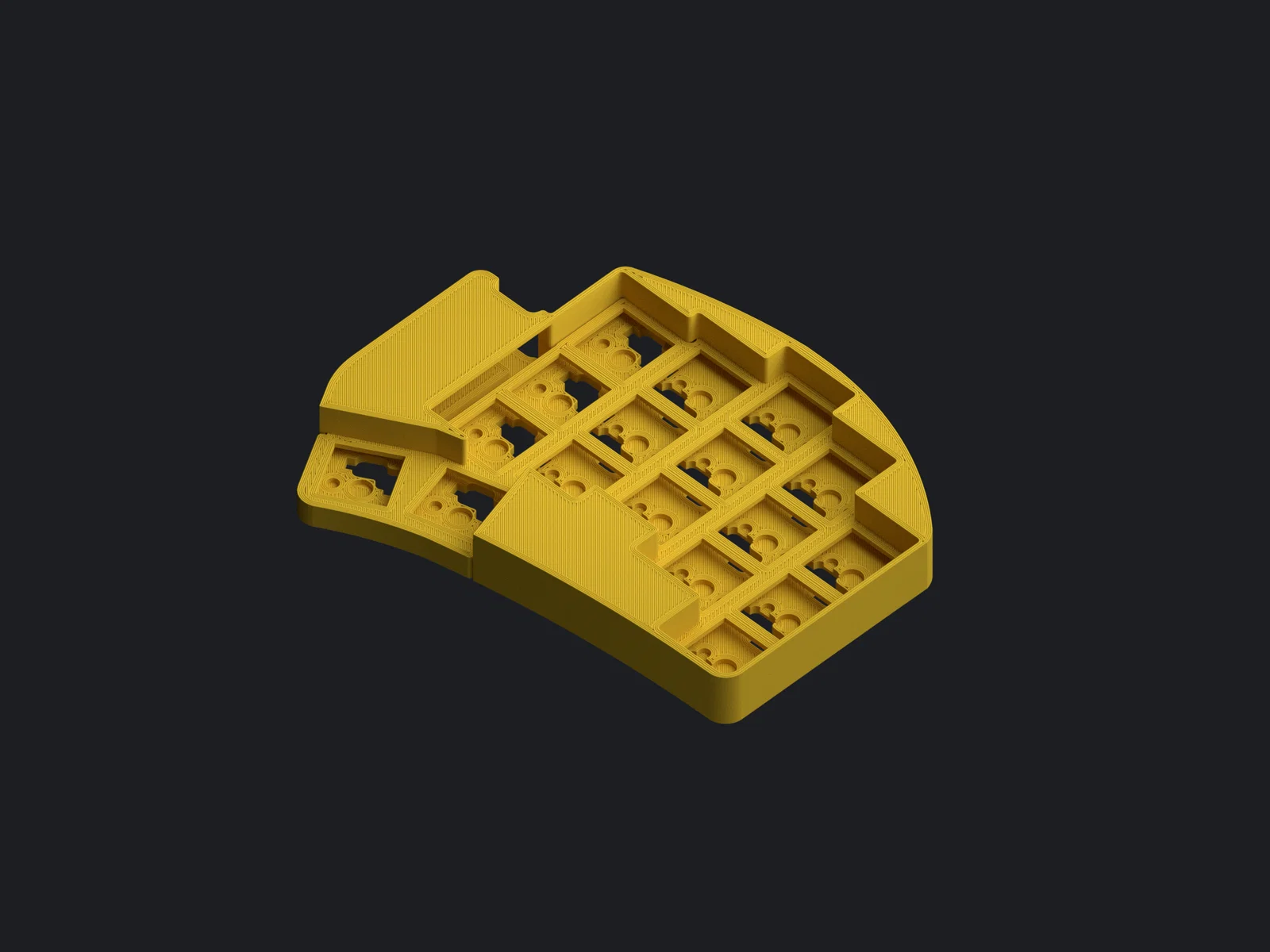

Vỏ case ba phần không dây cho Sweep Bling LP được lấy cảm hứng từ TOTEM của geist. Khi không gắn thêm chân đế (bumpons), case vẫn giữ nguyên chiều cao tổng thể như khi build PCB trần. Case được chia làm ba phần: phần trên, plate gắn switch và plate đáy. Mỗi phần được kết nối với nhau bằng 4 con ốc vặn trực tiếp vào nhựa - bạn nhớ cẩn thận khi siết ốc nhé. Tổng cộng cần 16 ốc M2x5mm đầu bằng để lắp ráp cho cả hai bên. Được tối ưu cho nozzle .4mm, phần trên và plate gắn switch sẽ được in úp mặt xuống, còn plate đáy in theo hướng thông thường. Mình khuyên bạn nên tăng số lớp top/bottom để tránh bị thưa infill ở plate gắn switch và plate đáy, ngoài ra không cần cài đặt in đặc biệt nào khác. Bản in trên hình được thực hiện bằng nhựa Prusament Galaxy Black PETG, sử dụng keycap của eiga bằng nhựa Prusament Mango Yellow PETG. Lưu ý: * không phù hợp cho bản build có dây * nút reset không thể tiếp cận (nếu hàn cứng nó sẽ bị cấn vào plate gắn switch) * thường sẽ vừa với pin li-po 301230 bên dưới controller gắn socket (sử dụng chân cắm độ cao trung bình). Cập nhật: * 05/12/2024 - đã thêm các đường cắt/rãnh dẫn ở plate đáy giúp bạn dễ dàng dùng nhíp mũi nhọn tiếp cận chân reset/ground của controller (có thể cần luồn kẹp giấy qua rãnh trước khi lắp plate).

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
2
Tổng dung lượng
3,4 MB
File lớn nhất
2,7 MB
