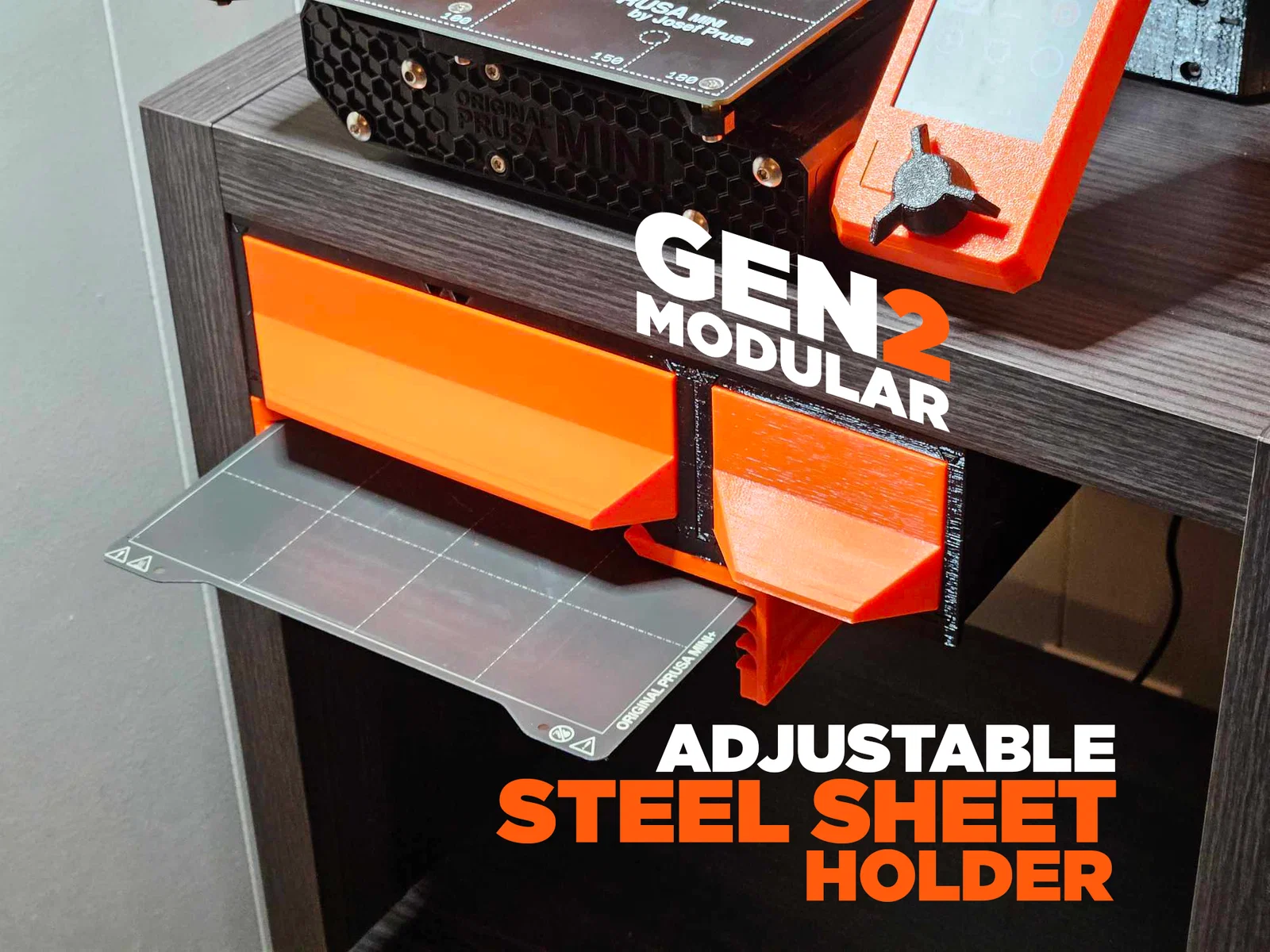

Giá đỡ tấm thép GEN2 có thể điều chỉnh
Giải pháp lưu trữ tấm thép theo dạng mô-đun, cho phép anh em điều chỉnh linh hoạt chiều rộng và chiều sâu, cực kỳ tiện lợi cho các máy in như Prusa Mini hay Ender 3. Sản phẩm tương thích tốt với hệ thống ray GEN2.
Mô tả

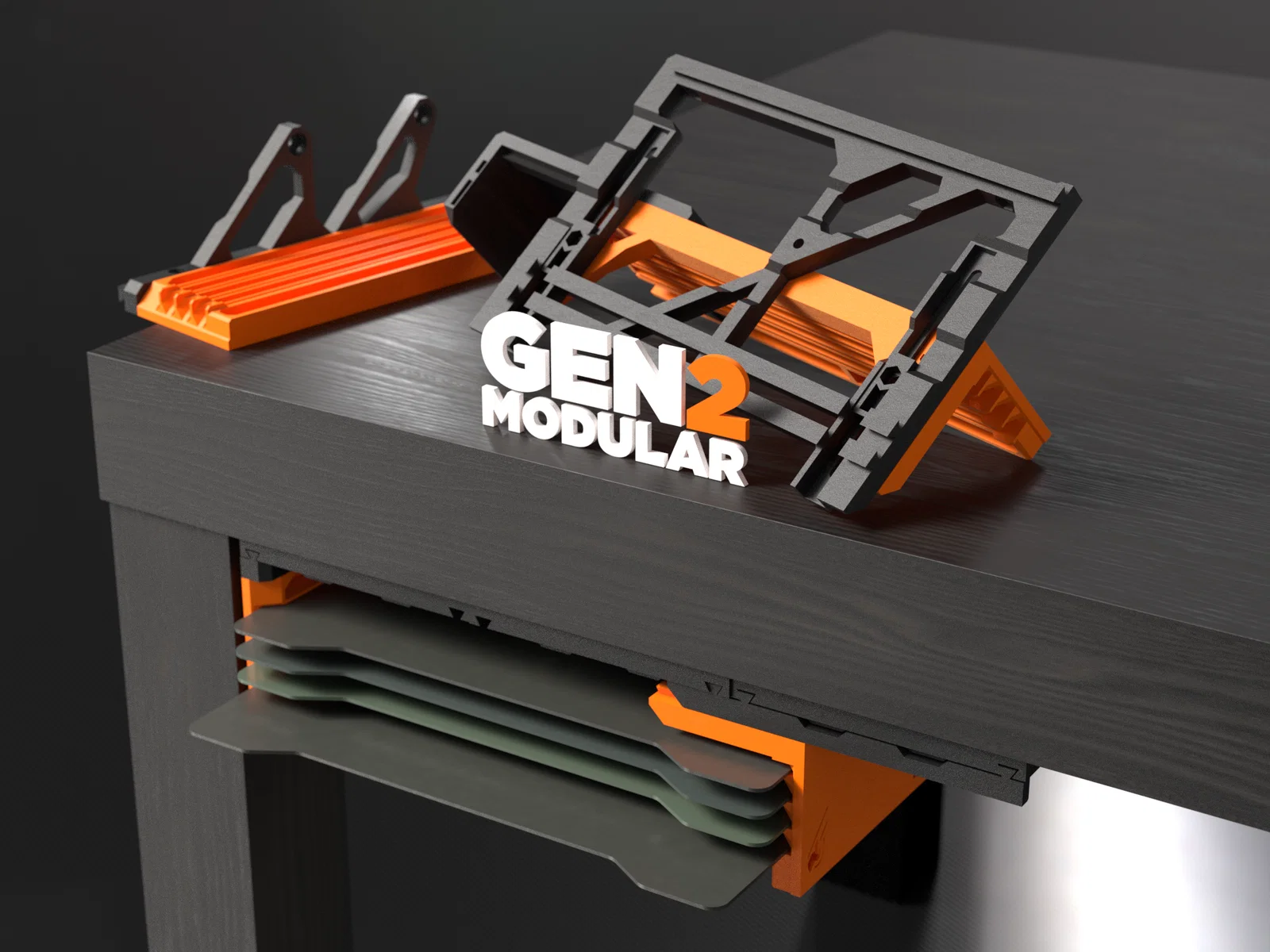

Giải pháp mô-đun giúp lưu trữ các tấm thép bên dưới tủ hoặc mặt bàn của anh em. Phiên bản này có thể ĐIỀU CHỈNH HOÀN TOÀN theo chiều rộng và chiều sâu.
Kích thước tấm in được hỗ trợ
Ví dụ: Prusa Mini, Creality Ender 3
Kích thước tấm tối thiểu: 175mm rộng x 160mm sâu Kích thước tấm tối đa: 245mm rộng x 235mm sâu
Nếu anh em dùng Prusa MK3/MK4 hoặc Bambu X1/P1P thì hãy dùng GEN2 Steel Sheet Holder V2 tại đây
Nếu máy in của anh em lớn hơn nữa thì tham khảo GEN2 Adjustable Steel Sheet Holder XL
Mẫu này nằm trong hệ thống ray mô-đun GEN2 của mình, tương thích, có thể xếp chồng và thay thế linh hoạt. Mẫu này kết hợp rất tốt bên dưới ngăn kéo lưu trữ GEN2. Nếu anh em dùng máy in nhỏ hơn, cũng tương thích hoàn toàn.
PHẦN CỨNG • Tuốc nơ vít • Vít gỗ đầu chìm: (Hệ mét: 4x25mm đến 4x16mm) hoặc (Hệ SAE: #6 hoặc #8 dài tối đa 1 inch) • Mũi khoan có đường kính nhỏ hơn vít gỗ • Bút, bút đánh dấu hoặc dụng cụ vạch dấu • Nam châm (Tùy chọn): 10x5x2mm hoặc 10x2mm • Đai ốc M3 • Vít M3 loại M3x8 - M3x10
HƯỚNG DẪN
XEM VIDEO PHÍA TRÊN ĐỂ BIẾT HƯỚNG DẪN CHI TIẾT
Lưu ý: Anh em có thể gắn thêm nam châm vào các khe trượt để tạo lực hút nhẹ, giúp giữ các tấm thép cố định chắc chắn hơn.
LẮP ĐẶT RAY (NẾU CẦN)
• Giá đỡ GEN2 này yêu cầu 3 đơn vị ray. Cách dễ nhất là in thêm một thanh Gen2 Rail Double và một thanh Gen2 Rail Single.
• Sử dụng khuôn mẫu để đánh dấu vị trí lỗ trên bề mặt cần lắp.
• Khoan tại các vị trí đã đánh dấu bằng mũi khoan nhỏ hơn đường kính vít gỗ.

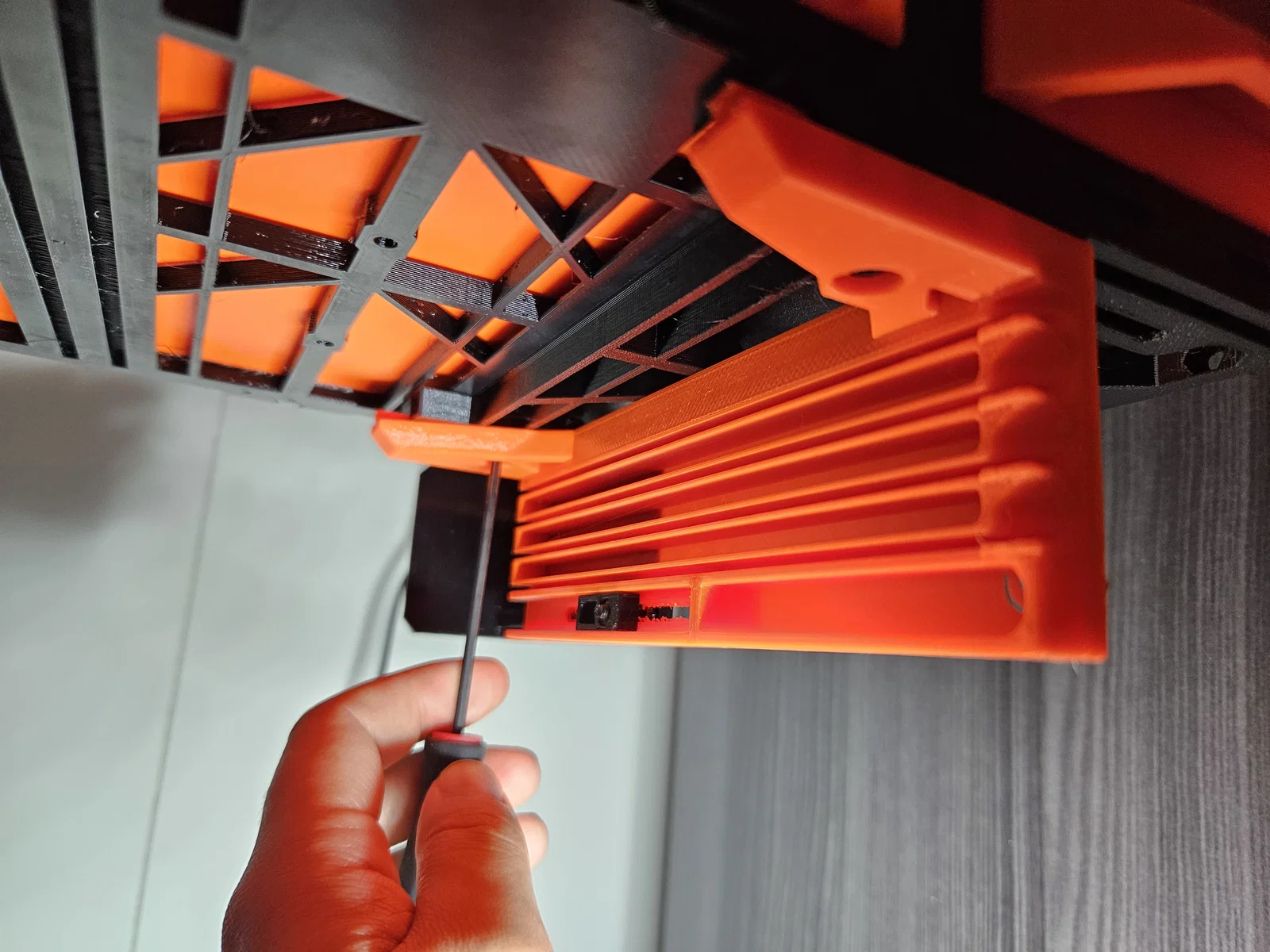

• Chuẩn bị ray bằng cách lắp đai ốc M3 vào các lỗ lục giác. Anh em có thể dùng vít M3 để cố định đai ốc vào vị trí.
• Lắp ray bằng vít gỗ, dùng ít nhất 4 vít ở các góc ngoài cho thanh đơn và 6 vít cho thanh đôi. (Có thêm lỗ chờ nếu anh em định xếp chồng nhiều hơn 2 tầng hoặc chứa vật nặng hơn bình thường).
DÀNH CHO NGƯỜI ỦNG HỘ
Anh em có quyền truy cập vào file CAD Fusion 360 gốc
THIẾT LẬP IN KHUYÊN DÙNG
Nhựa in: PLA (PETG hoặc ABS cho nhu cầu chịu lực tốt hơn) Kích thước vòi phun (Nozzle): 0.4mm Chiều cao lớp in: 0.2-0.35mm Độ lấp đầy (Infill): 10-20%
CÁC MẪU IN TƯƠNG THÍCH VỚI GEN2
Ngăn kéo lưới GEN2
Ngăn kéo Gridfinity GEN2
Ngăn kéo linh kiện GEN2
Ngăn kéo mỏng GEN2
Ngăn kéo mô-đun GEN2
Ngăn kéo nghiêng mô-đun GEN2
Ngăn kéo nghiêng lớn mô-đun GEN2
Thùng lưu trữ lớn GEN2
