GEN2 Open Bin Lack Drawers – Ngăn kéo mở phía trước cho bàn IKEA Lack

JERRARI3D.com

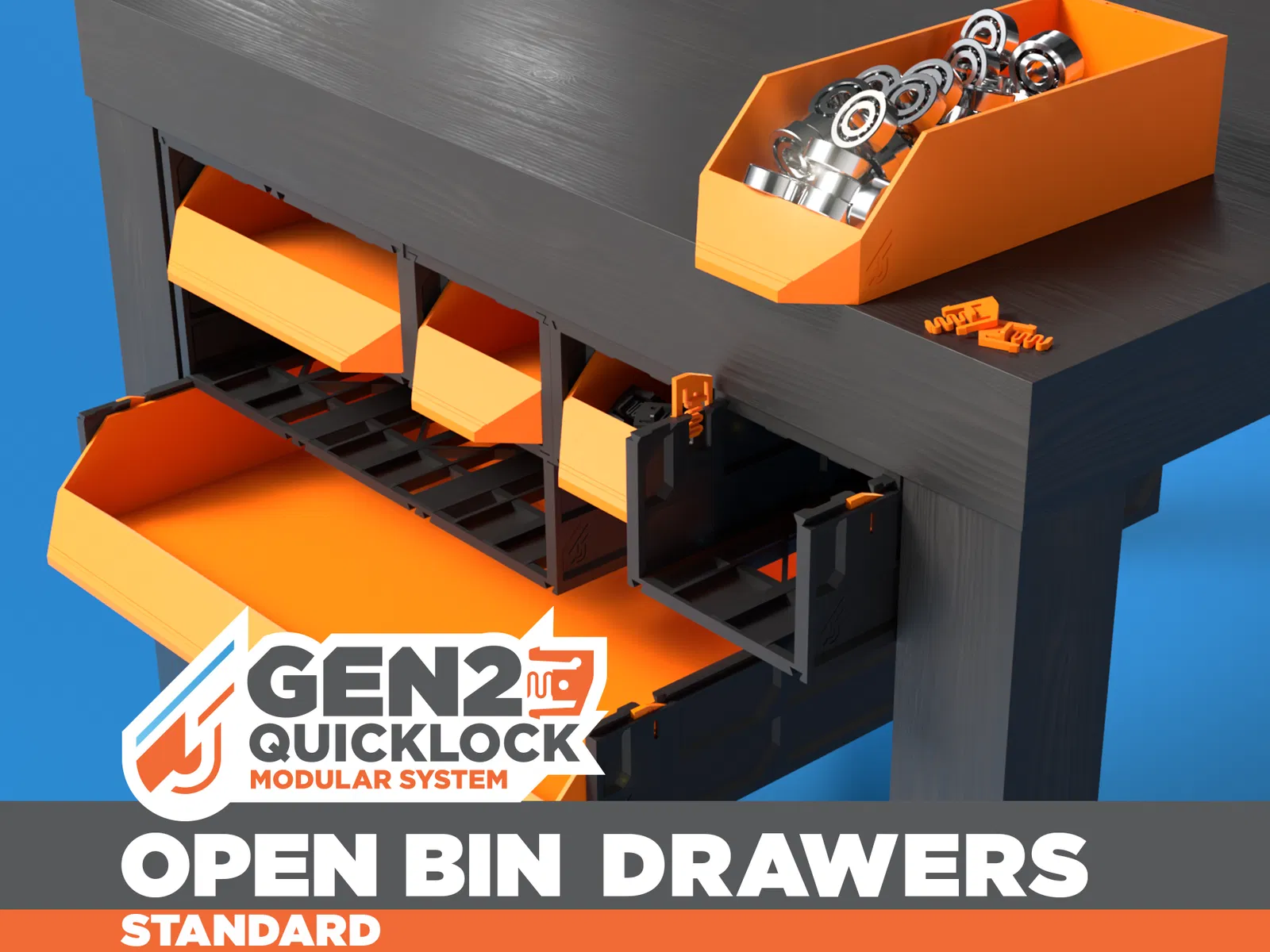

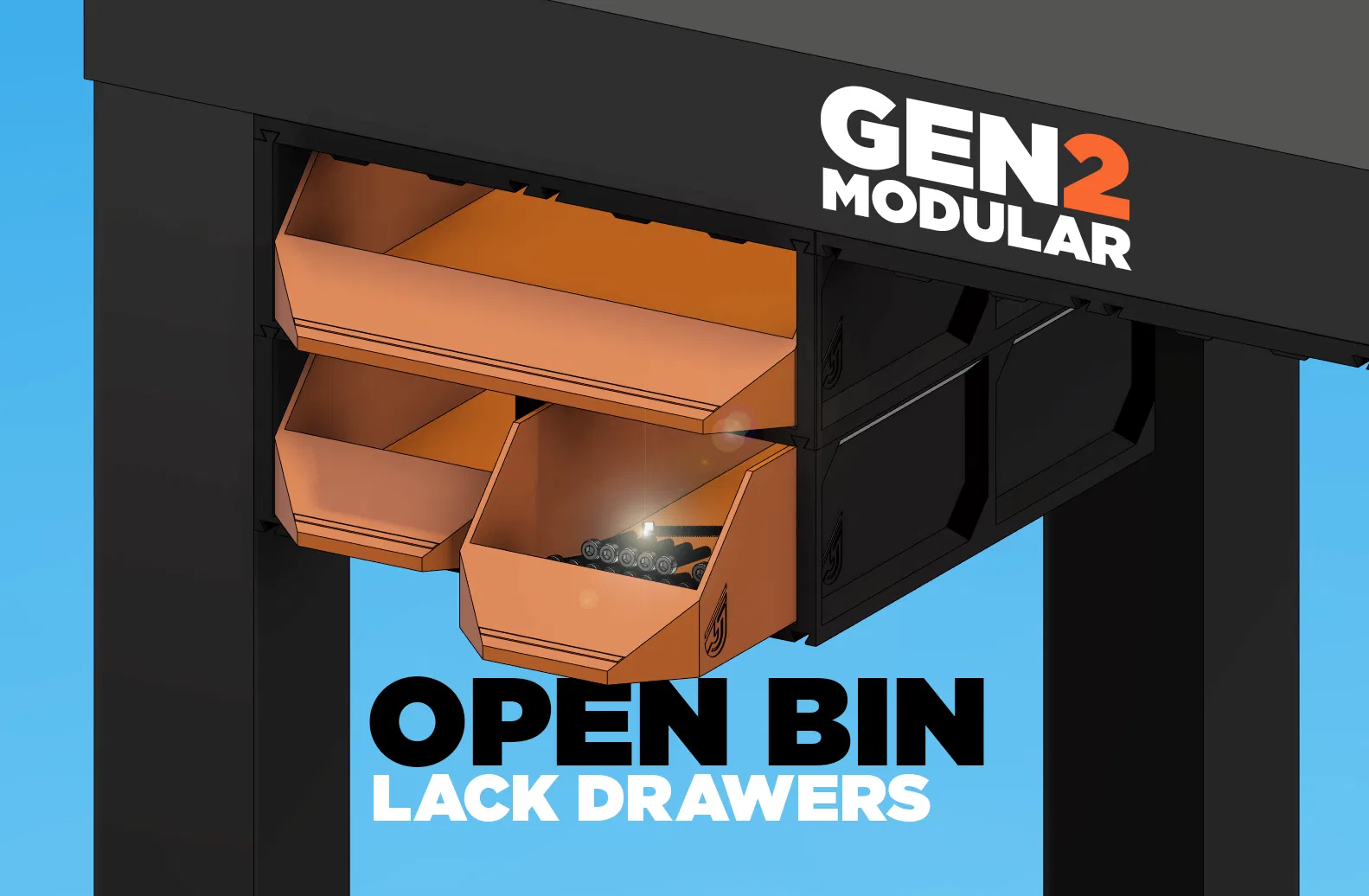

GEN2 Open Bin Lack Drawers là một phần của GEN2 Modular Storage System do mình thiết kế, với cách lắp đặt được đơn giản hoá, cho phép bạn sắp xếp lại và tuỳ biến bố cục chỉ trong vài phút.

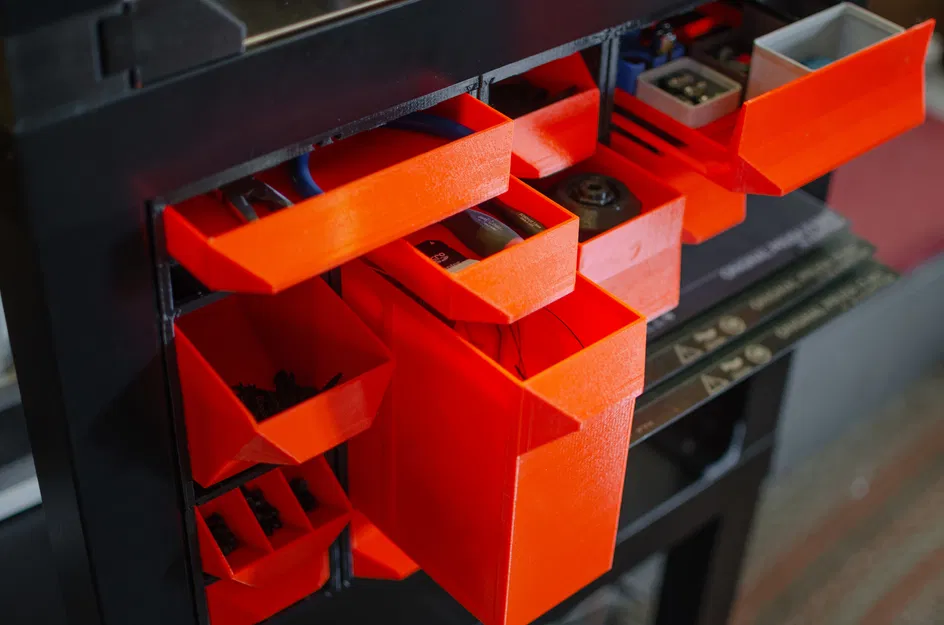

Điểm khác giữa GEN2 Open Bins và các Lack drawers tiêu chuẩn là phần mở ở phía trước. Tính năng này giúp bạn lấy nhanh và dễ hơn các món đồ nhỏ bên trong, như

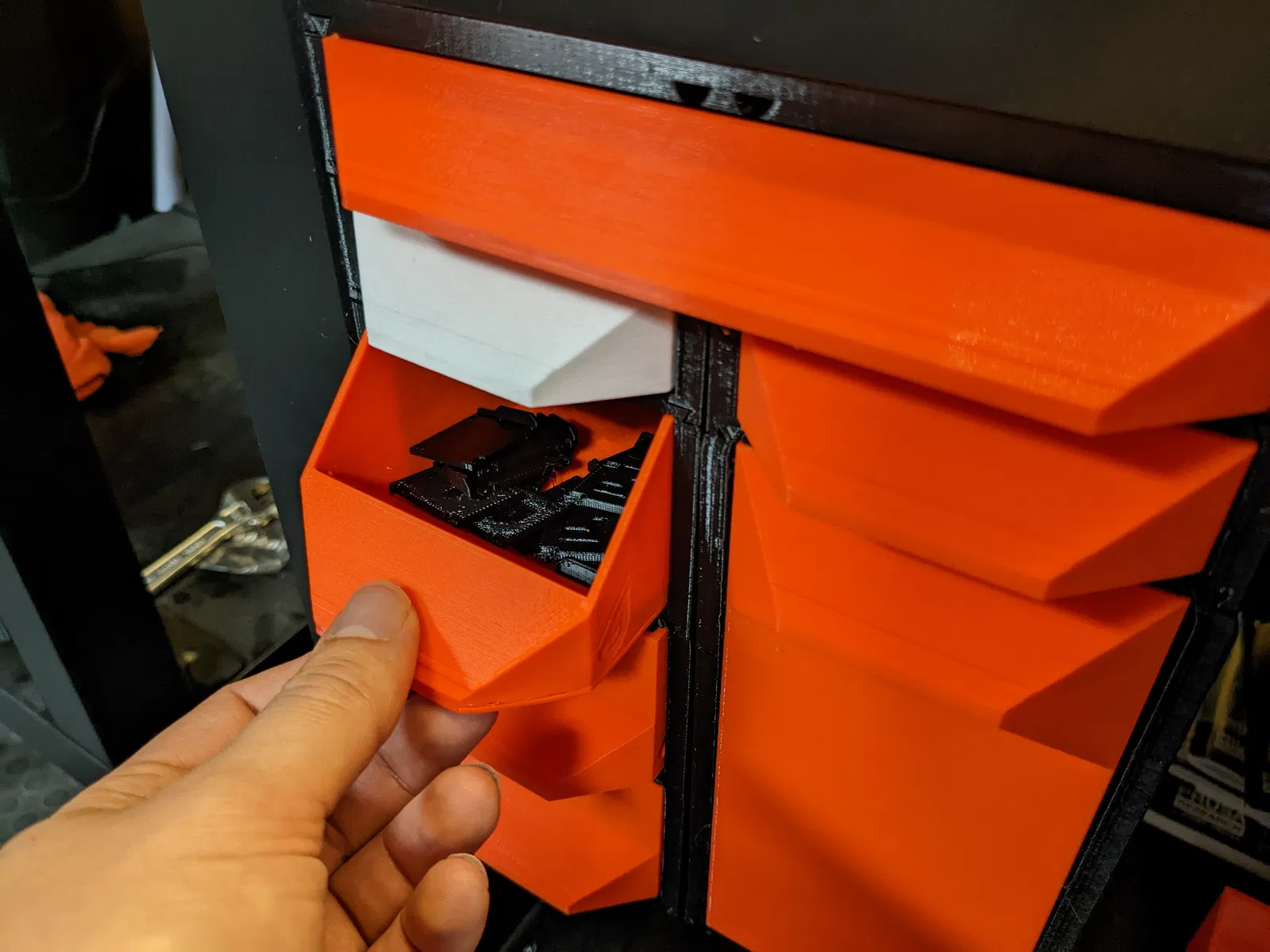

ốc/vít hoặc linh kiện nhỏ. Đáy ngăn kéo được thiết kế dốc lên hướng về phía miệng mở để hỗ trợ trượt đồ ra ngoài qua khe. Phần mở này còn có chức năng phụ như một “cửa sổ” để nhìn thấy đồ bên trong ngăn kéo mà không nhất thiết phải dán nhãn.

Ban đầu được thiết kế cho “Original Prusa i3 MK3 ENCLOSURE…”, nhưng Lack drawers sau đó được dùng rộng rãi trên nhiều bàn làm việc, workbench và các loại bàn khác nữa. Giờ với thiết kế rail của Gen2, bạn có thể đổi/hoán chuyển các cụm lưu trữ giữa các khu vực làm việc rất nhanh.

Giới thiệu GEN2 QuickLock!

Tính năng:
• Gen2 rails giúp việc hoán đổi nhanh hơn, dễ hơn và kết hợp được nhiều thiết kế trong Gen2 Storage System.
• Lack Drawers cũng có tuỳ chọn khe gắn nam châm để ngăn kéo “hít” vào đúng vị trí với tiếng “Click” đã tai.
• Drawer stoppers giúp ngăn kéo không “tấn công” bàn chân bạn.
• Thiết kế tối ưu cho loại wood screw lớn hơn và dễ lắp hơn so với thiết kế Lack enclosure drawer bản gốc.

PHẦN CỨNG (HARDWARE)
• Tua vít (Screwdriver)
• Vít gỗ đầu chìm (Countersunk woodscrews): (Hệ metric: 4x25mm đến 4x16mm) hoặc (Hệ SAE: #6 hoặc #8 dài tối đa 1")
• Mũi khoan có đường kính nhỏ hơn vít gỗ
• Bút bi, bút lông, hoặc Scratch Awl
• Nam châm (Tuỳ chọn): 10x5x2mm hoặc 10x2mm
• Đai ốc M3 (M3 nuts)
• Vít M3: M3x6 - M3x10

HƯỚNG DẪN (INSTRUCTIONS)


 • Dùng bút/bút lông, lấy GEN2-QL rail để đánh dấu vị trí lỗ trên bề mặt bạn muốn gắn.

• Khoan các vị trí đã đánh dấu bằng mũi khoan nhỏ hơn đường kính vít gỗ bạn sẽ dùng.

• Chuẩn bị rail để lắp bằng cách lắp đai ốc M3 vào các lỗ lục giác. Bạn có thể dùng một con vít M3 để canh vị trí và siết đai ốc cố định.

• Bắt rail bằng vít gỗ: dùng ít nhất 4 vít ở 4 góc ngoài để gắn rail đơn, và 6 vít để gắn rail đôi. (Có thêm lỗ vít nếu bạn dự định chồng hơn 2 hàng ngăn kéo hoặc chứa đồ nặng hơn bình thường.)

• Chuẩn bị vỏ ngăn kéo (drawer case) để lắp:

• Lắp GEN2-QL (QuickLock Mechanisms) vào vỏ ngăn kéo. Các chi tiết này cho phép bạn khoá/mở ngăn kéo nhanh mà không cần bắt vít cố định bằng rail lock.

- Lắp nam châm tuỳ chọn nếu muốn
LƯU Ý: bạn chỉ cần lắp ít nhất 1 viên nam châm; có thể chọn lắp 2 viên chồng lên nhau nếu muốn lực hút mạnh hơn giữa vỏ và ngăn kéo. Nhớ để ý chiều từ (polarity); nếu cần thì có thể chỉnh lại sau.

- Lắp đai ốc tuỳ chọn trong vỏ ngăn kéo (chỉ dùng nếu bạn lắp một ngăn kéo ngắn hơn bên dưới vỏ ngăn kéo này).

- Lắp chặn ngăn kéo (drawer stops) tuỳ chọn bằng cách ấn vào vị trí vì đây là kiểu friction fit. Chú ý chiều lắp: phần notch hướng xuống và hướng ra phía trước để đi qua khe. Cái có ký hiệu “L” nằm bên trái vỏ và “R” nằm bên phải. (Khi bạn đứng nhìn từ mặt trước của vỏ)

• Trượt vỏ vào vị trí cho tới khi chạm điểm dừng hoặc canh thẳng với mặt trước của rail. (Nếu thấy cấn, có thể bạn cần làm sạch/loại bỏ các lỗi nhựa quanh phần rail đực hoặc rail cái.)

• Trượt một rail lock vào rãnh rail ở mặt sau của vỏ ngăn kéo; trượt lên trên hết cỡ cho tới khi nó tì vào lỗ trên rail có chứa đai ốc. Bắt cố định bằng vít M3x8 hoặc M3x10.

• Chuẩn bị ngăn kéo: lắp nam châm tuỳ chọn và chú ý polarity. (Nếu cần tháo nam châm, bạn có thể dùng một viên nam châm khác để hút nó ra, hoặc dùng lục giác nhỏ/paper clip đưa vào lỗ phía dưới.)

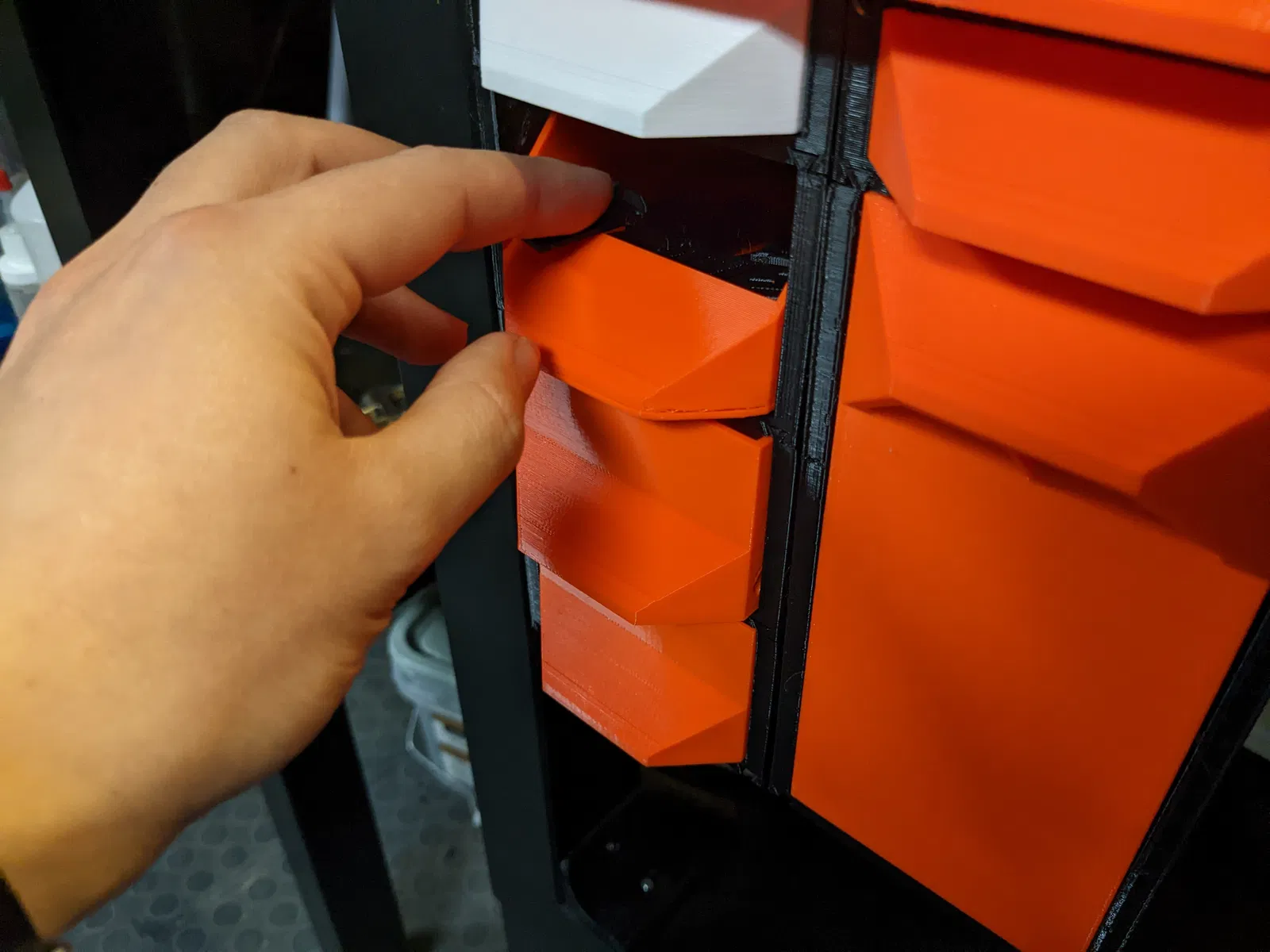

• Lắp ngăn kéo bằng cách nghiêng ra phía sau khi đưa vào để vượt qua các notch của drawer stopper. Sau đó ngăn kéo sẽ trượt vào đúng vị trí.

• Vậy là xong, trừ khi bạn muốn làm thêm ngăn kéo nữa :)

Lắp ngăn kéo chồng dưới nhau

• Quy trình giống như trên, nhưng thay vì gắn “Rail Lock” vào đai ốc trên rail, bạn cần trượt một “Rail Lock Upper” vào vị trí ở mặt sau của vỏ phía trên; hoặc nếu lắp ngăn kéo ngắn hơn thì canh theo lỗ trên vỏ phía trên nó.
LƯU Ý: Bạn chỉ có thể lắp vỏ ngăn kéo cùng chiều dài hoặc ngắn hơn ở bên dưới mỗi vỏ.

THIẾT LẬP IN KHUYẾN NGHỊ (RECOMMENDED PRINT SETTINGS)

Filament: PLA (PETG hoặc ABS nếu cần lưu trữ nặng/độ bền cao hơn)
Nozzle Size: 0.4mm
Print Height: 0.2-0.35mm
Infill: 10-20%

LƯU Ý: Các vỏ (case) mới trong thiết kế này tương thích ngược với ngăn kéo của thiết kế Lack Enclosure Drawers bản gốc

CÁC BẢN IN TƯƠNG THÍCH GEN2
