LEGACY - GEN2 Ngăn kéo đựng phụ tùng

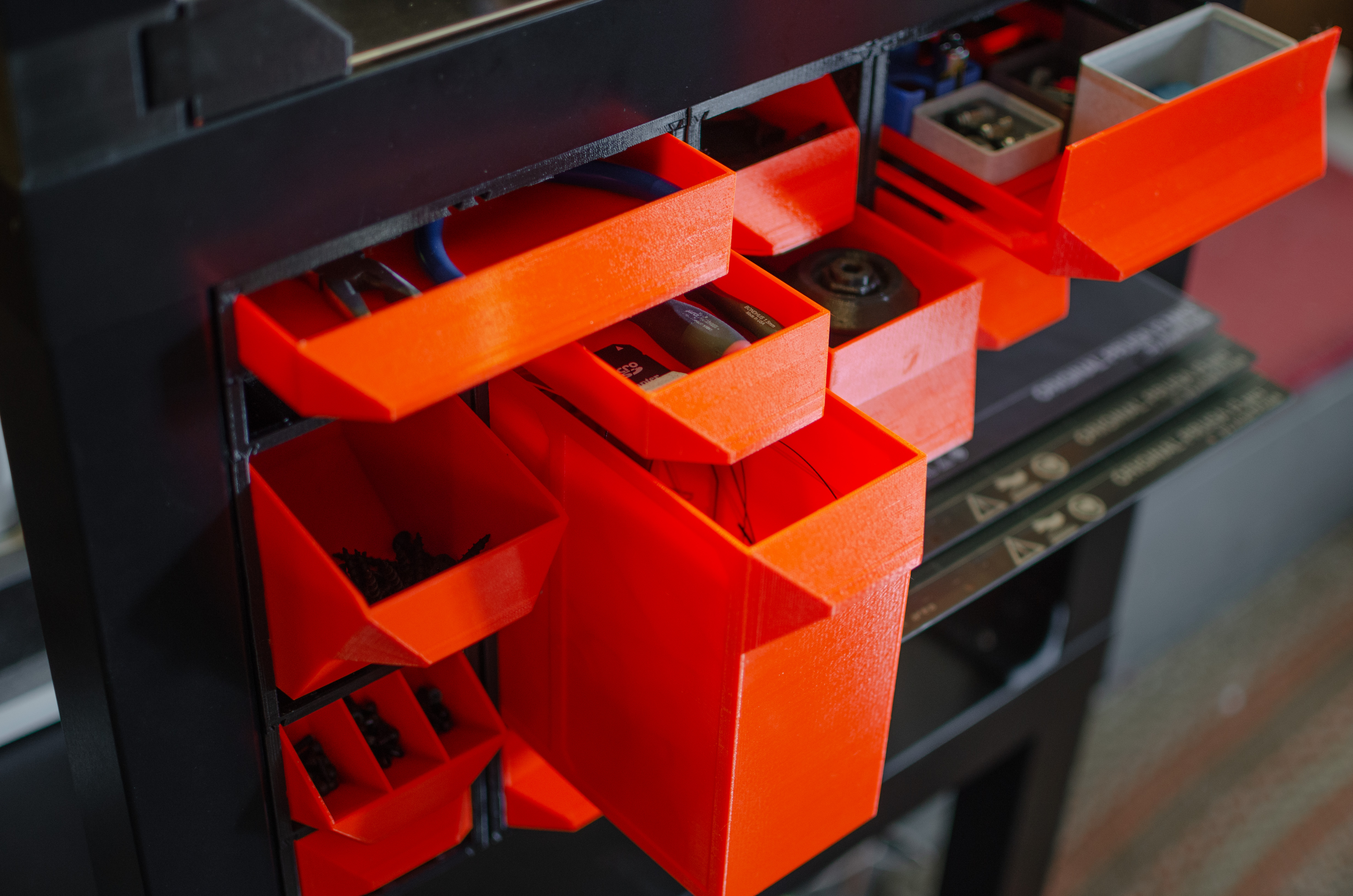

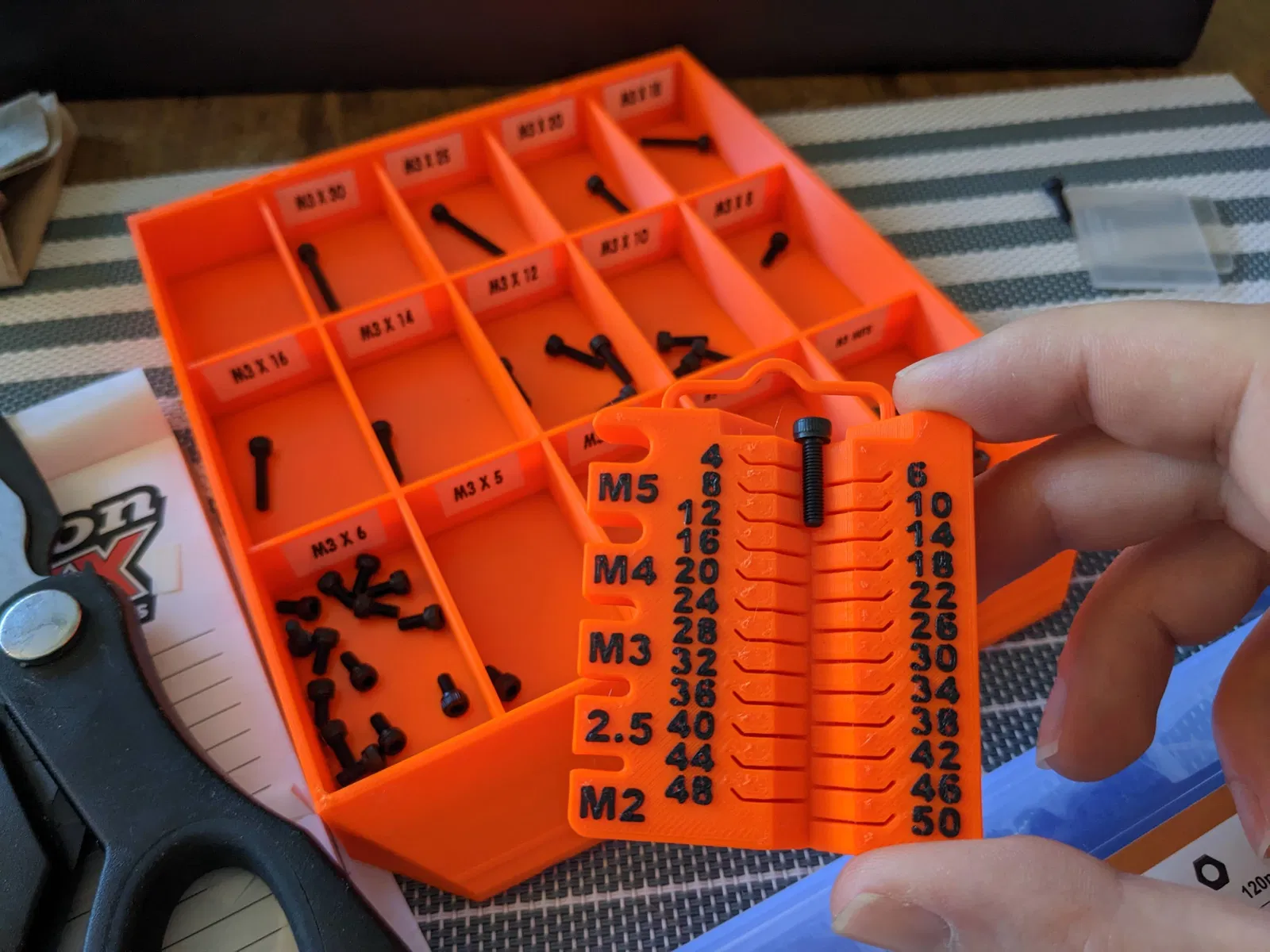

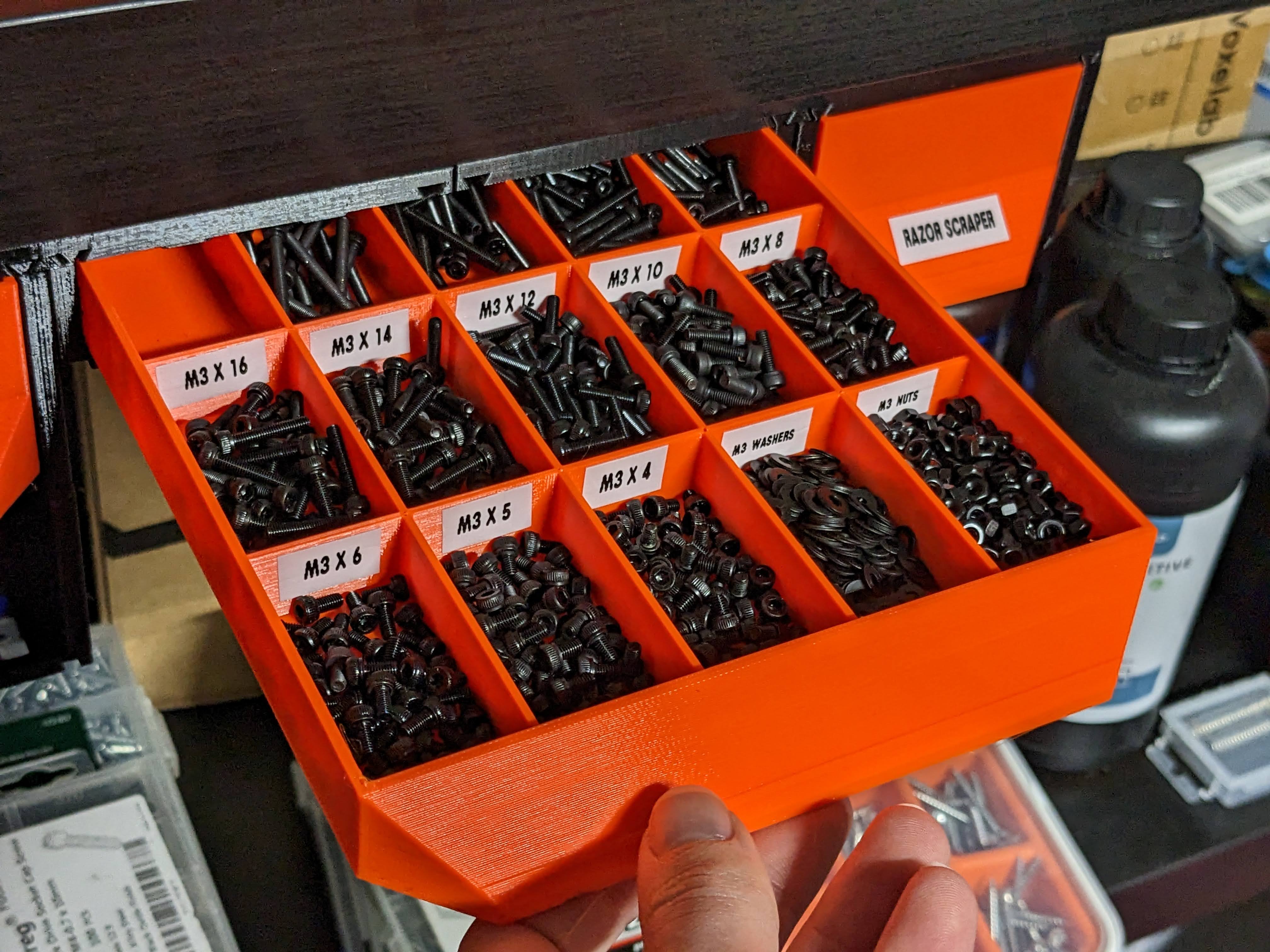

JERRARI3D.com Ngăn kéo Gen2 là một phần của Hệ thống lưu trữ module GEN2 mà tôi thiết kế, có phương pháp lắp đặt đơn giản cho phép bạn sắp xếp lại và tùy chỉnh bố cục trong vài phút. Những ngăn kéo đựng phụ tùng này có các bộ phận chia ngăn để lưu trữ phụ tùng nhỏ hoặc ốc vít và có chỗ để dán nhãn nhận dạng phụ tùng. Các ngăn kéo mỏng chỉ bằng một nửa chiều cao của ngăn kéo Gen2 tiêu chuẩn. Việc xếp chồng 2 ngăn kéo sẽ đạt được chiều cao của 1 Ngăn kéo Gen2 tiêu chuẩn. Ban đầu được thiết kế cho “Original Prusa i3 MK3 ENCLOSURE…”, các ngăn kéo Lack đã có mặt trên nhiều bàn làm việc, bàn kỹ thuật và các bàn khác. Giờ đây, với thiết kế ray Gen2, bạn có thể nhanh chóng hoán đổi các bộ phận lưu trữ giữa các khu vực làm việc. ### Tải xuống Tập danh mục tương tác GEN2 dưới dạng PDF Tính năng: • Ray Gen2 cho phép hoán đổi và kết hợp nhanh chóng, dễ dàng nhiều thiết kế của Hệ thống lưu trữ Gen2. • Ngăn kéo Lack cũng bao gồm các khe tùy chọn cho nam châm, cho phép ngăn kéo đóng lại với tiếng "Click" dễ chịu. • Chặn ngăn kéo ngăn không cho ngăn kéo va vào chân bạn. • Được thiết kế cho các loại vít gỗ lớn hơn và dễ lắp đặt hơn so với thiết kế ngăn kéo bao enclosure gốc. ### PHẦN CỨNG Bao gồm các liên kết liên kết để giúp hỗ trợ các dự án của tôi • Filament - Black PETG (Loại tôi hay dùng cho thân ngăn kéo) hoặc PLA • Đai ốc và vít M3: Thép không gỉ hoặc Thép • Nam châm (Tùy chọn): 10x2mm hoặc 6x2mm • Tua vít PHẦN CỨNG DƯỚI BÀN (RAY GEN2) • Vít gỗ đầu chìm: (SAE: #6 hoặc #8 lên đến 1/2" hoặc dài hơn) hoặc (Metric: 3.5x16mm hoặc dài hơn) • Mũi khoan có đường kính nhỏ hơn vít gỗ (Khuyến nghị của tôi) • Bút, Bút đánh dấu hoặc Dụng cụ rạch (để lắp dưới bàn) CẬP NHẬT 3/30/2023 Đã thêm các biến thể có vách ngăn mới cho Ngăn kéo Đôi Rộng Mỏng. Vui lòng cho tôi biết nếu bạn muốn xem thêm. 👍 HƯỚNG DẪN • Dùng bút đánh dấu hoặc bút để sử dụng ray GEN2-QL đánh dấu vị trí lỗ trên bề mặt bạn đang lắp. • Khoan các vị trí đã đánh dấu bằng mũi khoan nhỏ hơn đường kính của vít gỗ bạn sẽ sử dụng. • Chuẩn bị ray để lắp đặt bằng cách lắp đai ốc M3 vào các lỗ hình lục giác. Bạn có thể dùng vít M3 để định vị và siết chặt đai ốc. • Lắp ray bằng vít gỗ, sử dụng ít nhất 4 vít ở các góc ngoài để lắp ray đơn và 6 vít để lắp ray đôi. (có sẵn các lỗ vít bổ sung nếu bạn định xếp chồng hơn 2 hàng ngăn kéo hoặc các vật dụng có trọng lượng nặng hơn bình thường.) • Chuẩn bị thân ngăn kéo để lắp đặt: • Lắp Cơ chế GEN2-QL (QuickLock) vào thân ngăn kéo. Chúng sẽ cho phép bạn khóa và mở khóa ngăn kéo nhanh chóng mà không cần phải vặn chúng bằng khóa ray. - Lắp nam châm tùy chọn nếu muốn LƯU Ý: Bạn chỉ cần lắp ít nhất một nam châm, bạn có thể chọn lắp 2 cái xếp chồng lên nhau nếu muốn lực hút mạnh hơn giữa thân và ngăn kéo. Lưu ý đến cực tính, bạn có thể sửa sau nếu cần. - Lắp đai ốc tùy chọn vào thân ngăn kéo (chỉ dùng khi bạn lắp một ngăn kéo ngắn hơn bên dưới thân ngăn kéo này). - Lắp chặn ngăn kéo tùy chọn bằng cách ấn chúng vào vị trí vì chúng được lắp khít bằng ma sát. Lưu ý đến hướng, phần khuyết hướng xuống dưới và về phía trước để đi qua khe. Cái được đánh dấu "L" đặt ở bên trái thân và "R" ở bên phải. (Khi nhìn về phía trước của thân máy) • Trượt thân vào vị trí cho đến khi nó dừng lại hoặc thẳng hàng với mặt trước của ray. (Nếu bạn cảm thấy có lực cản, bạn có thể cần làm sạch và loại bỏ các điểm không hoàn hảo bằng nhựa xung quanh các ray đực hoặc cái.) • Trượt khóa ray vào ray ở mặt sau của thân ngăn kéo, trượt hết lên trên cho đến khi nó chạm vào lỗ trên ray có chứa đai ốc. Vặn chặt bằng vít M3x8 hoặc M3x10. • Chuẩn bị ngăn kéo, lắp nam châm tùy chọn, chú ý đến cực tính. (Nếu bạn cần tháo nam châm, bạn có thể dùng nam châm khác để kéo nó ra hoặc dùng lục giác nhỏ hoặc kẹp giấy chèn vào lỗ bên dưới.) • Lắp ngăn kéo bằng cách nghiêng mặt sau khi lắp để đi qua các khấc chặn ngăn kéo. Ngăn kéo bây giờ sẽ trượt vào vị trí. • Xong rồi trừ khi bạn muốn làm thêm ngăn kéo :) #### Lắp Ngăn Kéo Chồng Lên Nhau • Đây là quy trình tương tự như trên nhưng thay vì lắp "Khóa Ray" vào đai ốc trên ray, bạn sẽ cần trượt "Khóa Ray Trên" vào vị trí ở mặt sau của thân phía trên hoặc nếu lắp ngăn kéo ngắn hơn, hãy căn chỉnh với lỗ trên thân phía trên nó. LƯU Ý: Bạn chỉ có thể lắp ngăn kéo có cùng chiều dài hoặc ngắn hơn bên dưới mỗi thân ngăn kéo. #### Dán nhãn Ngăn Đựng Phụ Tùng • Tùy thuộc vào mục đích sử dụng ngăn kéo đựng phụ tùng, việc dán nhãn cho từng ngăn sẽ rất hữu ích, như ví dụ này cho Ốc M3. ##### CÀI ĐẶT IN KHUYẾN NGHỊ Filament: PLA (PETG hoặc ABS cho đồ dùng chịu lực nặng hơn) Đầu phun: 0.4mm Chiều cao lớp in: 0.2-0.35mm Infill: 10-20% ### CÁC BẢN IN TƯƠNG THÍCH GEN2 #### Ngăn kéo Lack Hộp Mở Gen2 Tải xuống TẠI ĐÂY #### Ngăn kéo Gridfinity Gen2 Tải xuống TẠI ĐÂY #### Ngăn kéo Enclosure Lack Mỏng Gen2 Tải xuống TẠI ĐÂY #### Ngăn kéo Enclosure Lack Module Gen2 Tải xuống TẠI ĐÂY #### Ngăn kéo Nghiêng Module Gen2 Tải xuống TẠI ĐÂY #### Ngăn kéo Nghiêng Module Lớn Gen2 Tải xuống TẠI ĐÂY #### Hộp Lớn Enclosure Gen2 Tải xuống TẠI ĐÂY
