Vỏ Retro TV cho Raspberry Pi (Bản V2)

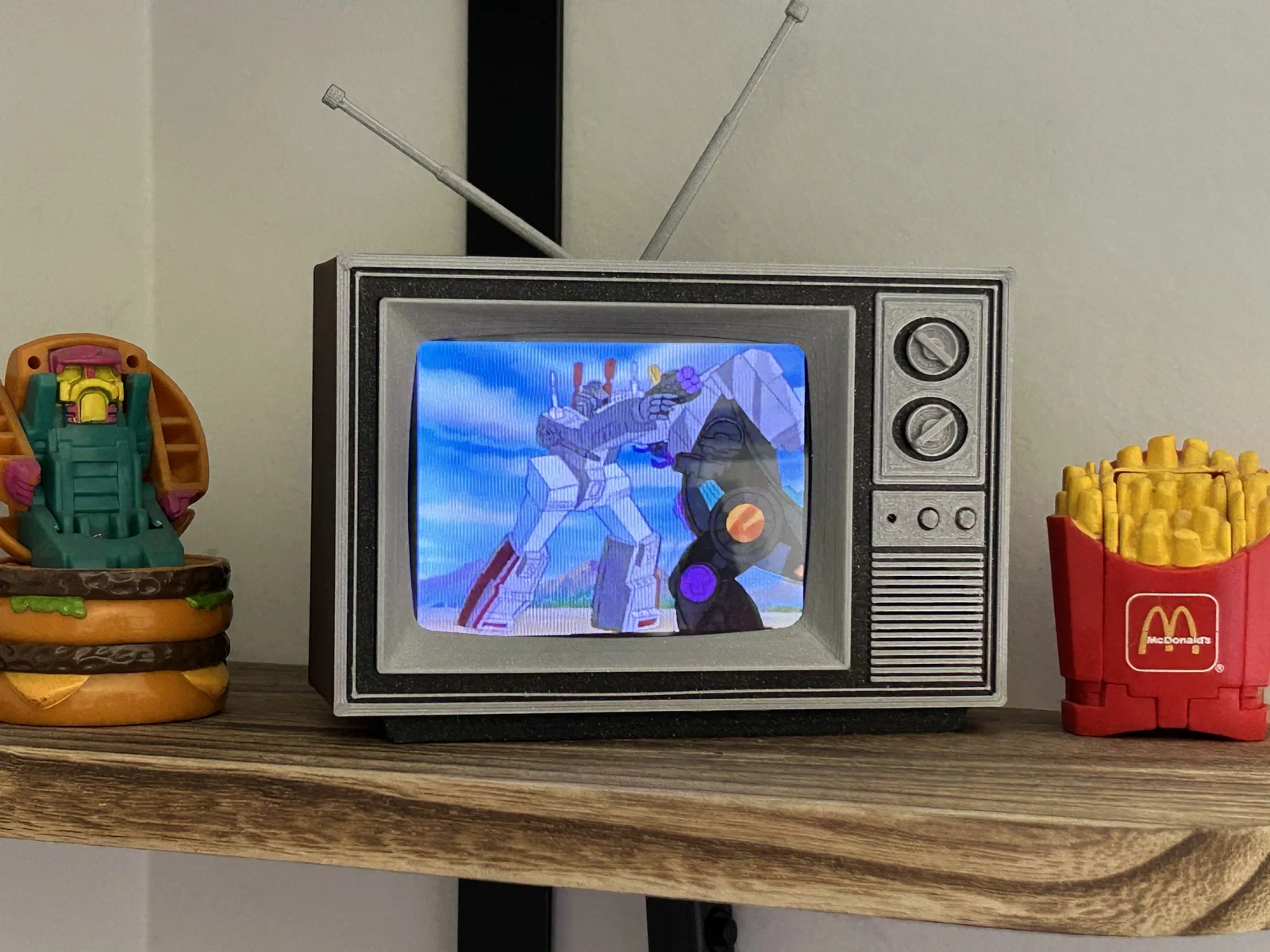

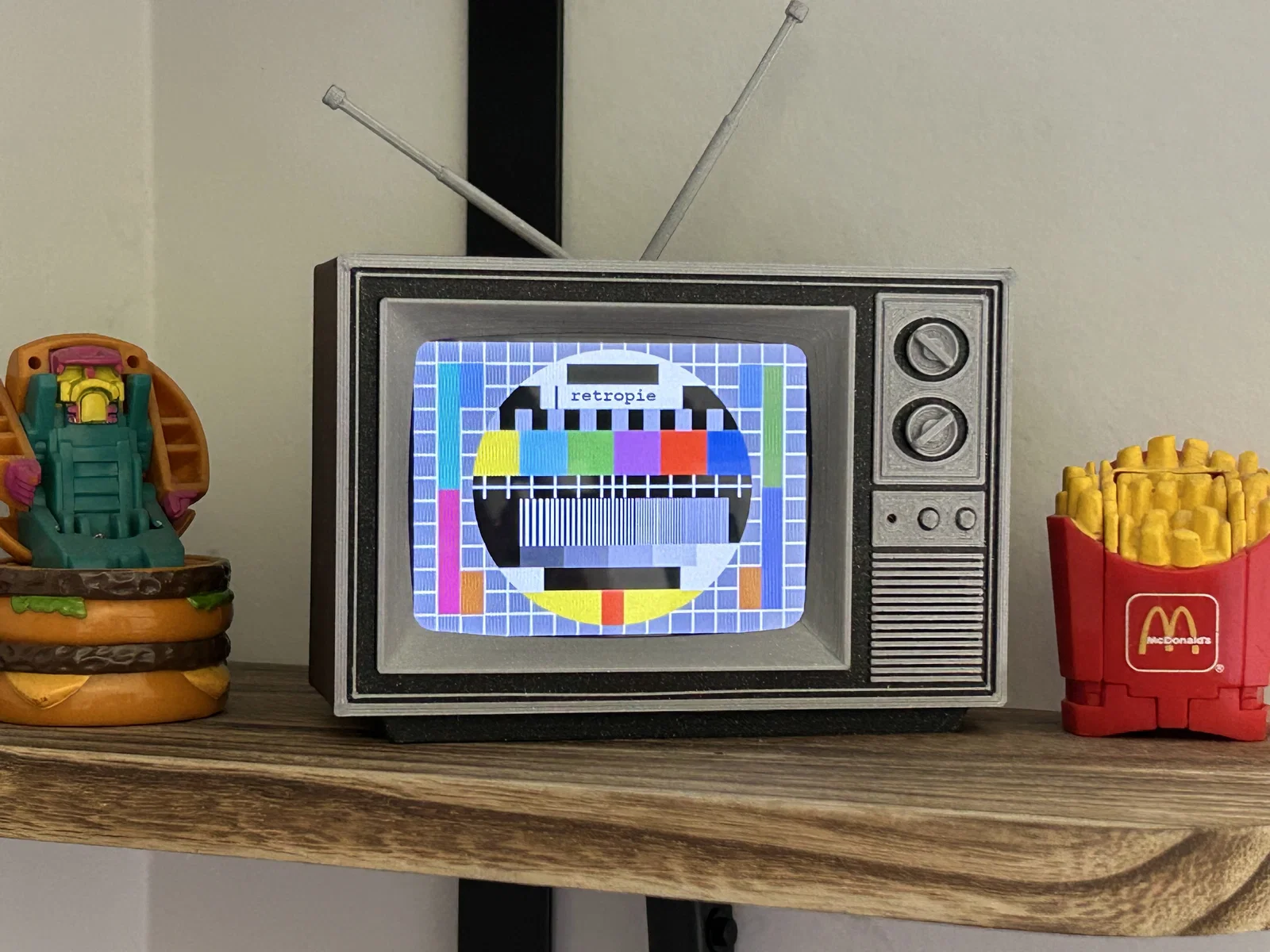

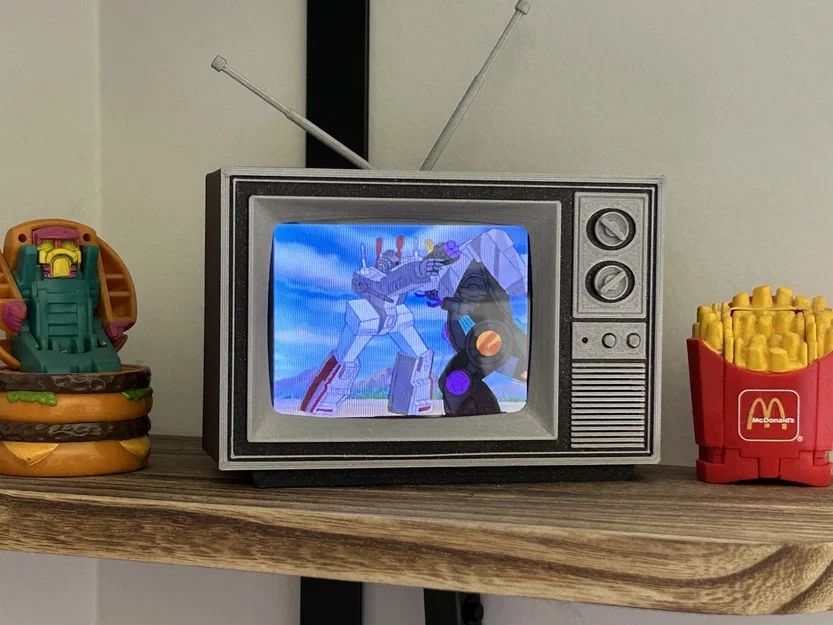

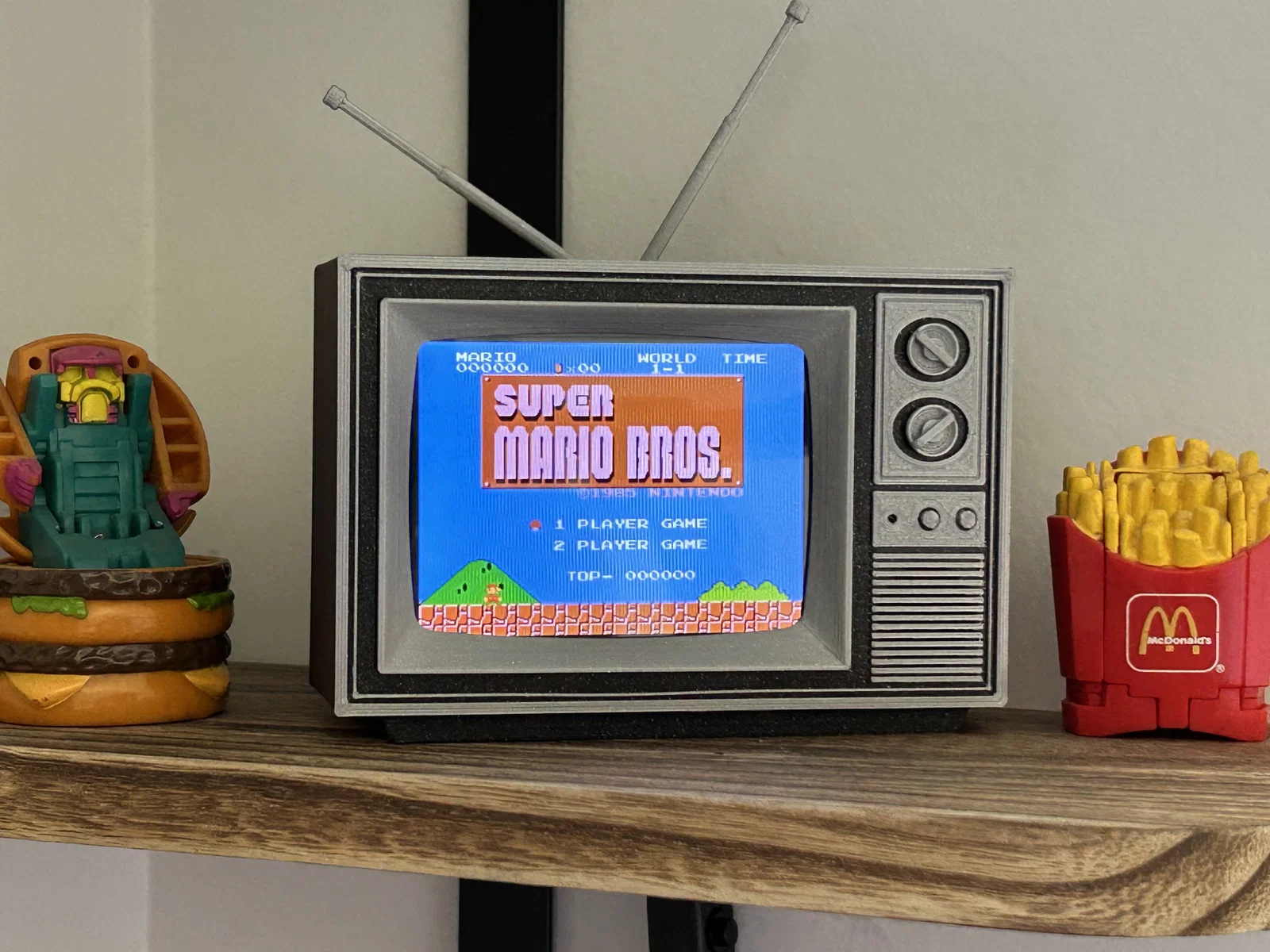

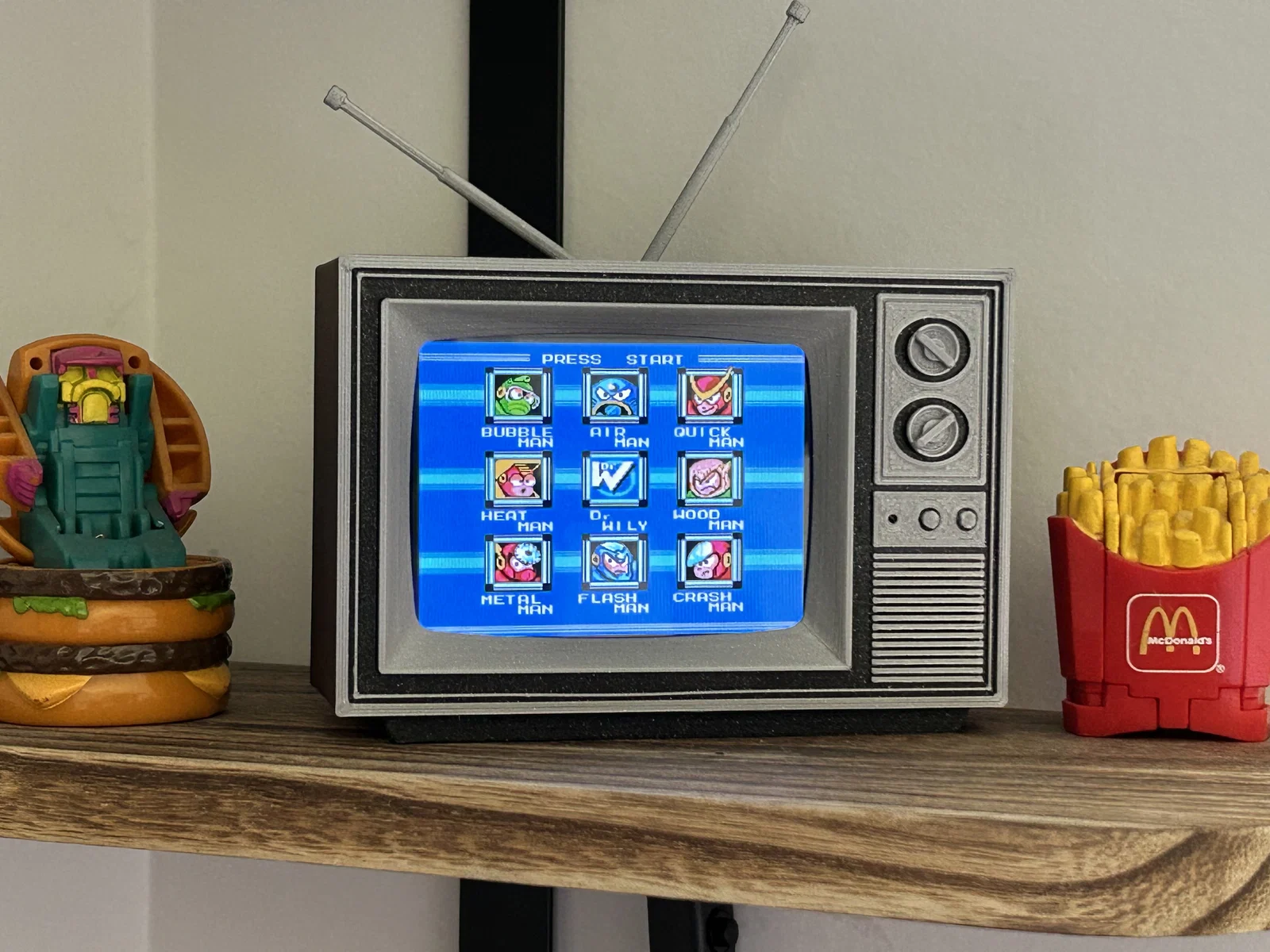

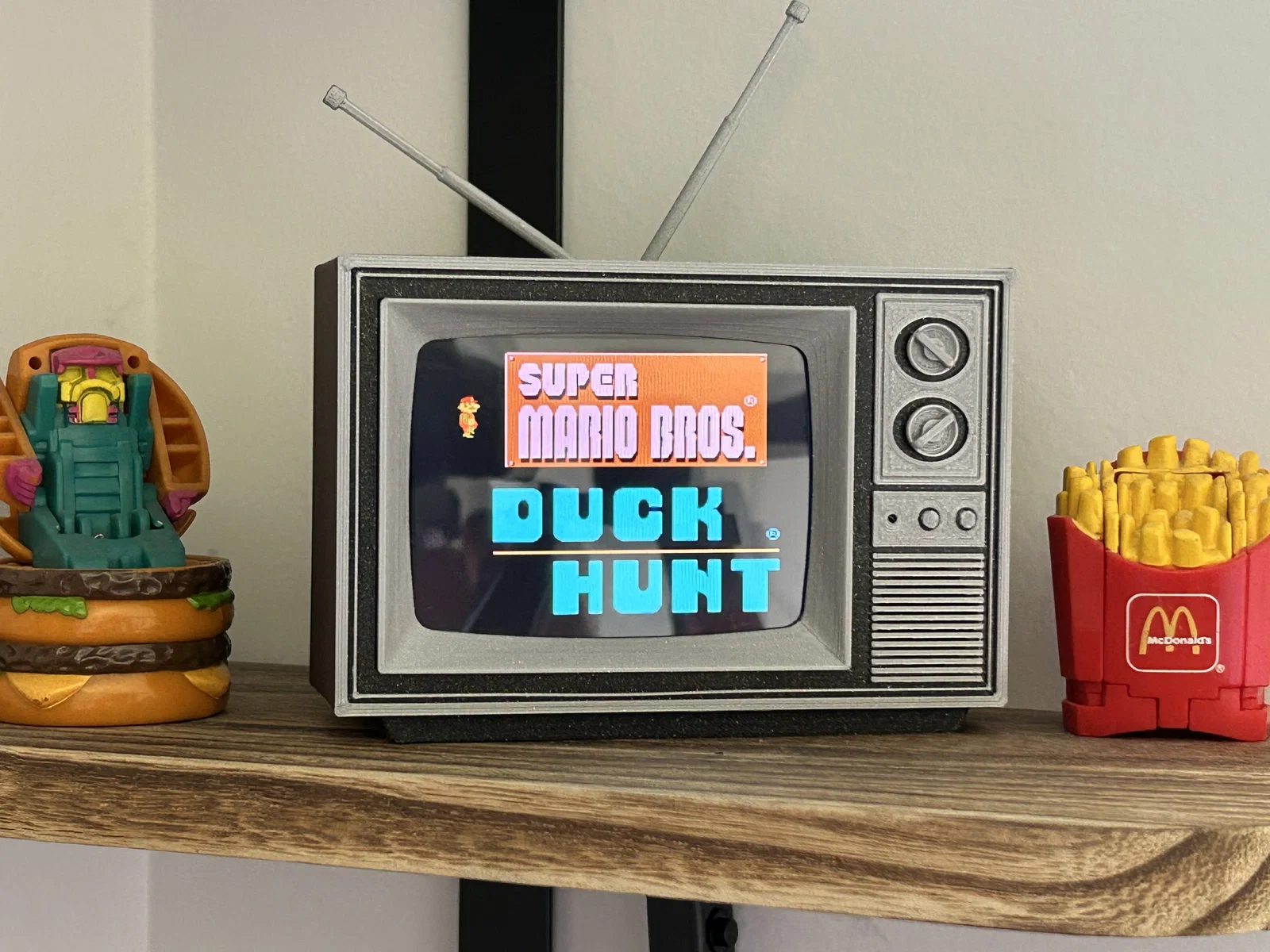

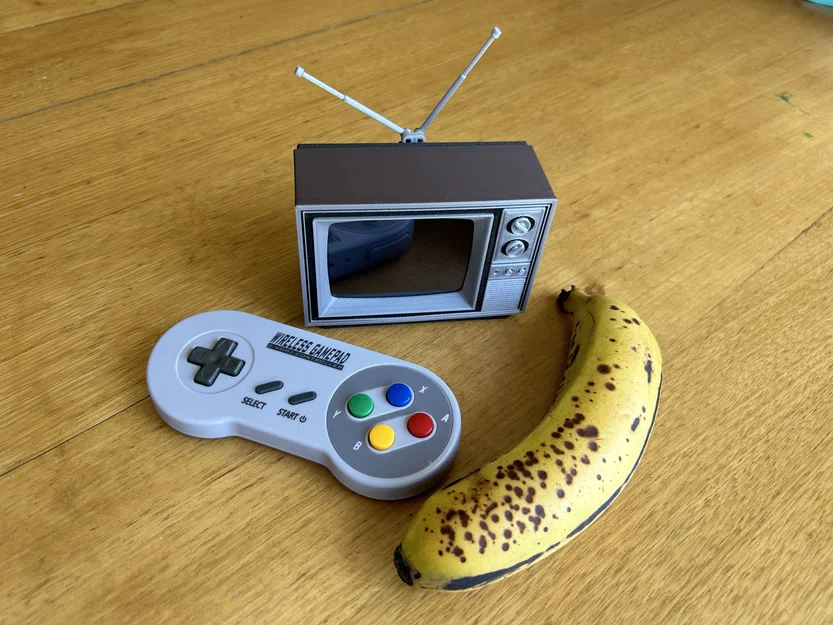

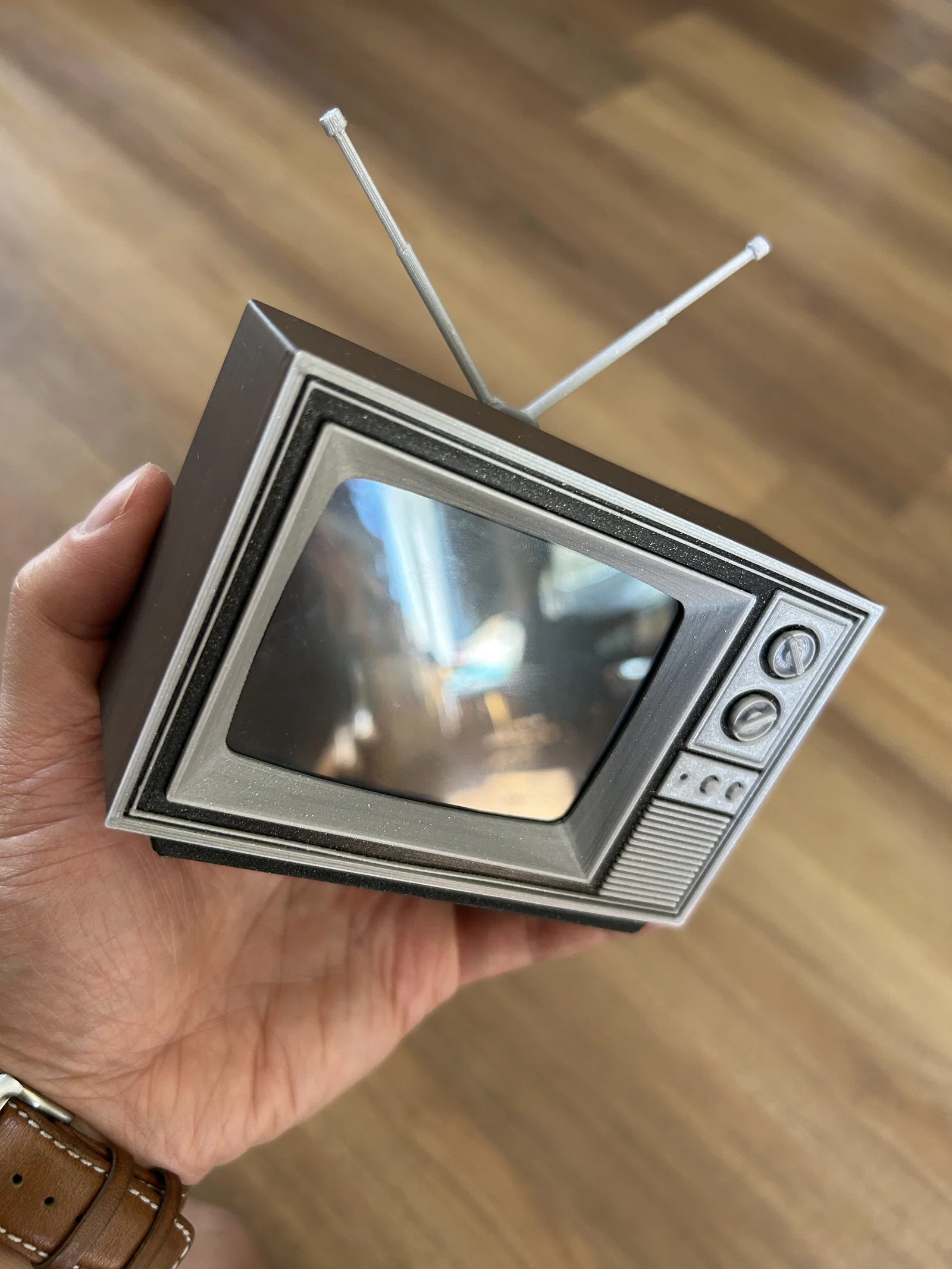

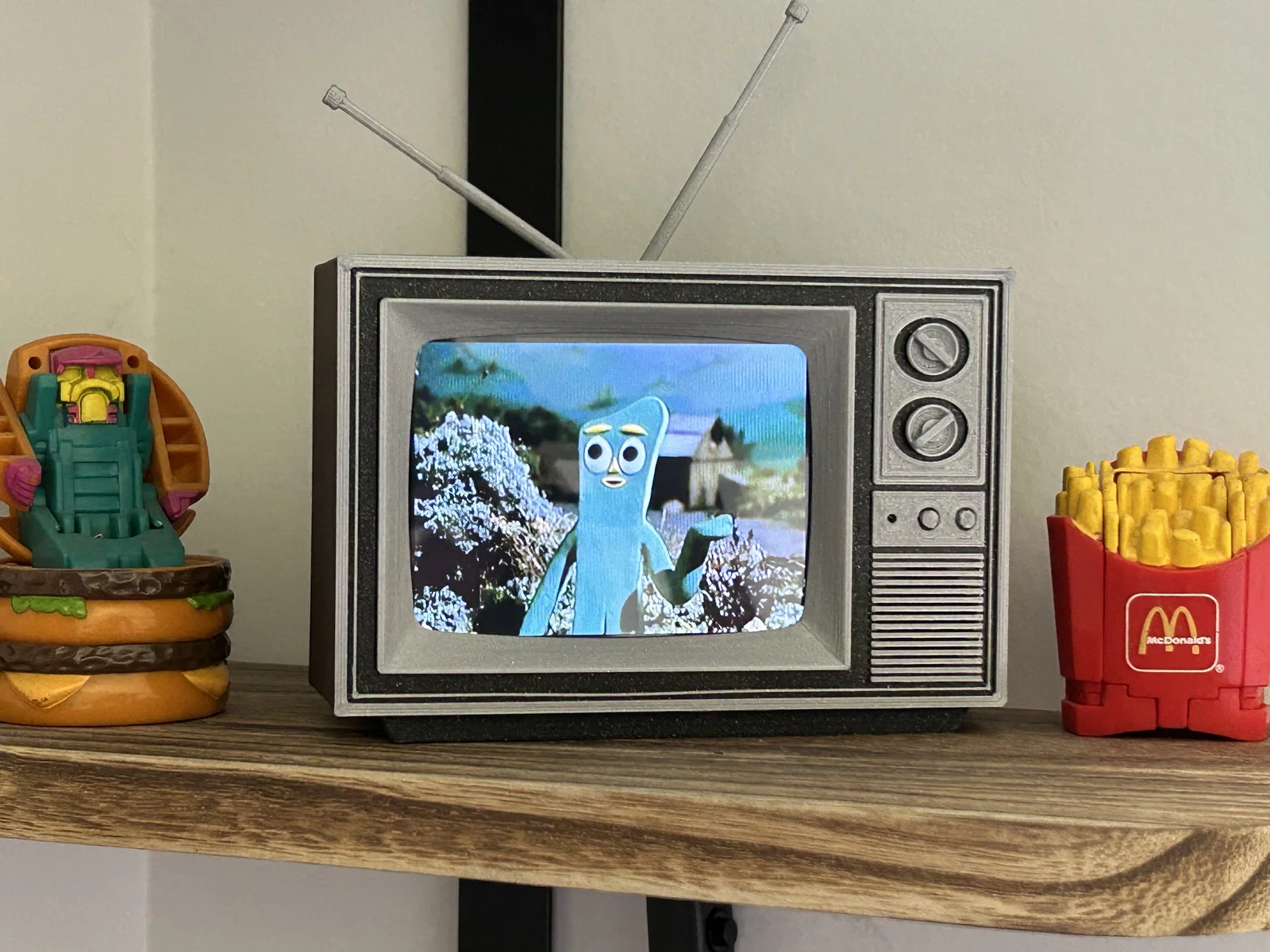

Mẫu vỏ Retro TV dựa trên thiết kế Toshiba Blackstripe mình làm cho Raspberry Pi 3B để chạy RetroPie và xem hoạt hình. Thiết kế này vừa vặn cho Pi với màn hình LCD 3.5 inch HDMI MPI3508 và một module âm thanh.

Xem video demo tại đây.

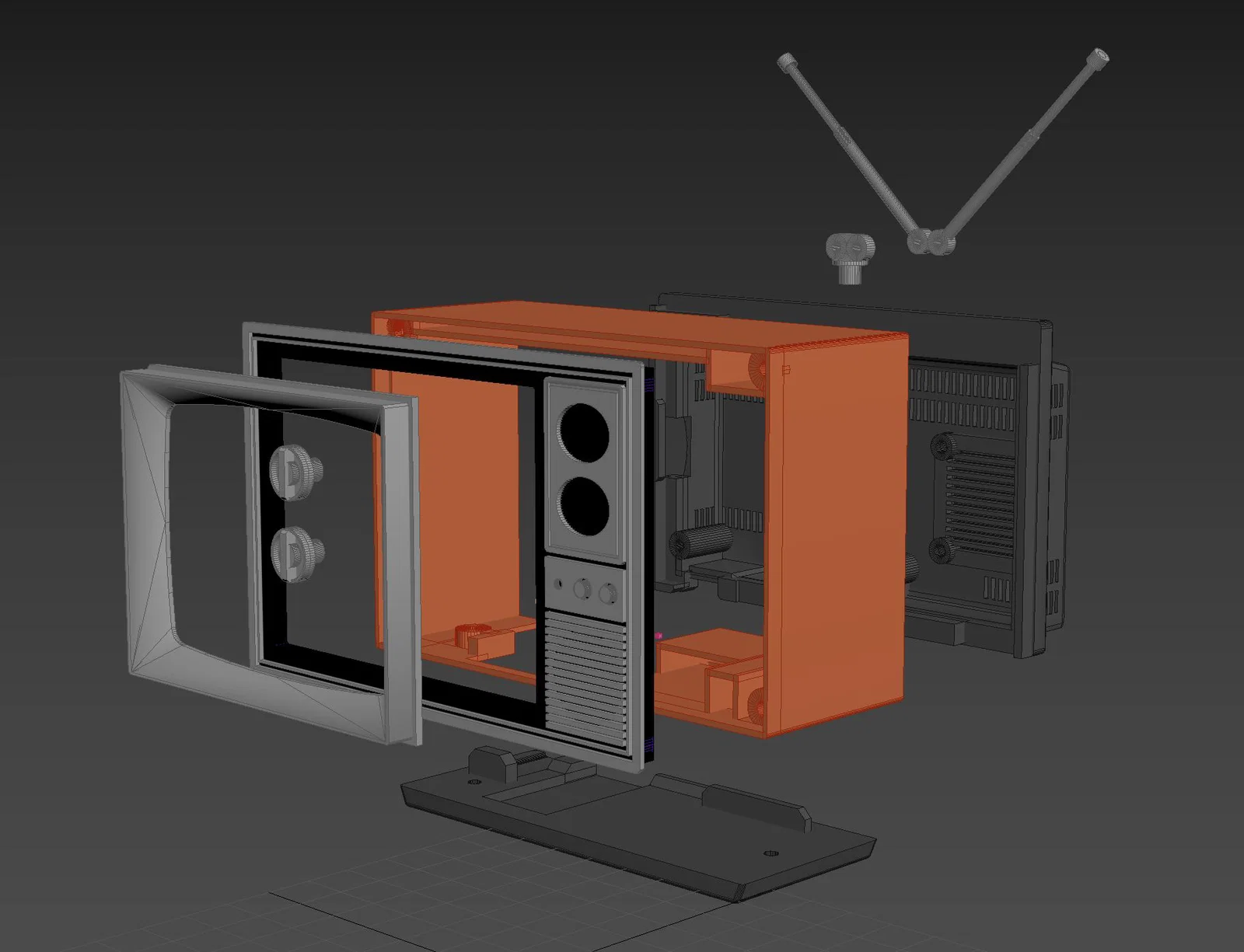

Phiên bản V2 có những cải tiến so với bản gốc:

• Thiết kế lại phần vỏ để lắp vừa module âm thanh.

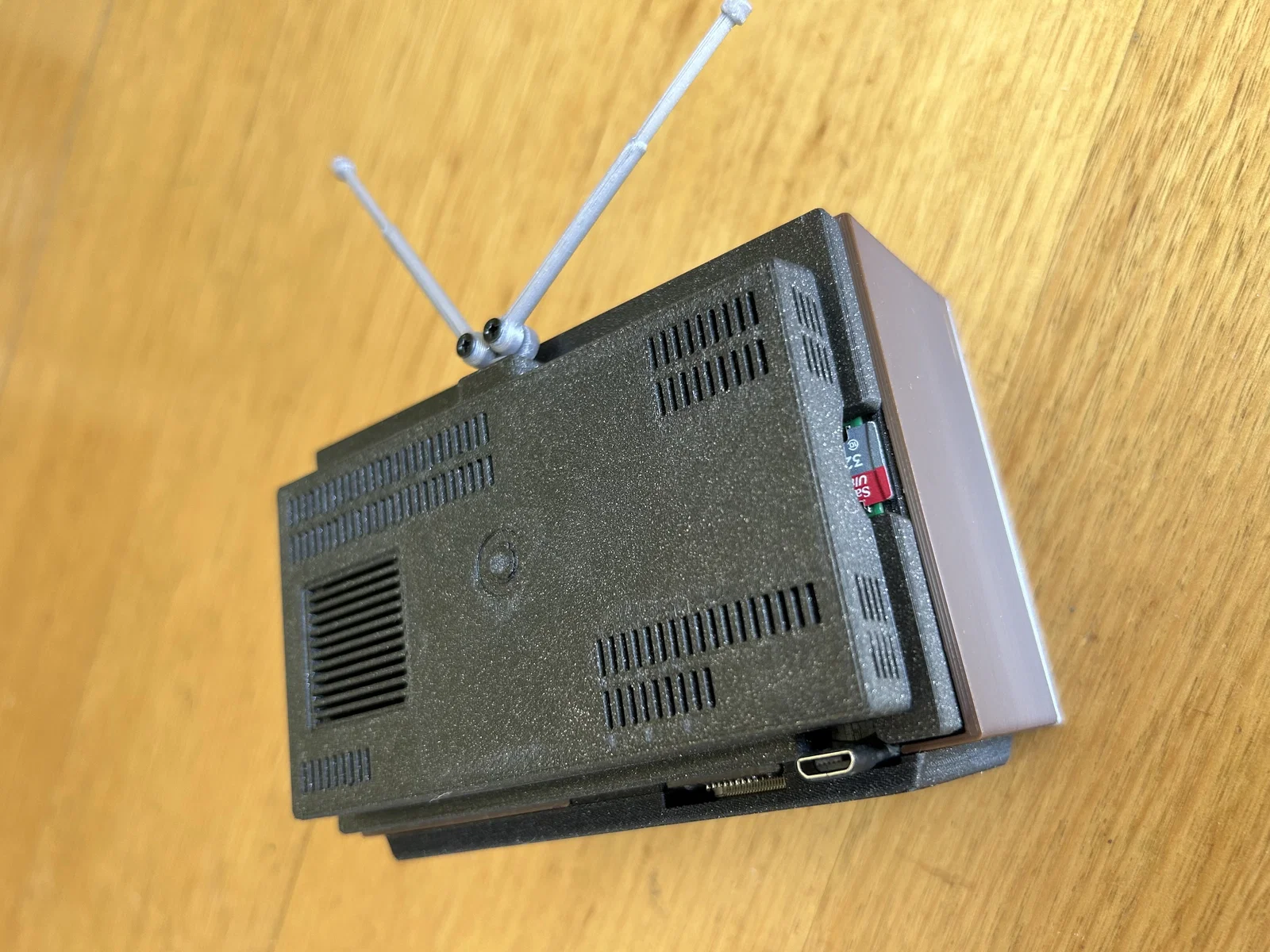

• Thêm khe cắm thẻ micro SD ở mặt sau để dễ dàng tháo lắp.
• Điều chỉnh kích thước khung hình để loại bỏ khe hở giữa màn hình 3.5" và vỏ TV.

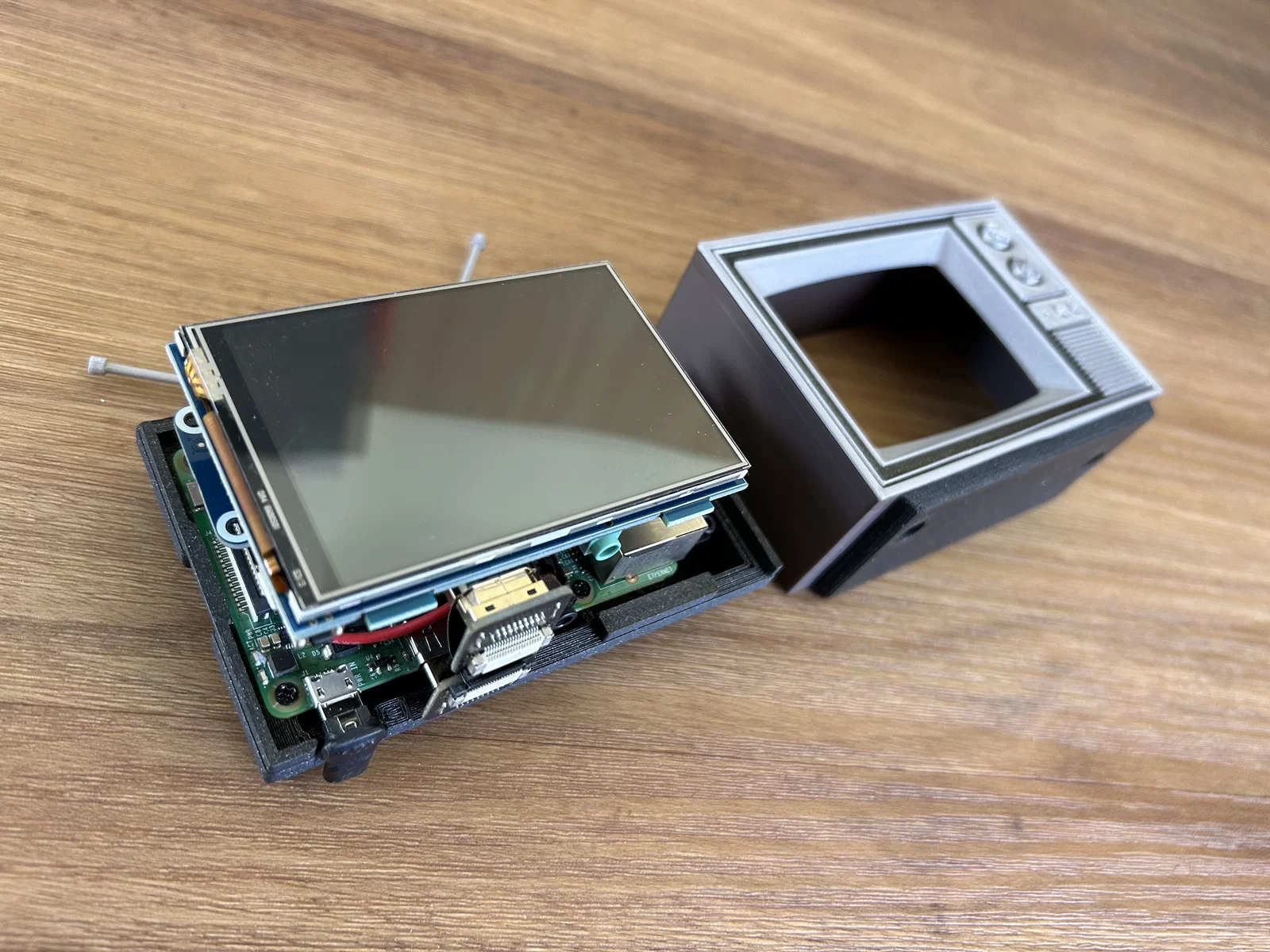

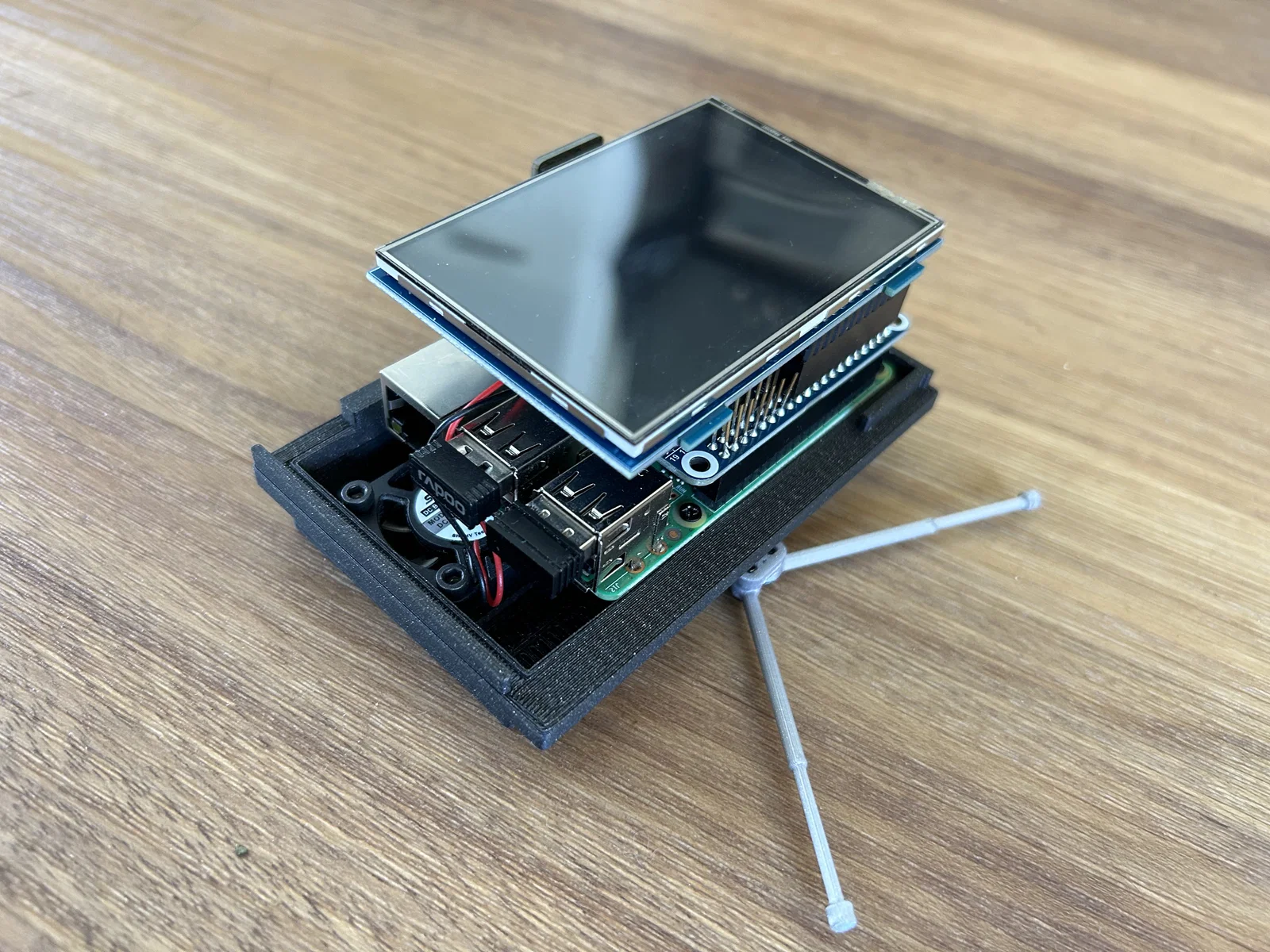

• Loại bỏ phần vỏ Pi; Pi giờ đây được gắn trực tiếp vào nắp lưng, giúp việc mở và truy cập vào Pi cùng các cổng USB đơn giản hơn nhiều.

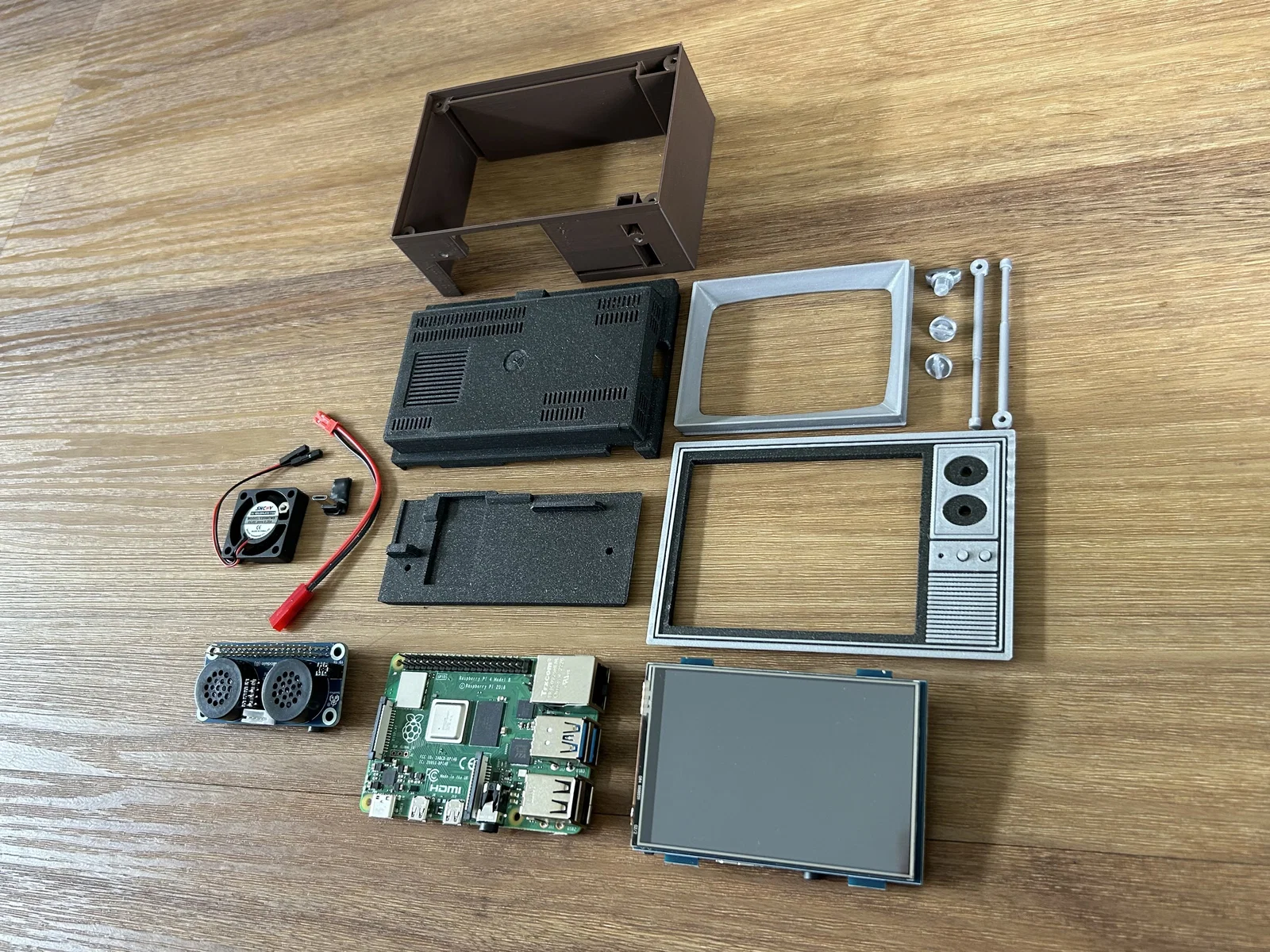

Ngoài các bộ phận in, bạn sẽ cần:

• Raspberry Pi (mình dùng 3B nhưng các bản 4 hoặc 5 vẫn lắp được)
• Màn hình LCD 3.5 inch HDMI MPI3508
• Board mở rộng loa cho Pi
• Cáp HDMI dẹt (flat flexible cable)
• Adapter micro-usb góc vuông (để cắm nguồn từ phía sau TV)
• Thẻ SD đã cài RetroPie
• Các loại ốc vít: 3x M2.5x5 (cho Pi), 4x M2.5x5 (cho vỏ), 2x M2.5x8 (cho ăng-ten), 2x M2.5x8 (cho đế), 3x M2.5x8 (cho mặt lưng)
• Tay cầm chơi game không dây hoặc bàn phím

Tùy chọn:

• Quạt 30mm 5V + 3x ốc M3x10. Mình có dùng thêm cáp nối dài JST 2-pin.

Tất cả các bộ phận cần in kèm support. Phần mặt trước được in đa vật liệu (multi-material).

Lưu ý về cấu hình OS:

Mình dùng các thông số sau trong file /boot/config.txt để chỉnh tỷ lệ hiển thị về 4:3: overscan_left=-10 overscan_right=35

LỊCH SỬ CẬP NHẬT

19/07/2025

• Thêm lỗ bắt vít vào mặt lưng và vỏ để đảm bảo độ chắc chắn. Mặt lưng giờ có thể dùng cho cả chuẩn USB-C và USB Micro.

01/02/2024

• Thêm phiên bản mặt lưng và đế dày hơn để lắp adapter USB-C cho Pi 4 và 5.

20/01/2024

• Tinh chỉnh độ sâu của vỏ và đế để mặt sau khớp hơn.

16/01/2024

• Dịch chuyển vị trí đặt Pi để loại bỏ vệt đen bên trái màn hình. Cập nhật lại giá trị overscan.
