Vỏ TV Retro cho Raspberry Pi
Chiếc vỏ TV kiểu cổ dựa trên Toshiba Blackstripe này dành cho Raspberry Pi 3B, chạy RetroPie và xem phim hoạt hình. Thiết kế vừa Pi 3B với màn hình LCD MPI3508 HDMI 3.5 inch. Bao gồm các bộ phận cần thiết và tùy chọn.
Mô tả
Mẫu này đã cũ rồi. Xem V2 tại đây**!**

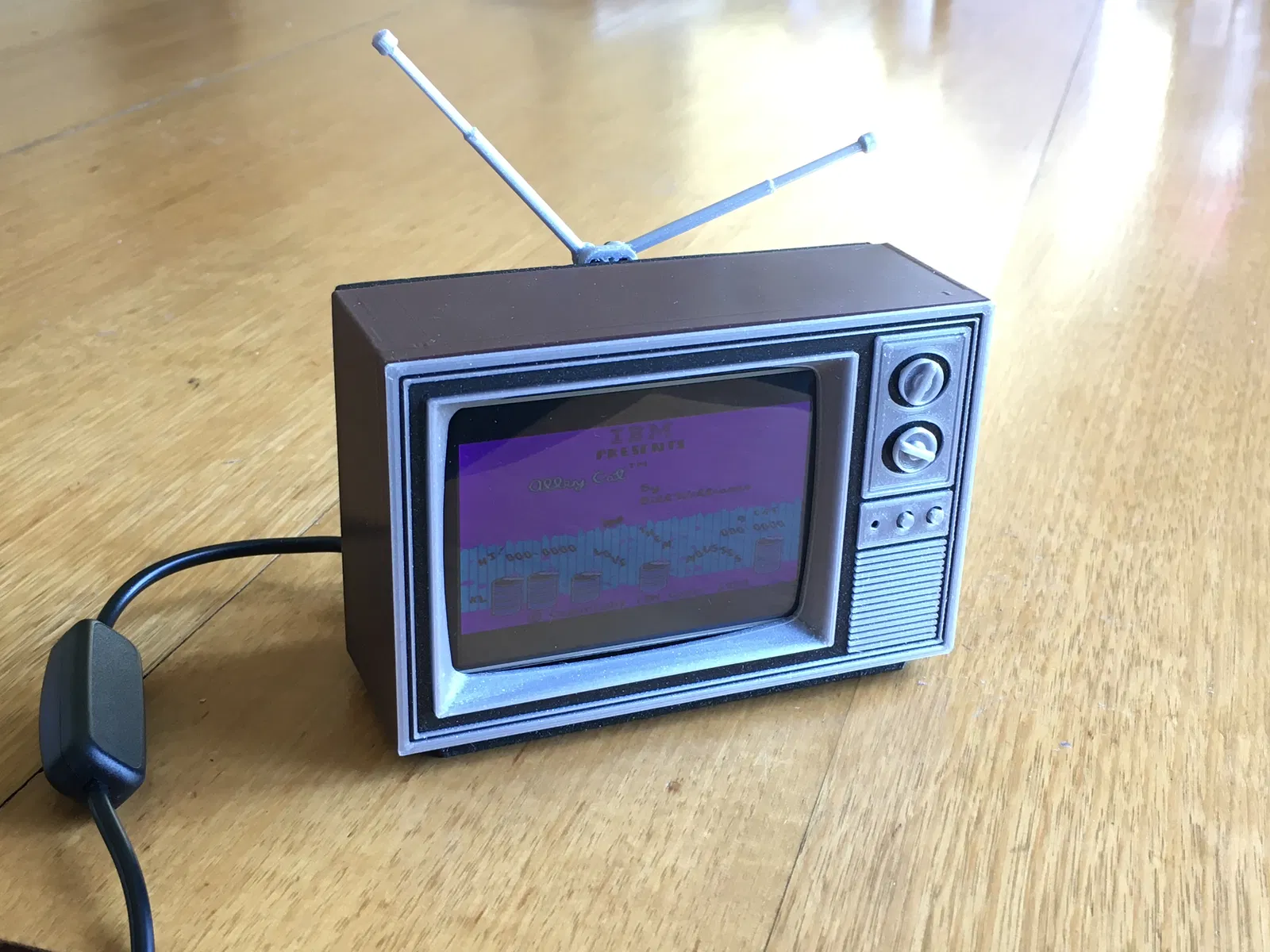

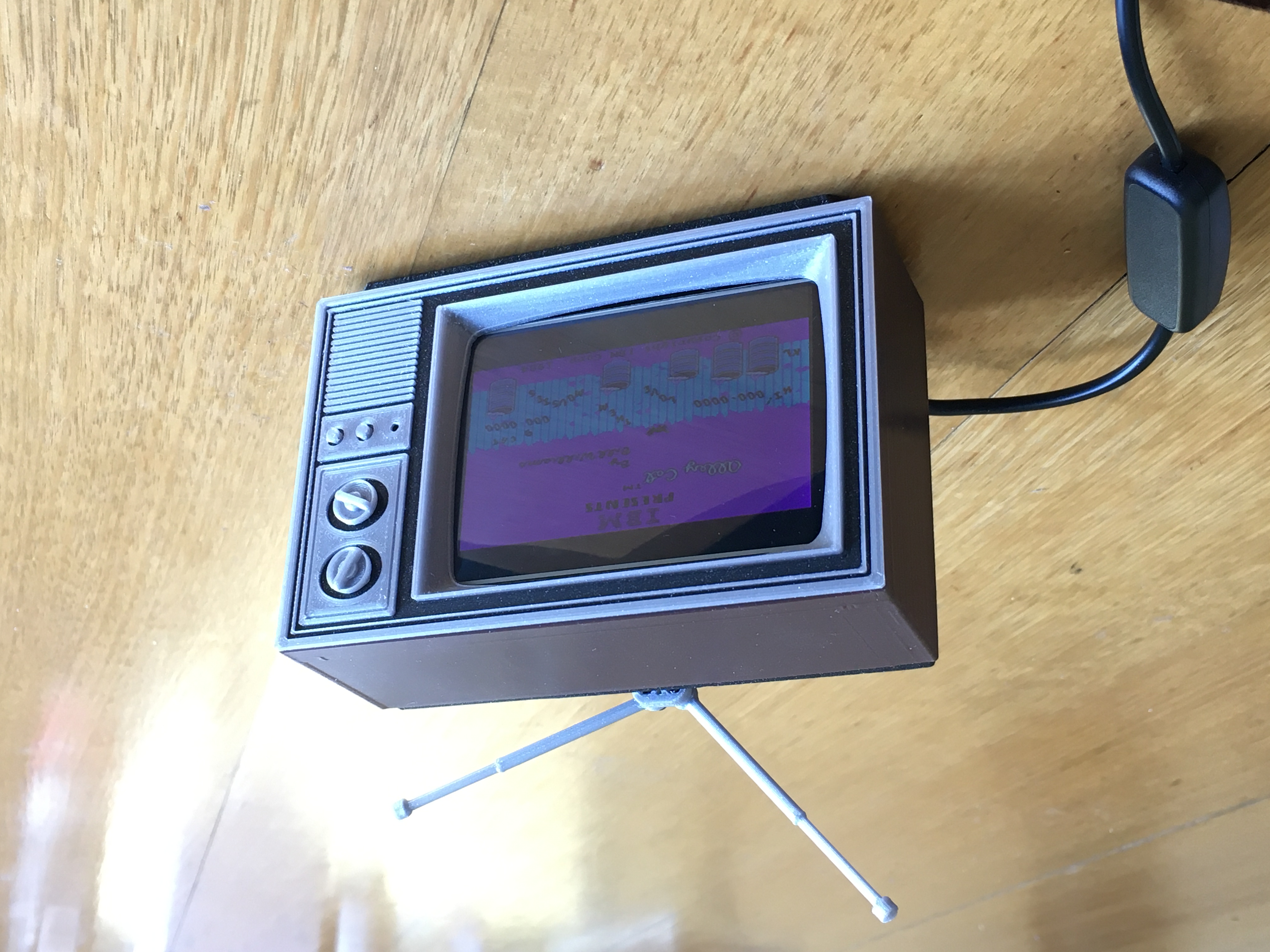

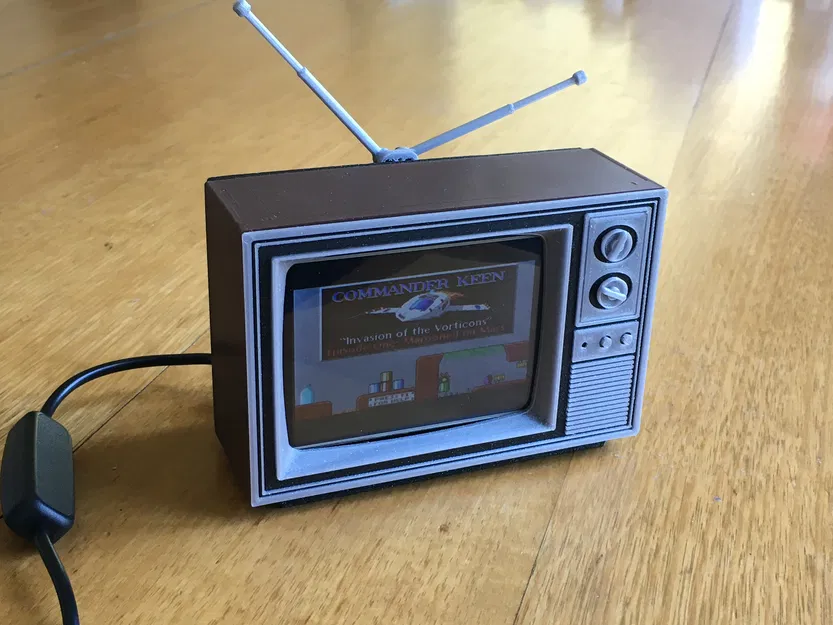

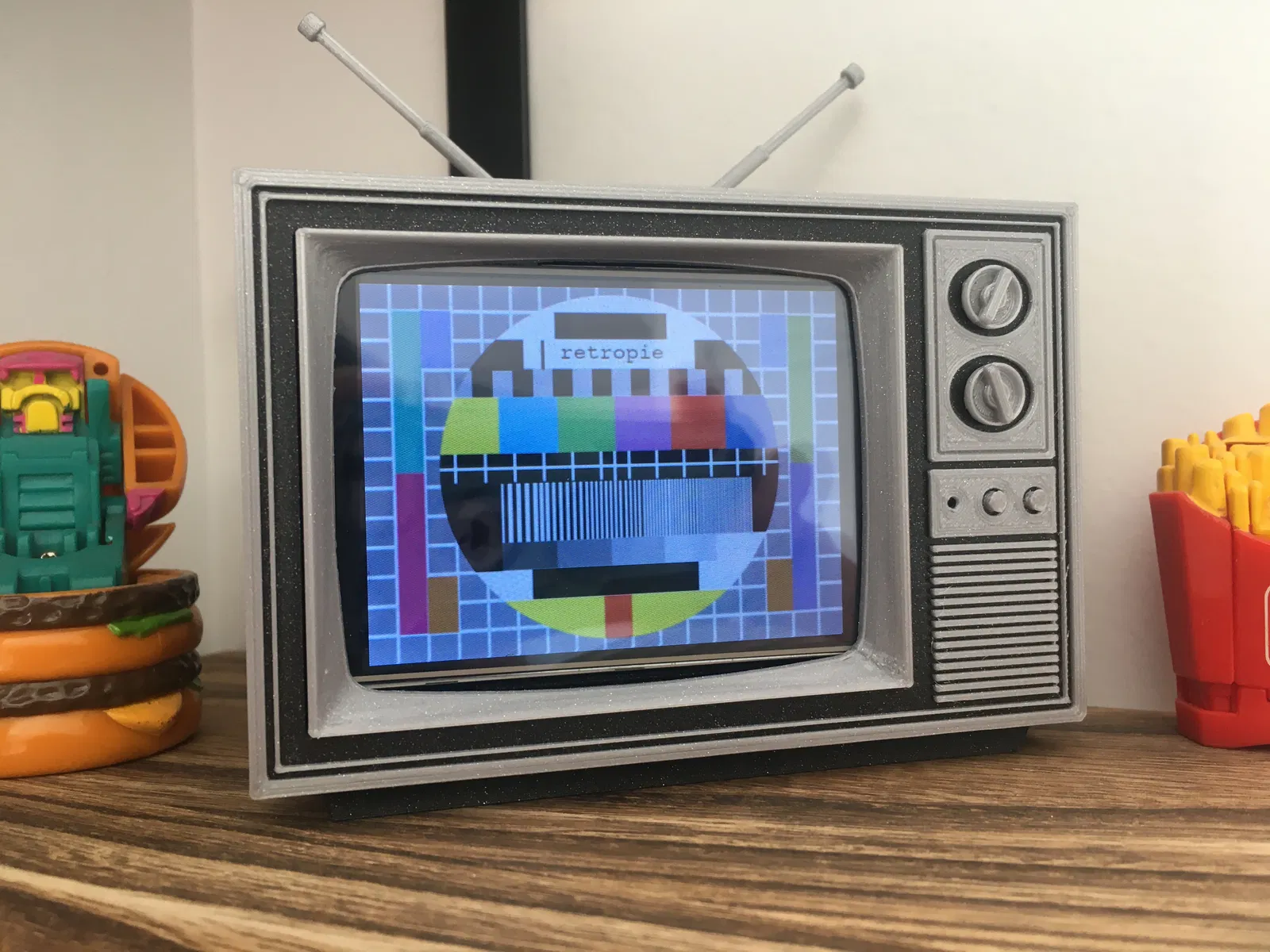

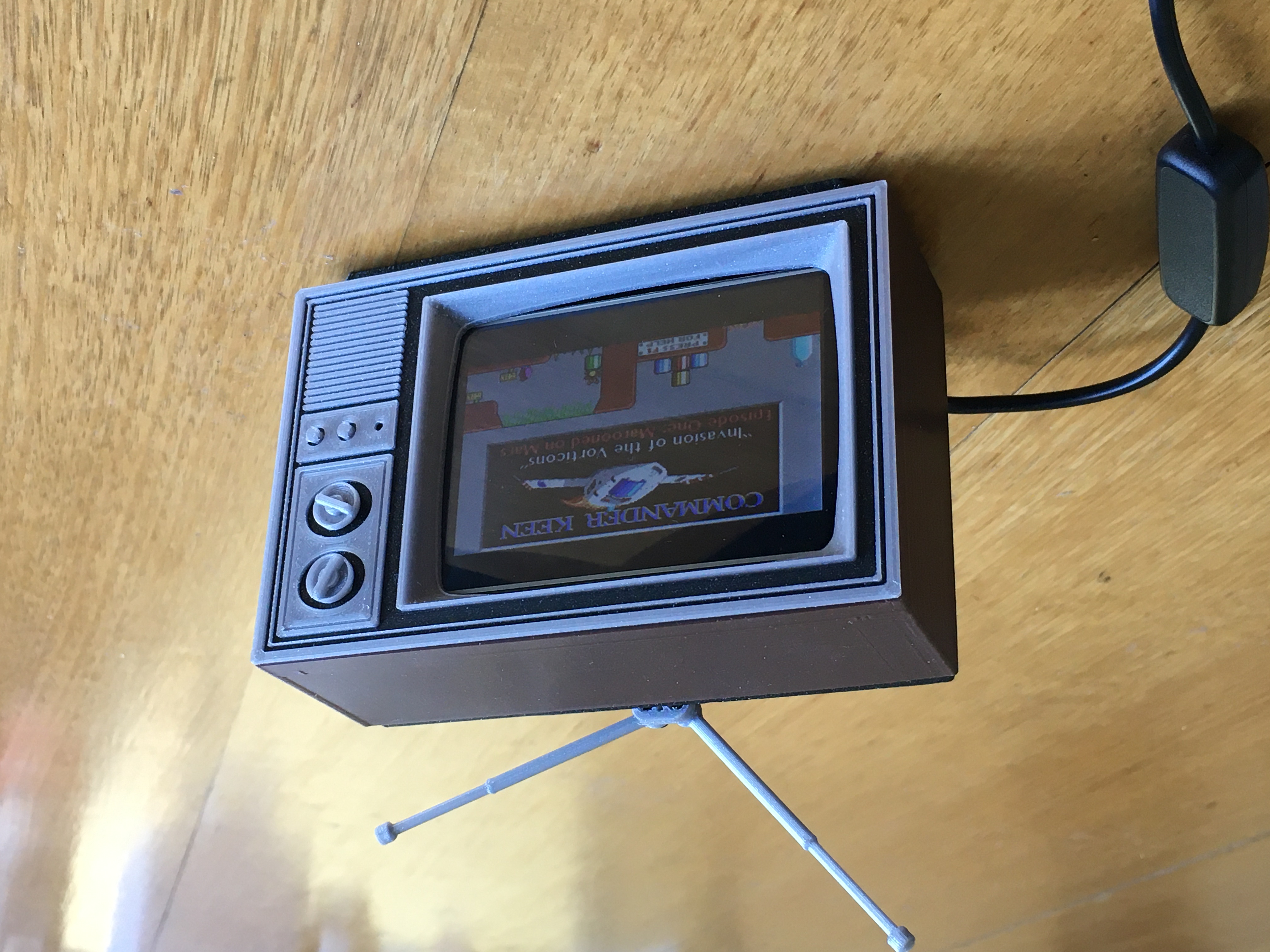

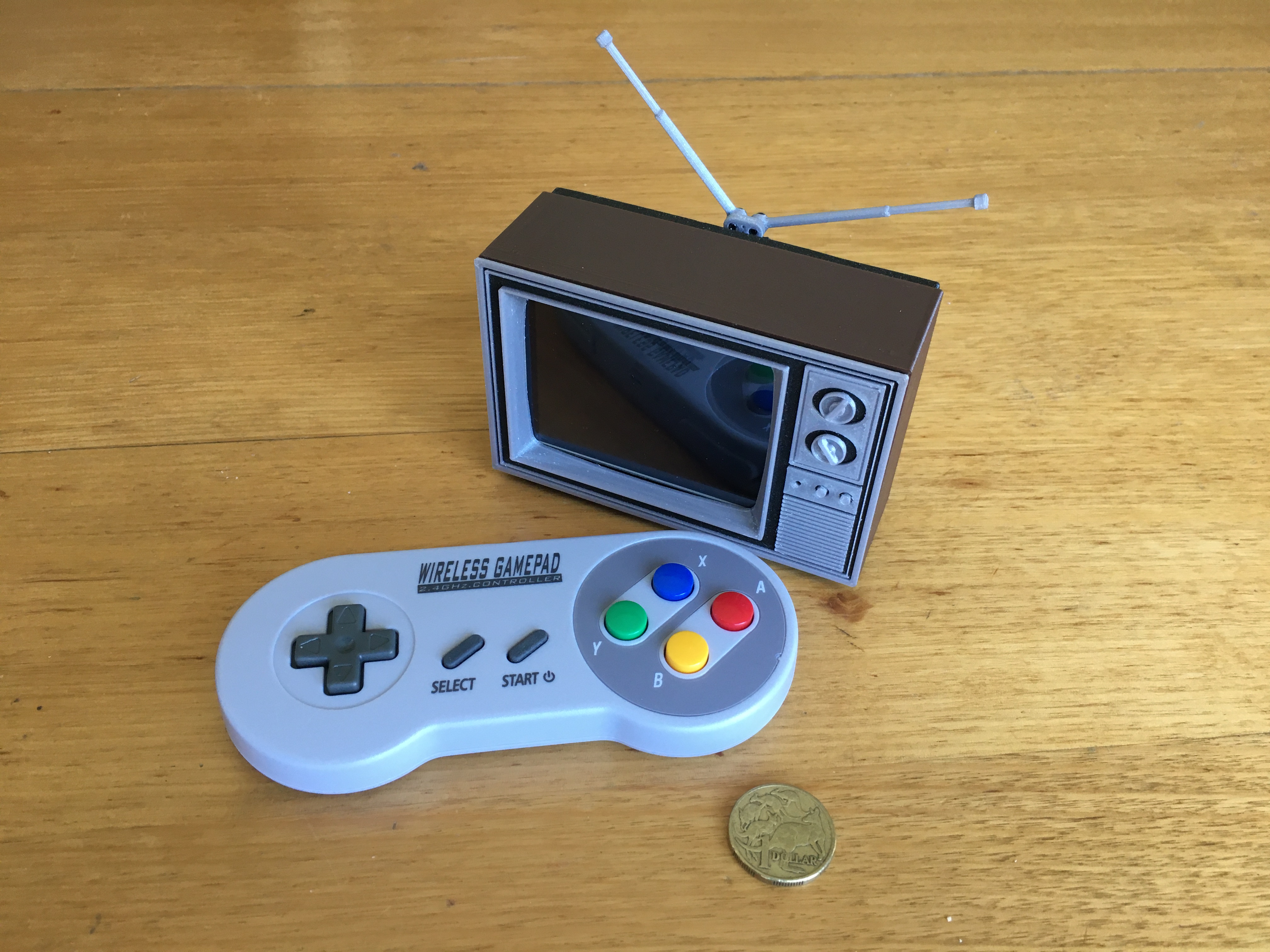

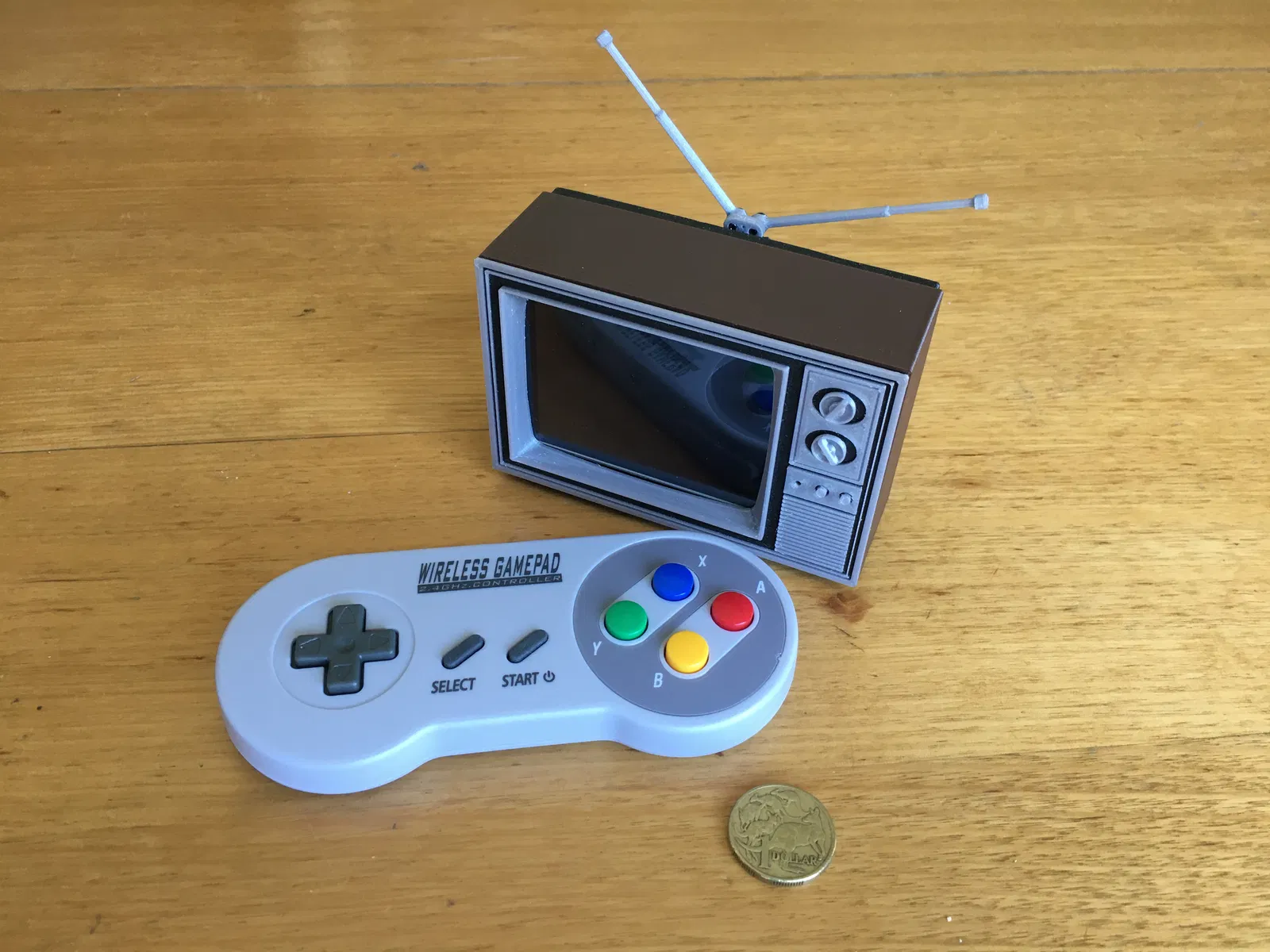

Chiếc vỏ TV kiểu cổ này mình làm dựa trên mẫu Toshiba Blackstripe cho Raspberry Pi 3B để chạy RetroPie và xem phim hoạt hình. Thiết kế để vừa với Pi 3B cùng màn hình LCD MPI3508 HDMI 3.5 inch.
Ngoài các bộ phận in ra, bạn sẽ cần thêm:
- Raspberry Pi 3B (có thể vừa Pi 4 nhưng mình chưa thử)
- Màn hình LCD MPI3508 HDMI 3.5 inch với đầu nối HDMI crow (ví dụ: cái này)
- Adapter micro-USB góc vuông (ví dụ: mấy cái này) để có thể cắm dây nguồn từ phía sau TV. Pi 3B dùng loại "xuống".
- Thẻ nhớ SD đã cài RetroPie (hoặc bất cứ thứ gì bạn muốn chạy)
- 4 con vít M2.5x5 để ráp vỏ

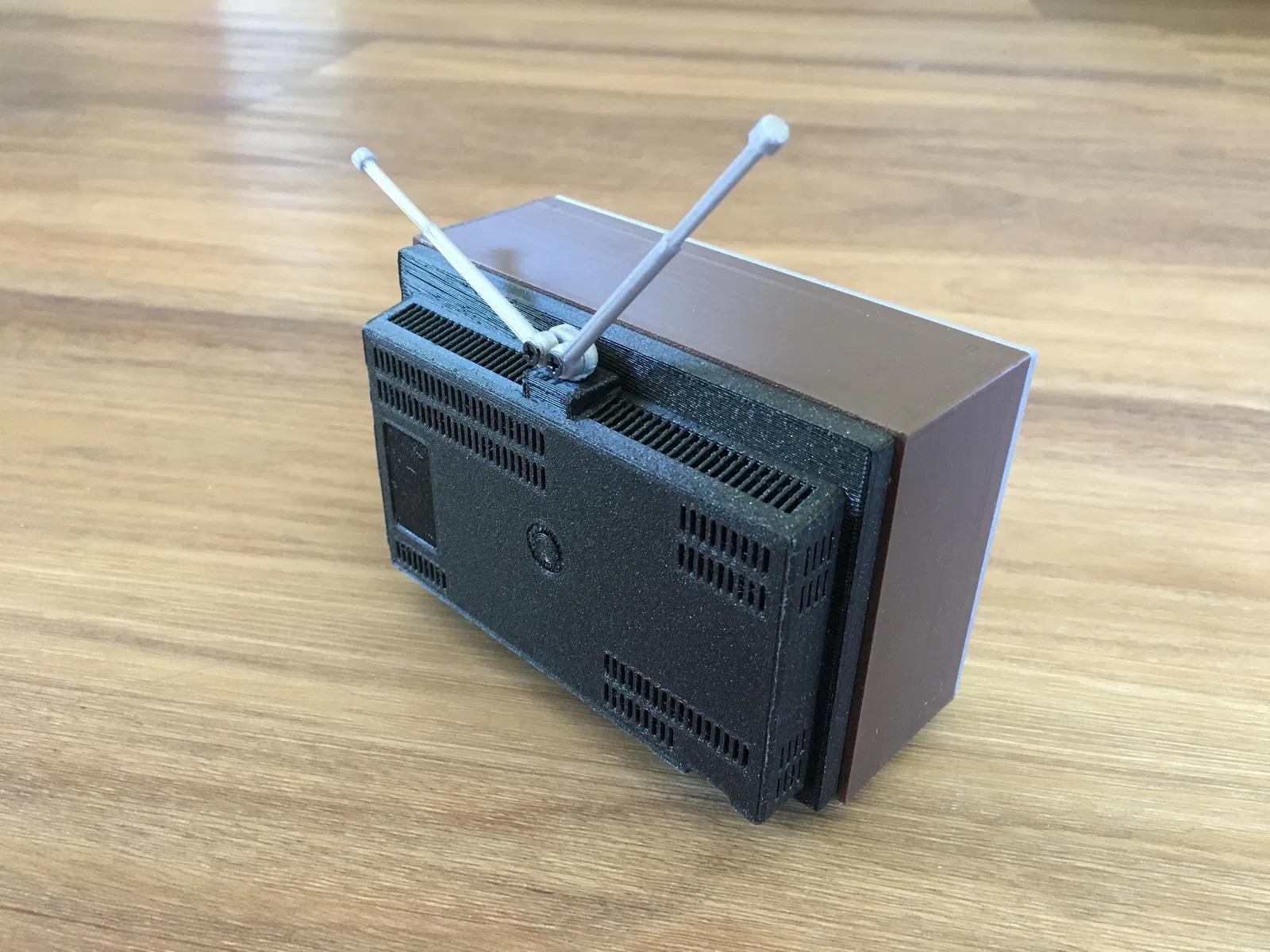

- 2 con vít M2.5x8 để gắn ăng-ten
- 2 con vít M2.5x8 để gắn đế
Tùy chọn:

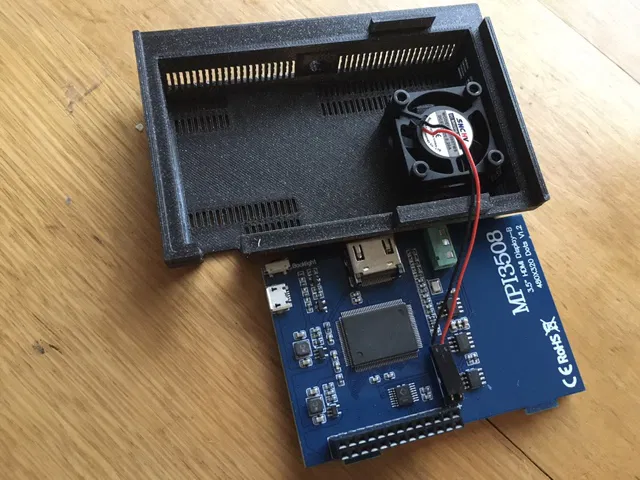

- Quạt tản nhiệt 5V 30mm (ví dụ: cái này)

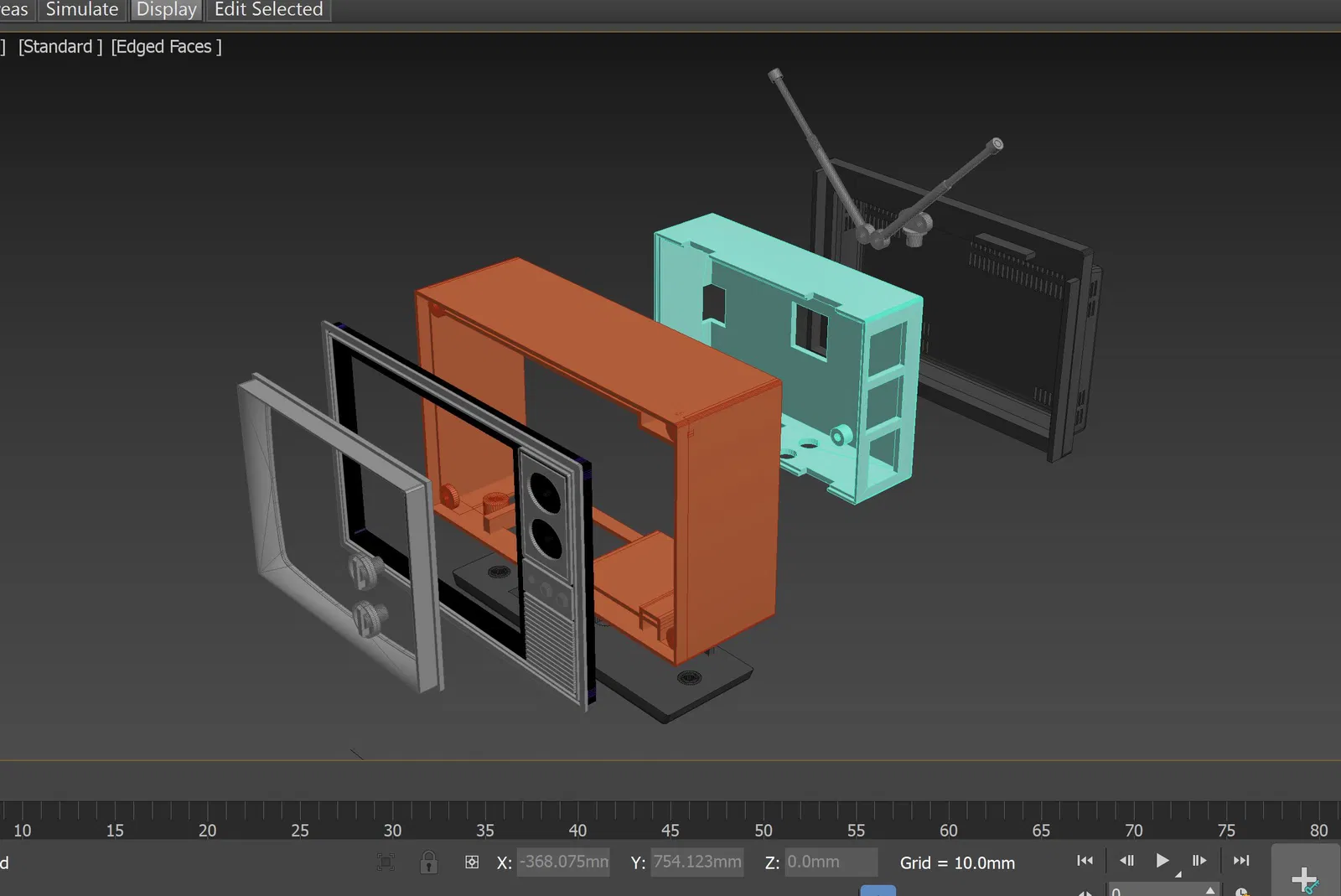

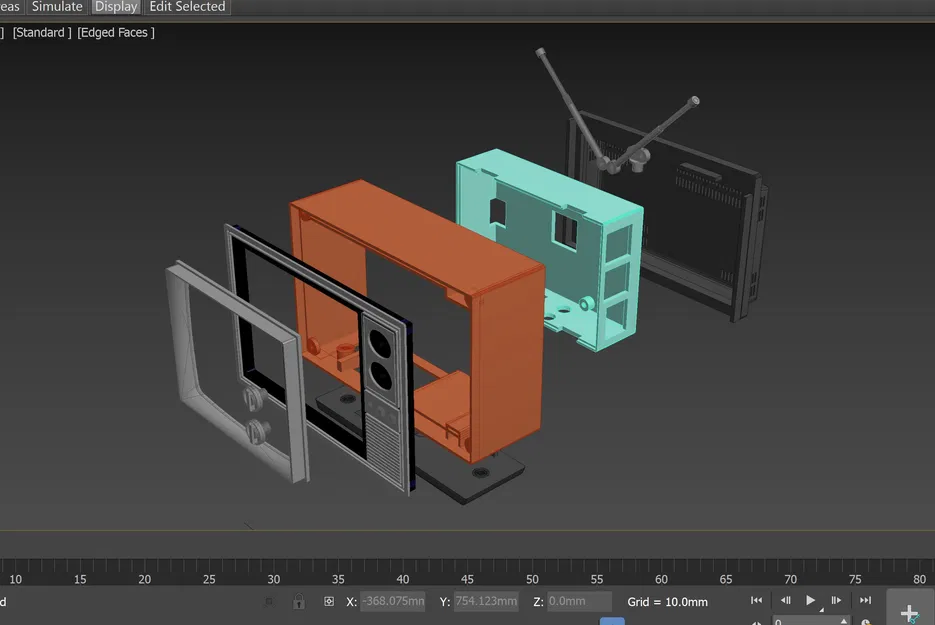

Tất cả các bộ phận trừ đế, vỏ pi, và ô cửa sổ nên được in với hỗ trợ. Mặt trước được in đa vật liệu.
Lưu ý RetroPie:
Mình đã dùng các giá trị sau trong file /boot/config.txt để giảm xuất màn hình xuống tỉ lệ 4:3.
overscan_left=-10
overscan_right=65
NHẬT KÝ THAY ĐỔI
13 tháng 2 năm 2023
- Thêm thanh gia cố cho adapter USB vào Đế.
3 tháng 2 năm 2023
- Thêm khe loa vào Lưới tản nhiệt phía trước.
1 tháng 2 năm 2023
- Thêm phiên bản Mặt sau có thể gắn quạt 30mm 5V.
- Thêm khe dẫn dây cho quạt trong Vỏ Pi.
- Cắt góc trái của Ô cửa sổ để vừa hơn.
Chúc vui vẻ!
