Khung máy Open-Frame Micro-ATX
Một mẫu case open-frame tối giản sử dụng nhôm định hình 2020 và các linh kiện in 3D. Đây là lựa chọn hoàn hảo để làm khung thử nghiệm phần cứng cho các bo mạch chủ Micro-ATX và nguồn SFX một cách gọn gàng, tiện lợi.
Mô tả

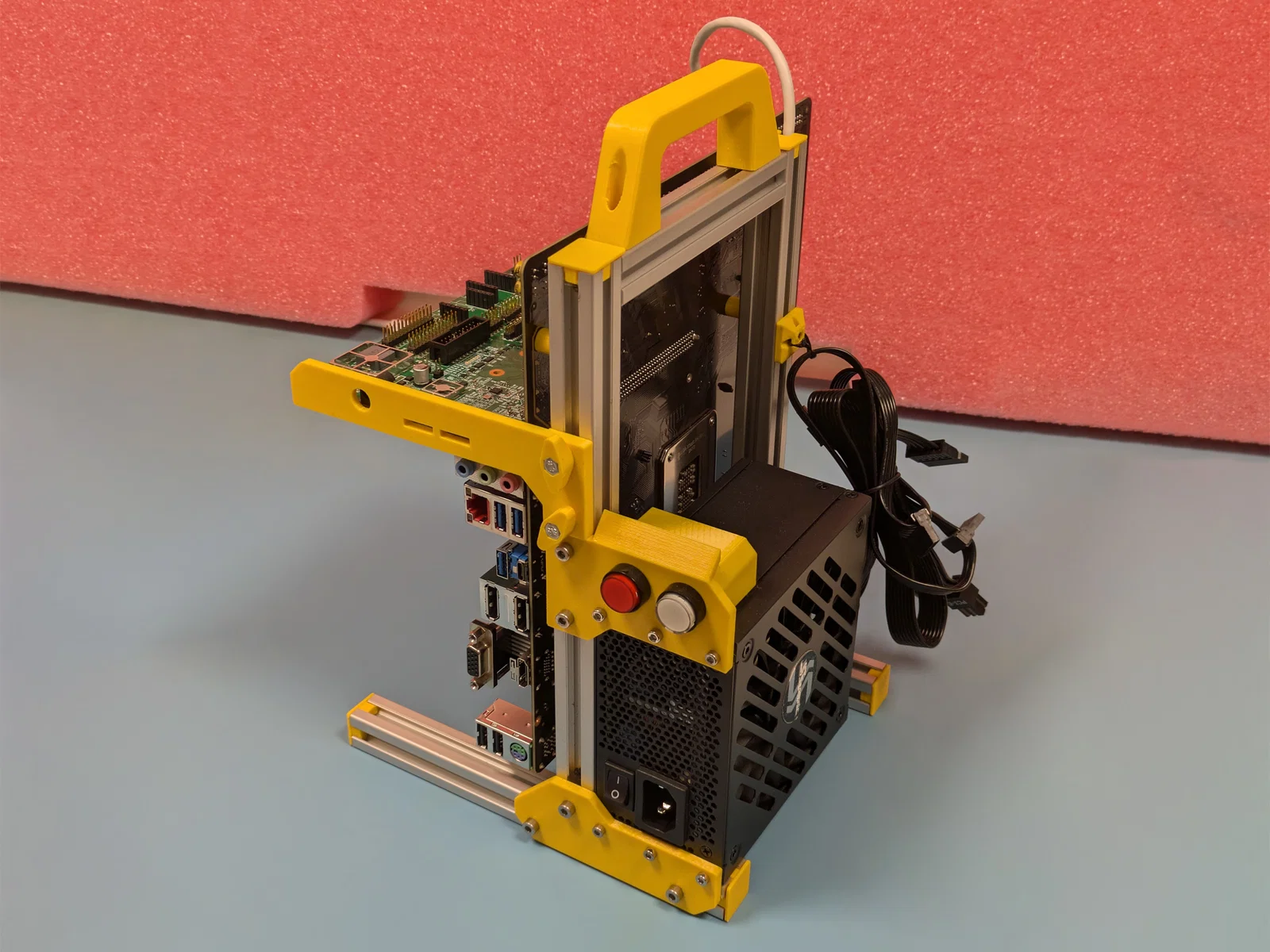

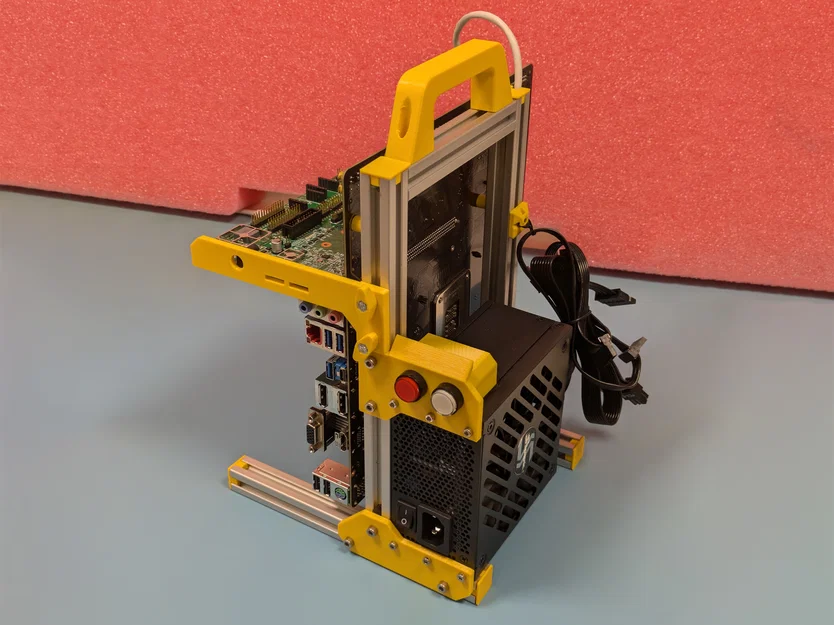

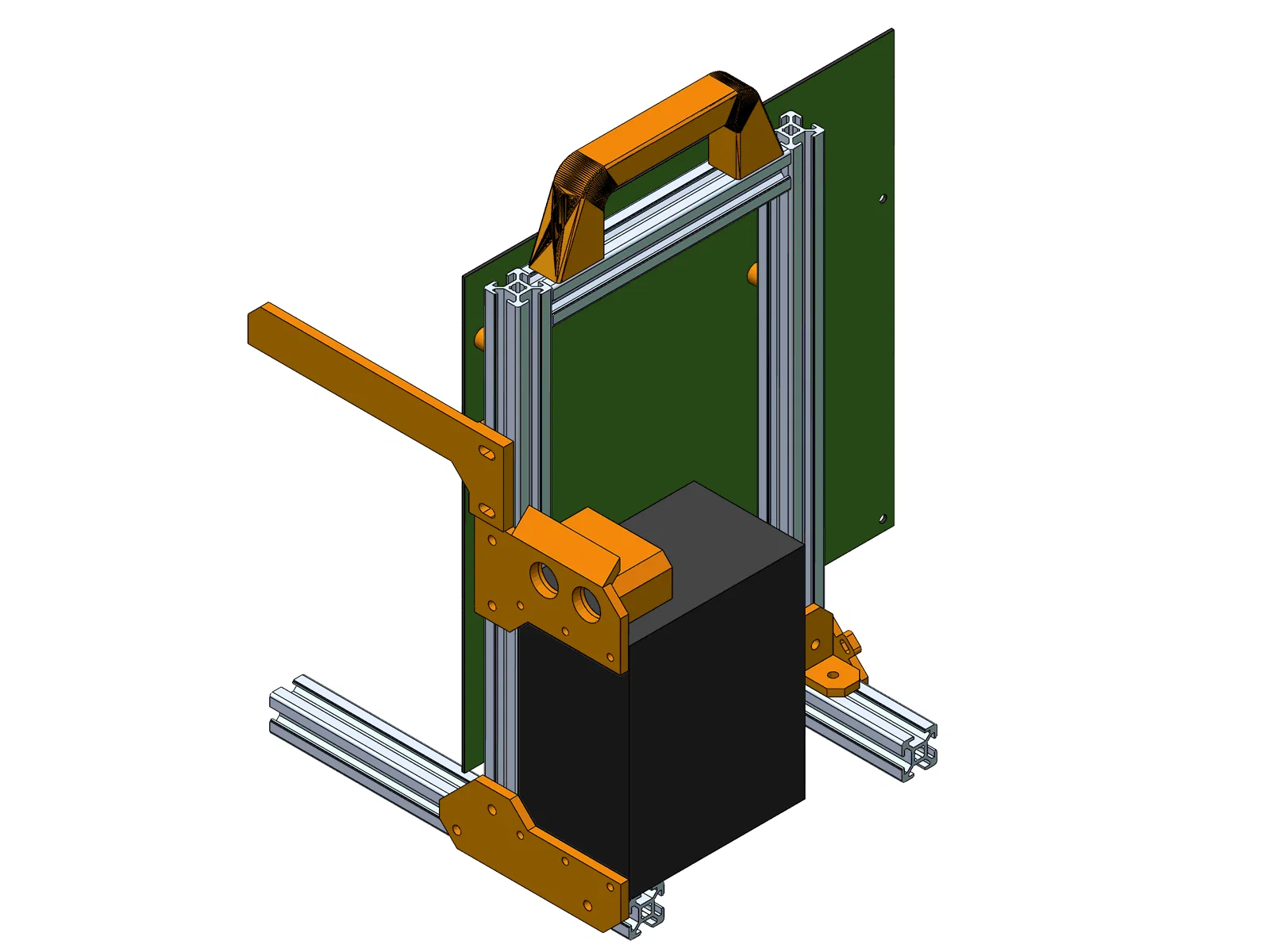

Đây là mẫu case open-frame tối giản dành cho bo mạch chủ Micro-ATX. Thiết kế này rất thích hợp để làm khung thử nghiệm phần cứng như trong hình dưới đây:
Khung máy tương thích với mọi bo mạch chủ Micro-ATX và nguồn SFX. Các linh kiện trong ảnh bao gồm:
- Gigabyte B760M DS3H
- be quiet! SFX L Power 500W
Để làm một cái khung, bạn cần 1200 mm thanh nhôm định hình 2020, cắt thành các đoạn như sau:
- 2 x 260.00 mm
- 2 x 203.80 mm
- 2 x 134.94 mm
Có nhiều cách để ghép nối các thanh nhôm lại với nhau. Mình đã sử dụng phương pháp được hướng dẫn trong video này. File Guides.3mf đi kèm sẽ giúp bạn định vị chính xác các lỗ khoan 73.00 mm và 22.51 mm.
Các chi tiết in 3D còn lại được gắn vào khung bằng vít lục giác M3x10 và M4x10. Đối với các trụ đỡ bo mạch chủ, bạn sẽ cần vít M3x16. Phía bên kia sẽ sử dụng M3 và M4 T-Nuts.
Mình đã sử dụng các nút nhấn đỏ và trắng làm nút nguồn và reset. Bạn có thể dùng cáp UTP vì nó có đủ số lõi cần thiết cho các chân front panel (power sw, reset sw, power led và hdd led).
Tất cả các linh kiện đều được in bằng nhựa PETG với đầu in 0.6 mm và 3 lớp tường (perimeters).
Xin gửi lời cảm ơn đến các tác giả của những mẫu thiết kế sau:
Nếu bạn muốn tìm một mẫu khung Micro-ATX in 3D hoàn toàn, hãy xem thêm mẫu thiết kế khác của mình tại đây.
