Vỏ Khung Mở Micro-ATX In 3D Hoàn Toàn

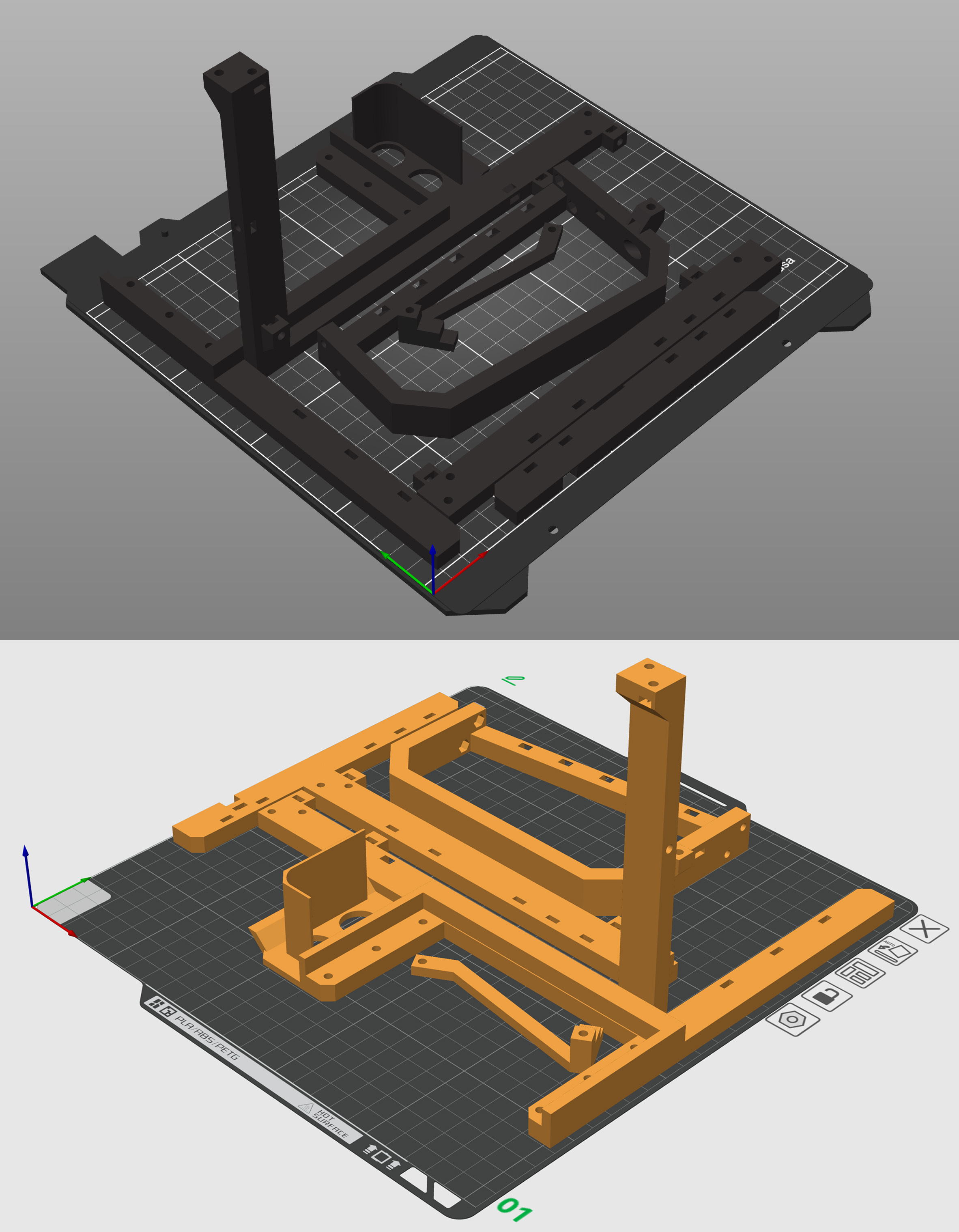

Tôi khá hài lòng với chiếc trước đây của mình, ngoại trừ việc cắt, khoan và taro nhôm định hình 2020 khá là cực. Thiết kế này được in 3D hoàn toàn và vừa vặn trên một mặt bàn in duy nhất 200x200 hoặc 250x250.

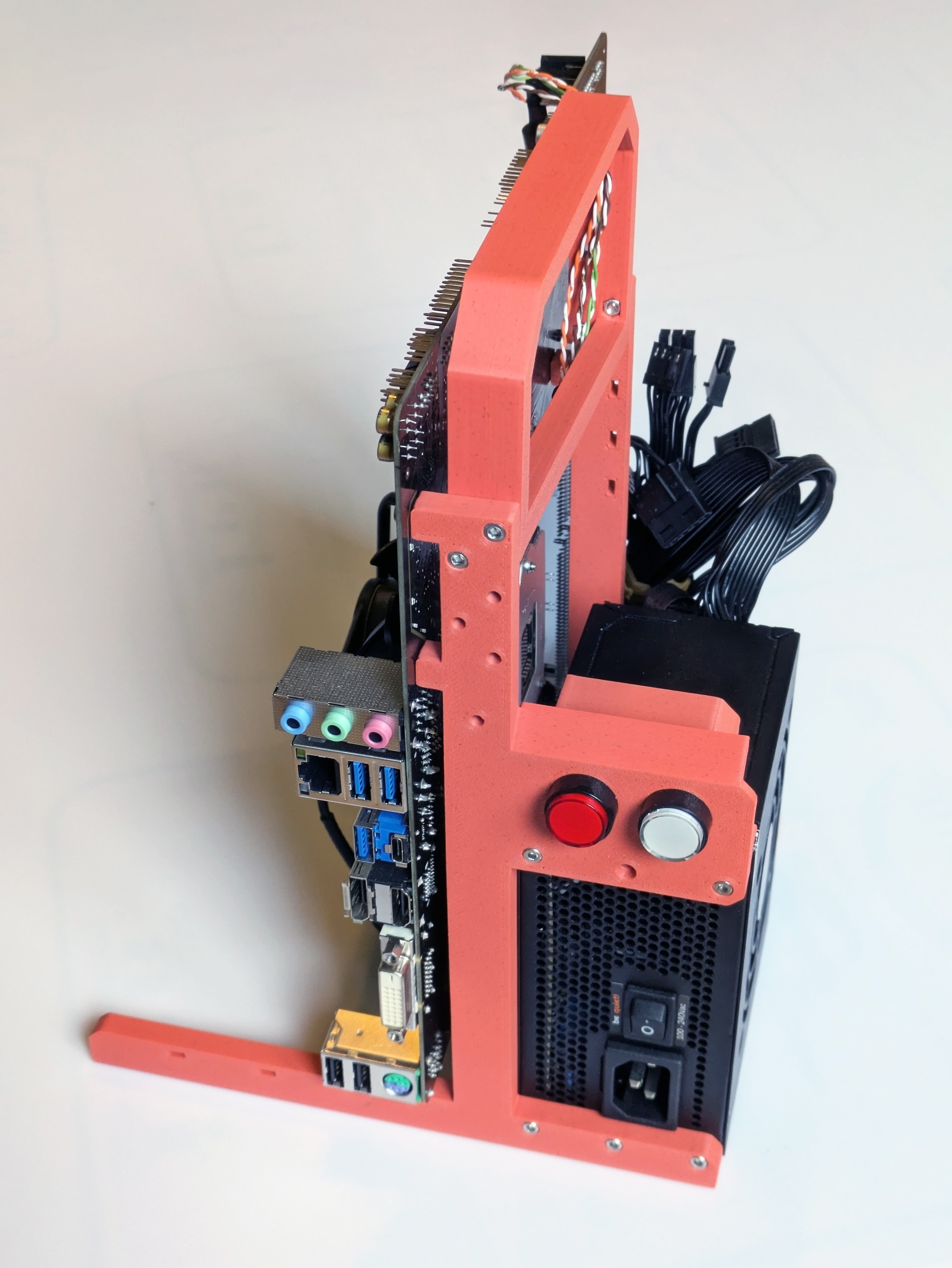

Nó nên tương thích với bất kỳ bo mạch chủ Micro-ATX và bộ nguồn SFX nào. Những cái trong ảnh là:

• Gigabyte B760M DS3H
• be quiet! SFX L Power 500W

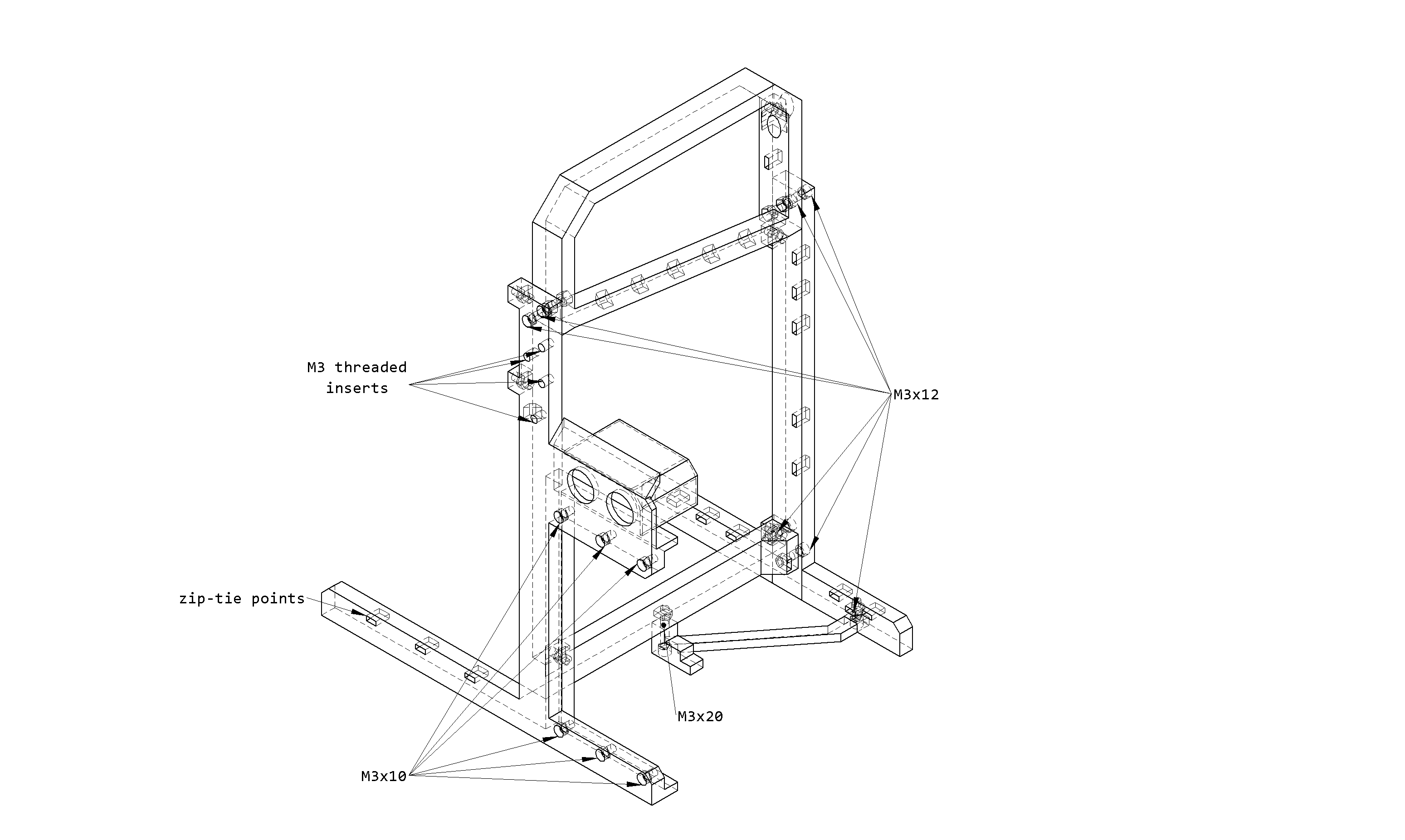

Phần cứng cần thiết:

• Vít đầu trụ (Socket head bolts):
  • 6 x M3x10 để gắn bộ nguồn.
  • 6 x M3x10 để gắn bo mạch chủ vào khung.
  • 7 x M3x12 để gắn tay cầm vào phía trước và phía sau.
  • 1 x M3x20 để gắn thanh chống vào các bộ phận phía trước và phía sau.
• 12 x Đai ốc M3.
• 4 x Ren cấy M3 để gắn giá đỡ PCIe vào bộ phận phía trước (tùy chọn).

Các bộ phận được thiết kế với đầu phun 0.6 mm và chiều cao lớp 0.3. Tôi đã có kết quả tốt khi in bằng PLA với 3 lớp chu vi, 4 lớp trên và dưới và 20% mật độ.

Lưu ý rằng với phiên bản 200x200, phần sau của khung được chia thành hai phần, yêu cầu thêm một vít nhiệt M3x16 và đai ốc M3.

Xin chân thành cảm ơn các tác giả của những mô hình này:

• Generic ATX/mATX/mITX/thinITX Motherboards
• Generic SFX/SFX-L PSU
