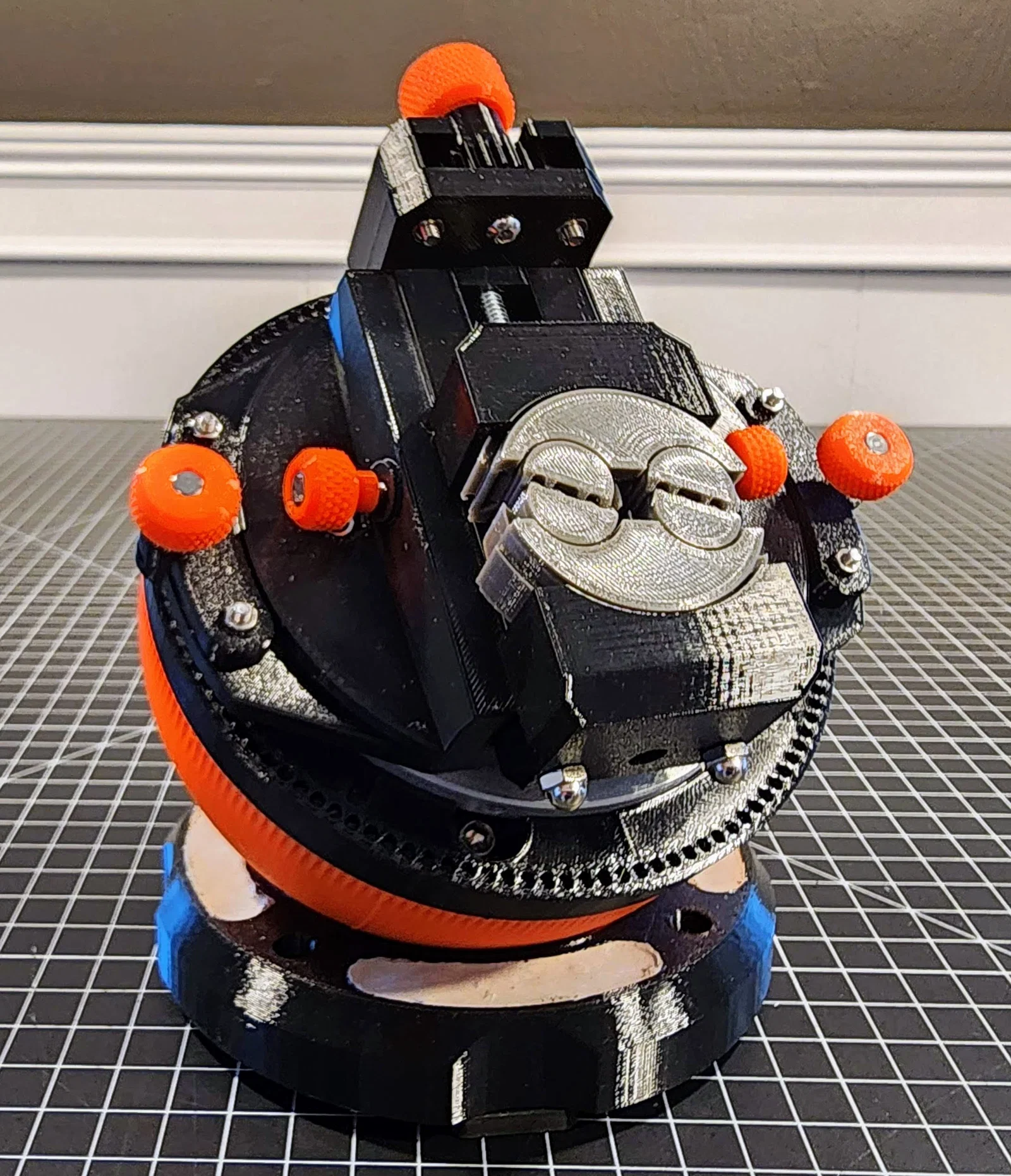

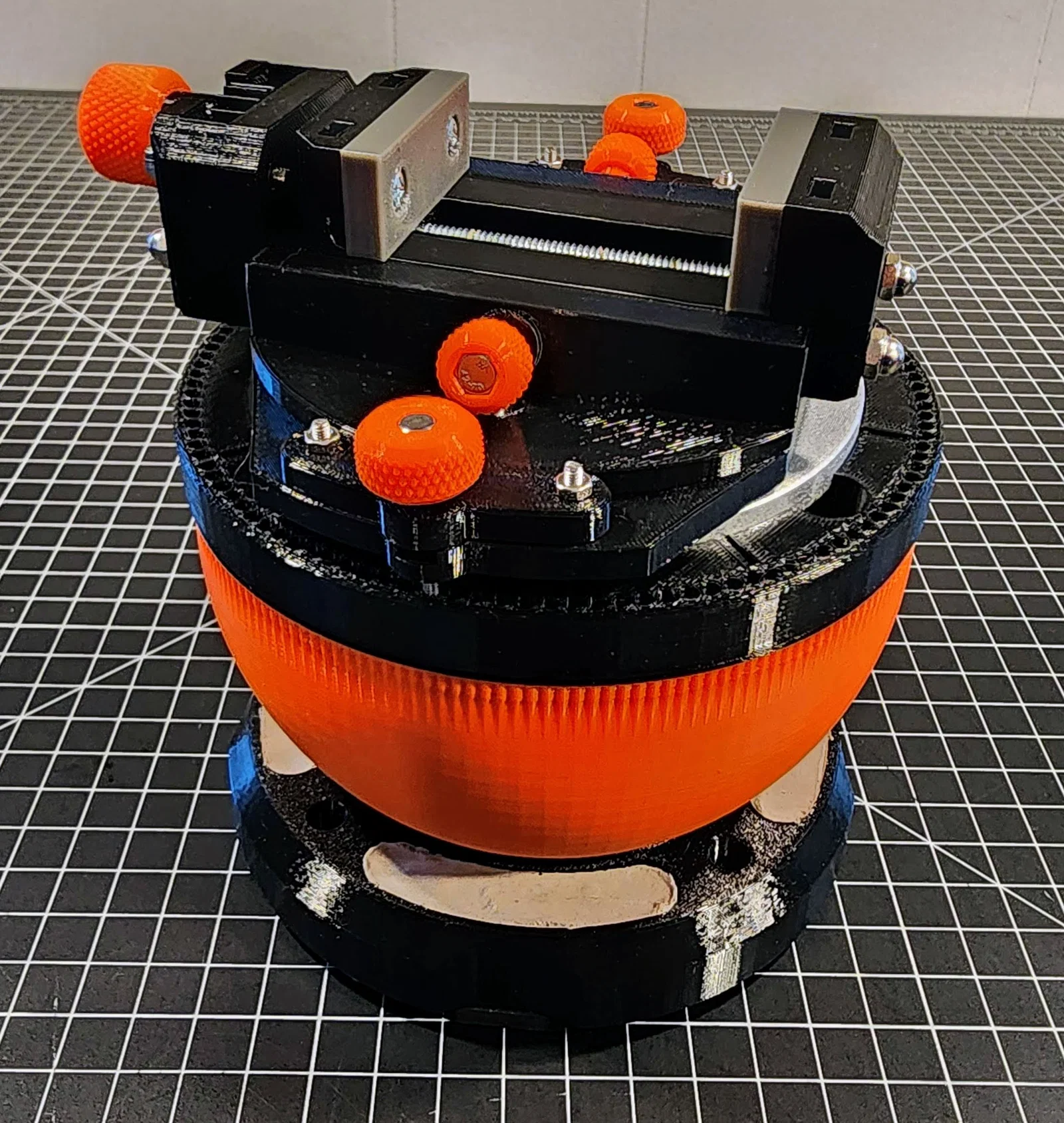

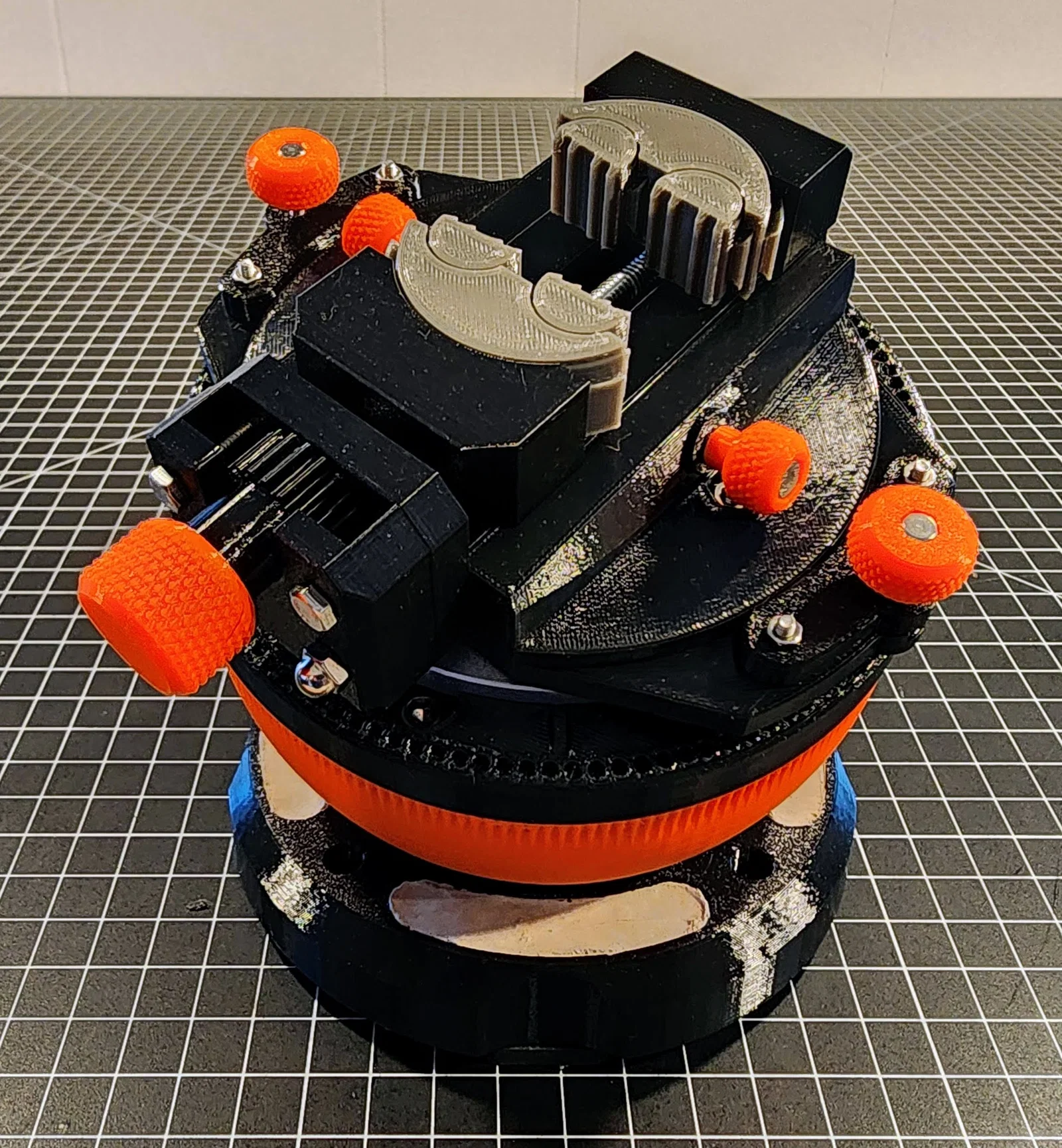

1. Ball Vice Remix: Fusion, Phần cứng chuẩn Mỹ, Tùy chỉnh và hơn thế nữa

Cái Ball Vice (ê-tô cầu) này là kết quả từ việc remix lại ba mẫu thiết kế gốc: Open Ball V1 (Ball vise system), D-Series Ball Vise và D-series Dovetail Vises. Xin gửi lời cảm ơn đến Chris Borge vì các thiết kế nguyên bản, Chris Deeter vì tài liệu hướng dẫn Build Guide rất hữu ích, và ThatRobHuman vì những bản remix cùng bộ hướng dẫn dạng PDF trực quan tuyệt vời.

Tôi đã thực hiện một số thay đổi tổng thể, chủ yếu để sử dụng các loại phần cứng (ốc vít) phổ thông, dễ mua tại Mỹ, đồng thời đơn giản hóa quá trình in ấn và bổ sung thêm một số tính năng mới.

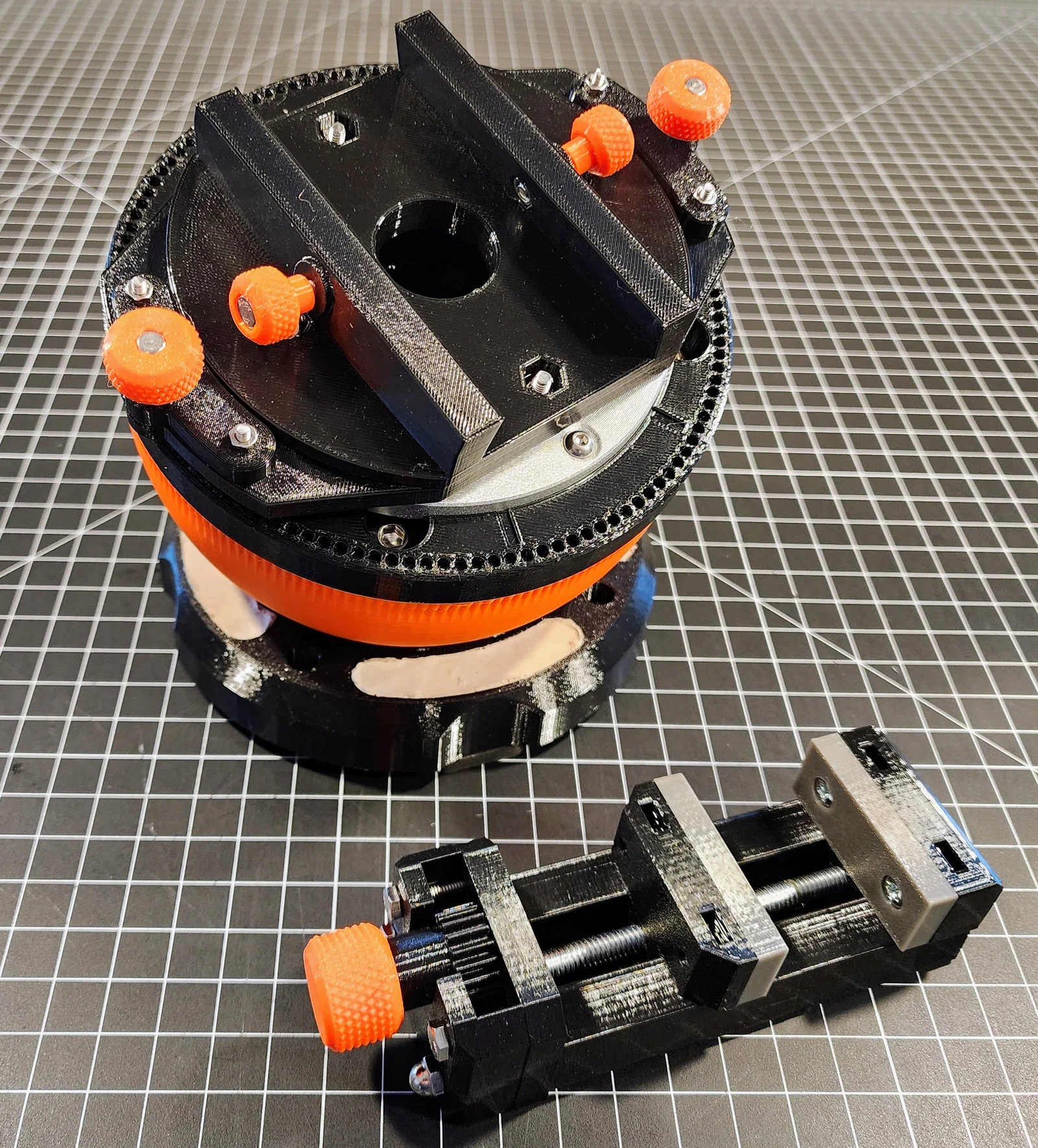

Đây là phần đầu tiên trong chuỗi ba bản remix cần thiết để tạo ra hệ thống ê-tô cầu theo cách của tôi. Nội dung bao gồm các chỉnh sửa cho phần Đế (Bottom), Nắp đế (Bottom Cover), Quả cầu (Ball) và Vòng đai ốc (Nut Ring) từ Open Ball V1. Bản remix thứ hai bao gồm Đĩa định vị (Index Plate) và Đĩa xoay đuôi én (Dovetail Spin Plate). Bản remix thứ ba sẽ tập trung vào ê-tô và ngàm kẹp.

Một số loại linh kiện hệ mét trong thiết kế gốc rất khó tìm và đắt đỏ tại Mỹ. Do đó, tôi đã chỉnh sửa lại các model để có thể sử dụng những loại bu-lông và đai ốc nối thông dụng hơn.

Tôi đã nhập các model này vào phần mềm Autodesk Fusion. Việc này giúp tôi hình dung rõ cách lắp ráp các chi tiết trước khi in. File Fusion (.f3d) chứa các chỉnh sửa của tôi cũng đã được đính kèm.
