3. Ball Vice Remix: Fusion, Linh kiện chuẩn Mỹ, Ngàm kẹp tùy chỉnh và hơn thế nữa

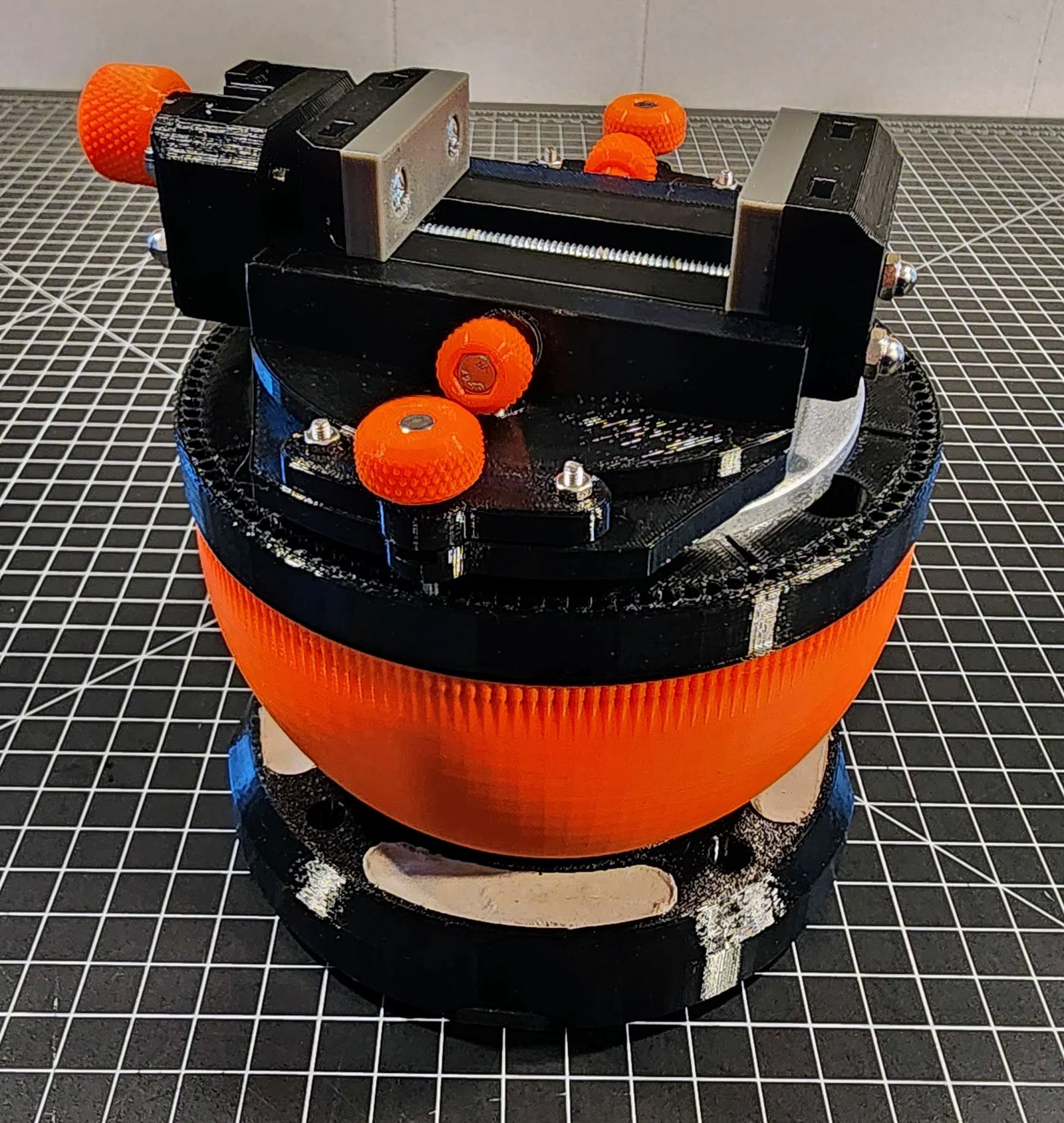

Cái ê tô cầu (ball vice) này là kết quả của việc remix từ ba mẫu: Open Ball V1 (Ball vise system), D-Series Ball Vise và D-series Dovetail Vises. Xin gửi lời cảm ơn đến Chris Borge vì các thiết kế gốc, Chris Deeter vì Hướng dẫn lắp ráp rất hữu ích, và ThatRobHuman vì những bản remix cùng bộ hướng dẫn PDF trực quan tuyệt vời.

Tôi đã thực hiện khá nhiều thay đổi tổng thể, chủ yếu để sử dụng các loại linh kiện (hardware) rẻ tiền và dễ mua tại Mỹ, đồng thời đơn giản hóa quá trình in ấn và bổ sung thêm các tính năng mới.

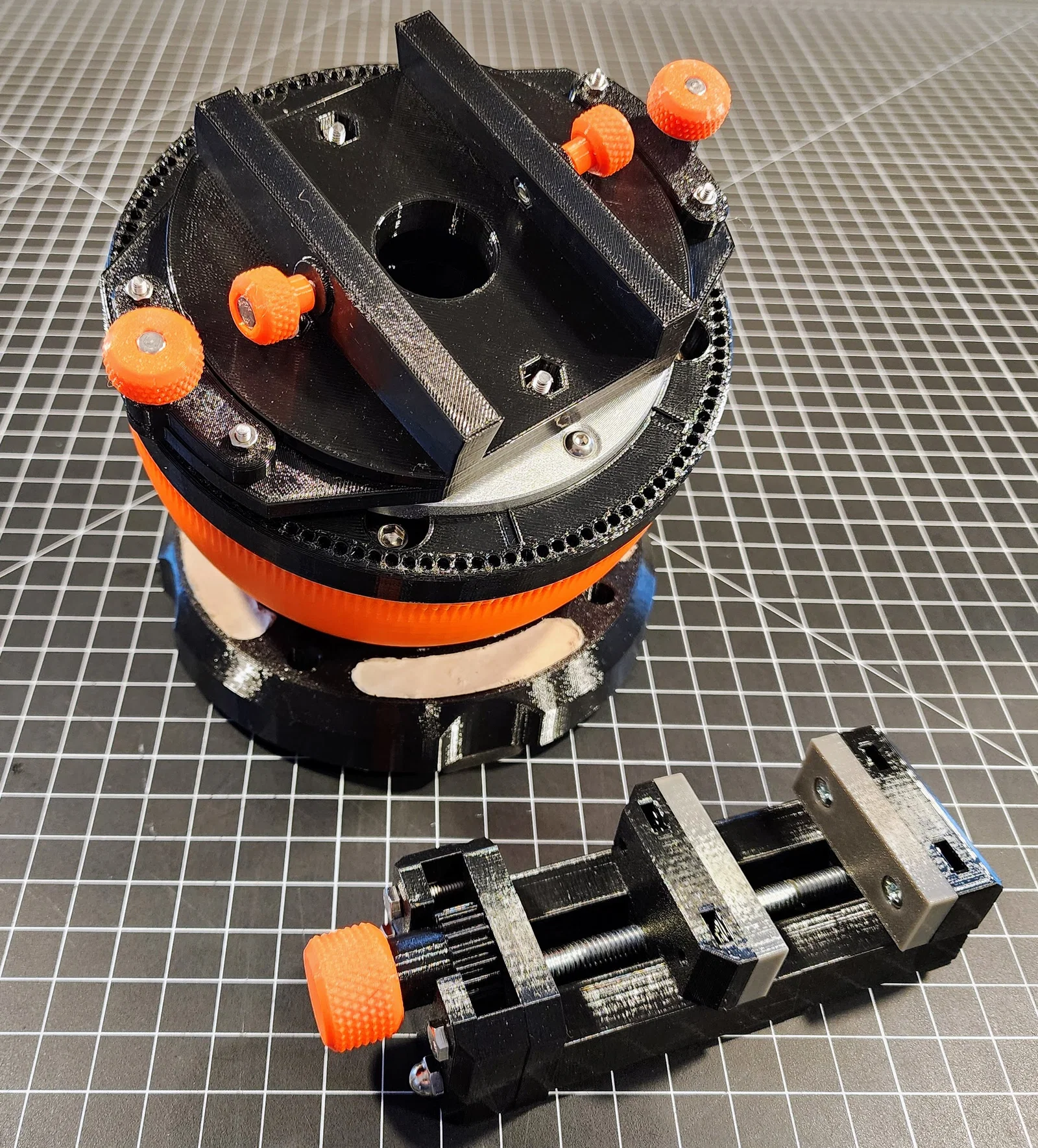

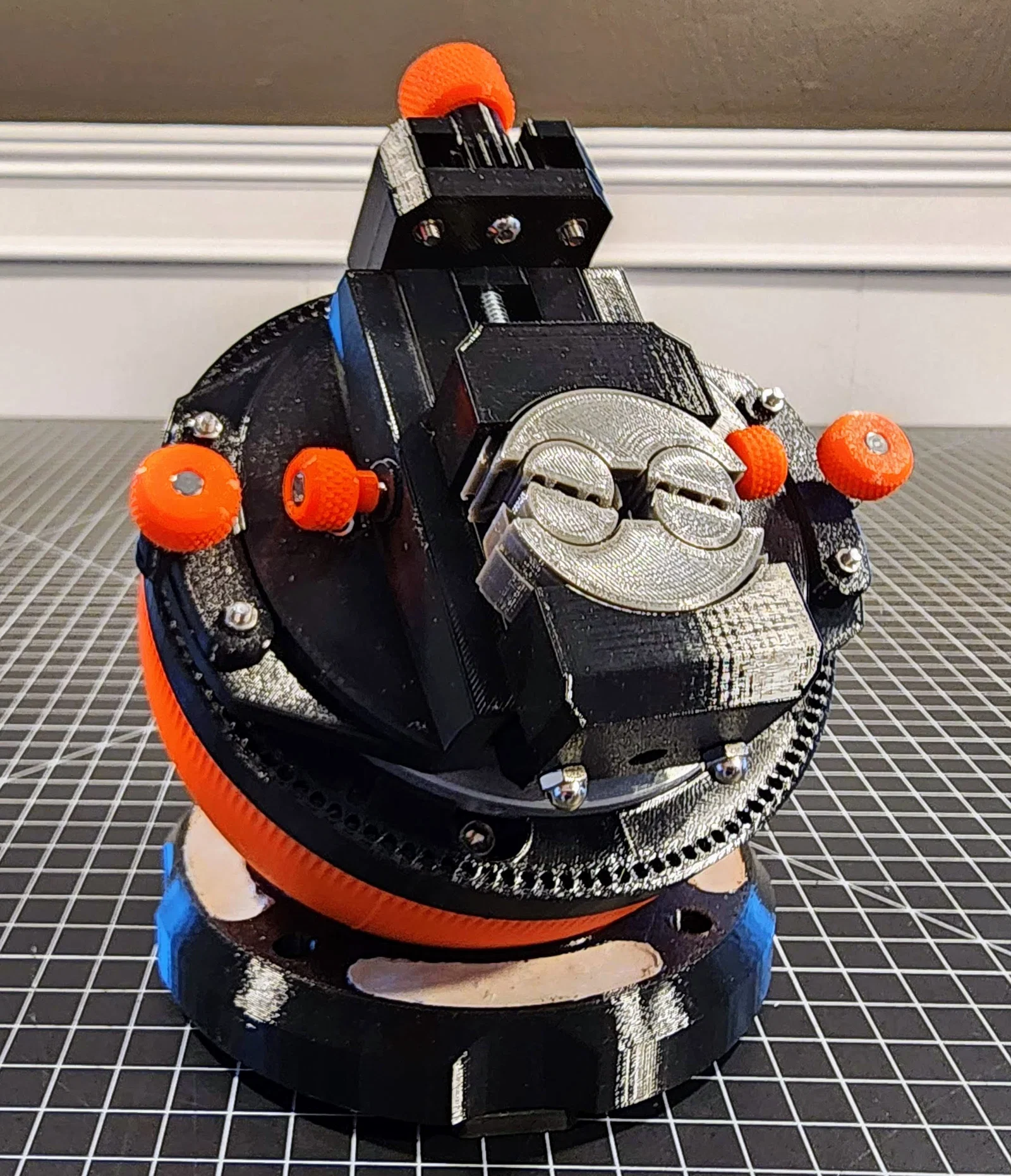

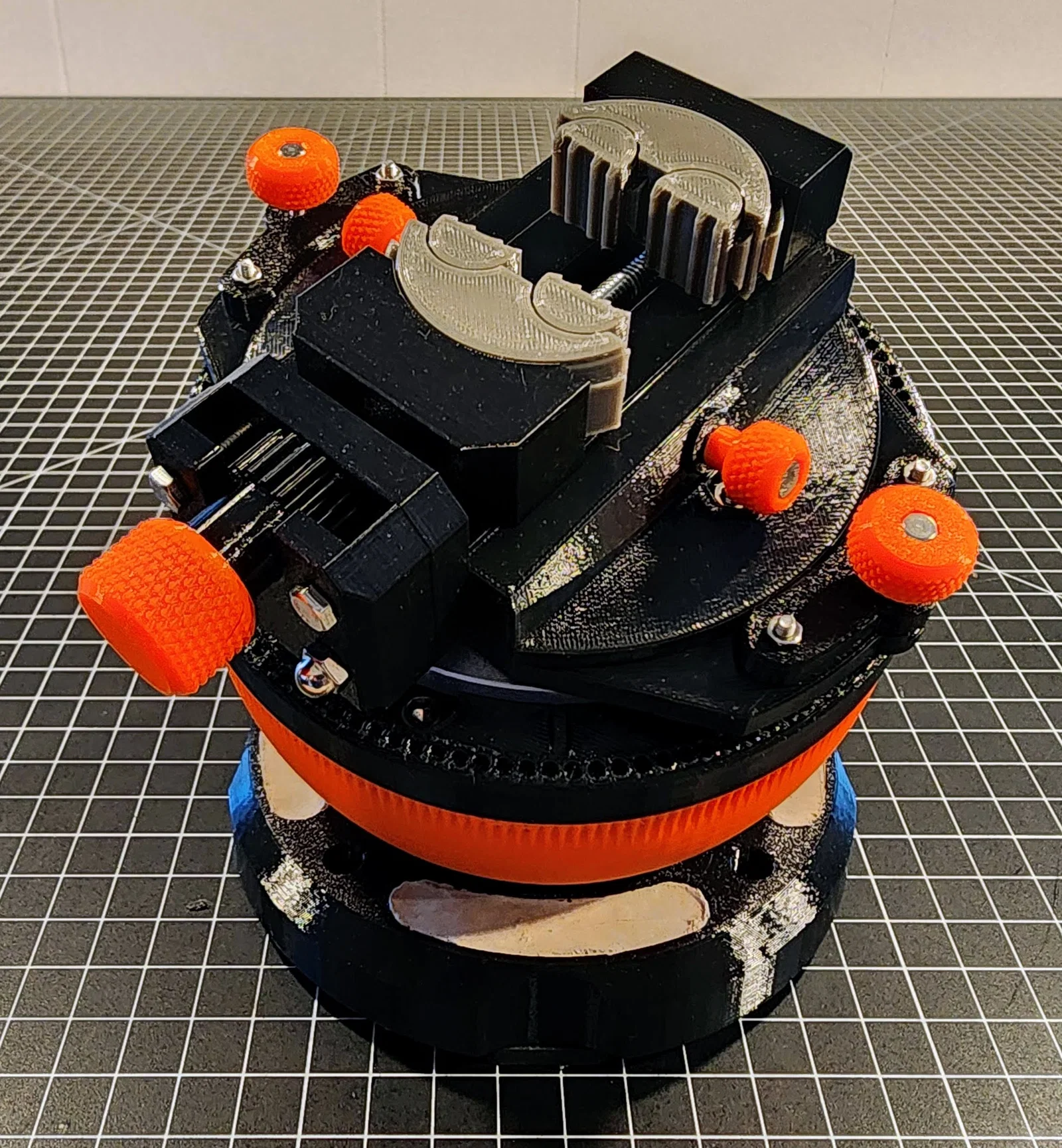

Đây là phiên bản remix thứ ba trong tổng số ba bản remix cần thiết để tạo ra bộ ê tô cầu theo cách của tôi. Bao gồm các sửa đổi cho phần ê tô và ngàm kẹp fractal (fractal jaws), cùng một loại ngàm kẹp đa năng mới với thiết kế tấm chèn dễ dàng thay thế. bao gồm phần đế và quả cầu. bao gồm tấm định vị (index plate) và tấm xoay dovetail.

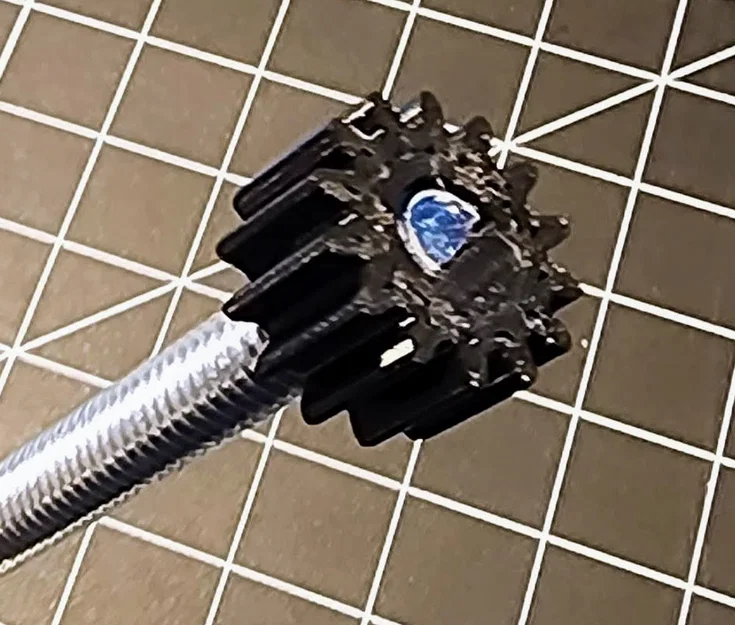

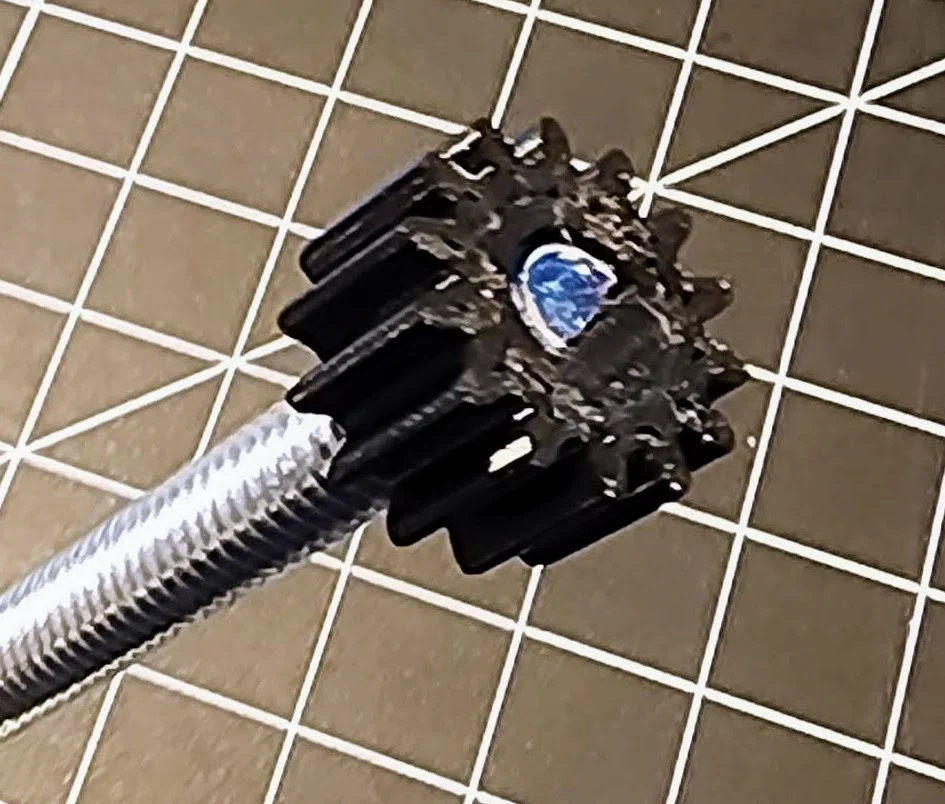

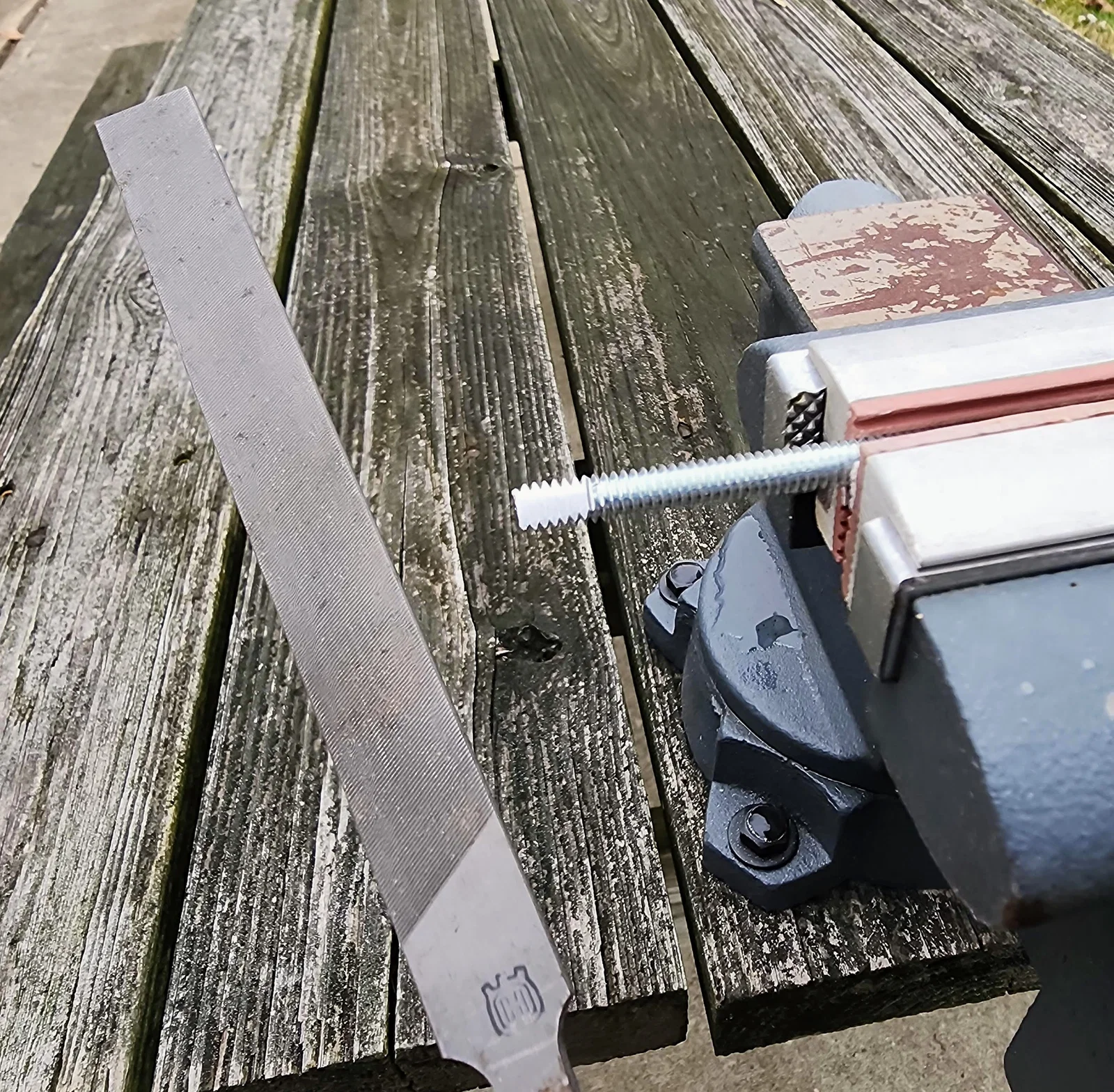

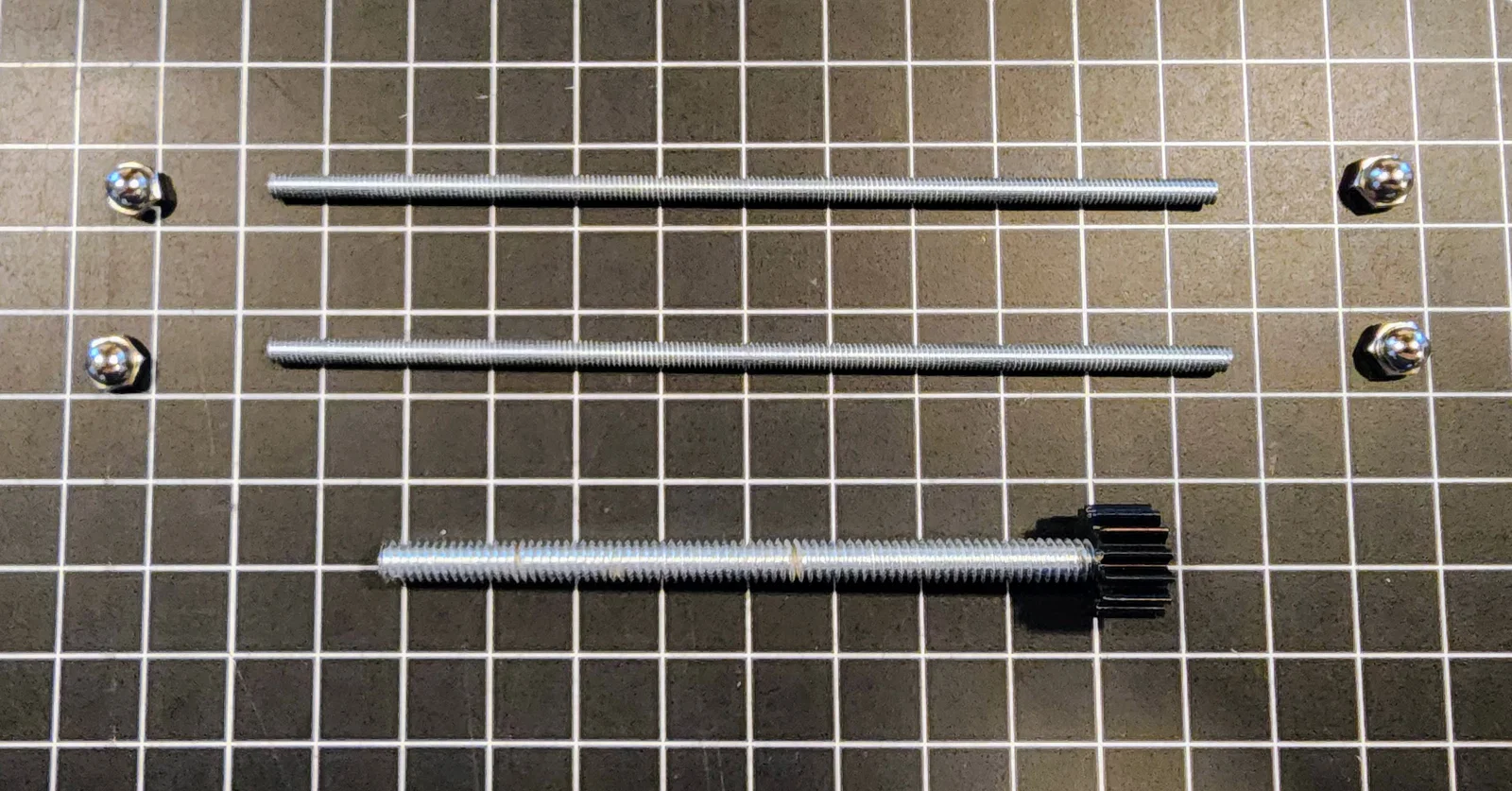

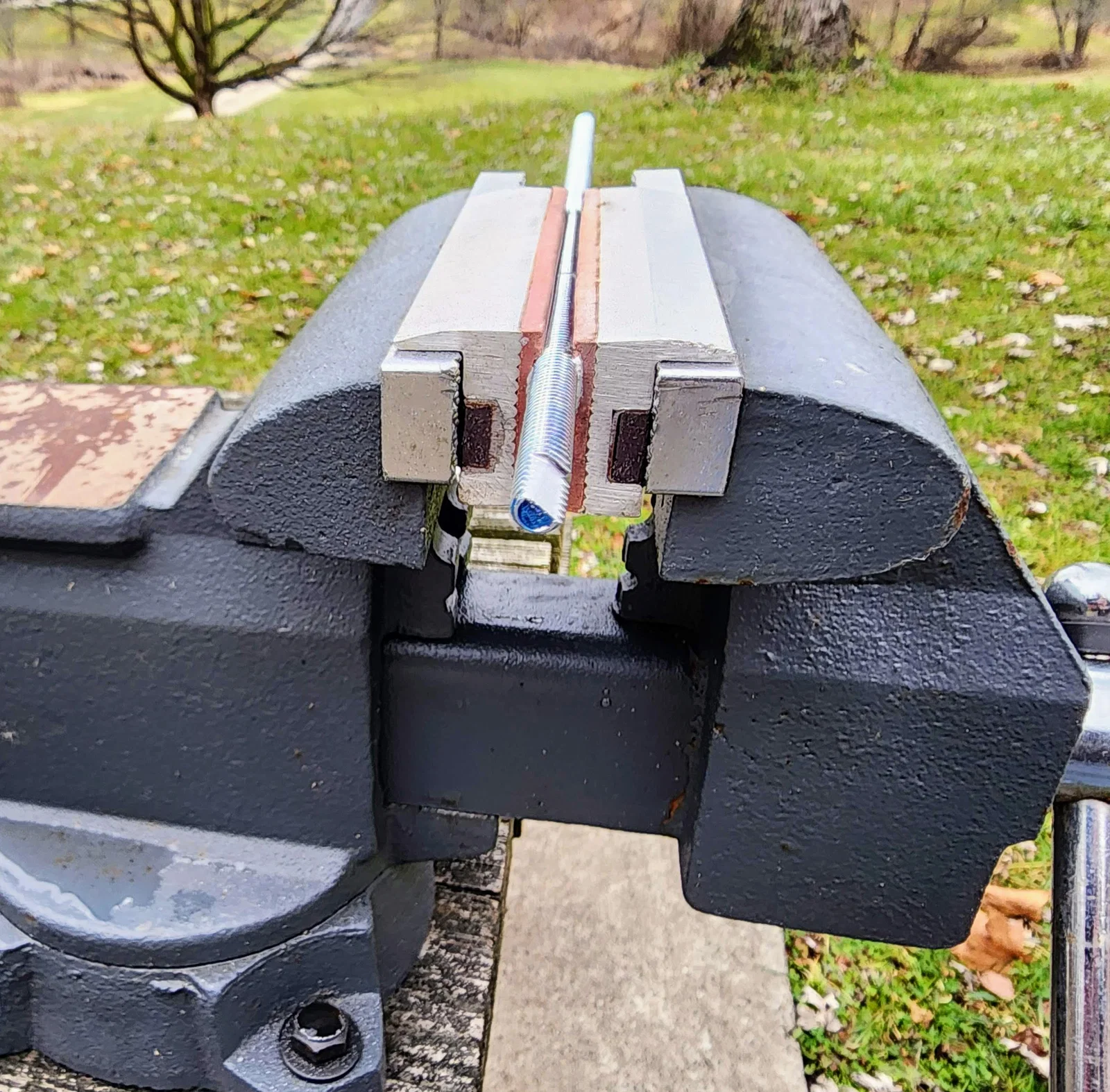

Một số linh kiện hệ mét trong thiết kế gốc khá tốn thời gian và chi phí để tìm mua tại Mỹ. Tôi đã sửa đổi các mô hình để sử dụng thanh ren thông dụng, cắt theo chiều dài bằng cưa sắt. Thay vì dùng đầu bu lông lục giác, tôi đã mài phẳng trục vít để khóa bánh răng truyền động.

Tôi đã import các mô hình vào Autodesk Fusion. Tôi thấy việc xem trước cách lắp ráp các bộ phận lại với nhau trước khi in rất hữu ích. File f3d của Fusion với các sửa đổi của tôi đã được đính kèm.
