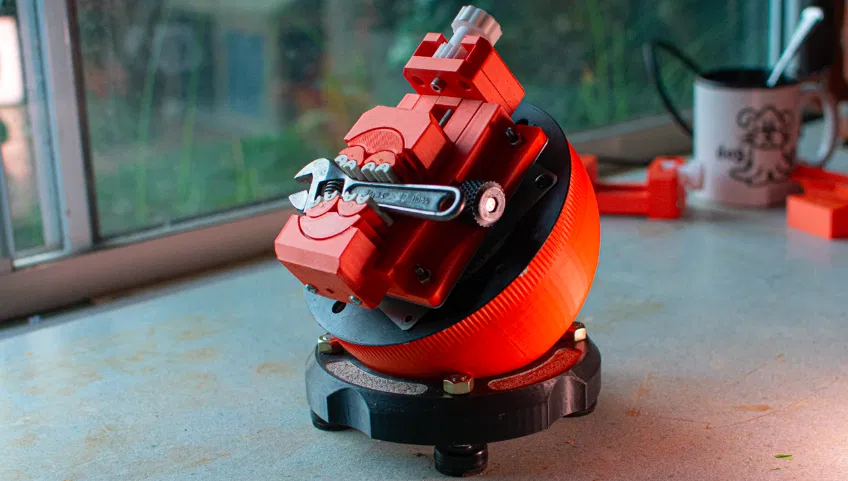

Open Ball V1 (Hệ thống bàn cặp bi)

3/04/2024: Đã cập nhật hướng dẫn lắp ráp bao gồm danh sách bộ phận và lời khuyên in ấn. Đang chờ bàn xoay tốt hơn. 7/04/2024: Vẫn đang chờ bàn xoay, cập nhật danh sách bộ phận. Cập nhật mô hình và hướng dẫn lắp ráp dự kiến ngày 11/04/2024 13/04/2024: Phát hành phiên bản 1.5 bao gồm bàn xoay mới và đế XL, tôi đã chọn tải lên như một mô hình riêng biệt để trang này bớt rối mắt. Bản cập nhật này bao gồm bàn xoay mới/cuối cùng là điểm giữ chính của v1. Các bộ phận nằm trong thư mục “Bàn xoay mới”. Cũng bao gồm một số thay đổi do cộng đồng đề xuất, xem video để biết chi tiết. 14/04/2024: Cập nhật liên kết Amazon và tải lên các đai ốc nối 3D có thể in được vì một số người gặp khó khăn trong việc tìm nguồn cung ứng. Đã sửa nắp khóa thành m4 thay vì m3, bộ phận duy nhất cần in lại là "Nắp khóa m3" nhỏ. 22/06/2024: Cập nhật với tệp STEP cho v1.5 16/10/2024: Cập nhật liên kết vòng bi mới để tránh hết hàng. Đôi khi các bản in giống như một giải pháp tìm kiếm vấn đề. Lần này thì không phải vậy. Bàn cặp bi đã được thợ khắc sử dụng ít nhất một thế kỷ. Ngay cả các mẫu nhập khẩu cũng đắt tiền, và các tùy chọn tự chế thường yêu cầu phần cứng không phổ biến hoặc khả năng cắt đôi quả bóng bowling. Nếu điều này không hấp dẫn bạn, thì có lẽ Open Ball sẽ hấp dẫn bạn. Yêu cầu không công cụ nào ngoài máy in và khả năng trộn bê tông, Open Ball rẻ và dễ làm. Tính năng nhanh: -Mặt bàn làm việc chắc chắn đổ bê tông với 9 điểm gắn m8 cho nhiều tùy chọn giữ vật liệu. Trọng lượng của bê tông cung cấp mặt bàn ổn định mà không cần bắt vít vào bàn. -Bàn xoay khóa với các lỗ được đánh số và hệ thống đuôi én thay đổi nhanh cho nửa tá tùy chọn giữ vật liệu -Đế XL tùy chọn để cho phép bổ sung các phụ kiện như tay trợ giúp, chỗ để tay, đèn và giá đỡ bộ phận -Mã nguồn mở! Video hướng dẫn lắp ráp bàn cặp: Các bộ phận là hệ mét nhưng thiết kế là mã nguồn mở và việc thay đổi sang hệ inch sẽ là một nhiệm vụ đơn giản. Theo kinh nghiệm của tôi, mặc dù có thể khác nhau, các bu lông hệ mét có một đương lượng hệ inch có thể hoạt động. Tham khảo biểu đồ này để biết thêm: (biểu đồ ở đây) Danh sách bộ phận và hướng dẫn lắp ráp ở cuối. hầu hết các hình ảnh hiển thị đế V1 lỗi thời với bàn xoay cũ và không có điểm đánh số Tất cả các tùy chọn giữ vật liệu đều gắn qua hệ thống đuôi én thay đổi nhanh. Các tùy chọn giữ vật liệu hiện tại bao gồm: Bàn cặp Fractal và không Fractal. Đây là những bàn cặp giống như dùng cho cánh tay ren của tôi: Tay cầm sơn cho mô hình thu nhỏ. Giá đỡ hình trụ cho các vật dụng như điêu khắc: Bàn cặp PCB, hoặc bất cứ thứ gì phẳng.   Một ứng dụng khác mà tôi chưa tạo bất kỳ phụ kiện cụ thể nào, nhưng là một trong những tính năng hữu ích nhất đối với tôi là công việc quay video macro. Đây là hệ thống lý tưởng nhất mà tôi từng sử dụng, và bàn xoay đủ mượt mà cho công việc quay video macro. Bộ chuyển đổi đĩa để gắn bàn cặp PCB của Squinn. Tải xuống hầu hết các tệp từ nguồn gốc, bộ chuyển đổi được tìm thấy ở đây. Đế XL là một đế thay thế tôi đã phát triển để cho phép bổ sung các phụ kiện như tay trợ giúp, thùng chứa bộ phận, chỗ để tay và hơn thế nữa để bổ sung cho bàn cặp bi.  Tôi đã chọn tải nó lên ở nơi khác vì trang này đã đủ dài để cuộn. Xem: ** Tôi thực sự hài lòng với kết quả dự án này và mong muốn xem cộng đồng nghĩ gì về nó. Bộ phận: Quả bóng: -16 bu lông m810mm -1 bu lông m865mm 4 chân cao su m8. HOẶC tùy chọn in được. Sẽ cần phải căn chỉnh hoặc cắt phẳng với bu lông, xem: Cắt bu lông phẳng với các đai ốc. 9 đai ốc nối m8, 13mm giữa các mặt phẳng.  Lưu ý: Tôi đã thấy nhiều bình luận về việc mọi người gặp khó khăn khi tìm kiếm chúng. Tôi đã tải lên một giải pháp thay thế có thể in được, hoặc có thể sử dụng hai đai ốc m8 thông thường, với chi phí làm cho quả bóng yếu hơn và khó gắn các vật vào mặt bóng hơn. Giải pháp thay thế có thể in được sẽ cần được ren bằng mũi taro m8 hoặc 5/16 inch để tạo ren. Một bàn xoay lazy susan 5 inch. https://www.aliexpress.com/item/1005006908468800.html?spm=a2g0o.productlist.main.17.1bd77235dUVOHQ&algo_pvid=8d0f7d00-862b-4e14-b1f9-4fb0de9ee15b&algo_exp_id=8d0f7d00-862b-4e14-b1f9-4fb0de9ee15b-8&pdp_npi=4%40dis%21AUD%2120.99%2120.99%21%21%2198.54%2198.54%21%402103010b17290841108427473e76b8%2112000038683608925%21sea%21AU%213104961868%21X&curPageLogUid=eQjOXNFgqIDh&utparam-url=scene%3Asearch%7Cquery_from%3A 20cm đường kính khoảng 6mm cao su… dây thun? dây đeo? Một hình trụ cao su 6mm hoặc vật liệu có độ bám khác. Khoảng 2KG bê tông hoặc thạch cao. LÝ TƯỞNG NHẤT là bê tông + càng nhiều vật kim loại nhỏ càng tốt như ốc vít cũ. Điều này tối đa hóa trọng lượng. Đối với phần giữ vật liệu: Bàn cặp PCB: 3 bu lông m430mm, đầu lục giác 2 bu lông m440+mm, đầu lục giác. Bu lông dài hơn cho phép kẹp mở rộng hơn. 40mm chỉ đủ dài cho vật liệu phẳng lên đến khoảng 4mm. Tay cầm sơn: 1 bu lông m820mm, có thể lên tới 50mm. Keo. Giá đỡ hình trụ: 1 bu lông m430mm, đầu lục giác. 1 đai ốc m4. Chèn ren tùy chọn để thay thế đai ốc. Yếu hơn nhưng dễ lắp đặt hơn. Thiết kế bàn cặp, xem 7:30: Lời khuyên in ấn: Chủ yếu, chi tiết in không quá quan trọng. Tôi in với 3 lớp thành, 20% vật liệu độn, chiều cao lớp 0.2mm. Tôi sử dụng PLA giá rẻ cho mọi thứ. Bật hỗ trợ. Không có nhiều điều cụ thể để thay đổi ngoài bộ phận hỗ trợ quả bóng, bộ phận này cần một số chặn hỗ trợ như minh họa ở đây: Các bộ phận khác nên được in theo hướng lý tưởng nhất sau đây:
