Vỏ Bảo Vệ Cho Camera USB Arducam 1080P B0205

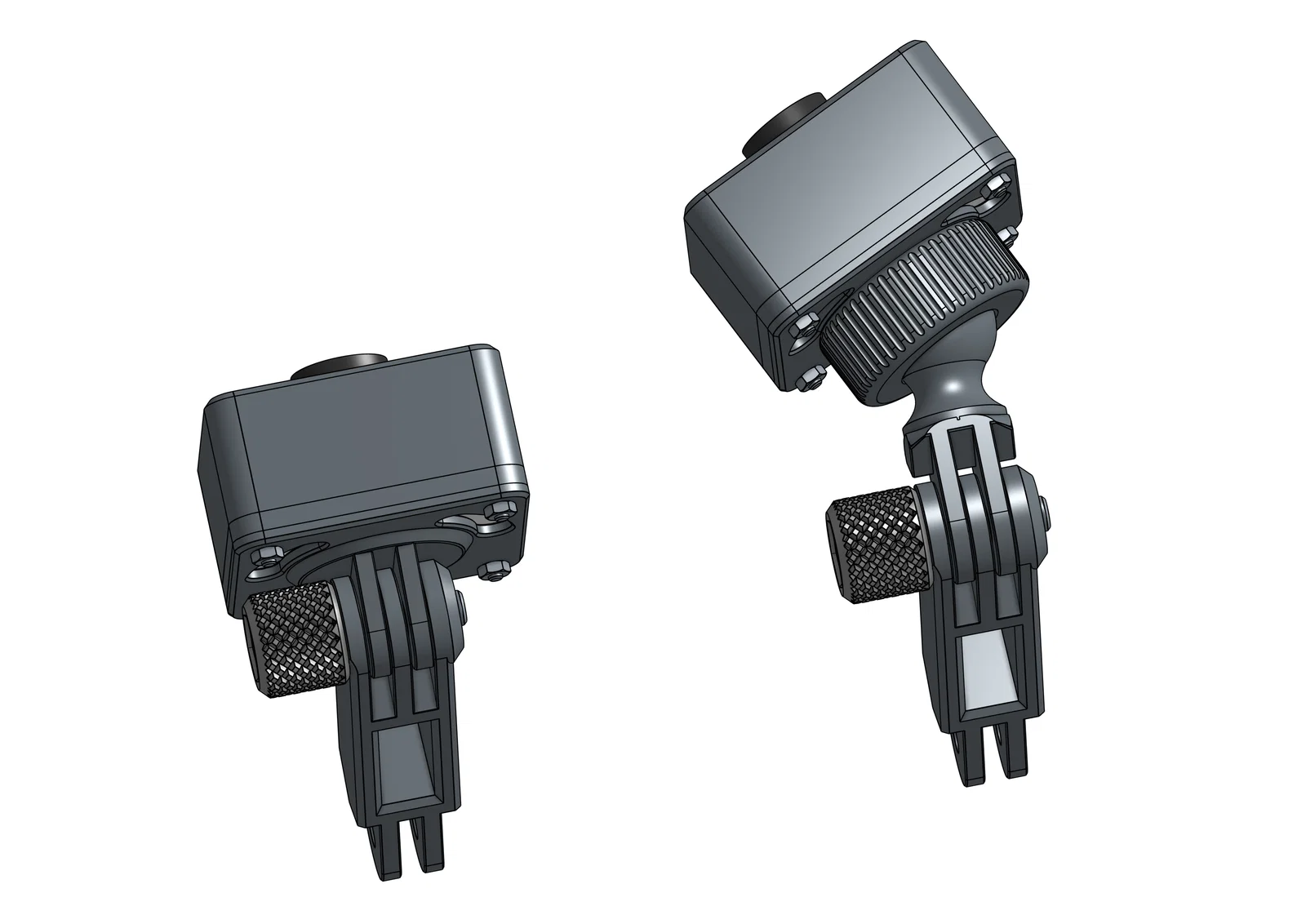

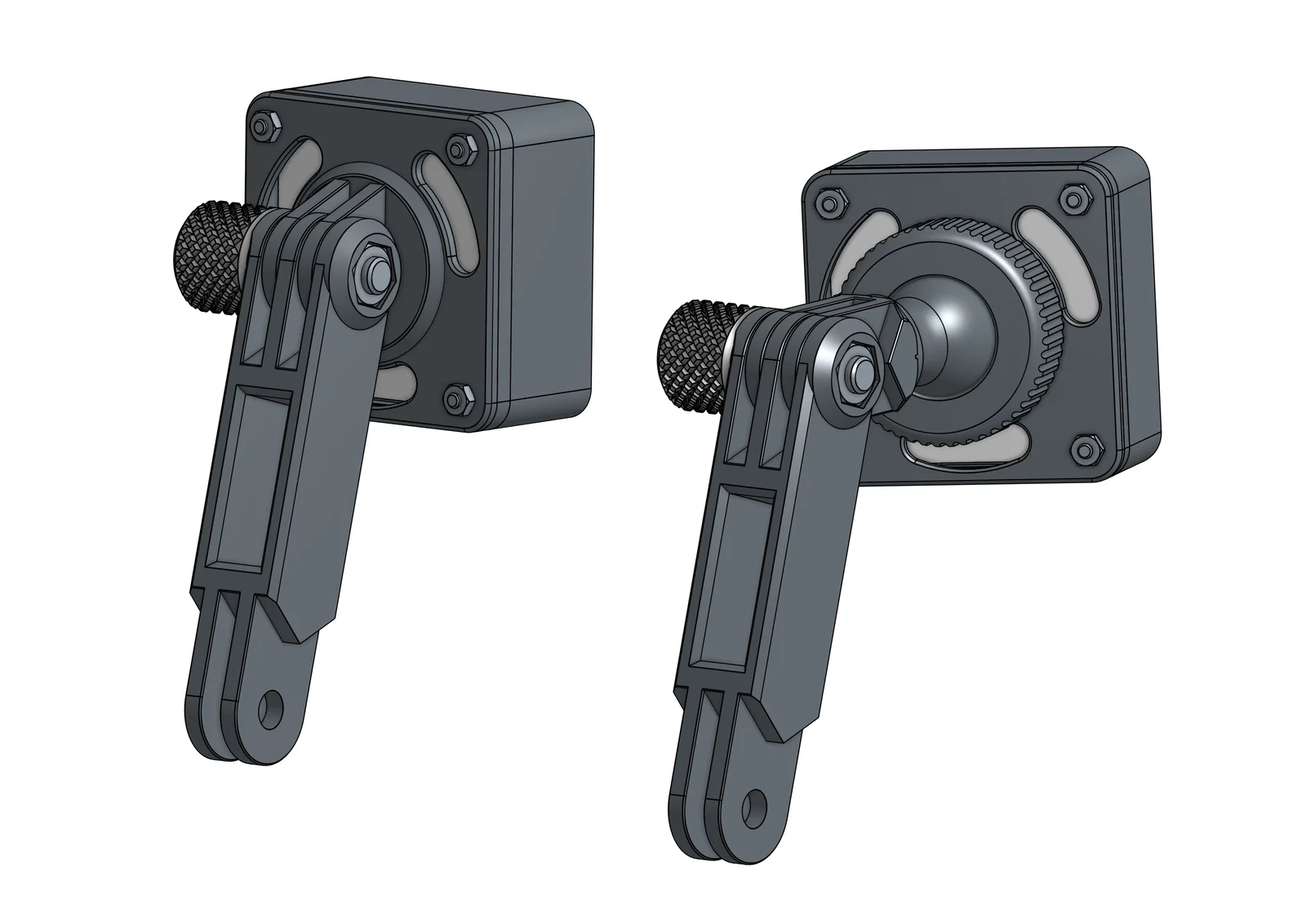

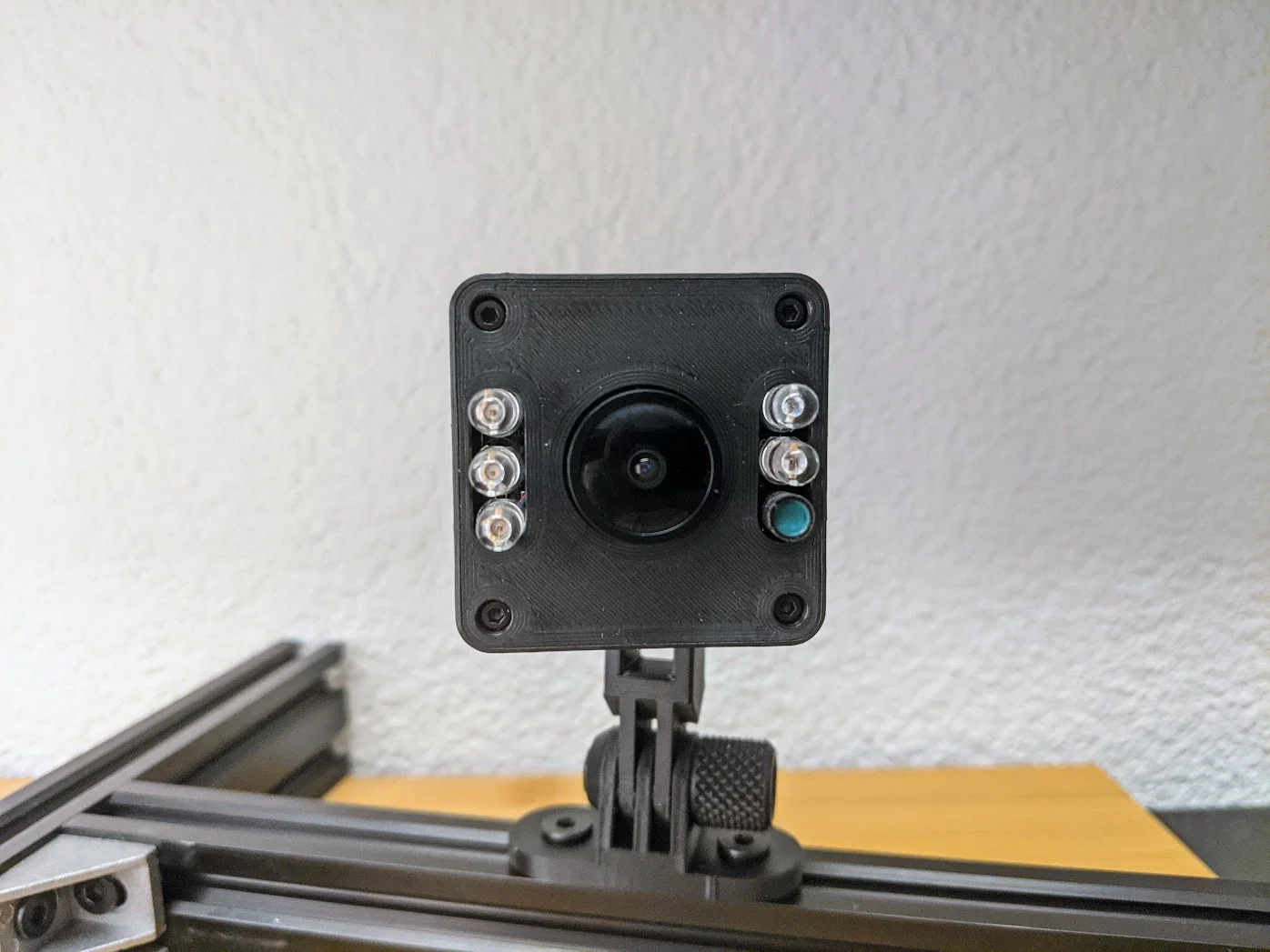

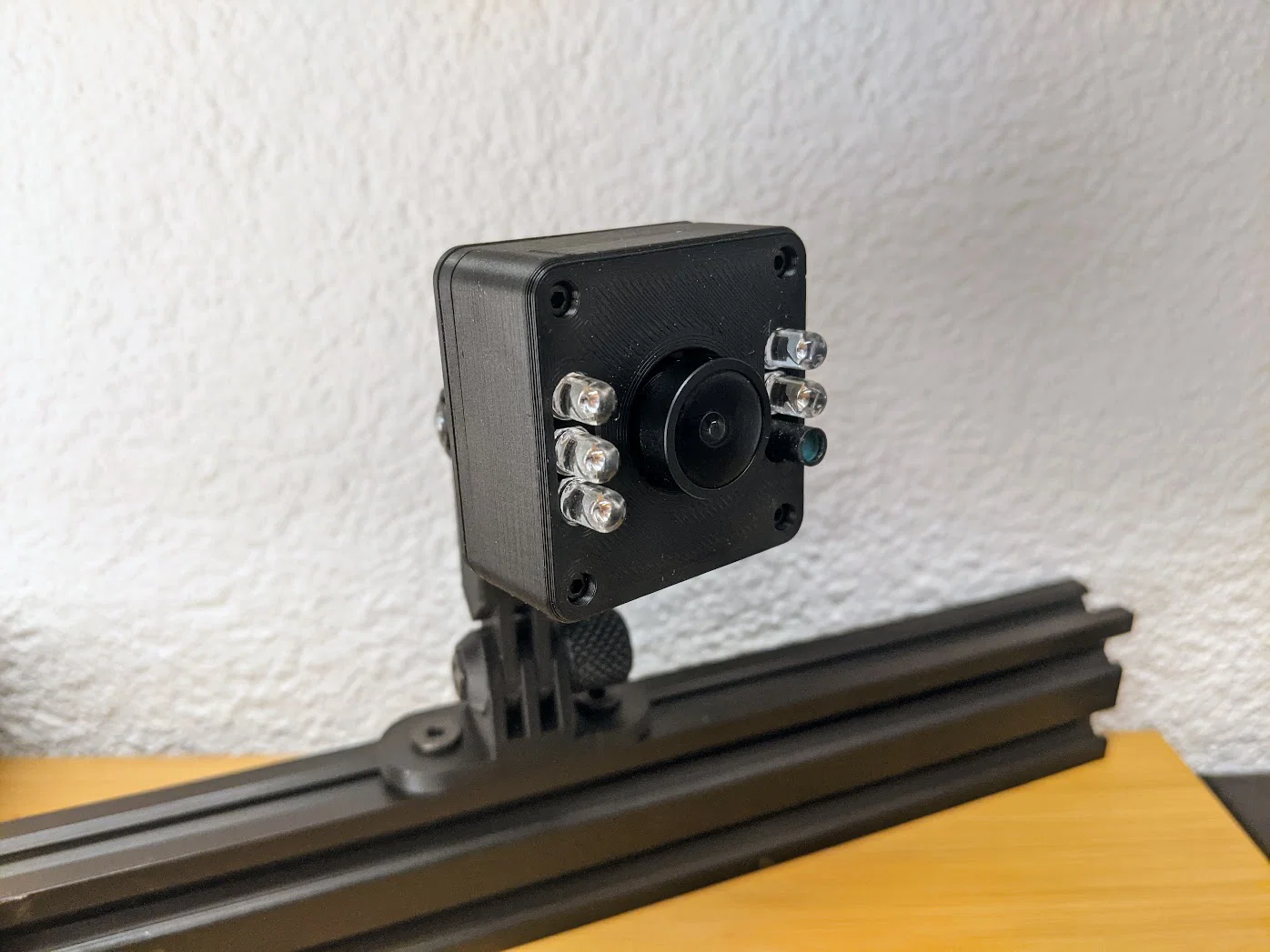

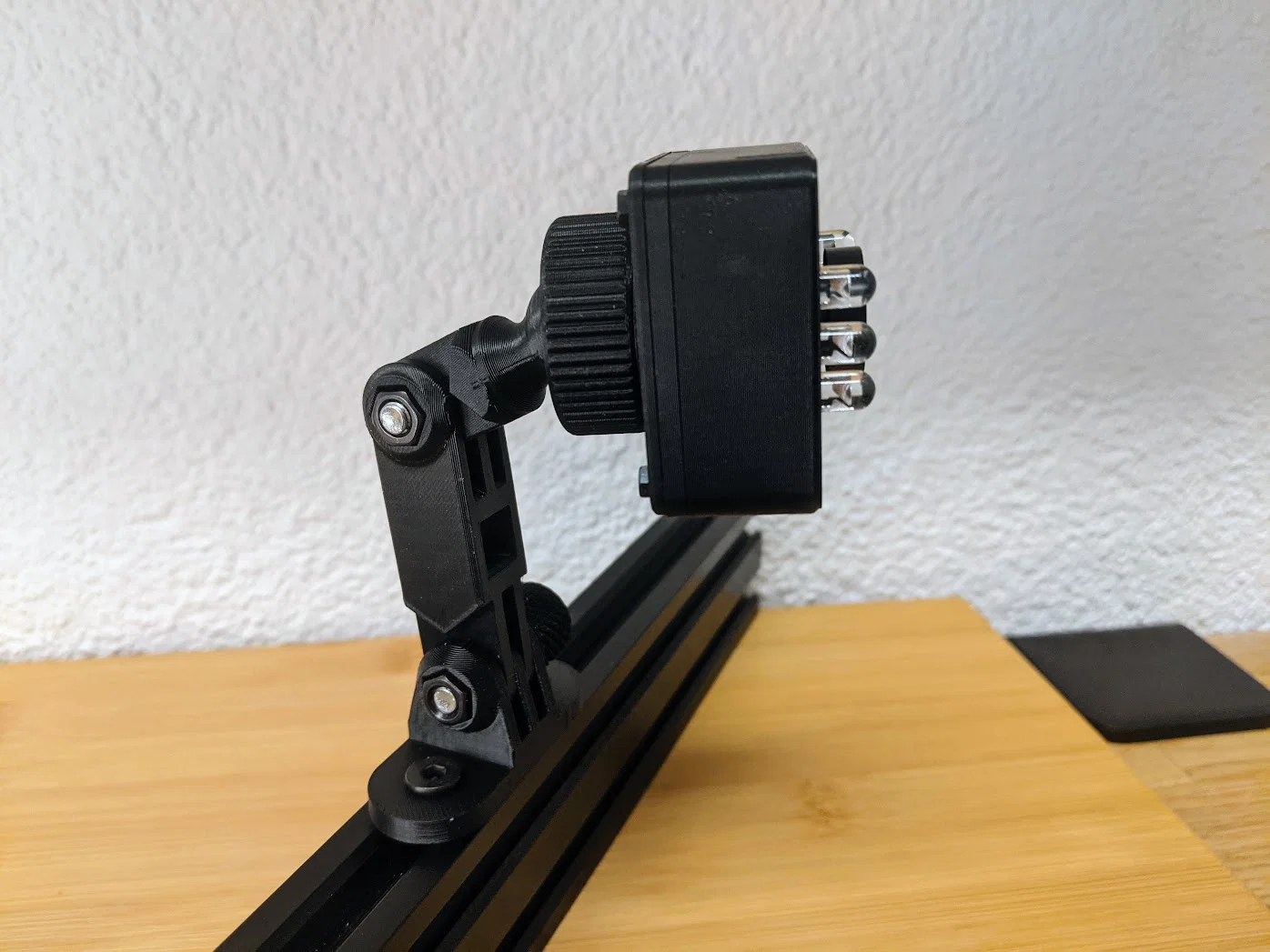

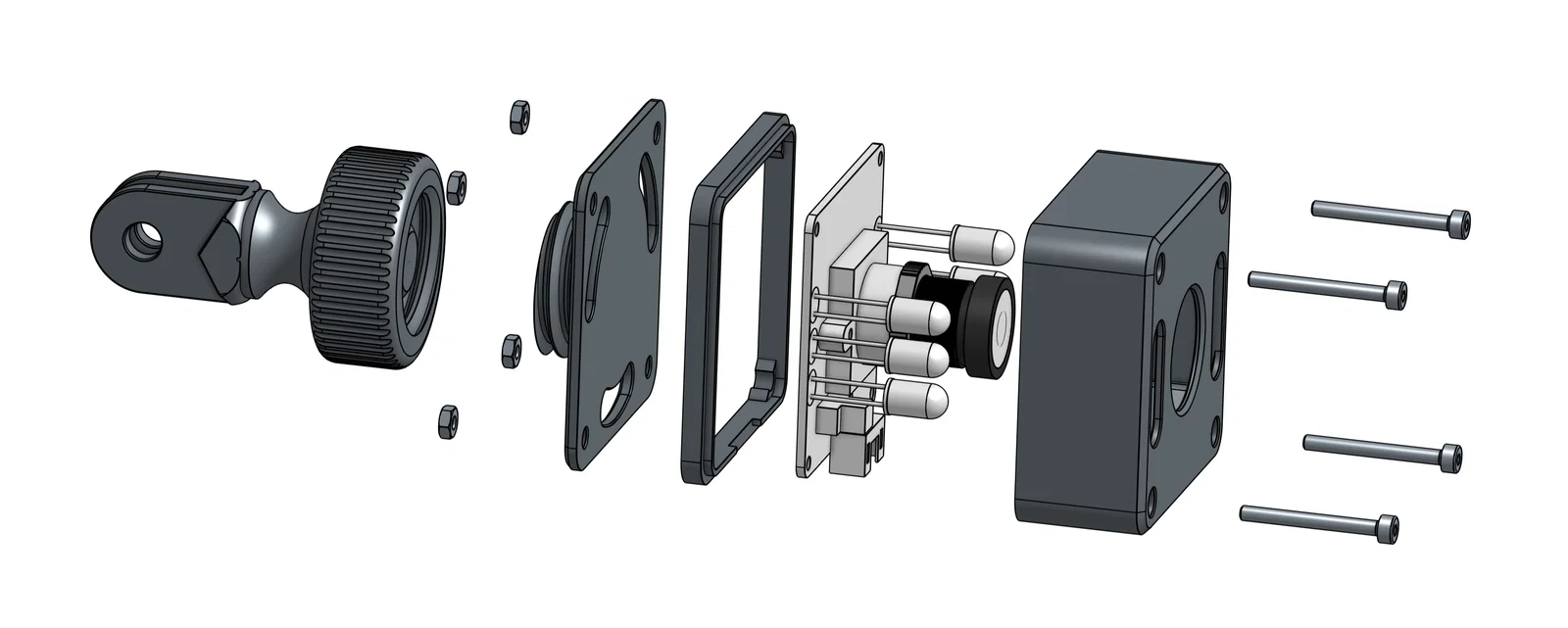

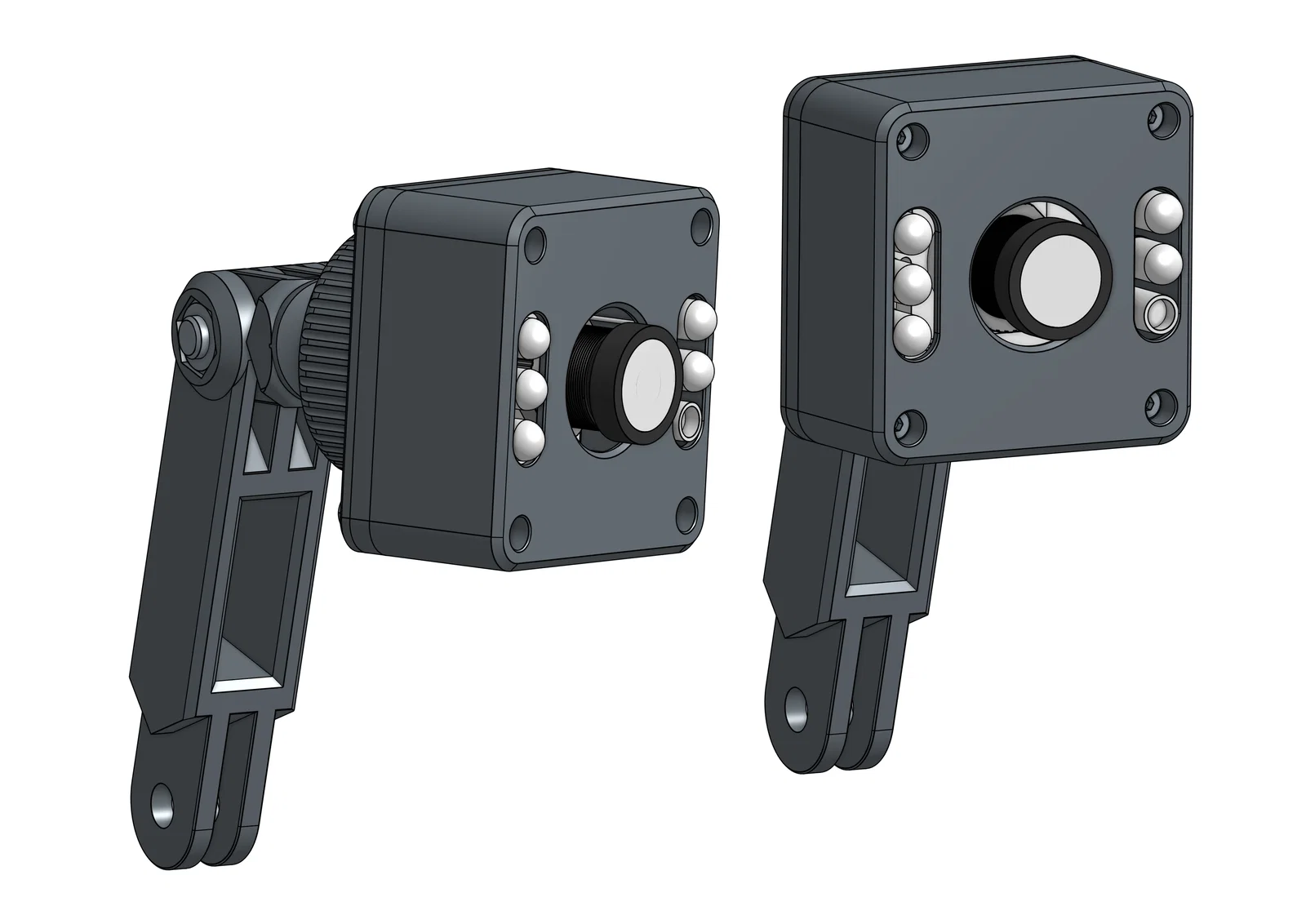

Đây là vỏ bảo vệ cho Module Camera USB Arducam 1080P Day & Night Vision (SKU: B0205), một loại camera USB rất xịn với tính năng tự động chuyển đổi hồng ngoại ban đêm.nnPhần mặt sau của vỏ có giá đỡ tương thích với Hệ thống cánh tay lắp ghép Modular Mounting System. Bạn cũng có thể xem thêm các hashtag #modular_mount và #MMs trên Thingiverse để tìm thêm các linh kiện tương thích.nnCác file STEP cũng có sẵn để bạn dễ dàng tùy chỉnh (remix) và tạo ra mặt lưng của riêng mình. Tài liệu Onshape CAD đầy đủ cũng đã được đính kèm.nn##### Lưu ý quan trọng!nnVỏ camera này được thiết kế cho module Arducam B0205 hiện đã ngừng sản xuất. Phiên bản kế nhiệm của nó là Arducam B0506 thường bị nhầm lẫn là SKU B0205 trên Amazon. Vỏ này KHÔNG tương thích với module B0506.nnCách phân biệt: B0205 có 5 đèn LED hồng ngoại và cảm biến IR nằm bên phải. B0506 có 6 đèn LED hồng ngoại và cảm biến IR nằm ở phía trên. Cổng kết nối của B0205 nằm ở mặt trước hướng xuống dưới, trong khi của B0506 nằm ở mặt sau.nnnn### Phần cứng cần thiếtnn| Số lượng | Mô tả | Nguồn mua |n| :--- | :--- | :--- |n| 4 | Đai ốc M2 DIN934 | Aliexpress |n| 4 | Vít M2x20mm đầu trụ (Socket Head) | Aliexpress |nn Bạn có thể dùng vít dài hơn nhưng nó sẽ bị thừa ra phía sau.nn### Danh sách linh kiện in 3Dnn| Số lượng | Tên File |n| :--- | :--- |n| 1 | B0205 Case [X]mm.stl |n| 1 | B0205 Spacer.stl |n| 1 | B0205 Ball Joint Back Plate.stl hoặc B0205 Single Axis Back Plate.stl |n| 1 | Ball Joint.stl (chỉ dùng nếu chọn tấm lưng Ball Joint) |nn### Xác định kích thước vỏ phù hợpnnChiều dài chân đèn LED trên các module B0205 không đồng nhất. Bạn hãy đo chiều dài chân LED và làm tròn lên đến kích thước gần nhất. Nếu chân LED có chiều dài không đều, hãy lấy theo chiều dài của chiếc dài nhất.nnnn| Chiều dài chân | Tên File |n| :--- | :--- |n| ≤ 10mm | B0205 Case 10mm.stl |n| > 10mm ≤ 12mm | B0205 Case 12mm.stl |n| > 12mm ≤ 14mm | B0205 Case 14mm.stl |n| > 14mm ≤ 16mm | B0205 Case 16mm.stl |n| > 16mm ≤ 18mm | B0205 Case 18mm.stl |n| > 18mm ≤ 20mm | B0205 Case 20mm.stl |n| > 20mm ≤ 22mm | B0205 Case 22mm.stl |nn### Tấm lưng Ball Joint hay Single Axis?nn Single Axis Back Plate: Cho phép xoay khoảng 180 độ theo chiều dọc hoặc ngang, tùy vào cách bạn lắp.n Ball Joint Back Plate: Cho phép xoay 240 độ theo một hướng và thêm 25 độ linh hoạt ở mọi góc nhờ khớp cầu, bao gồm cả xoay tròn camera. Tuy nhiên, nó sẽ làm cánh tay lắp dài hơn.nnnn### In ấnnnIn các bộ phận theo hướng ban đầu. Tất cả file STL đều đã được xoay sẵn.nn#### Thông số in gợi ýnn Vật liệu: PLA, PETG, v.v.n Chiều cao lớp in: 0.2mmn Độ rộng nét in: 0.4mmn Vách (Perimeters): 4n Lớp trên/dưới: 5n Infill: 30%n Supports: Không cầnnnFile "B0205 Case [X]mm.stl" và "B0205 Spacer.stl" có thể in với 0% infill.nn#### Thông tin quan trọng về khớp cầu (Ball Joint)nn Khớp cầu là mô hình in-place (in liền khối). Không tách rời hoặc cố di chuyển các bộ phận khi in.n KHÔNG dùng support, brim hoặc raft cho khớp cầu vì sẽ làm các phần bị dính cứng vào nhau.nn### Lắp rápnn1. Đặt module camera vào trong vỏ. Cẩn thận không làm cong đèn LED hoặc cảm biến.n2. Lắp thêm miếng đệm (Spacer) và tấm lưng (Back Plate).n3. Cố định bằng vít M2x20mm và đai ốc.n4. Nếu dùng khớp cầu, vặn nó vào tấm lưng.nnnnnn#### Cập nhậtnn##### Phiên bản 2.0 - 05/02/2023nnThiết kế lại hoàn toàn với nhiều cải tiến dựa trên phản hồi của cộng đồng:nn Một lỗ duy nhất cho cụm LED hồng ngoại và cảm biến để dễ lắp hơn.n Nhiều tùy chọn kích thước cho các độ dài chân LED khác nhau.n Tăng không gian quanh đầu nối JST.n Thêm không gian cho chân kết nối JST chưa cắt.n Lỗ bắt vít chính xác và rộng hơn.n Cải thiện lỗ bắt vít âm (counterbore) giúp in tốt hơn mà không cần support.n Mới: Tấm lưng khớp cầu (Ball Joint) dựa trên thiết kế của XboxOldie.n* Lưu ý: Phiên bản 2 không tương thích với linh kiện phiên bản 1.
